DOWNLIGHT SLIM SQUARE

Wählen Sie eine Produktversion

105 6 W 3000 K WT

105 6 W 4000 K WT

105 6 W 6500 K WT

155 12 W 3000 K WT

155 12 W 4000 K WT

155 12 W 6500 K WT

210 18 W 3000 K WT

210 18 W 4000 K WT

210 18 W 6500 K WT

ÜBERSICHT

Produktbeschreibung Nennleistung Anzahl der Schaltzyklen Ausstrahlungswinkel Lichtstrom Dimmbar
DL SLIM SQ 105 6 W 3000 K WT 6,00 W 50000 120 ° 420 lm Nein
DL SLIM SQ 105 6 W 4000 K WT 6,00 W 50000 120 ° 430 lm Nein
DL SLIM SQ 105 6 W 6500 K WT 6,00 W 50000 120 ° 430 lm Nein
DL SLIM SQ 155 12 W 3000 K WT 12,00 W 50000 120 ° 1020 lm Nein
DL SLIM SQ 155 12 W 4000 K WT 12,00 W 50000 120 ° 1020 lm Nein
DL SLIM SQ 155 12 W 6500 K WT 12,00 W 50000 120 ° 1020 lm Nein
DL SLIM SQ 210 18 W 3000 K WT 18,00 W 50000 120 ° 1530 lm Nein
DL SLIM SQ 210 18 W 4000 K WT 18,00 W 50000 120 ° 1530 lm Nein
DL SLIM SQ 210 18 W 6500 K WT 18,00 W 50000 120 ° 1530 lm Nein


DL SLIM SQ 105 6 W 3000 K WT

Produktvorteile
  • Sehr schlankes Gehäuse
  • Niedrige Installationstiefe
  • Hohe Lichtausbeute
  • Bis zu 60 % Energieersparnis (im Vergleich zu Leuchten, die Kompaktleuchtstofflampen nutzen)
  • Sehr homogenes Licht
  • Funktionales Design
  • Einfache Installation mit schnellem Anschluss
  • Einfache Installation dank integriertem Treiber
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 6,00 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 58 mA
Einschaltstrom 6 A
Einschaltstromdauer Th50 120 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 72
Max. Anz. Leucht. an Sicherungsaut. C10 A 60
Max. Anzahl der Leuchten Leitungsschutzschalter C16 96
Netzleistungsfaktor λ 0,50
Oberschwingungsgehalt < 20 %
Schutzklasse II
Betriebsart Integrierter LED-Treiber

Photometrische Daten

Lichtstrom 420 lm
Lichtausbeute 70 lm/W
Farbtemperatur 3000 K
Lichtfarbe (Bezeichnung) Warm weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs < 6 sdcm
Lichtstärke -
Flimmer-Messgröße (Pst LM) -
Messgröße für Stro­boskop-Effekte (SVM) -
Photobiologische Risikogruppe gemäß EN62778 RG0
Photobiologische Risikogruppe gemäß EN62471 RG0
Ausstrahlungswinkel 120 °

Maße & Gewicht

Länge 118,00 mm
Höhe 30,00 mm
Breite 118,00 mm
Produktgewicht 172,00 g

Materialien & Farben

Produktfarbe Weiß
Gehäusefarbe Weiß
Gehäusematerial Polycarbonat (PC)
Material Abdeckung Polycarbonat (PC)
Material der lichtemittierenden Fläche Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich -20…+50 °C
Lagertemperaturbereich -30…+70 °C
Anschlussart Schraubenloser Anschluss, 2-polig
Schutzart IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK03
Dimmbar Nein
Montageart Einbau
Montageort Decke, Wand
Anwendungsumgebung Innenanwendungen
Einbaulänge 105.00 mm
Einbaubreite 105.00 mm
Einbautiefe 50,0 mm
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 30000 h 1)
Lebensdauer L80/B10 bei 25 °C 20000 h 1)
Lebensdauer L90/B10 bei 25 °C 12000 h
Anzahl der Schaltzyklen 50000

1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom 180 mA
EVG - Ausgangs-Rippelstrom < 6.5 %

Zertifikate & Standards

Normen CE, CB, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
Austauschbare Lichtquelle (EPREL) Nicht austauschbar

Zusätzliche Produktdaten

Anzahl Leuchtmittel Not relevant
BEG förderfähig Nein

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Sehr schlankes Gehäuse
  • Niedrige Installationstiefe
  • Hohe Lichtausbeute
  • Bis zu 60 % Energieersparnis (im Vergleich zu Leuchten, die Kompaktleuchtstofflampen nutzen)
  • Sehr homogenes Licht
  • Funktionales Design
  • Einfache Installation mit schnellem Anschluss
  • Einfache Installation dank integriertem Treiber
Anwendungsgebiete
  • Direkter Ersatz für Leuchten mit Kompaktleuchtstofflampen
  • Allgemeinbeleuchtung
  • Öffentlicher Raum
  • Treppenhäuser
  • Flure
  • Eingangsbereiche
  • Geschäfte
Produkteigenschaften
  • Schmaler sichtbarer Rahmen
  • Anschlussbox mit Steckklemme für werkzeuglosen Anschluss
  • Lichtleiter aus vergilbungsfreiem PMMA für lange Lebensdauer
Technische Ausstattung
  • Rahmen für Anbaumontage als Zubehör erhältlich
Sicherheitshinweise
  • Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
  • Vorsicht, Gefahr des elektrischen Schlages.
  • Die Leuchten sind nicht für die Abdeckung mit wärmedämmenden Material bestimmt.
Referenzen / Verweise
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4058075079212 Faltschachtel
1		 45 mm x 145 mm x 145 mm 206.00 g 0.95 dm³
4058075079229 Versandschachtel
6		 290 mm x 155 mm x 165 mm 1401.00 g 7.42 dm³
Produktbild Produktname EAN
DL SLIM FRAME SQ 105 WT 4058075079397
Ausführliche Installationshinweise
User Instruction Downl ight LED Slim PDF (3.43 MB)
On-Pack-Info

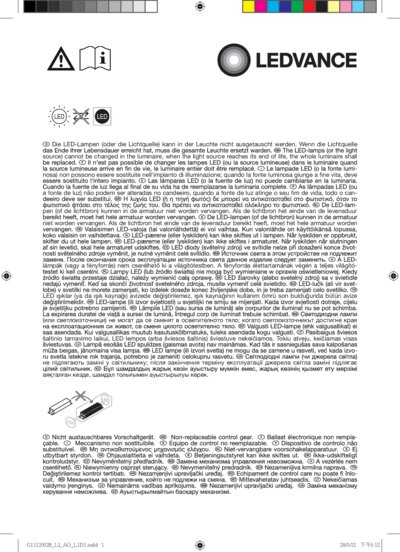

Legal Insert Downlight Slim PDF (4.64 MB)

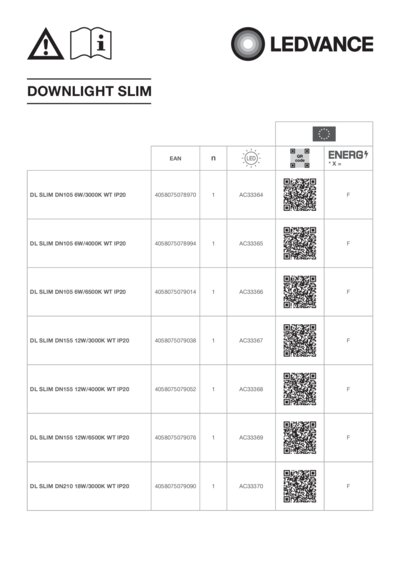

Rechtliche Hinweise
LSI DL SLIM PDF (2.73 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

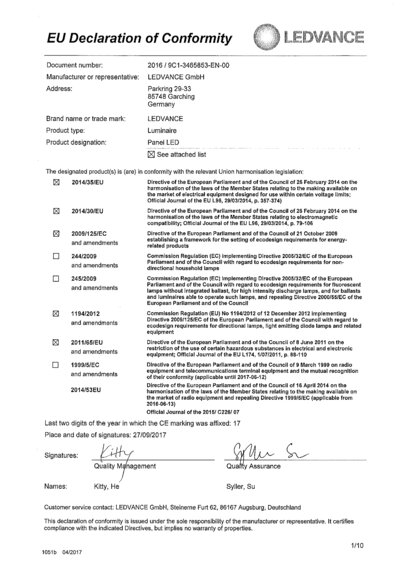

Konformitätserklärung
CE Certificate downlig ht Slim PDF (924.61 KB)

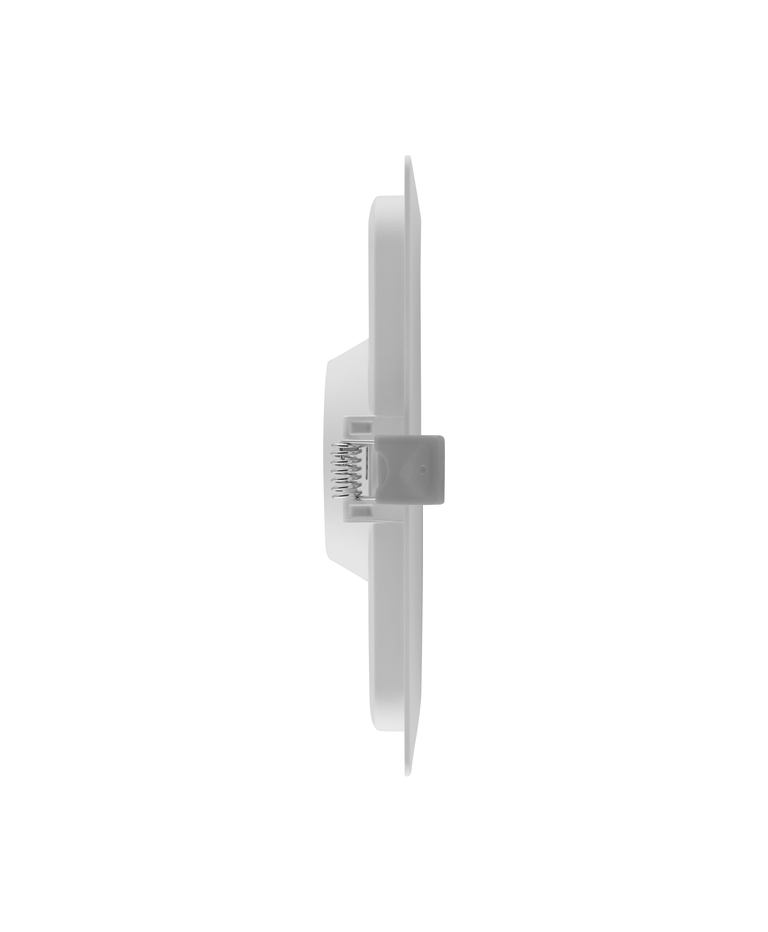

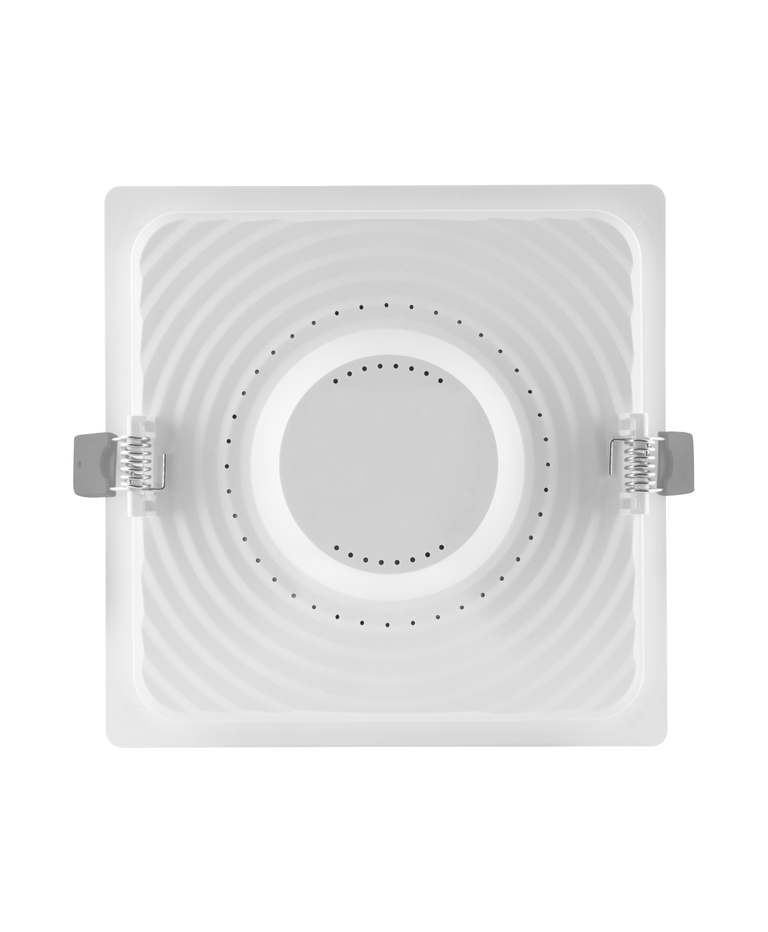

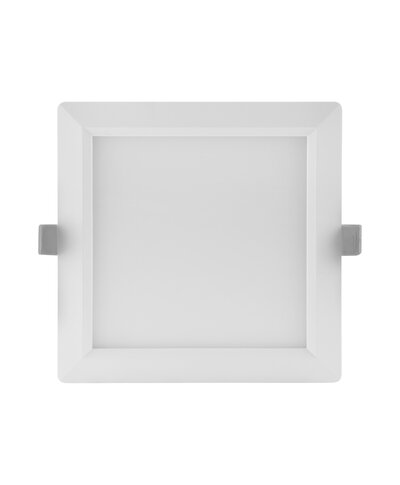

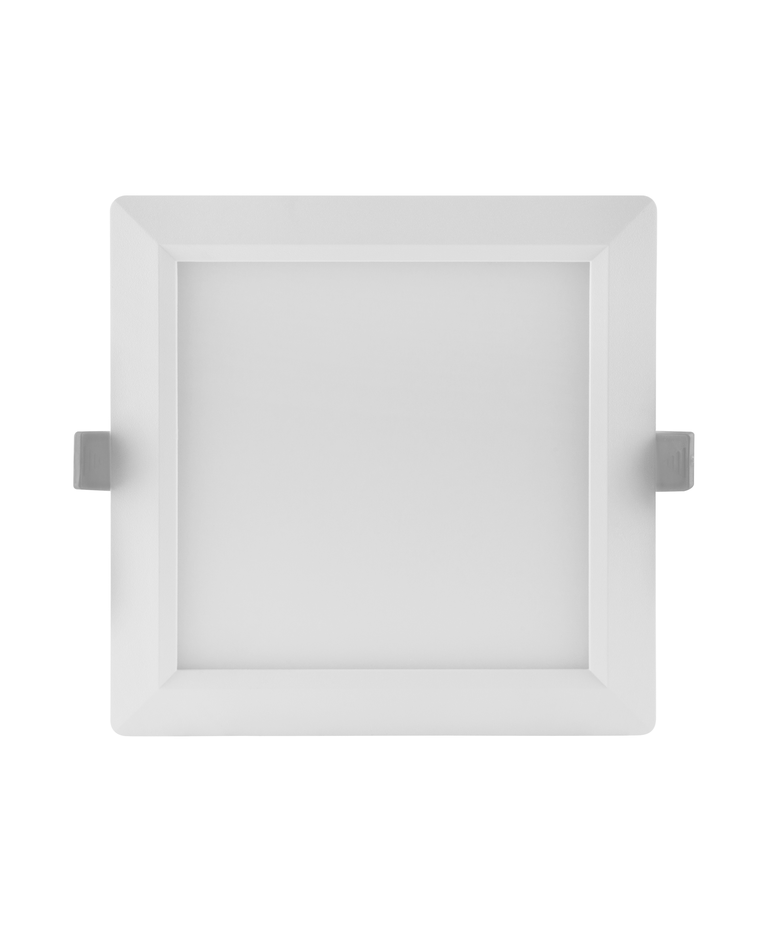

Produktbild: weißer Hintergrund, hochkant
DL Slim SQ105 6W TIF (39.78 MB)

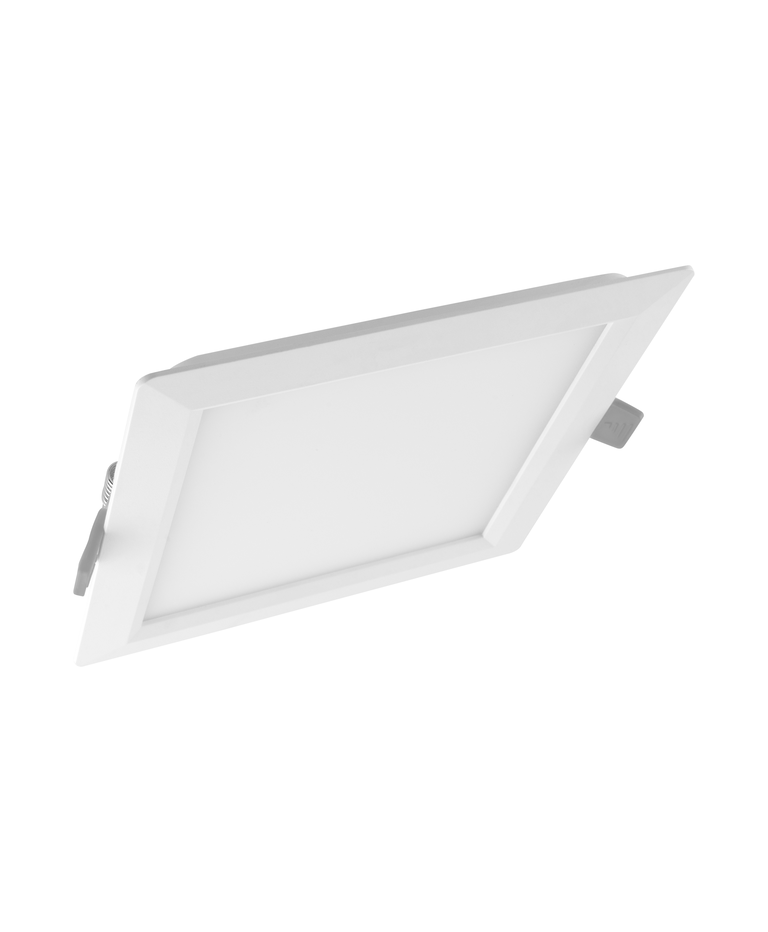

Produktbild: weißer Hintergrund, räumlich
DL Slim SQ105 6W TIF (36.14 MB)
Produkt Grafik mit Buchstaben
DL Slim SQ105 6W SVG (12.6 KB)
Produkt Grafik mit Ziffern
DL Slim SQ105 6W SVG (12.63 KB)
Kataloginformation 1
Downlight Slim SVG (136.29 KB)
Kataloginformation 2
Downlight Slim SVG (64.35 KB)
Kataloginformation 6
Downlight Slim SVG (187.68 KB)
IES-Datei (IES)
DL SLIM SQ105 6W 3000K WT IP20 IES (6.58 KB)
LDT-Datei (Eulumdat)
DL SLIM SQ105 6W 3000K WT IP20 LDT (7.34 KB)
ULD-Datei (DIALux)
DOWNLIGHTSLIMSQUARE105 6W3000KWT ULD (139.26 KB)
ROLF-Datei (RELUX)
DL SLIM SQ105 6W-3000 K ROLF (250.38 KB)

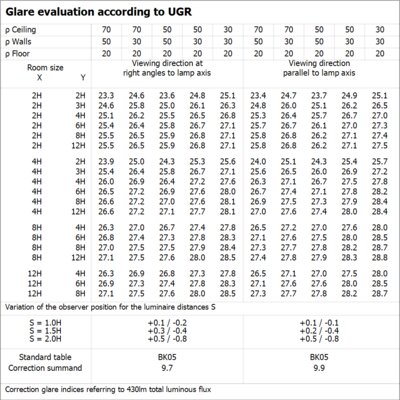

UGR-Datei (UGR-Tabelle)
4058075052468 DL SLIM SQ105 6W 3000K WT IP20 PNG (60.79 KB)
Lichtverteilungskurve, Typ Kegel
4058075052468 DL SLIM SQ105 6W 3000K WT IP20 SVG (82.97 KB)
Lichtverteilungskurve, Typ Polar
4058075052468 DL SLIM SQ105 6W 3000K WT IP20 SVG (243.55 KB)
BIM Revit 3D
Downlight Slim Square ZIP (1.28 MB)
CAD STEP dreidimensional
DL SLIM SQ 105 STEP (980.49 KB)
Ausschreibungstexte
DOWNLIGHT SLIM SQUARE 105 6 W 3000 K WT-de TXT (1.43 KB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer
4058075079212 7470523 4295640 3206958 941400210
