LS PFM -1000/RGBW/840/5

LED STRIP PERFORMANCE-1000 RGBW

GTIN: 4058075436282 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Contatta il reparto vendite

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Ampia gamma di opzioni di design grazie alle strisce LED RGBW lunghe e flessibili
Facile installazione, senza bisogno di attrezzi per il collegamento
Montaggio facile grazie al nastro autoadesivo
Massima flessibilità grazie alla vasta gamma di accessori
Collegamento semplice grazie ai cavi integrati su entrambi i lati
Buona qualità della luce bianca grazie a LED bianchi dedicati

Aree di applicazione

Illuminazione generale
Illuminazione architetturale
Luce dinamica come effetto architettonico in aree pubbliche
Effetti cromatici intensi per atmosfere speciali
Illuminazione di gole
Alberghi e uffici
Interni residenziali

Caratteristiche del prodotto

Striscia LED flessibile e divisibile con Chip LED bianchi e Multichip RGB
Unità minima di taglio: 100 mm
Durata (L70 / B50): fino a 40.000 ore a T_c max. ≤ 85°C
Dimmerabile a modulazione di larghezza dell'impulso

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.

DATI ELETTRICI

Potenza nominale	98,00 W ¹⁾
Potenza di costruzione	98.00 W
Potenza nominale al metro	20.0 W ²⁾
Tensione nominale	24 V ³⁾
Gamma di tensione	23…25 V ³⁾
Tipo di corrente	DC
Corrente nominale	4080 mA
Fattore di potenza λ	-

¹⁾ 48 W per il bianco, 14,4 W per il rosso, 16,1 W per il verde, 16,1 W per il blu
²⁾ 3,3 W per metro per Rosso, 3,3 W per metro per Verde, 3,3 W per metro per Blu, 9,6 W per metro per Bianco
³⁾ V_DC

Dati fotometrici

Efficienza luminosa	109 lm/W
Flusso luminoso	6655 lm ¹⁾
Flusso luminoso al metro	1235 lm
Flusso luminoso per catena di moduli	6655 lm
Flusso luminoso per metro - Rosso	100 lm/m
Flusso luminoso per metro - Verde	260 lm/m
Flusso luminoso per metro - Blu	65 lm/m
Flusso luminoso per metro - RGB	395 lm/m
Temperatura di colore	4000 K
Indice di resa cromatica Ra	> 80
Tonalità di luce del LED	RGB, bianco
Colore della luce (descrizione)	RGBW, daylight
Standard Deviation of Color Matching	‹4 sdcm

¹⁾ 4790lm per 2700K, 4820lm per 3000K, 5130lm per 4000K, 5160lm per 6500K, 425lm per Rosso, 1255lm per Verde, 315lm per Blu

Dati illuminotecnici

Ampiezza fascio luminoso	120 °
Fascio luminoso nomin (semivalor	120.00 °

LED MODULE INFORMATION

Numero di LED al metro	120
Numero di LED per modulo	600
Numero di LED per unità più piccola	12

DIMENSIONI E PESO

Lunghezza	5000,00 mm
Lunghezza unità più piccola	100 mm
Lunghezza del cavo	500.000
Larghezza	12,00 mm
Larghezza (incl. Apparecchi rotondi)	12.00 mm
Altezza	1,90 mm
Altezza (incl. Apparecchi cilin.)	1.90 mm
Precablato	Sì
Varietà di conduttori	0.5 mm²
LED pitch	16,67 mm
Short pitch	No
Peso prodotto	188,00 g

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+55 °C ¹⁾
t° max su punto di prova Tc	85 °C ²⁾

¹⁾ Se la temperatura al punto Tc è inferiore al valore massimo durante il funzionamento
²⁾ Il superamento dei valori nominali massimi può ridurre la durata prevista o distruggere la striscia LED

Durata

Durata nominale della lampada

40000 h

CARATTERISTICHE

Dimmerabile	Sì ¹⁾
Idoneo per apparecchi con vetro frontale	-
Raggio di curvatura minimo	30 mm
Autoadesivo	Sì

¹⁾ Dimmerabile con driver adeguati, vedi anche www.ledvance.it/dim

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	TUV, RoHS, CE, REACH
Classe di sicurezza	III
Grado di protezione	IP00
Classe energetica della sorgente luminosa contenuta	F
Resiste a nebbia salina IEC 60068-2-52	No
Resistente agli UV secondo IEC 60068 2 5	No

DATI LOGISTICI

Temperatura di stoccaggio

-35…+85 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075436282	Astuccio 1	242 mm x 242 mm x 26 mm	379.00 g	1.52 dm³
4058075436299	Cartone di spedizione 10	260 mm x 20 mm x 265 mm	4181.00 g	1.38 dm³
4058075436305	Cartone di spedizione 40	540 mm x 280 mm x 555 mm	17731.00 g	83.92 dm³

Immagine del prodotto	Nome del prodotto	EAN
	DR-PFM -100/220-240/24/P	4058075239937
	DR-PFM -250/220-240/24/P	4058075240032
	DR-PFM -150/220-240/24/P	4058075239975
	DR DIM-PFM -100/220-240/24/P	4058075240070
	DR DIM-PFM -250/220-240/24/P	4058075240155
	DR DIM-PFM -150/220-240/24/P	4058075240117

Immagine del prodotto	Nome del prodotto	EAN
	LS AY -PW02/UW/39X26/14/2	4058075401471
	LS AY PFM -CSW/P5/50	4058075451148
	LS AY -PW02/UW/39X26/14/1	4058075278134
	LS AY -PM05/U/17,5X14,5/10/1	4058075279278
	LS AY -PW01/U/26X8/14/1	4058075278103
	LS AY PFM -CP/P5/500	4058075451087
	LS AY -PF04/U/17X7/12/1	4058075278288
	LS AY PFM -CSD/P5	4058075451117
	LS AY -PW03/U/26X26/14/2	4058075401501
	LS AY -PW03/U/26X26/14/1	4058075278165
	LS AY -PF03/UW/25X7/12/1	4058075278257
	LS AY -PM06/E/18X18/12/1	4058075279308
	LS AY -PM04/UW/23X15,5/10/1	4058075278400
	LS AY -PM01/UW/21,5X12/10/1	4058075278318
	LS AY -PW01/U/26X8/14/2	4058075401440
	LS AY PFM -13/SMB	4058075451292

Istruzioni per l'uso / istruzioni di sicurezza
LED STRIP PERFORMANCE RGBW

PDF (3.21 MB)

Informazioni legali
LED STRIP RGBW IP00

PDF (1.23 MB)

Dichiarazioni di conformità
LS SUP TW and LS PFM RGBW

PDF (208.13 KB)

Immagine del prodotto: sfondo bianco, diagonale
LS PFM 1000 RGBW Unprotected

JPG (1.28 MB)

Immagine del prodotto: sfondo bianco, orizzontale
LS PFM 1000 RGBW Unprotected

JPG (1.17 MB)

Disegno del profilo del prodotto con lettere
LS PFM 1000 RGBW Unprotected

SVG (65.07 KB)

Disegno del profilo del prodotto con numeri
LS PFM RGBW IP00

EPS (2.34 MB)

Disegno del profilo del prodotto, fronte, senza dimensioni
LS PFM 1000 RGBW Unprotected

SVG (55.5 KB)

Immagini applicative
LED Strip Category PERFORMANCE RGBW Close Up Cove Lighting Whiteboard (white)

TIF (10.09 MB)

Immagini applicative
Office Cross Selling

JPG (14.1 MB)

Immagini applicative
LED Strip Category PERFORMANCE RGBW Close Up Cove Lighting Whiteboard (blue)

TIF (11.78 MB)

Immagini applicative

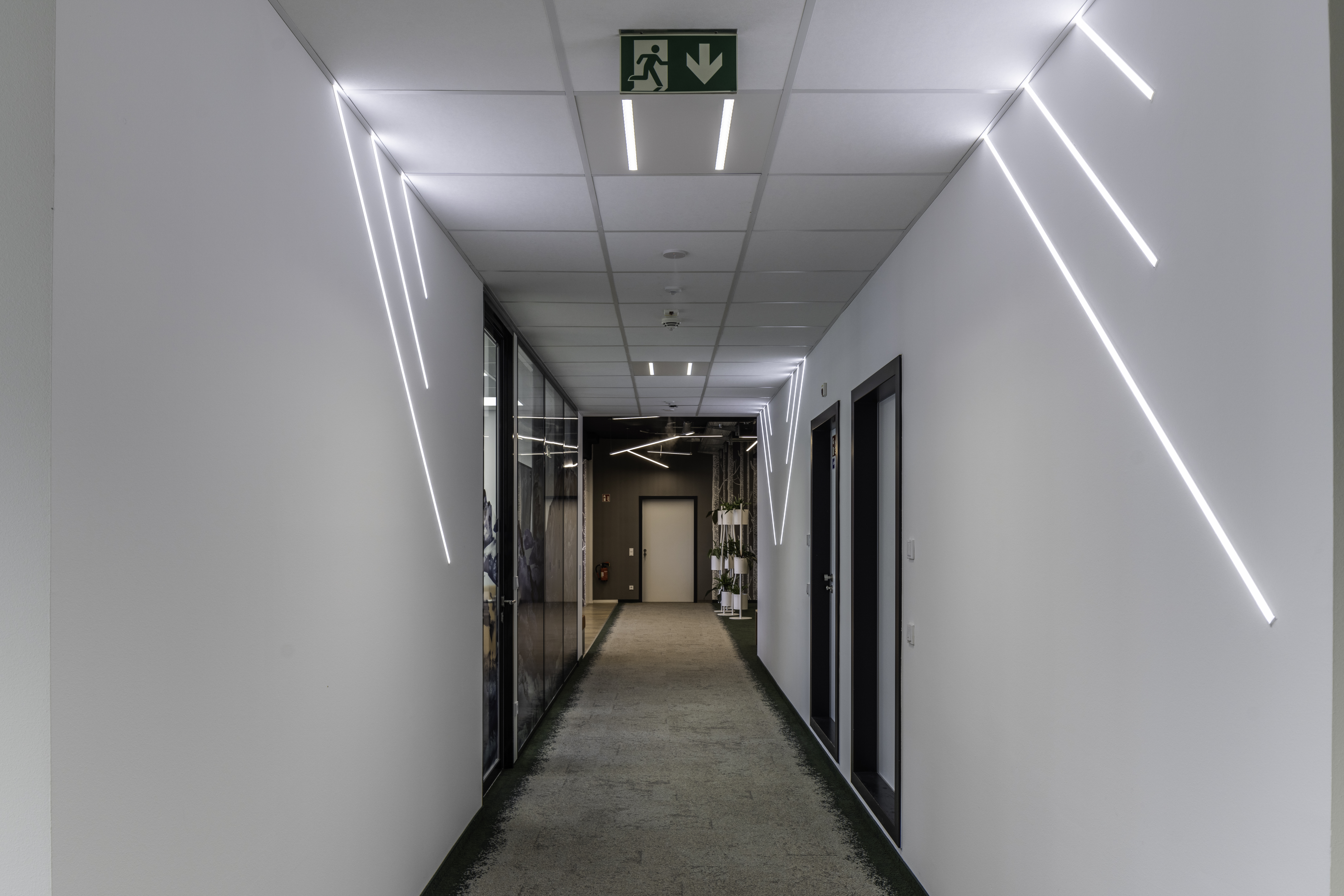

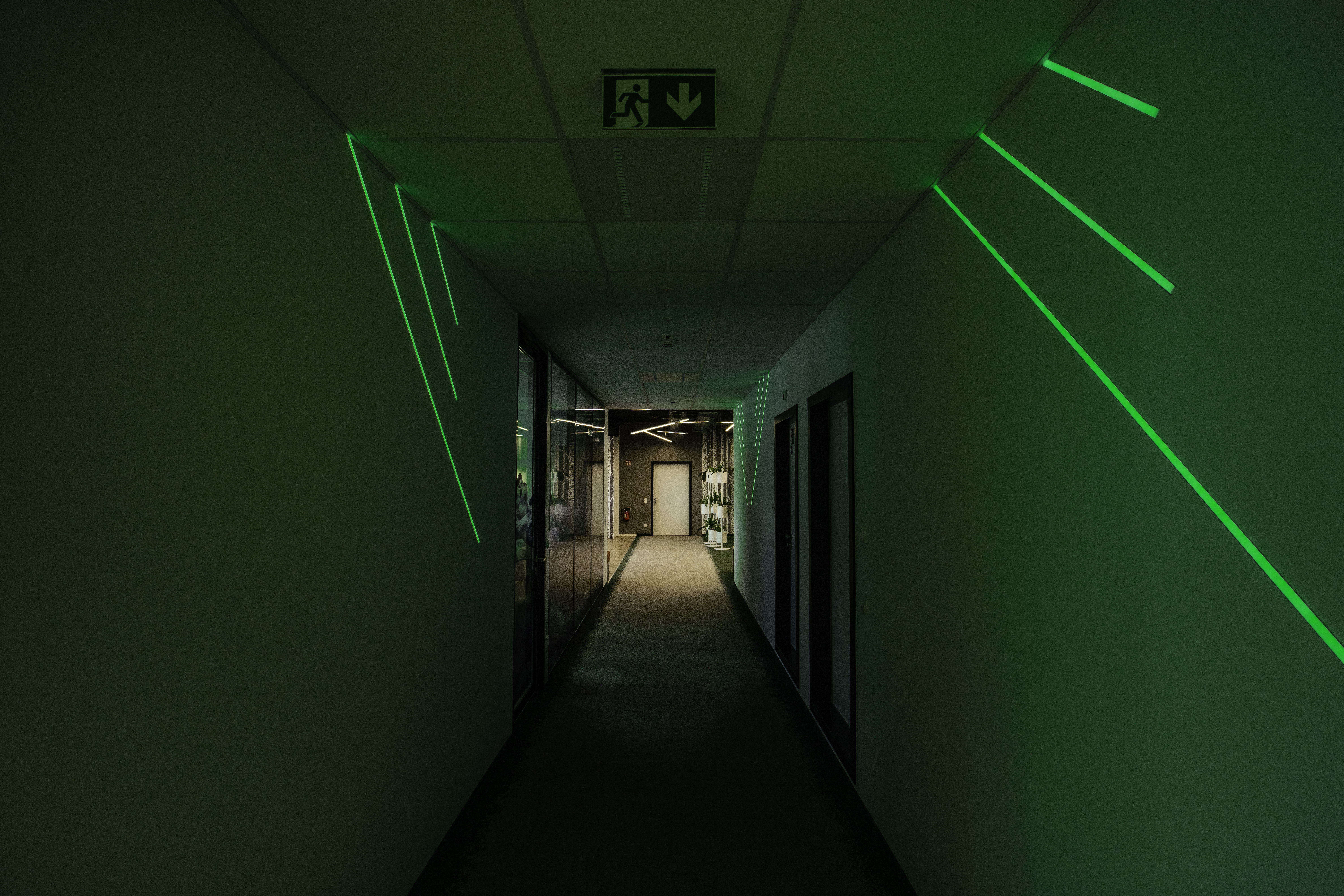

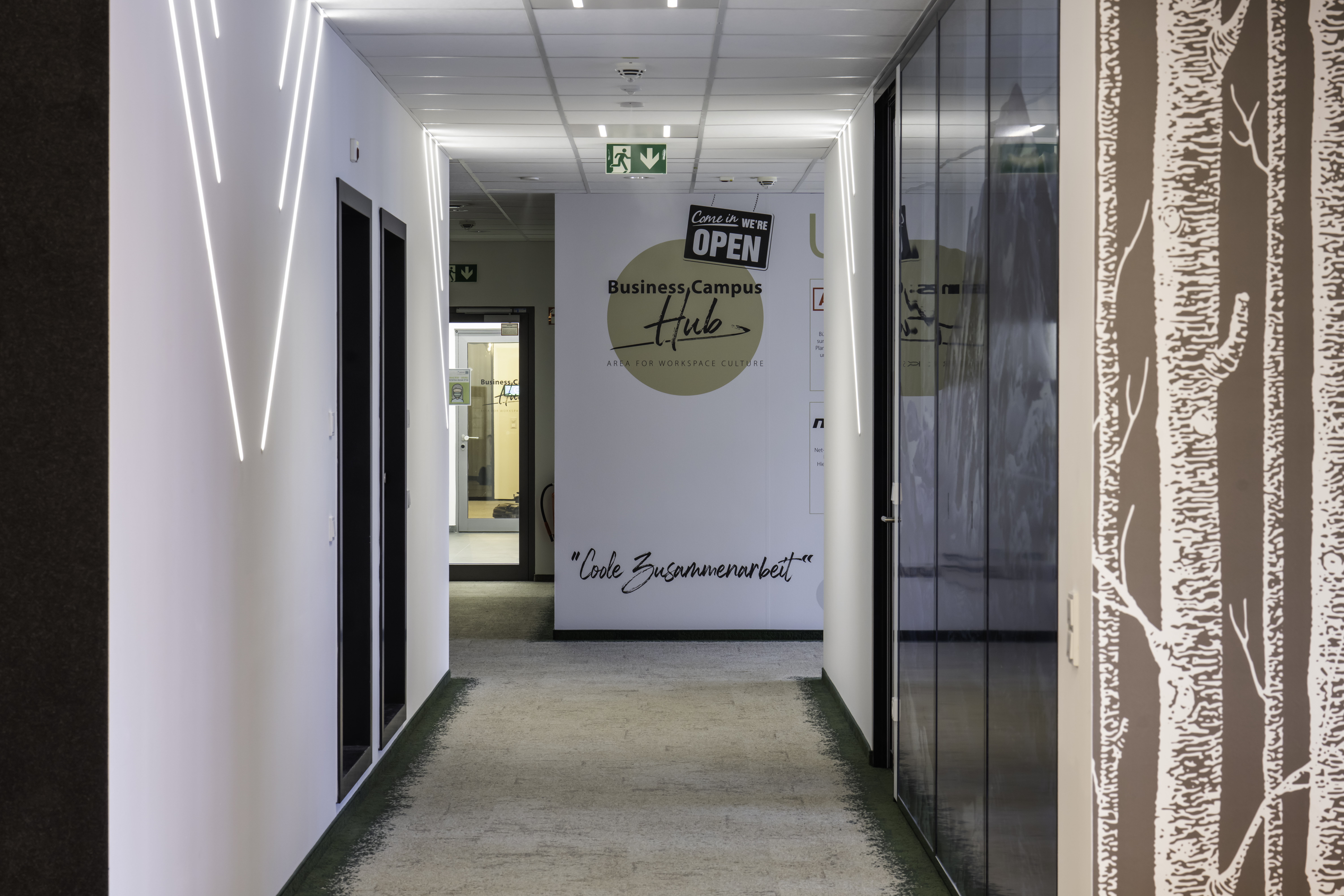

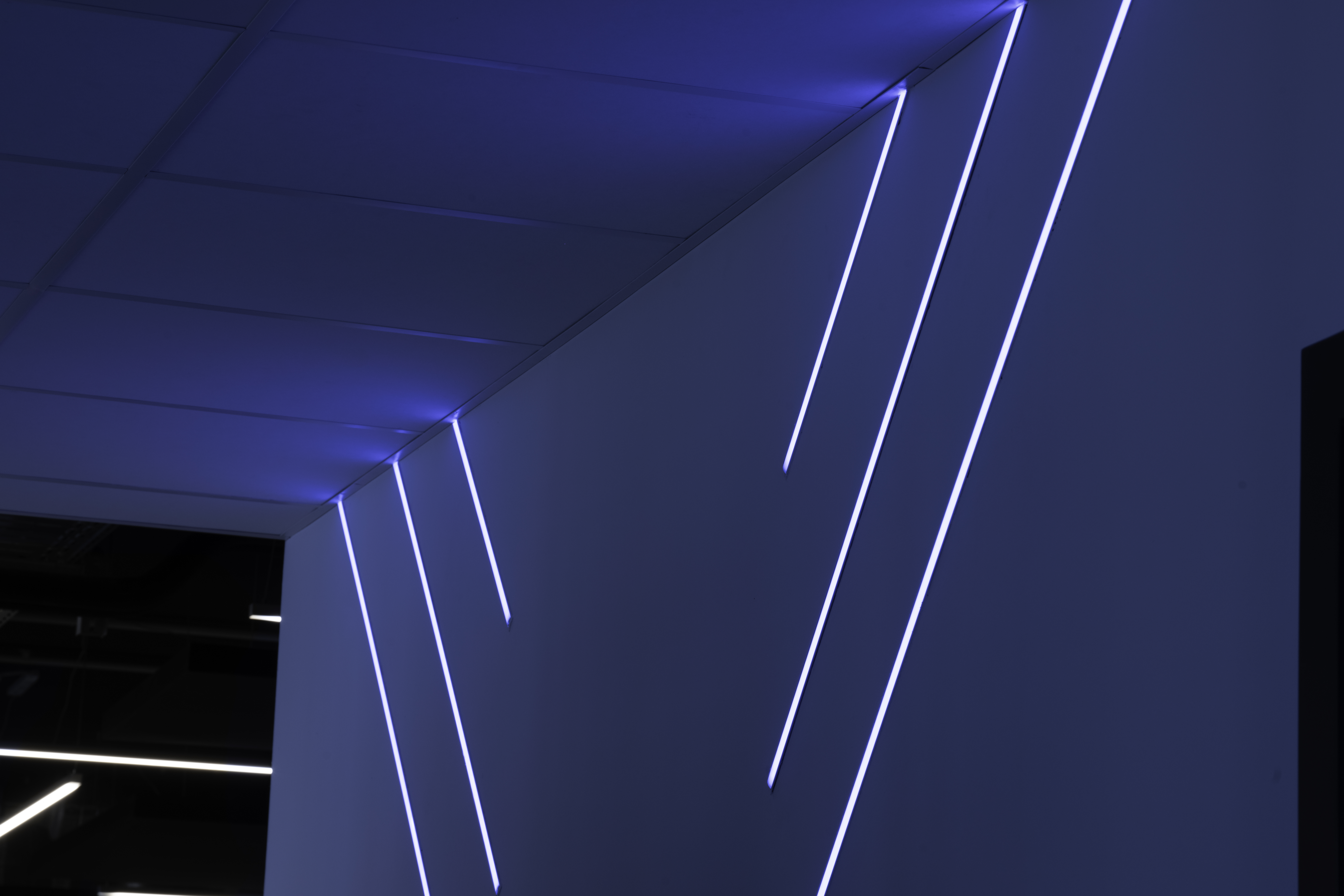

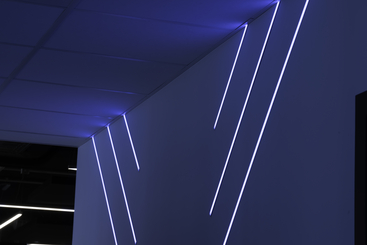

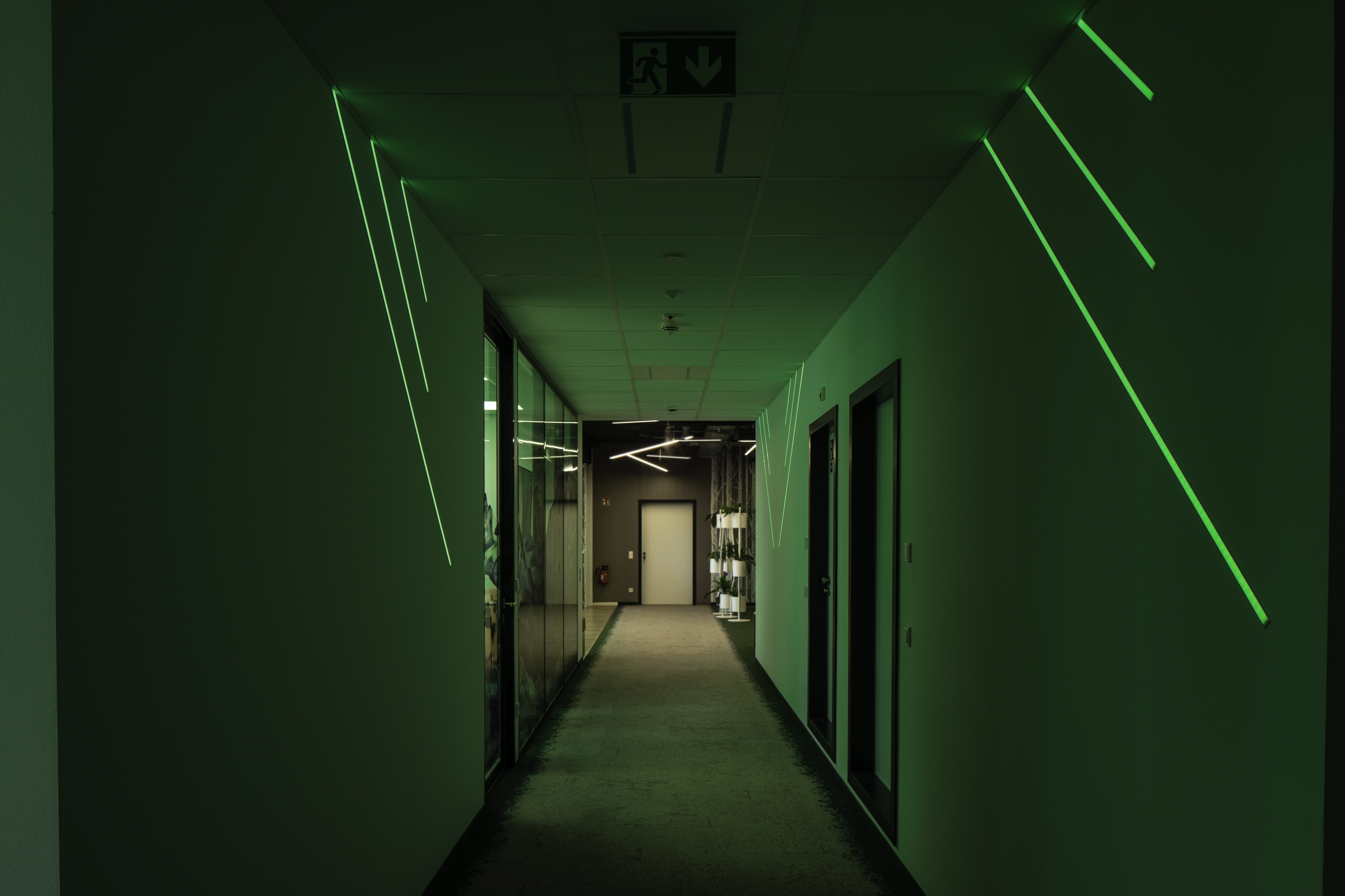

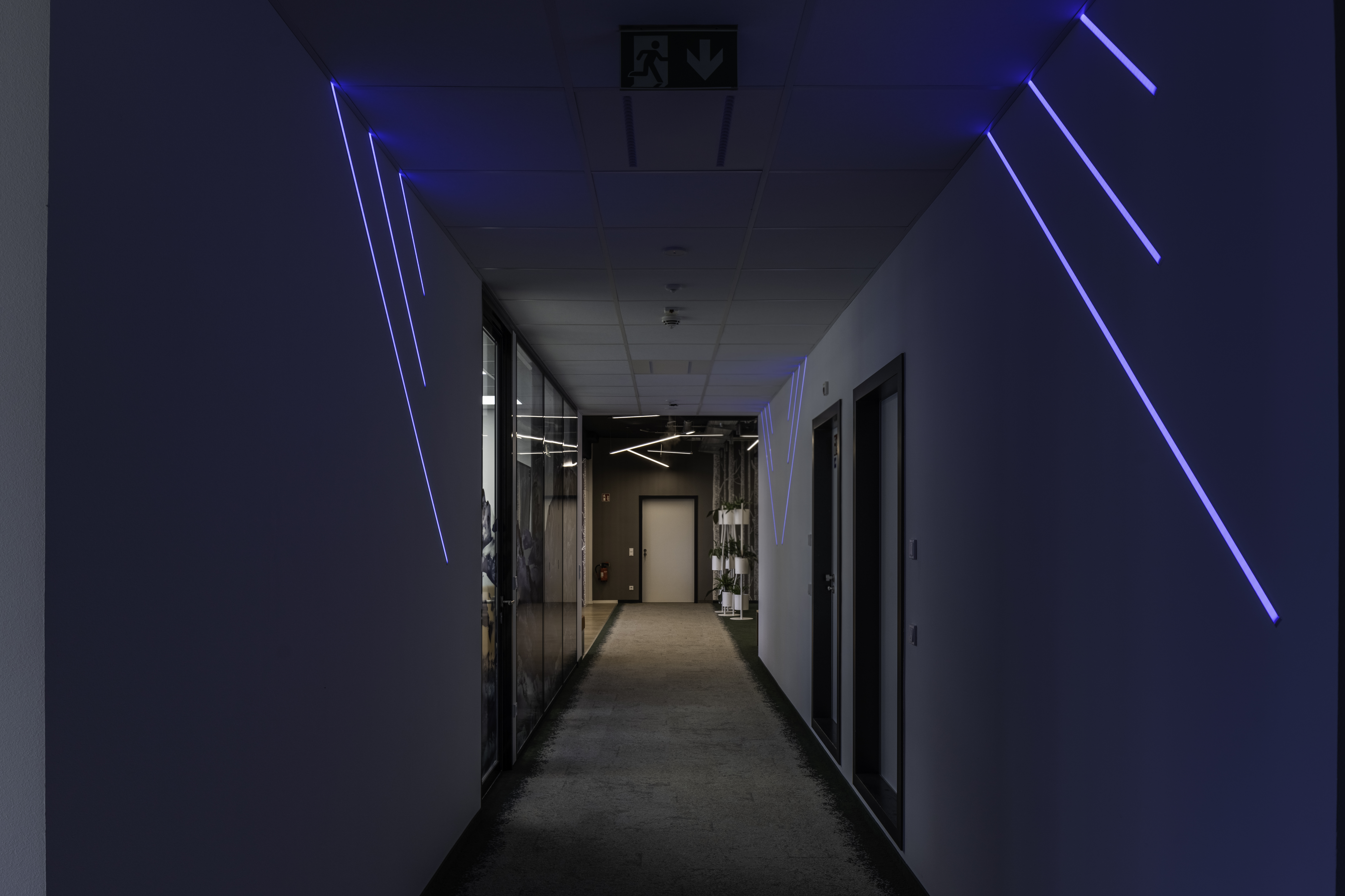

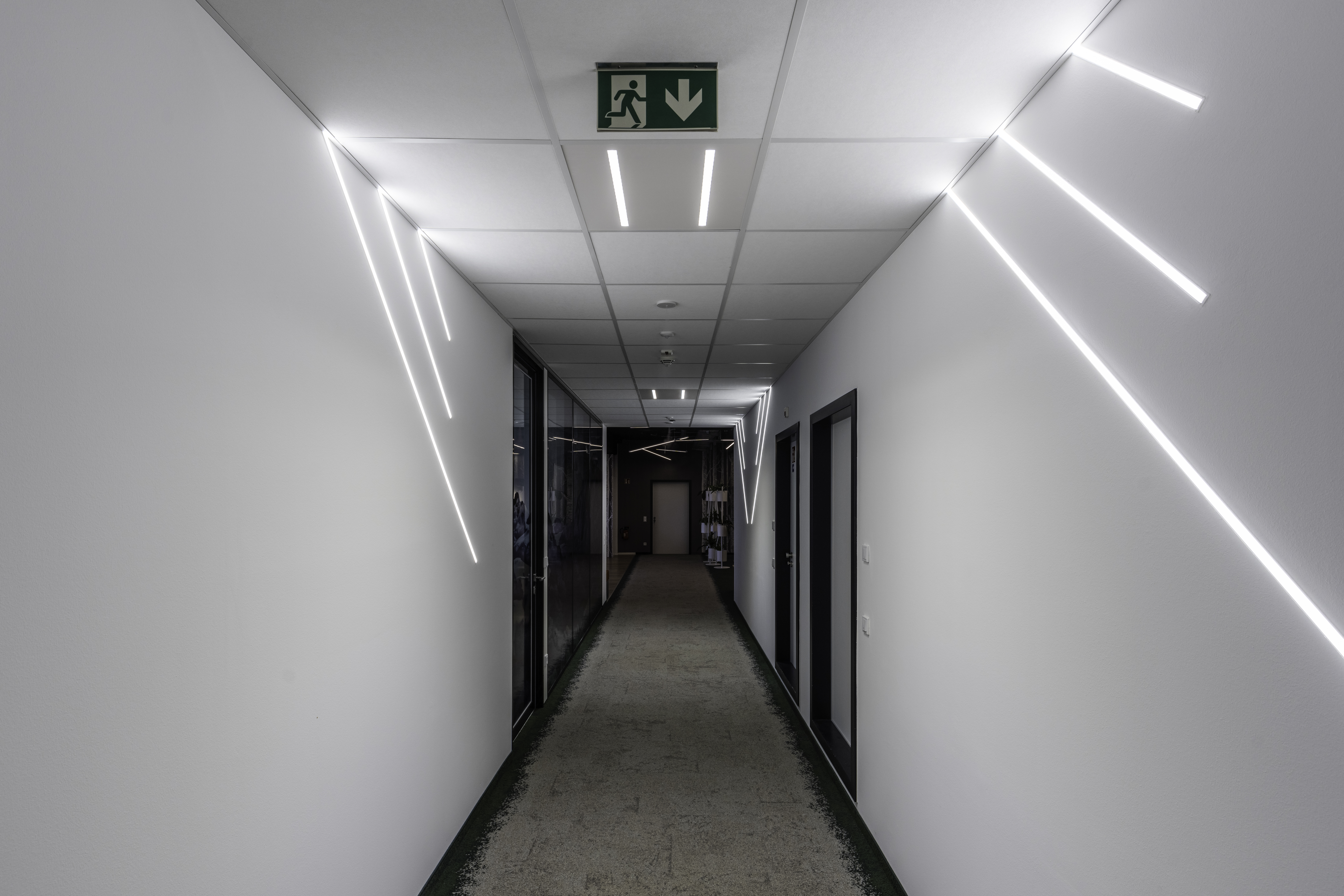

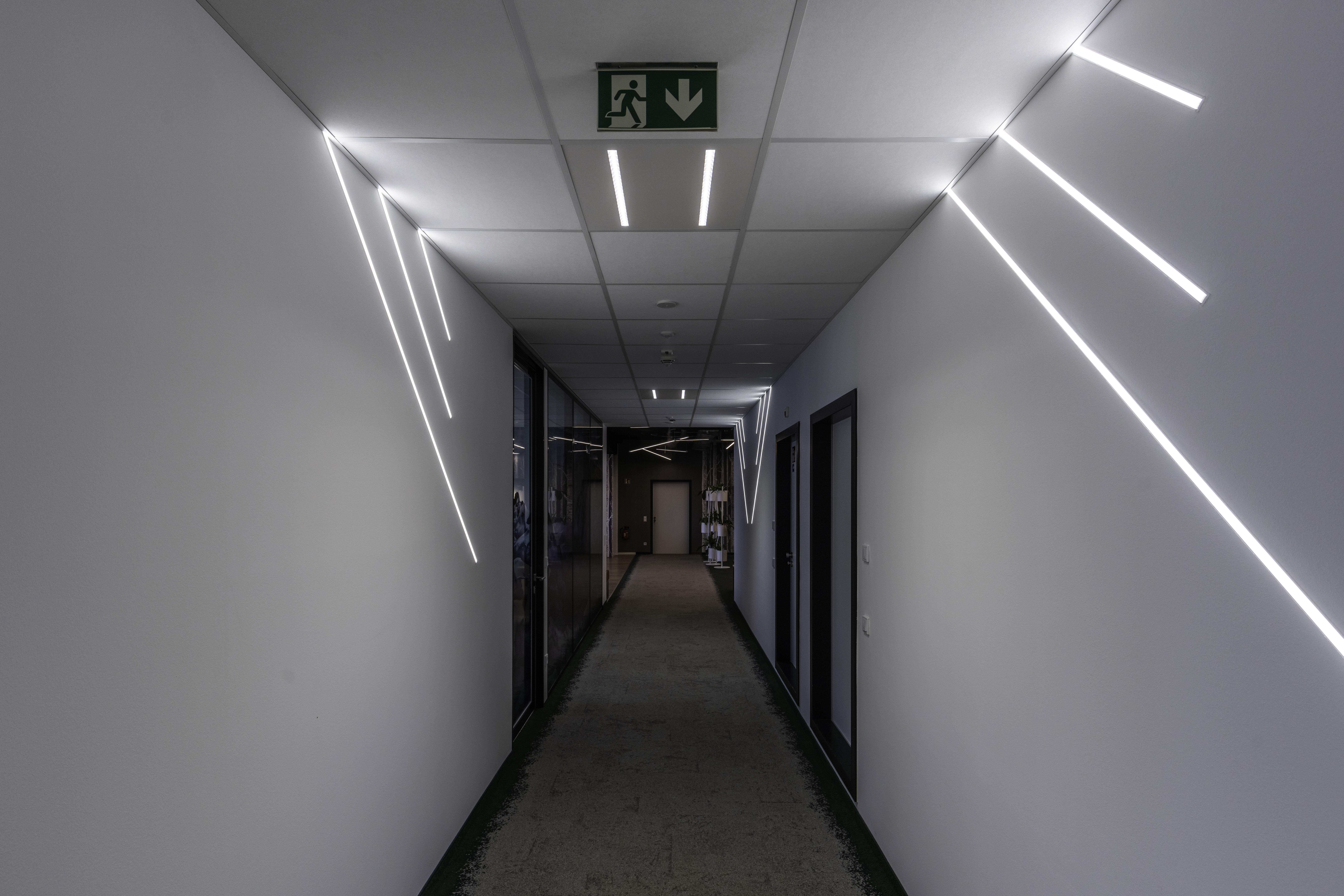

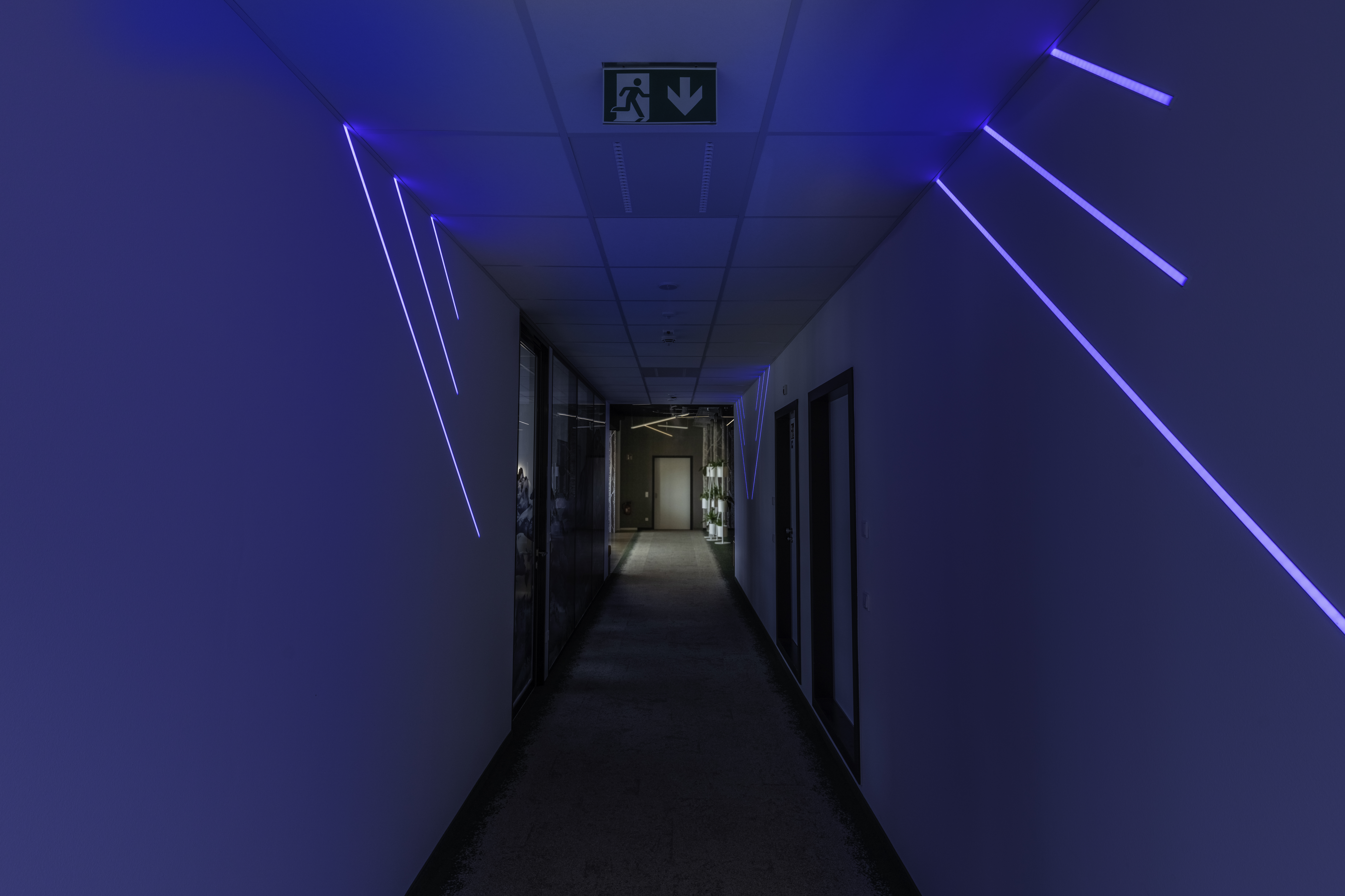

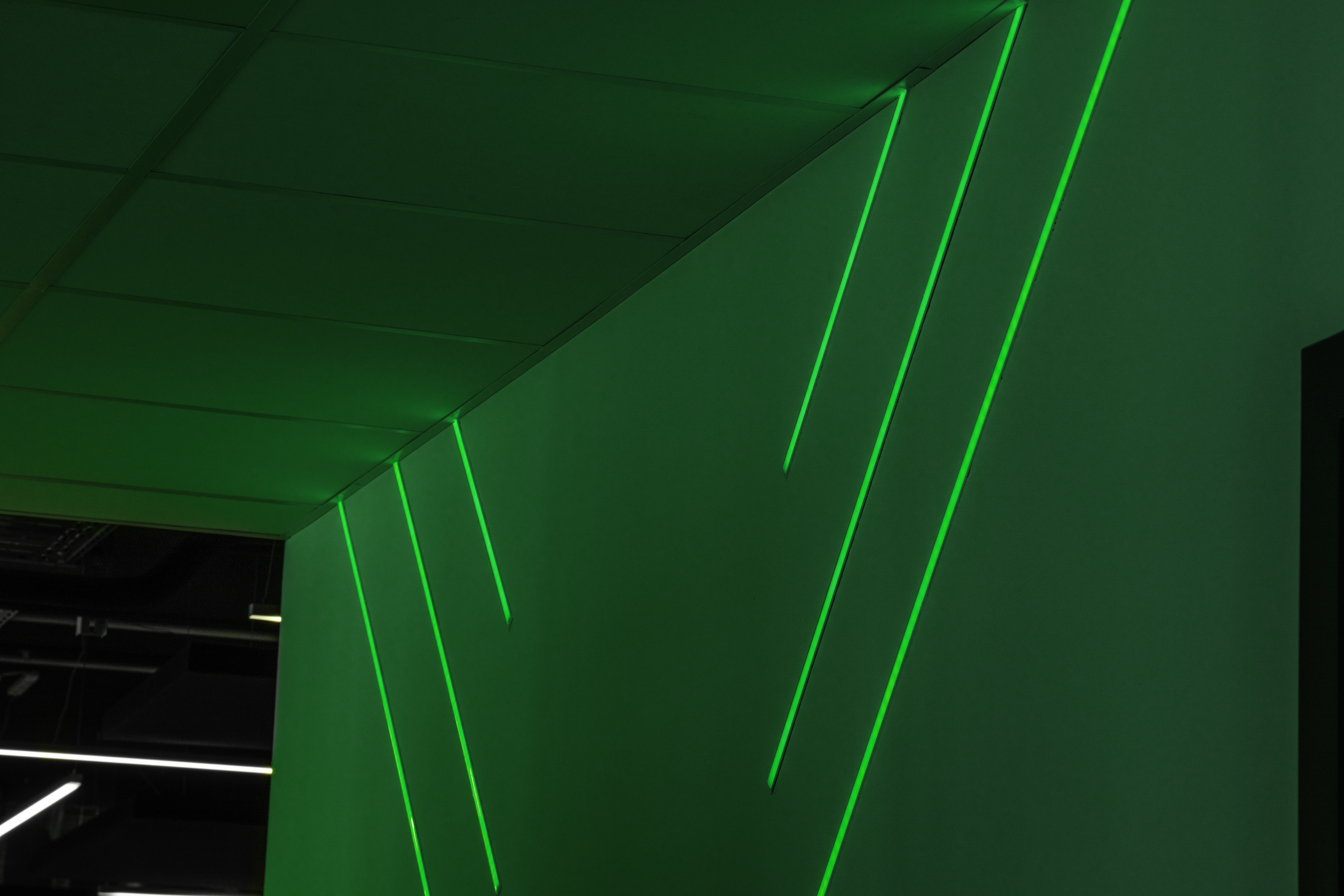

Case Study - Future Office Hub Garching 2022
