SPOT FIRE RATED
SP FP FIX P 8W 927 PS DIM IP65 WT
GTIN: 4058075799721
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Ignifugo: progettato e testato per soddisfare gli standard della resistenza al fuoco (in alcuni controsoffitti resistenti al fuoco)
- Costruzione ermetica per ridurre le perdite d'aria e limitare la perdita di energia
- Powerselect: regolazione della luminosità tramite dip switch sul driver
- Facile sostituzione del driver esterno grazie al plug con chiusura a baionetta
- Facile installazione e collegamento elettrico grazie ai connettori elettrici senza attrezzi
- Design SCALE: aspetto eccezionale, materiali pregiati e dimensioni ridotte si adattano a qualsiasi ambiente
- 5 anni di garanzia
Aree di applicazione
- Sostituzione diretta per faretti da incasso con lampade alogene
- Soffitti resistenti al fuoco
- Camere d'albergo e corridoi
- Bar, ristoranti
- Gallerie, musei
Caratteristiche del prodotto
- Indice di resa cromatica Ra: 90
- Tipo di protezione: IP65 (lato anteriore)
- Beam angle: 36°
- Corpo in alluminio pressofuso
- Nastro di espansione termica preinstallato
- Molle protette da cuscinetti in silicone
- Dimmerabile (con molti dimmer standard, vedi anche www.ledvance.it/dim)
- Possibile cablaggio passante
Apparecchiatura / Accessori
- Gruppo di alimentazione esterno incluso con dip-switch per selezionare la potenza in fase di installazione
- Disponibile come accessorio il driver DALI 2.0 selezionato
Consulenza legale
- È necessario osservare i suggerimenti per l'installazione che si trovano nelle istruzioni per l'utente (www.ledvance.it).
Consigli per la sicurezza
- È richiesto in anticipo il coordinamento con il proprio ispettore responsabile della sicurezza antincendio
- Resistenza al fuoco testata per 30 min in controsoffitto resistente al fuoco RIGIPS SD12RF F30 secondo EN-1364-2
- Resistenza al fuoco testata per 60 minuti nel sistema di controsoffitti I-Joist secondo BS 476-21
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 8 W / 6 W / 4 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 37mA / 28mA / 20 mA |
| Corrente di innesco | 2 A |
| Limit.corrente inrush Th50 | 60 µs |
| Num. Max. di lum. su interruttore B16 A | 336 |
| Num. Max. di lum. su interruttore C10 A | 210 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 336 |
| Fattore di potenza λ | 0,9 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | II |
| Resistenza ai transitori (L/N) | 1 kV |
| Resistenza ai transitori (L/N- terra) | 1 kV |
| Modalità di funzionamento | Electronic control gear (ECG) |
Dati fotometrici
| Flusso luminoso | 640 lm / 480 lm / 320 lm |
| Flusso luminoso totale delle sorgenti luminose contenute | 620 lm |
| Efficienza luminosa | 80 lm/W |
| Temperatura di colore | 2700 K |
| Icona di Verificata con community | 2700 K |
| Colore della luce (descrizione) | Bianco caldo |
| Indice di resa cromatica Ra | 90 |
| Standard Deviation of Color Matching | ≤3 sdcm |
| Intensità luminosa | 1200 cd |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | < 1 |
| Metrica dell’effetto stroboscopico (SVM) | <0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
| Ampiezza fascio luminoso | 36 ° |
| UGR longitudinal | < 28 |
DIMENSIONI E PESO
| Diametro | 81,00 mm |
| Altezza | 42,00 mm |
| Peso prodotto | 250,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Numero Ral [PIM] | RAL 9016 |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polymethylmethacrylate (PMMA) |
| Materiale superficie che emette la luce | PMMA |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+40 °C |
| Temperatura di stoccaggio | -20…+80 °C |
| Tipo di collegamento | Terminale a pressione |
| Grado di protezione | IP65~IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK05 |
| Dimmerabile | Sì |
| Type of dimming [GMS] | TAGLIO DI FASE |
| Montaggio tipo | Incasso |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Diametro del foro per il montaggio | 68 mm |
| Profondità di incasso | 50,0 mm |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 50000 h 1) |
| Durata L80/B10 @ 25 °C | 41000 h 1) |
| Durata L90/B10 @ 25 °C | 18000 h |
| Numero cicli accensione / spegnimento | 30000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 180 mA |
| ECG - Tensione di uscita | < 10 % |
| ECG - Lunghezza | 68.00 mm |
| ECG - Larghezza | 55,0 mm |
| ECG - Altezza | 22,0 mm |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00013-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Funzione aggiunta | MULTI SELECT |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075799721 | Astuccio 1 |
100 mm x 105 mm x 85 mm | 294.00 g | 0.89 dm³ |
| 4058075799738 | Cartone di spedizione 20 |
562 mm x 230 mm x 195 mm | 6230.00 g | 25.21 dm³ |
| Immagine del prodotto | Nome del prodotto | EAN |
|---|---|---|
|
CONNECTOR BOX 3POLE L/N/E | 4099854013508 |
|
SP HOLDER DN68 H65 | 4099854013478 |
Istruzioni per l'uso / istruzioni di sicurezza
UI SP FP FIX P
UI SP FP FIX P
Informazioni tecniche aggiuntive
Dimmerlist SPOT GEN2
Dimmerlist SPOT GEN2
Informazioni legali
Light source Insert SP FP FIX P PS DIM IP65
Light source Insert SP FP FIX P PS DIM IP65
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
Safety Insert G11235001
Safety Insert G11235001
Informazioni legali
Legal Insert G11147512
Legal Insert G11147512
Dichiarazioni di conformità
CE Declaration of Conformity SPOT DIM
CE Declaration of Conformity SPOT DIM
Certificati
SP GEN2
SP GEN2
EPD
EPD EN SPOTLIGHT FIX GEN 2 FIRE RATED
EPD EN SPOTLIGHT FIX GEN 2 FIRE RATED
Immagine del prodotto: sfondo bianco, diagonale
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Immagine del prodotto: sfondo bianco, orizzontale
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Immagine del prodotto: sfondo bianco, verticale
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Immagine del prodotto: sfondo bianco, spaziale
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Disegno del profilo del prodotto con lettere
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Disegno del profilo del prodotto con numeri
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Disegno del profilo del prodotto - tecnica
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Scatto combinato = Scatto Product Beauty + immagine della confezione
SP FR FIX P 8W 927 PS DIM IP65 WT
SP FR FIX P 8W 927 PS DIM IP65 WT
Immagine della confezione, spaziale
Spot FR FIX MiCh
Spot FR FIX MiCh
Informazioni catalogo 1
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Informazioni catalogo 2
SP DK FIX P 8W PS DIM IP44
SP DK FIX P 8W PS DIM IP44
Informazioni catalogo 3
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
File IES (IES)
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
File LDT (Eulumdat)
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
File ULD (DIALux)
SP FP FIX P 8W 927 PS DIM
SP FP FIX P 8W 927 PS DIM
File ROLF (RELUX)
SP FP FIX P 8W 927 PS DIM
SP FP FIX P 8W 927 PS DIM

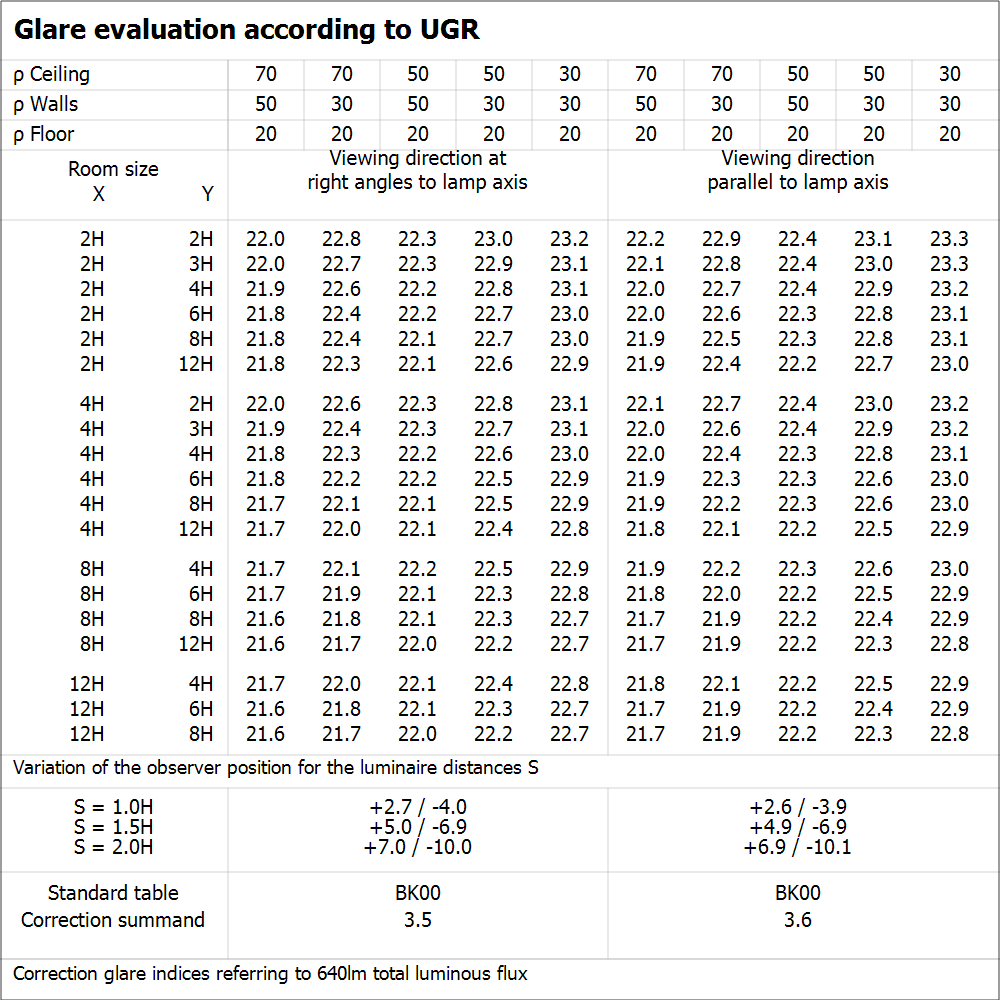

File UGR (tabella UGR)
