EMERGENCY DOWNLIGHT DN120 AUTO TEST
EM DL DN120 HO AT 3H Escape
GTIN: 4058075124578
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- La famiglia di prodotto copre diversi tipi di applicazione dell'illuminazione di emergenza
- Alto flusso luminoso ed emissione luminosa ottimizzata
- Temperatura di prova elevata (850°C) in conformità al test del filo incandescente IEC 60695-2-12
- Alto indice IK (IK07) in conformità con il test di impatto IEC 62262-2002
Aree di applicazione
- Illuminazione di emergenza delle vie di fuga
- Illuminazione antipanico
- Edifici che richiedono fino a 3 h di operatività della luce di emergenza
Caratteristiche del prodotto
- Apparecchi incorporati
- Certificato secondo le norme europee (EN 60598-1:2015; EN 60598-2-22:2014)
- Tempo di esaurimento della batteria: 3 ore
- Tipo di montaggio: sospeso dal soffitto o di superficie
- Funzione di test: automatica (AT)
- Modalità operativa: non mantenuta (NM)
- Tecnologia della batteria: NiMH
- Versioni disponibili per illuminazione antipanico e delle vie di fuga
- Alimentazione integrata: batteria e alimentatore
Apparecchiatura / Accessori
- Kit di montaggio disponibile
DATI ELETTRICI
| Potenza nominale | 4,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 50 mA |
| Num. Max. di lum. su interruttore B16 A | 50 |
| Num. Max. di lum. su interruttore C10 A | 40 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 64 |
| Fattore di potenza λ | ≥0,4 |
| Distorsione armonica totale | 20 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 335 lm |
| Efficienza luminosa | 83 lm/W |
| Temperatura di colore | 6500 K |
| Colore della luce (descrizione) | Cool Daylight |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
DIMENSIONI E PESO
| Diametro | 140,00 mm |
| Altezza | 48,50 mm |
| Peso prodotto | 460,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Polycarbonate (PC) |
| Materiale della copertura | Polycarbonate (PC) |
| Test filo incandescente (IEC 60695-2-12) | 850 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | 0…+40 °C |
| Temperatura di stoccaggio | -25…+35 °C |
| Tipo di collegamento | Terminale senza viti, 2 poli |
| Grado di protezione | IP43/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK07 |
| Dimmerabile | No |
| Montaggio tipo | Superficie/Incasso |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Diametro del foro per il montaggio | 120,0 mm |
| Profondità di incasso | 90 mm |
| Replaceable light source | No |
BATTERIA
| Tipo di batteria | Ni-MH |
| Dimensioni della batteria | AA |
| Tensione nominale della batteria | 7,2 V |
| Capacità nominale della batteria | 1800 mAh |
| Tempo di ricarica della batteria | 24 h |
ILLUMINAZIONE DI EMERGENZA
| Area d'applicazione d'emergenza | Segnaletica della via di fuga |
| Tipo di funzionamento della luce d'emergenza | Non permanente |
| Tipo di test funzionamento d'emergenza | Automatico |
| Potenza in modalità di emergenza | 4 W |
| Flusso luminoso assicurato in modalità di funzionamento | 335 lm |
| Flusso luminoso in modalità d'emergenza | 335 lm |
| Durata della batteria in modalità d'emergenza | 3 h |
| Interruttore di prova integrato | Sì |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, RoHS, ENEC 17 |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| Modulo LED sostituibile | non sostituibile |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075124578 | Astuccio 1 |
145 mm x 145 mm x 75 mm | 505.00 g | 1.58 dm³ |
| 4058075124585 | Cartone di spedizione 8 |
305 mm x 305 mm x 170 mm | 4507.00 g | 15.81 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
User Instruction Emergency Downlight DN 120
User Instruction Emergency Downlight DN 120
Dichiarazioni di conformità
Certificate of Conformity EM DL DN120 Nemko
Certificate of Conformity EM DL DN120 Nemko
Dichiarazioni di conformità
EU Declaration of Conformity Emergency downlight LEDV
EU Declaration of Conformity Emergency downlight LEDV
Certificati
ENEC EM Downlights
ENEC EM Downlights
Immagine del prodotto: sfondo bianco, diagonale
EM DL DN120 3H ESCAPE
EM DL DN120 3H ESCAPE
Immagine del prodotto: sfondo bianco, verticale
EM DL DN120 3H ESCAPE
EM DL DN120 3H ESCAPE
Disegno del profilo del prodotto con lettere
EM DL DN120 3H ESCAPE
EM DL DN120 3H ESCAPE
Disegno del profilo del prodotto con numeri
EM DL DN120 3H ESCAPE
EM DL DN120 3H ESCAPE
Disegno del profilo del prodotto - tecnica
EM DL DN120 3H ESCAPE
EM DL DN120 3H ESCAPE
Immagine della confezione, spaziale
Emergency Downlight DN120 HO AT Escape white 3h 4W MiCh Side
Emergency Downlight DN120 HO AT Escape white 3h 4W MiCh Side
File IES (IES)
EM DL DN120 HO AT 3H ESCAPE
EM DL DN120 HO AT 3H ESCAPE
File LDT (Eulumdat)
EM DL DN120 HO AT 3H ESCAPE
EM DL DN120 HO AT 3H ESCAPE

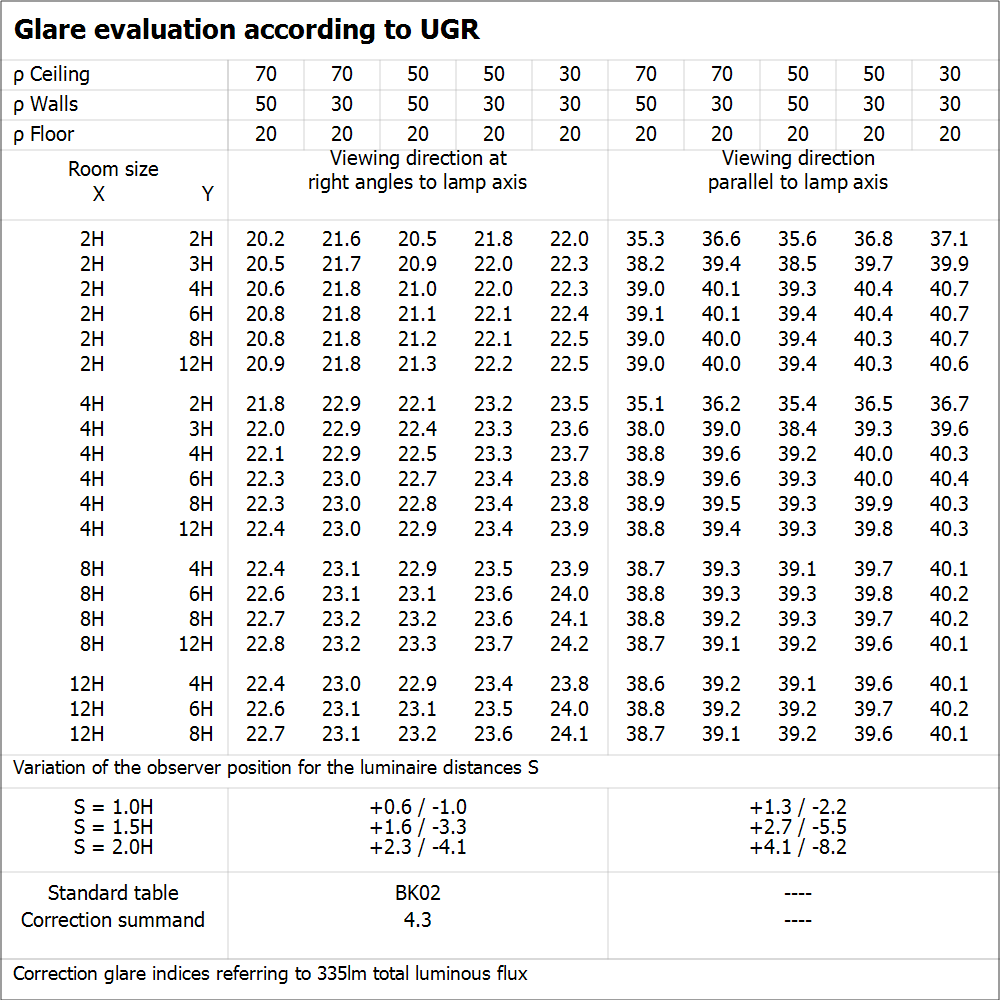

File UGR (tabella UGR)
EM DL DN120 HO AT 3H ESCAPE
EM DL DN120 HO AT 3H ESCAPE
Curva di distribuzione della luce tipo cono
EM DL DN120 HO AT 3H ESCAPE
EM DL DN120 HO AT 3H ESCAPE
Curva di distribuzione della luce tipo polare
EM DL DN120 HO AT 3H ESCAPE
EM DL DN120 HO AT 3H ESCAPE
| EAN | Numero STK | Nr. EFO | Numero ELDAS |
|---|---|---|---|
| 4058075124578 | 4283658 | 3203405 | 941400310 |
