DOWNLIGHT UNIVERSAL SENSOR
DL UNIV SN D200 V 18W ML 83040 WT
GTIN: 4099854541414
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- La soluzione per una ristrutturazione comoda: montaggio universale sui fori del soffitto esistenti
- Altamente versatile grazie alla possibilità di selezionare CCT e livelli di potenza (Multi Color - Multi Lumen)
- Facile installazione grazie al driver integrato
- Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 145 lm/W
- Distribuzione della luce molto omogenea
- Ulteriori varianti disponibili con driver on/off e DALI-2
Aree di applicazione
- Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
- Aree di ricevimento, foyer, corridoi, aree comuni
Caratteristiche del prodotto
- Sensore di presenza e luce diurna (PIR)
- Funzione Multi Color: 3000 K e 4000 K
- Funzione Multi Lumen: 2 livelli di potenza selezionabili
- Multi Cut-out: molle di montaggio regolabili per fori nel soffitto da 65 mm fino a 260 mm
- Disponibile in due misure: diametro 200 mm e 300 mm
- Elevata consistenza cromatica: < 4 SDCM
- Tipo di protezione: IP44 (lato anteriore)
- Adatto per cablaggio passante
- Durata (L80 / B10): fino a 50.000 h (a 25 ° C)
Apparecchiatura / Accessori
- Anelli di copertura aggiuntivi disponibili separatamente in forma rotonda e in diversi colori
- Cavo di sicurezza per apparecchio incluso
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 18 W / 9 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 83 mA |
| Corrente di innesco | 19.8 A |
| Limit.corrente inrush Th50 | 2.4 µs |
| Num. Max. di lum. su interruttore B16 A | 39 |
| Num. Max. di lum. su interruttore C10 A | 31 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 50 |
| Fattore di potenza λ | 0,9 |
| Distorsione armonica totale | < 40 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 2300 lm / 2220 lm / 1180 lm / 1150 lm |
| Efficienza luminosa | 130 lm/W / 125 lm/W / 135 lm/W |
| Temperatura di colore | 3000 K / 4000 K |
| Icona di Verificata con community | 4000 K |
| Colore della luce (descrizione) | Bianco caldo, Bianco freddo |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | < 4 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | <1 |
| Metrica dell’effetto stroboscopico (SVM) | <0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 110 ° |
Adjustable attributes
| Potenza nominale | Temperatura di colore | Flusso luminoso | Efficienza luminosa |
|---|---|---|---|
| 18 W | 3000 K | 2220 lm | 125 lm/W |
| 18 W | 4000 K | 2300 lm | 130 lm/W |
| 9 W | 3000 K | 1150 lm | 130 lm/W |
| 9 W | 4000 K | 1180 lm | 135 lm/W |
DIMENSIONI E PESO
| Diametro | 227,00 mm |
| Altezza | 22,00 mm |
| Peso prodotto | 470,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Numero Ral [PIM] | RAL 9003 |
| Materiale del corpo | Polycarbonate (PC) |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+40 °C |
| Temperatura di stoccaggio | -20…+80 °C |
| Tipo di collegamento | Terminale senza vite |
| Grado di protezione | IP44/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK03 |
| Dimmerabile | No |
| Montaggio tipo | Superficie/Incasso |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Larghezza per il montaggio | - |
| Diametro del foro per il montaggio | 65…185 mm |
| Profondità di incasso | 22,0 mm |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 100000 h 1) |
| Durata L80/B10 @ 25 °C | 50000 h 1) |
| Durata L90/B10 @ 25 °C | 40000 h |
| Numero cicli accensione / spegnimento | 25000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 180mA / 90 mA |
| ECG - Tensione di uscita | < 10 % |
SENSORE
| Tipo di sensore | Movimento, Luce |
| Tecnologia di sensore | Raggi infrarossi passivi (PIR) |
| Angolazione del rilevamento del sensore | 120 ° |
| Accens./spegn. controllati da sensore | 5 s…3 min |
| Area di rilevamento del sens.movimento | 3…6 m |
| Soglia di rilevamento del sens. luce | 10…40 lx |
ILLUMINAZIONE DI EMERGENZA
| Tipo di test funzionamento d'emergenza | Nessuno |
| Potenza in modalità di emergenza | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, ENEC, UKCA, EAC |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Nota a pié pag. utilizzata per prodotto | Disponibile da Luglio 2025 |
| Funzione aggiunta | MULTI SELECT |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1), Tripnehyl Phosphate (115-86-6) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854541414 | Astuccio 1 |
245 mm x 235 mm x 60 mm | 606.00 g | 3.45 dm³ |
| 4099854541421 | Cartone di spedizione 14 |
509 mm x 447 mm x 262 mm | 9534.00 g | 59.61 dm³ |
| Immagine del prodotto | Nome del prodotto | EAN |
|---|---|---|
|
DL UNIV SN RING D200 BK | 4099854559457 |
|
DL UNIV SN RING D200 BN | 4099854559471 |
Istruzioni per l'uso / istruzioni di sicurezza
G11249993 DOWNLIGHT UNIVERSAL
G11249993 DOWNLIGHT UNIVERSAL
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
Safety Insert G11207793
Safety Insert G11207793
Informazioni legali
G11252354 Light source insert
G11252354 Light source insert
Informazioni legali
Legal insert DL UNIV
Legal insert DL UNIV
Dichiarazioni di conformità
CE declaration DL UNIV
CE declaration DL UNIV

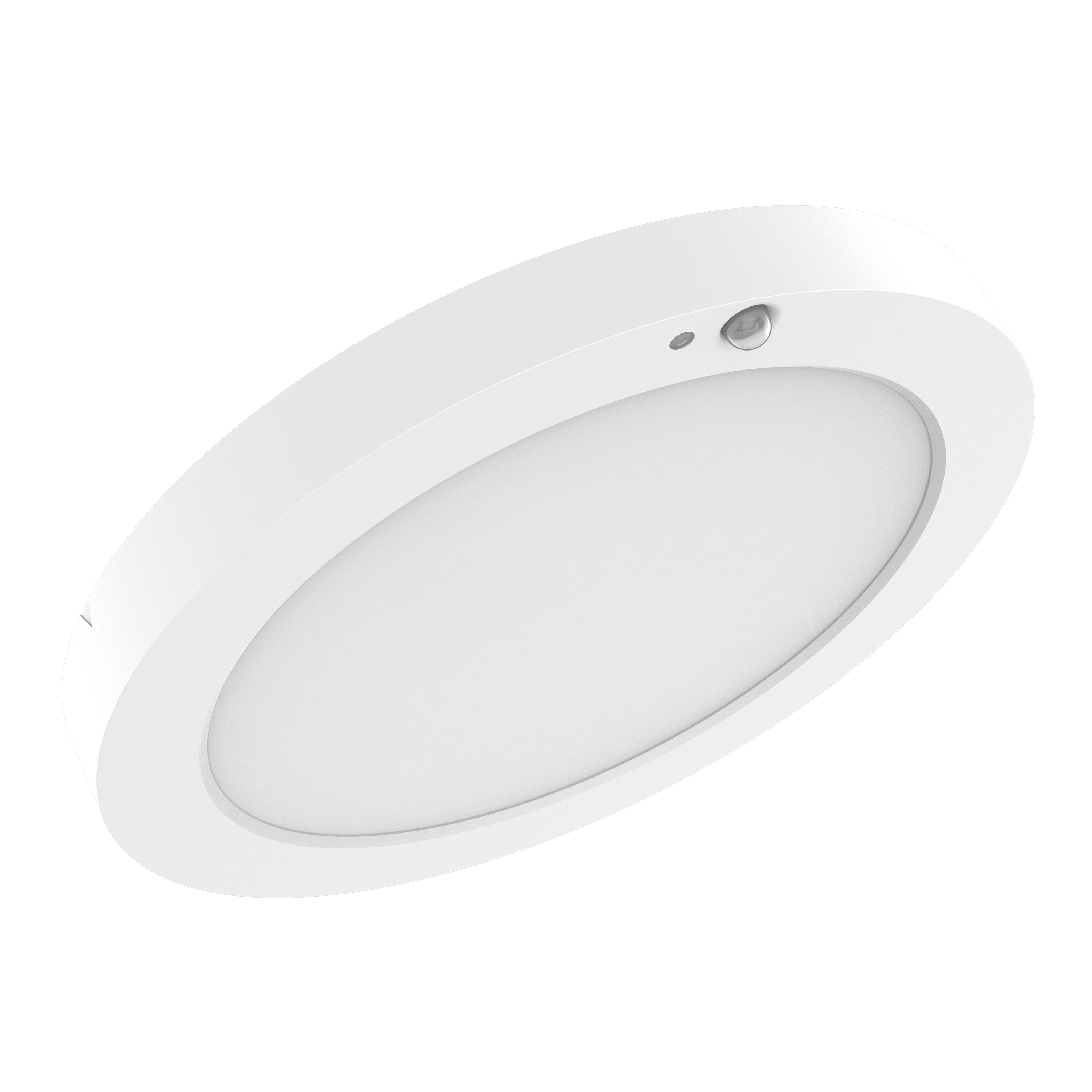

Immagine del prodotto: sfondo bianco, diagonale
DL UNIV SN V ML 83040 WT
DL UNIV SN V ML 83040 WT

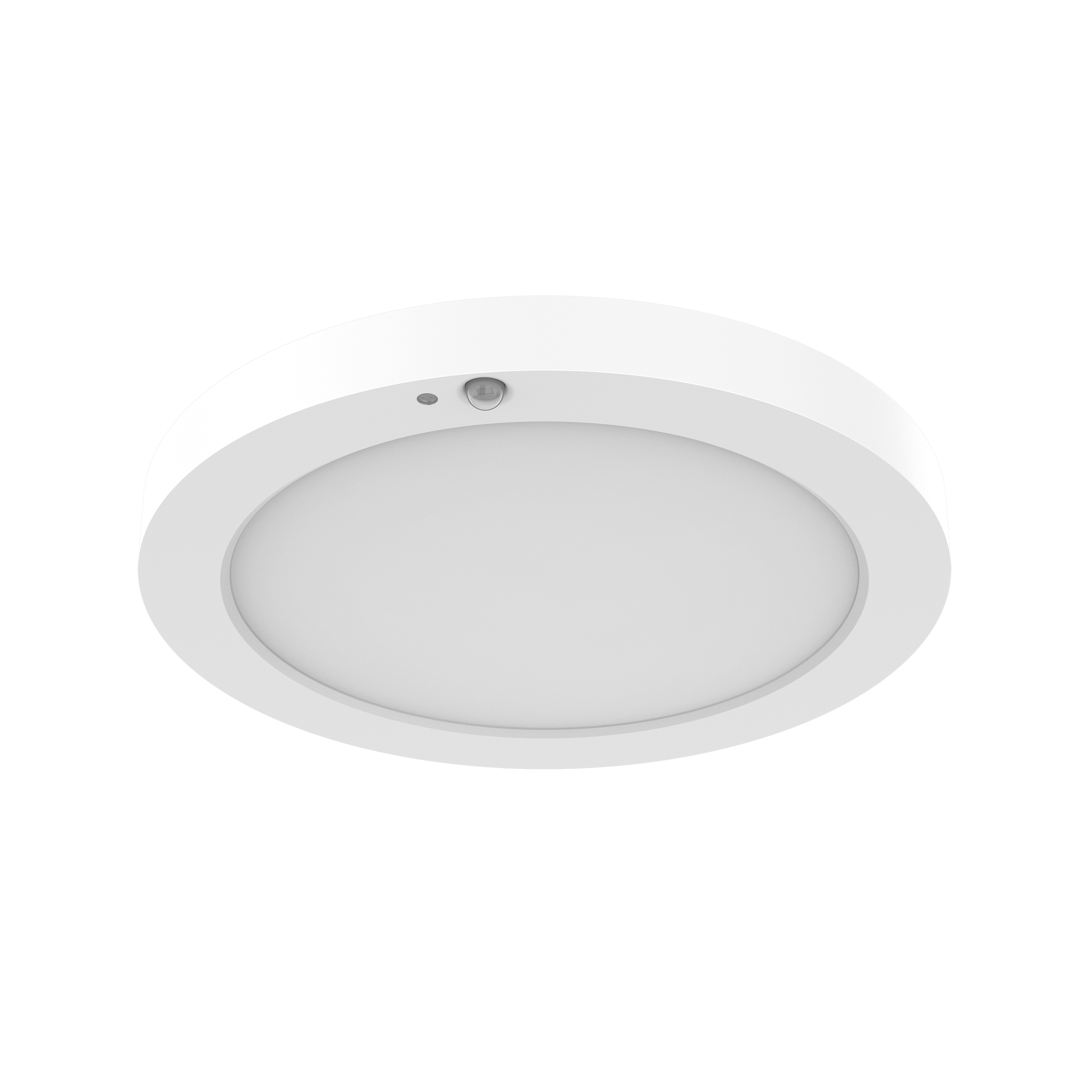

Immagine del prodotto: sfondo bianco, orizzontale
DL UNIV SN V ML 83040 WT
DL UNIV SN V ML 83040 WT

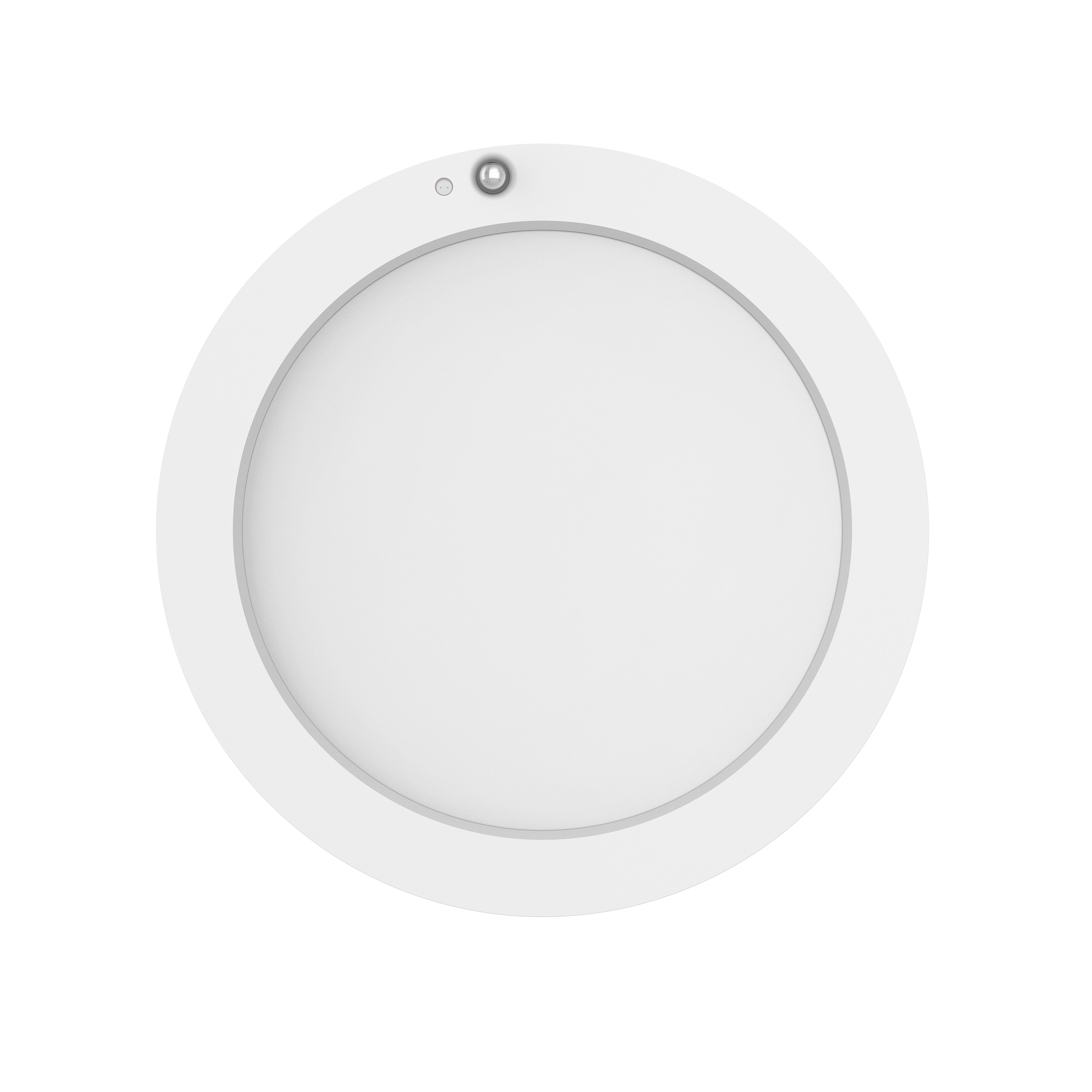

Immagine del prodotto: sfondo bianco, verticale
