BULKHEAD ROUND SENSOR

BLKH RD SN 250 P 10W ML 83040 BK

GTIN: 4099854286162 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Contatta il reparto vendite
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

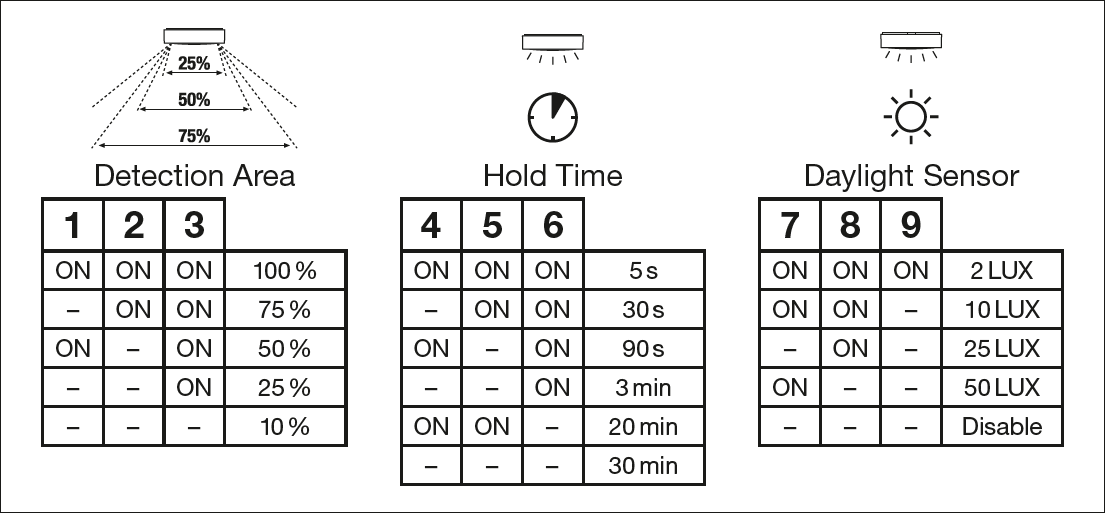

  • Molteplici regolazioni della gamma dei sensori, rilevamento della luce diurna e tempo di attesa
  • Estremamente versatile grazie al CCT selezionabile e agli step di potenza (Multi Color/Multi Lumen) sul driver
  • Schemi di montaggio flessibili per una comoda installazione
  • Adatto per l'uso in aree pubbliche grazie all'elevato grado di protezione IK
  • Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
  • Adatto per i sistemi di illuminazione di emergenza (compatibili DC)
  • Elemento decorativo separato disponibile per un design del prodotto estetico e funzionale
Aree di applicazione
  • Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
  • Corridoi, scale, ingressi
  • Sottopassi
  • Aree pubbliche
Caratteristiche del prodotto
  • Sensore ad alta frequenza per il rilevamento di luce diurna e movimento
  • Corpo in policarbonato stabilizzato ai raggi UV (PC), diffusore in PC
  • Elevata efficienza luminosa: > 120 lm/W per 3000 K e 4000 K
  • Resistenza agli urti: IK10
  • Grado di protezione: IP65
  • Terminale a filo per connessione senza attrezzi
  • Possibile cablaggio passante
Apparecchiatura / Accessori
  • Disponibili anelli decorativi aggiuntivi in ​​diversi design
  • Viti e tasselli di montaggio inclusi
  • Vite antifurto inclusa
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 10 W / 8,5 W / 7 W / 6 W 1)
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 46…41…35…30 mA
Corrente di innesco 3.44 A
Limit.corrente inrush Th50 3.284 µs
Num. Max. di lum. su interruttore B16 A 224
Num. Max. di lum. su interruttore C10 A 140
Max. numero di apparecchi per interruttore magnetotermico C16 224
Fattore di potenza λ > 0,70
Distorsione armonica totale < 20 %
Classe di sicurezza II
Modalità di funzionamento Integrated LED driver
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Dati fotometrici
Flusso luminoso 1220 lm / 1070 lm / 860 lm / 710 lm 1)
Efficienza luminosa 122 lm/W / 120 lm/W / 118 lm/W 1)
Temperatura di colore 3000 K / 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching 5 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 120 °
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
10 W 4000 K 1220 lm 122 lm/W
10 W 3000 K 1150 lm 115 lm/W
8.5 W 4000 K 1070 lm 120 lm/W
8.5 W 3000 K 1010 lm 116 lm/W
7 W 4000 K 860 lm 120 lm/W
7 W 3000 K 810 lm 114 lm/W
6 W 4000 K 710 lm 118 lm/W
6 W 3000 K 670 lm 112 lm/W
DIMENSIONI E PESO
Diametro 262,00 mm
Altezza 73,00 mm
Peso prodotto 720,00 g
MATERIALE & COLORI
Colore del prodotto Black
Colore della struttura Black
Numero Ral [PIM] RAL 9005
Materiale del corpo Polycarbonate (PC)
Materiale della copertura Polycarbonate (PC)
Materiale superficie che emette la luce Policarbonato (PC)
Test filo incandescente (IEC 60695-2-12) 850 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+40 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite
Grado di protezione IP65
Indice IK (resistenza agli urti) [PIM] IK10
Dimmerabile No
Montaggio tipo Surface
Posizione di montaggio Soffitto, Parete
Ambiente applicativo Outdoor
Con sorgente luminosa Sì
Replaceable light source Sì
Durata
Durata L70/B50 @ 25 °C 70000 h 1)
Durata L80/B10 @ 25 °C 55000 h 1)
Durata L90/B10 @ 25 °C 40000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 350…300…250…200 mA
ECG - Tensione di uscita < 5 %
SENSORE
Tipo di sensore Movimento, Luce
Tecnologia di sensore Microonde
Angolazione del rilevamento del sensore 150 °
Accens./spegn. controllati da sensore 5 s…30 min

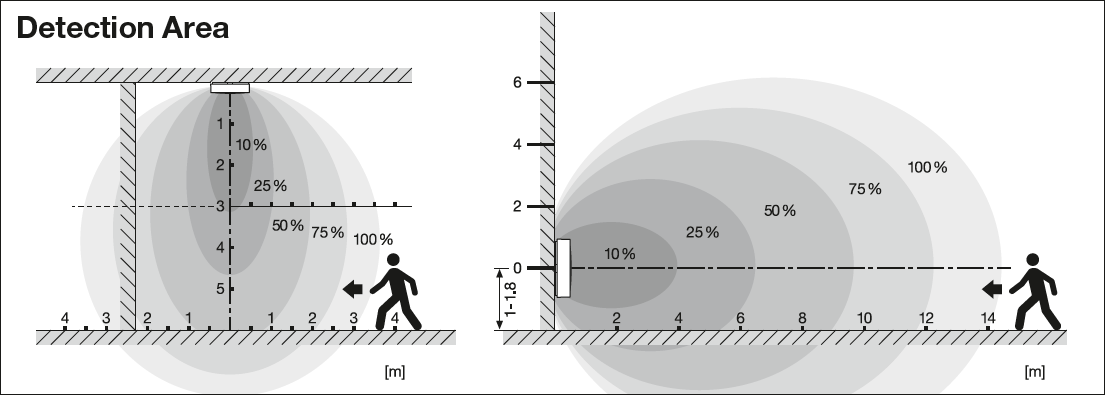

Area di rilevamento del sens.movimento 3…8 m
Soglia di rilevamento del sens. luce 2…50 lx
ILLUMINAZIONE DI EMERGENZA
Tipo di illuminazione di emergenza (EL) Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Tipo di test funzionamento d'emergenza Nessuno
Potenza in modalità di emergenza 10 W
Flusso luminoso in modalità d'emergenza 1220 lm
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, UKCA, EAC, ENEC, EPD
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
EPD LEDV-00029-V01.01-EN
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta EVERLOOP, MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854286162 Astuccio
1		 77 mm x 266 mm x 266 mm 823.00 g 5.45 dm³
4099854286179 Cartone di spedizione
8		 545 mm x 280 mm x 335 mm 7134.00 g 51.12 dm³
Immagine del prodotto Nome del prodotto Marca del prodotto Tipo di componente del prodotto Codice EAN
LISOEV 250R 8W 830 840 BLKH LEDVANCE SORGENTE LUMINOSA direct 4099854311918
DR DS-P- 10/220-240/350 BLKH LEDVANCE driver direct 4099854286834
