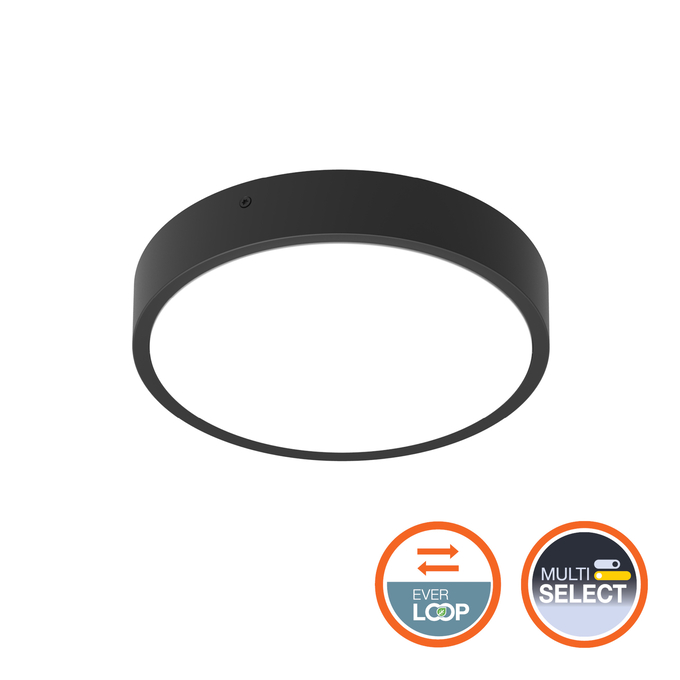

BULKHEAD ROUND

BLKH RD 250 P 9.5W CPS BK

GTIN: 4099854286087 Faltschachtel / 1 Alle Verpackungen anzeigen
Datenblatt herunterladen
Vertrieb kontaktieren
5 Jahre Garantie
Fast Light Calculation Tool
Der schnellste Weg zur Planung von Beleuchtungsprojekten

PRODUKTDETAILS

Produktvorteile
  • Sehr vielseitig durch eine am Treiber wählbare CCT und Wattageneinstellung (Multi Color / Multi Lumen)
  • Flexible Montagemuster für eine bequeme Installation
  • Geeignet für Verwendung in staubigen und feuchten Umgebungen dank hoher Schutzart
  • Geeignet für den Einsatz in öffentlichen Bereichen dank hoher IK-Bewertung
  • Für den Einsatz in Notbeleuchtungsanlagen geeignet (DC tauglich)
  • Separates Dekorelement für ein ästhetisches und funktionales Design erhältlich
Anwendungsgebiete
  • Direkter Ersatz für Leuchten mit Leuchtstofflampen
  • Korridore, Treppenhäuser, Eingangsbereiche
  • Passagen, Unterführungen
  • Öffentlicher Raum
Produkteigenschaften
  • UV-stabilisiertes Polycarbonat (PC)-Gehäuse, PC-Diffusor
  • Hohe Lichtausbeute: > 120 lm/W für 3000 K und 4000 K
  • Stoßfestigkeit: IK10
  • Schutzart: IP65
  • Steckklemme für werkzeuglosen Anschluss
  • Durchverdrahtung möglich
Technische Ausstattung
  • Zusätzliche Abdeckringe in verschiedenen Ausführungen erhältlich
  • Inklusive Montageschrauben und Dübel
  • Diebstahlschutzschraube enthalten
Sicherheitshinweise
  • Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
  • Vorsicht, Gefahr des elektrischen Schlages.
Referenzen / Verweise
Elektrische Daten
Nennleistung 9,5 W / 8 W / 6,5 W / 5,5 W 1)
Nennspannung 220…240 V
Netzfrequenz 0/50/60 Hz
Nennstrom 42…37…30…25 mA
Einschaltstrom 3.44 A
Einschaltstromdauer Th50 3.284 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 248
Max. Anz. Leucht. an Sicherungsaut. C10 A 155
Max. Anzahl der Leuchten Leitungsschutzschalter C16 248
Netzleistungsfaktor λ > 0,80
Oberschwingungsgehalt < 15 %
Schutzklasse II
Betriebsart Integrierter LED-Treiber
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung
Photometrische Daten
Lichtstrom 1220 lm / 1070 lm / 860 lm / 710 lm 1)
Lichtausbeute 128 lm/W / 132 lm/W / 129 lm/W 1)
Farbtemperatur 3000 K / 4000 K
Lichtfarbe (Bezeichnung) Warm weiß, Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs 5 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro­boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 120 °
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
9.5 W 4000 K 1200 lm 128 lm/W
9.5 W 3000 K 1150 lm 120 lm/W
8 W 4000 K 1070 lm 132 lm/W
8 W 3000 K 1020 lm 125 lm/W
6.5 W 4000 K 860 lm 132 lm/W
6.5 W 3000 K 820 lm 125 lm/W
5.5 W 4000 K 710 lm 129 lm/W
5.5 W 3000 K 680 lm 123 lm/W
Maße & Gewicht
Durchmesser 262,00 mm
Höhe 73,00 mm
Produktgewicht 680,00 g
Materialien & Farben
Produktfarbe Schwarz
Gehäusefarbe Schwarz
Gehäusematerial Polycarbonat (PC)
Material Abdeckung Polycarbonat (PC)
Material der lichtemittierenden Fläche Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 850 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose Anschlussklemme
Schutzart IP65
Schutzklasse IK (Stoßfestigkeitsgrad) IK10
Dimmbar Nein
Montageart Anbau
Montageort Decke, Wand
Anwendungsumgebung Außenanwendungen
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Ja
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 70000 h 1)
Lebensdauer L80/B10 bei 25 °C 55000 h 1)
Lebensdauer L90/B10 bei 25 °C 40000 h
Anzahl der Schaltzyklen 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 350…300…250…200 mA
EVG - Ausgangs-Rippelstrom < 5 %
Notbeleuchtung
Art der Notlichtfunktion (EL) EL zertifizierter Treiber (0Hz / DC) für Anwendungen an Zentralbatterien integriert
Art des Notbetriebtests ohne
Leistung im Notbetrieb 9.5 W
Lichtstrom im Notbetrieb 1220 lm
Zertifikate & Standards
Normen CE, CB, UKCA, EAC, ENEC, EL, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00029-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion EVERLOOP, MULTI SELECT
BEG förderfähig Ja
PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN
Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)
1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4099854286087 Faltschachtel
1		 77 mm x 266 mm x 266 mm 783.00 g 5.45 dm³
4099854286094 Versandschachtel
