TruSys FLEX EMERGENCY VERY NARROW

TRUSYS FLEX P 50W 840 VN CL WT EM

GTIN: 4058075773141 Faltschachtel / 1 Alle Verpackungen anzeigen
Datenblatt herunterladen
Vertrieb kontaktieren
5 Jahre Garantie
YouTube Video anschauen
Fast Light Calculation Tool
Der schnellste Weg zur Planung von Beleuchtungsprojekten

PRODUKTDETAILS

Produktvorteile
  • Nahtlose Integration von Leuchten mit Sicherheitsbeleuchtungs-Funktion in die Allgemeinbeleuchtung
  • Einfache Verkabelung dank mitgeliefertem, vorverdrahtetem Treiber und Batterie für die Sicherheitsbeleuchtungs-Funktion
  • Einfache Prüfung der Sicherheitsbeleuchtungs-Funktion durch integrierte automatische Testfunktion
  • Komfortable Visualisierung der Ergebnisse des automatischen Tests mit enthaltener Kontroll-LED
  • Betrieb der Sicherheitsbeleuchtungs-Funktion mit langlebiger LiFePO4 Batterie mit 3h Betriebsentladungszeit
  • Hohe Lichtausbeute im Normalbetrieb
  • 3 Jahre Garantie
  • Stark gerichtete Lichtverteilung für Hochregallager
  • Einfache Installation, werkzeugloser Anschluss
  • Energiesparend und kostengünstig
  • Flexible Anwendung durch breites Sortiment an unterschiedlichen Lumenpaketen und Leuchtenöffnungswinkeln
Anwendungsgebiete
  • Sicherheitsbeleuchtung für Rettungswege
  • Antipanik-Beleuchtung
  • Gebäude, für die Sicherheitsbeleuchtung von 3 h erforderlich ist
  • Direkter Ersatz für Leuchten mit Kompaktleuchtstofflampen
  • Industriehallen, Hochregallager, Baumärkte
Produkteigenschaften
  • Zertifiziert gemäß Europäischer Normen (EN 60598-1:2015; EN 60598-2-22:2014)
  • Leuchte für Allgemeinbeleuchtung und Sicherheitsbeleuchtung geeignet
  • Einzelbatterieleuchten
  • Sicherheitsbeleuchtungs-Funktion: Batterieentladedauer 3 h
  • Funktionstest der Sicherheitsbeleuchtung: automatisch (AT)
  • Batterietechnologie: LiFePO4
  • Ausstrahlungswinkel sehr eng: 30°
  • Klickbare Lösung mit Druckknöpfen
  • Fixierte Leuchtenabgriffe
  • Stahlblechgehäuse
Technische Ausstattung
  • Tragschiene mit festintegriertem 8-poligen Kabelstrang
Referenzen / Verweise
Elektrische Daten
Nennleistung 50,00 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 230 mA
Einschaltstrom 32 A
Einschaltstromdauer Th50 182 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 13
Max. Anz. Leucht. an Sicherungsaut. C10 A 10
Max. Anzahl der Leuchten Leitungsschutzschalter C16 17
Netzleistungsfaktor λ ≥0,95
Oberschwingungsgehalt ≤ 15 %
Schutzklasse I
Betriebsart Integrierter LED-Treiber
Photometrische Daten
Lichtstrom 8600 lm
Lichtausbeute 175 lm/W
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra ≥80
Standardabweichung des Farbabgleichs 3 sdcm
Flimmerarm Ja
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 30 °
Maße & Gewicht
Länge 1500,00 mm
Höhe 39,40 mm
Breite 77,70 mm
Produktgewicht 2360,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
Gehäusematerial Stahl
Material Abdeckung Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche Acrylglas (PMMA)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich 0…+40 °C
Lagertemperaturbereich -40…+80 °C
Anschlussart Steckanschluss
Schutzart IP40
Schutzklasse IK (Stoßfestigkeitsgrad) IK04
Dimmbar Nein
Montageart Abgehängt/Anbau
Montageort Montage-Schiene
Anwendungsumgebung Innenanwendungen
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 76000 h 1)
Lebensdauer L90/B10 bei 25 °C 38000 h
Anzahl der Schaltzyklen 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 620 mA
EVG - Ausgangs-Rippelstrom < 5 %
BATTERIE
Batterieart LiFePO4
Batteriegröße Others
Nennspannung der Batterie 3,2 V
Nominale Batteriekapazität 9000 mAh
Batterieladedauer 24 h
Notbeleuchtung
Art der Notlichtfunktion (EL) Notlichteinheit (Batterie und Steuergerät) für dezentrale Anwendungen enthalten
Notfall-Anwendungsbereich Anti-Panik-Beleuchtung, Rettungswegbeleuchtung
Art des Notlichtbetriebs Bereitschaftsschaltung, Dauerschaltung
Art des Notbetriebtests Automatisch
Leistung im Dauerschaltung 50 W
Leistung im Notbetrieb 4 W
Lichtstrom im Dauerschaltung 8600 lm
Lichtstrom im Notbetrieb 740 lm
Nennbetriebsdauer 3 h
Zertifikate & Standards
Normen CE, CB, UKCA, ENEC, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Ja
Ballwurfsicher Nein
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
BEG förderfähig Ja
PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN
Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)
1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4058075773141 Faltschachtel
1		 108 mm x 1,534 mm x 102 mm 2535.00 g 16.90 dm³
4058075773158 Versandschachtel
4		 1,547 mm x 218 mm x 231 mm 10933.00 g 77.90 dm³
Bedienungsanleitung / Sicherheitshinweise
UI TRUSYS FLEX P EM
PDF (4.93 MB)
Bedienungsanleitung / Sicherheitshinweise
TRUSYS FLEX EMERGENCY 840
PDF (5.18 MB)
Rechtliche Hinweise
Light Source Insert Trusys Flex EM
PDF (2.55 MB)
Rechtliche Hinweise
Legal insert TRUSYS FLEX P EM
PDF (2.7 MB)
Rechtliche Hinweise
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Konformitätserklärung
CE Declaration Trusys Flex P EM
PDF (380.59 KB)
Zertifikate
ENEC TRUSYS FLEX P EM
PDF (847.96 KB)
Produktbild: weißer Hintergrund, diagonal
TRUSYS FLEX luminaire - clear
JPG (737.99 KB)
Produktbild: weißer Hintergrund, diagonal, Alternativbild
TRUSYS FLEX luminaire - clear
JPG (1.19 MB)
Produktbild: weißer Hintergrund, horizontal
TRUSYS FLEX luminaire - clear
JPG (654.72 KB)
Produktbild: weißer Hintergrund, horizontal, Alternativbild
TRUSYS FLEX luminaire - clear
JPG (686.67 KB)
Produktbild: weißer Hintergrund, mit Zubehör, Alternativbild
TRUSYS FLEX luminaire - clear
JPG (816.92 KB)
Produkt Grafik mit Buchstaben
TRUSYS FLEX luminaire - clear
SVG (11.1 KB)
Produkt Grafik mit Ziffern
TRUSYS FLEX luminaire - clear
SVG (18.54 KB)
Produktlinienzeichnung, Vorderansicht, ohne Abmessungen
TRUSYS FLEX luminaire - clear
SVG (7.48 KB)

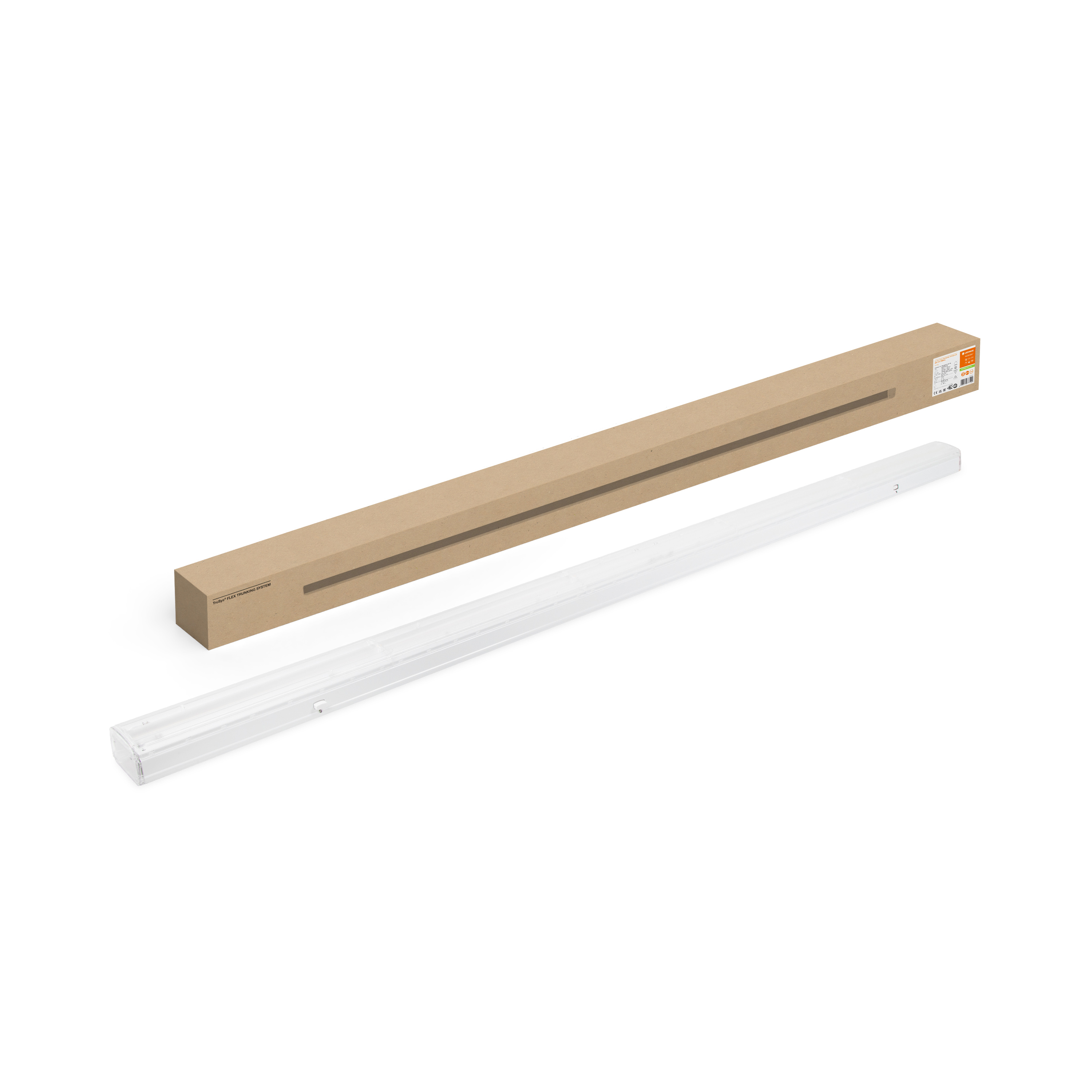

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
TRUSYS FLEX P 50W 840 VN CL WT EM
JPG (745.66 KB)

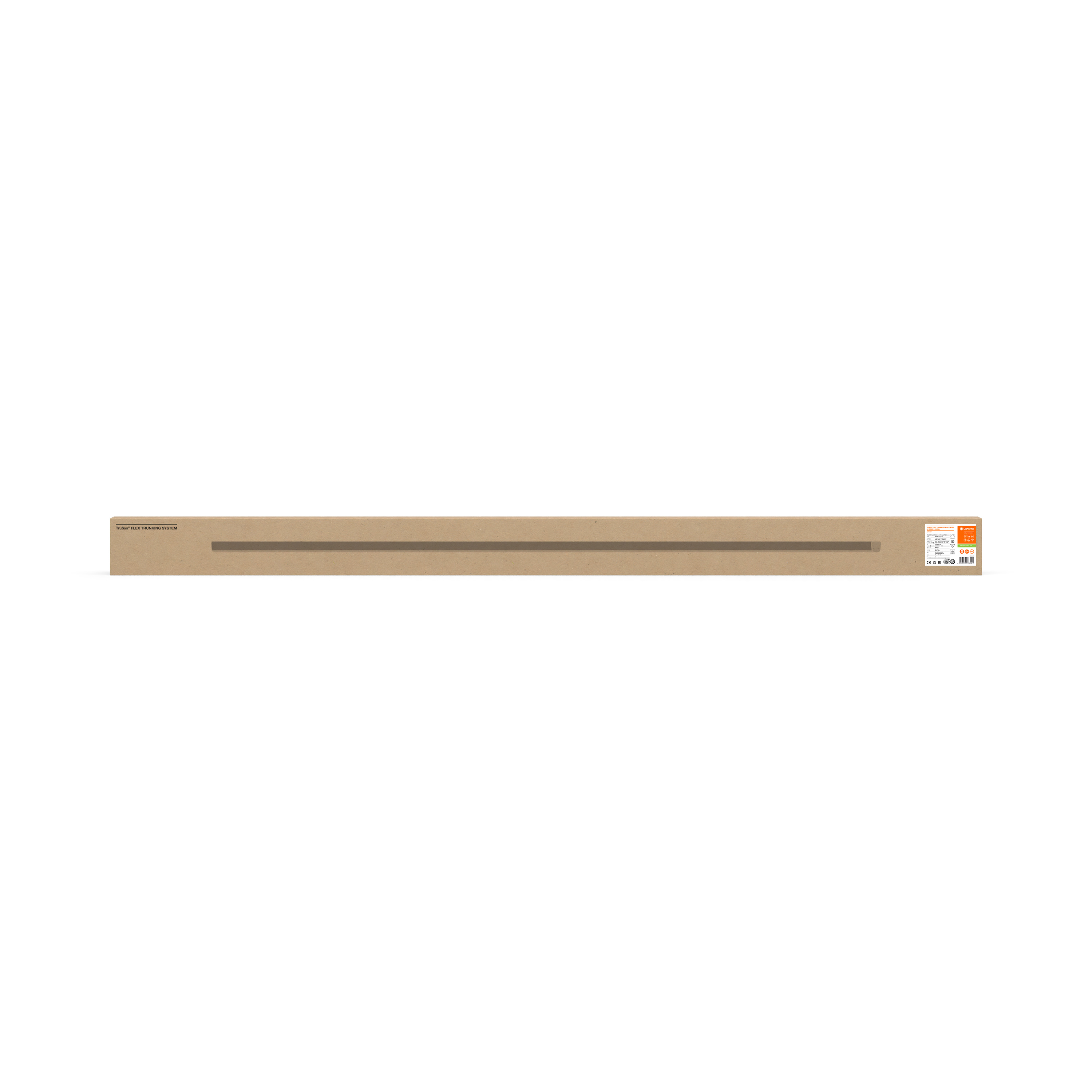

Verpackungsabbildung, Vorderansicht
