PUSH CONTROL UNIT FM DALI-2 TW
PUSH CONTROL UNIT FLUSH MOUNT DALI-2 TW
GTIN: 4058075837584
Faltschachtel / 1
Alle Verpackungen anzeigen
5 Jahre Garantie
PRODUKTDETAILS
Produktvorteile
- Kompatibel mit allen gängigen Drucktasterdesigns
- Einfache, intuitive Bedienung
- Manuelles Dimmen, Schalten und Speichern
- Individuelle Einstellung der Helligkeitsstufe und der Farbtemperatur
- Integrierte DALI Bus-Spannungsversorgung (kein Netzanschluss erforderlich)
- Verhalten nach Netzunterbrechung einstellbar
- Einfache Montage mit vormontiertem Anschlusskabel
- Kompatibel mit DALI-2 Leuchten und LED-Bändern
Anwendungsgebiete
- Einraumlösung mit bis zu 4 Ein-/Ausgängen
- Meeting- und Konferenzräume
- Restaurants
- Shopbeleuchtung
- Private Wohnbereiche
Produkteigenschaften
- DALI-2 Steuergerät für Montage in handelsüblichen Unterputzdosen oder Hutschienen im Schaltschrank
- Bis zu 4 Steuergeräte zum Aufbau mehrerer Bedienstellen parallel schaltbar
- Automatische Synchronisation zwischen den Bedienstellen
- Anzahl DALI Leuchten pro Steuergerät: bis zu 25
- Leitungslänge der DALI-Steuerleitung: bis zu 300 m
Referenzen / Verweise
- Für aktuelle Informationen siehe www.ledvance.de/lichtmanagementsysteme
Elektrische Daten
| Nennleistung | 2,50 W |
| Nennspannung | 100…240 V |
| Eingangsstrom | 40 mA |
| Nennausgangsstrom | 65 mA |
| Netzfrequenz | 50…60 Hz |
Maße & Gewicht
| Länge | 45,00 mm |
| Breite | 45.00 mm |
| Höhe | 20.00 mm |
| Leitungsquerschnitt eingangsseitig | 0.5…1.5 mm² |
| Abisolierlänge eingangsseitig | 6…7 mm |
| Produktgewicht | 44,00 g |
Farben & Materialien
| Produktfarbe | Weiß |
Temperaturen & Betriebsbedingungen
| Umgebungstemperaturbereich | -25…+50 °C |
| Maximale Temperatur am Messpunkt tc | 58 °C |
| Betriebstemperaturbereich | -25…+50 °C |
Lebensdauer
| Anzahl der Schaltzyklen | 50000 |
Zusätzliche Produktdaten
| Anzahl der Steuerausgänge | 1 |
| Max. anschließbare Sensoren (nur Sensoren mit Schaltkontakt für Netzspannung) | 16 |
| Max. Anzahl Treiber | 25 |
| Inbetriebnahme App | Betriebsbereit |
| Gruppen | 1 |
Einsatzmöglichkeiten
| Dimmbar | Ja |
| DIM-Schnittstelle | DALI-2 |
| Dimmbereich | 1…100 % |
| Montageart | Integriert in Unterputzdose |
Zertifikate & Standards
| Prüfzeichen - Zulassung | CE, UKCA, EAC |
| Schutzklasse | II |
| Schutzart | IP20 |
PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN
| Menge der Edelmetalle | 0 mg |
| Mindestanteil an recyceltem Material in der Verpackung | 80 % 1) |
| Mindestanteil an recyceltem Material im Produkt | 0 % 1) |
| Recyclingfähigkeit des Produkts | Größtenteils recycelbares Produkt 1) |
| Recyclingfähigkeit der Verpackung | Größtenteils recycelbare Verpackung 1) |
| Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind | Nein |
| Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil | Ja |
| Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil | Lead (7439-92-1) |
1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)
| EAN | Verpackungseinheit (Stück pro Einheit) | Abmessungen (Länge x Breite x Höhe) | Bruttogewicht | Volumen |
|---|---|---|---|---|
| 4058075837584 | Faltschachtel 1 |
45 mm x 86 mm x 100 mm | 69.00 g | 0.39 dm³ |
| 4099854295737 | Versandschachtel 20 |
245 mm x 192 mm x 225 mm | 1654.00 g | 10.58 dm³ |
Bedienungsanleitung / Sicherheitshinweise
PCU FLUSH MOUNT DALI-2 TW
PCU FLUSH MOUNT DALI-2 TW
Ausführliche Installationshinweise

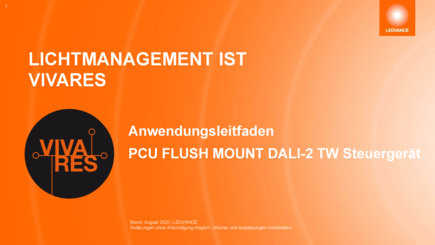

Application guide PCU FM DALI-2 TW
