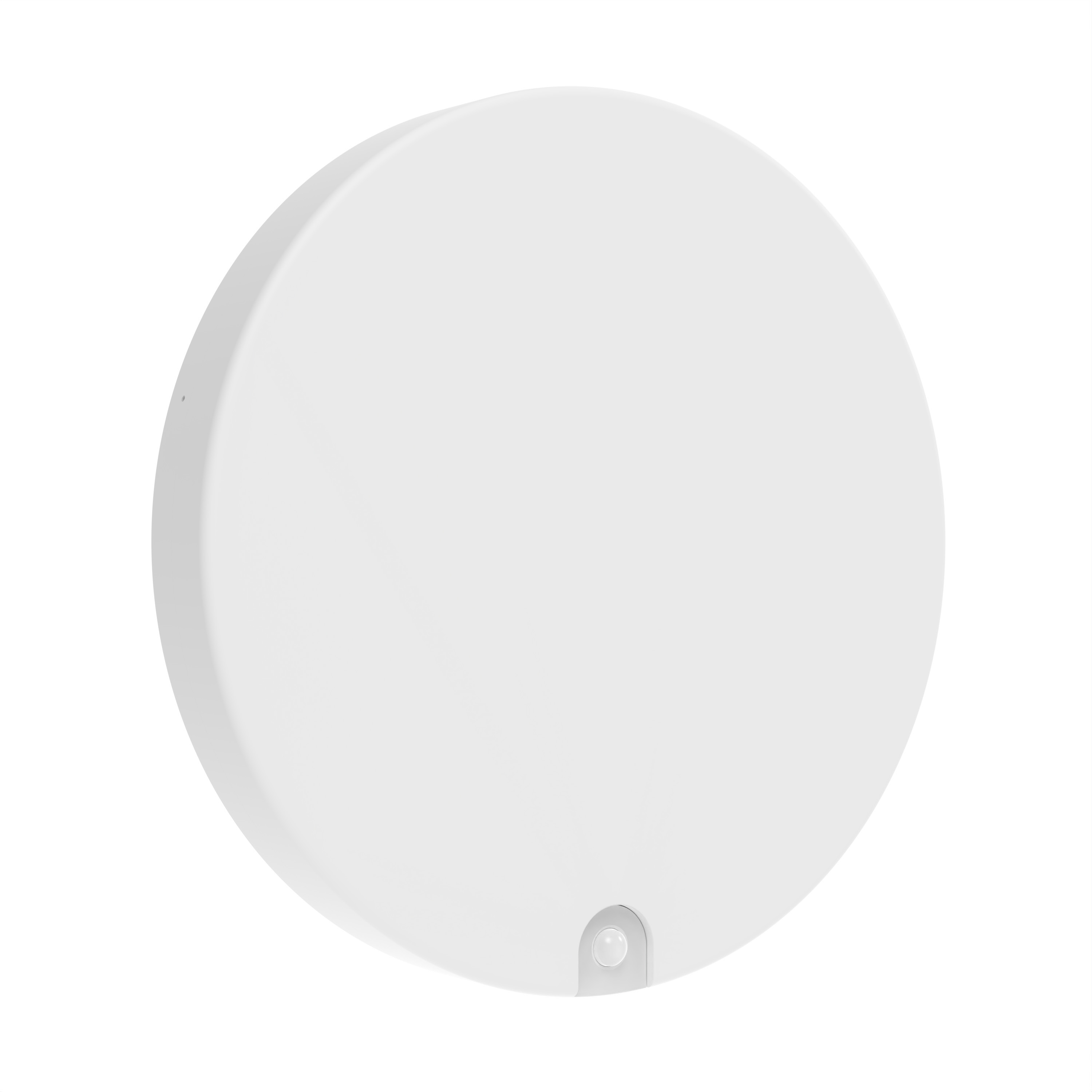

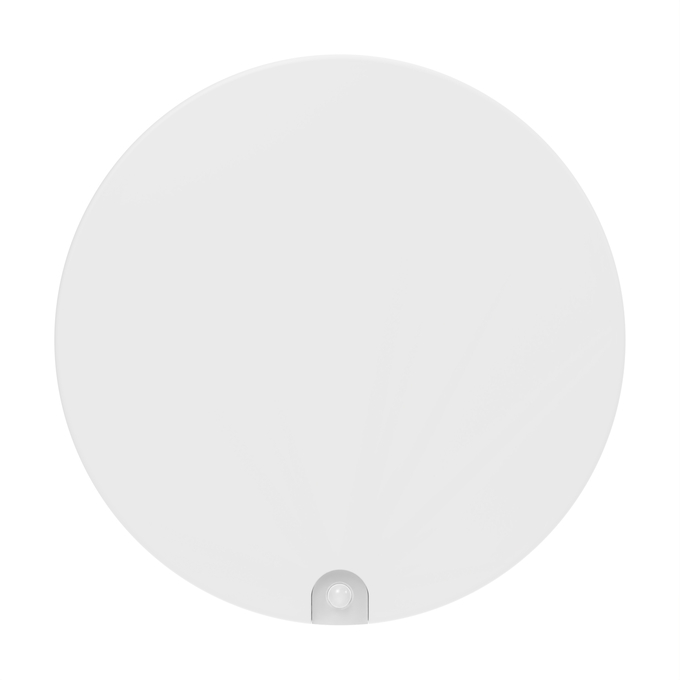

SF DISC EL SNP 300 V 21W ML 83040

Em breve

SURFACE DISC EMERGENCY SENSOR PIR

GTIN: 4099854640605 Folding box / 1 Mostrar todos os pacotes

Baixar folha de dados

Contactar vendas

Garantia de 5 anos

Ferramentas

Fast Light Calculation Tool
A forma mais rápida de planear projectos de iluminação

DADOS DO PRODUTO

Vantagens do Produto

Funcionamento da função de iluminação de emergência integrada com bateria de longa duração LiFePO4 com autonomia de 3h

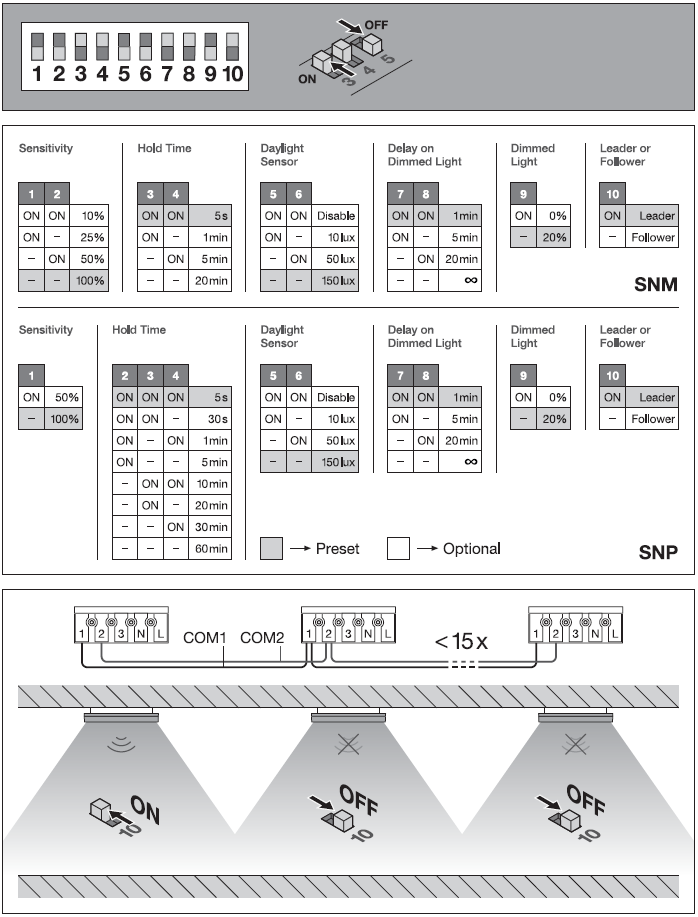

Múltiplas configurações para alcance do sensor, deteção da luminosidade, temporizador e nível/período DIM por interruptores DIP
Optional wired leader/follower function
Highly versatile due to selectable power steps (Multi Lumen) via dip switches on the driver
Indoor luminaire with high luminous efficacy up to 120 lm/W
Elevada consistência de cor com SDCM 3
Conexão elétrica em ferramentas devido ao ligador com botão de pressão
Easy locking system to prevent unauthorized access

Áreas de Aplicação

Iluminação de emergência para caminhos de evacuação
Iluminação anti-pânico
Substituição direta para luminárias de instalação saliente com lâmpadas fluorescentes compactas
Corredores
Escadarias
Casas de banho
Foyers

Características do Produto

Luminária indicada para iluminação geral e de emergência
Adequado para instalações com sistemas de baterias de emergência centralizados conforme EN 60598-2-22
PIR sensor for daylight, motion detection and corridor function
Tipo de proteção: IP54 (parede e teto)
Vida útil (L80/B10): até 75.000 h (a 25 °C)
Corpo em policarbonato (PC), difusor em PC
Ambient temperature in operation: -20…+45 °C
Teste de incandescência do filamento conforme IEC 695-2-1: 850 °C

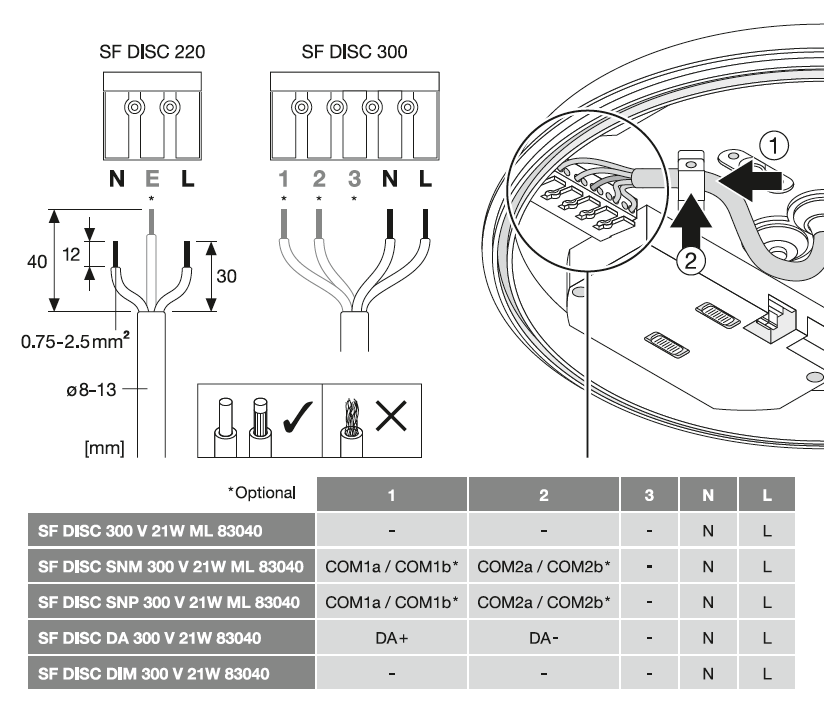

Terminal de ligação 5 condutores, secção transversal do cabo até 5 x 2.5 mm²
É possível a repicagem
Para utilização no interior, não indicado para exterior
SF DISC family versions available: dimmable, on/off, DALI-2, sensor and/or emergency lighting function

Equipamento / Acessórios

Parafusos e buchas para montagem incluídos

Aviso de Segurança

Todas as ligações elétricas devem ser feitas por um técnico qualificado.
Atenção, risco de choque elétrico.

Referências / Links

Para garantia, consulte www.ledvance.pt/garantia

DADOS ELÉTRICOS

Potência nominal	21 W / 15 W / 9 W
Tensão nominal	220…240 V
Frequência da rede	50/60 Hz
Corrente nominal	100 mA
Corrente elétrica de entrada	10 A
Corrente entrada T_h50	250 µs
Nº. máx. de luminárias por disjunt B16 A	25
Nº. máx. de luminárias por disjunt C10 A	25
Número max. de luminárias por disjuntor C16	40
Fator de potência λ	> 0,90
Distorção harmónica total	< 20 %
Grau de proteção	II
Resistente a surto de tensão (F/N)	1000 V
Modo de funcionamento	Integrated LED driver

Dados Fotométricos

Fluxo luminoso	2520 lm / 1800 lm / 1080 lm ¹⁾
Rendimento luminoso	120 lm/W
Temperatura de cor	3000 K / 4000 K
Definição do controlo de referência da fonte de luz contida (Kelvin)	4000 K
Tonalidade (designação)	Branco quente, Branco Neutro
Índice de reprodução de cor Ra	> 80
Desvio padrão de combinação de cores	3 sdcm
Sem cintilações	Sim
Métrica de Cintilação (Pst LM)	<1
Métrica de Efeito Estroboscópico (SVM)	<0.4
Grupo segurança fotobiológica co EN62778	RG0
Ângulo de abertura	125 °

¹⁾ 2394 lm / 1710 lm / 1030 lm @3000K

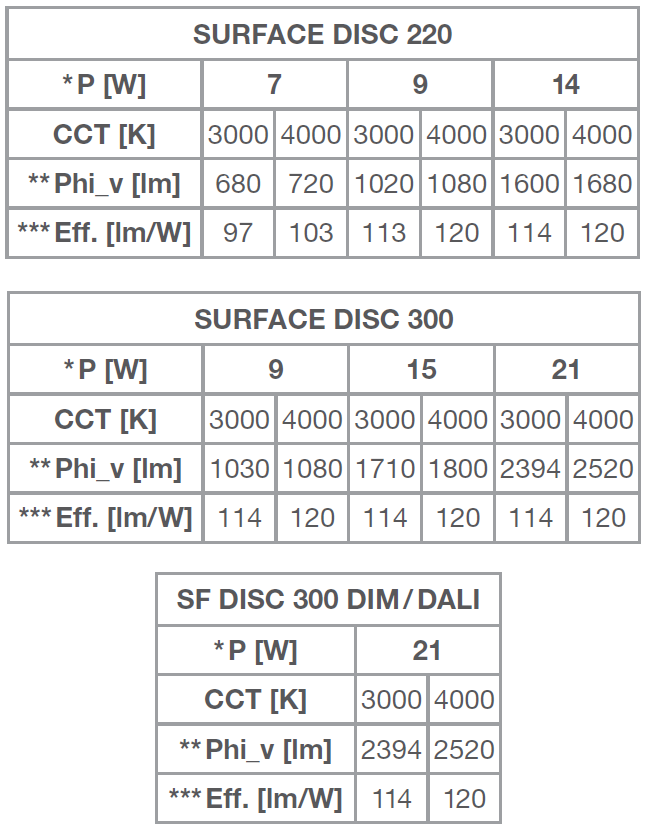

Adjustable attributes

Potência nominal	Temperatura de cor	Fluxo luminoso	Rendimento luminoso
9 W	3000 K	1030 lm	114 lm/W
9 W	4000 K	1080 lm	120 lm/W
15 W	3000 K	1710 lm	114 lm/W
15 W	4000 K	1800 lm	120 lm/W
21 W	3000 K	2394 lm	114 lm/W
21 W	4000 K	2520 lm	120 lm/W

DIMENSÕES & PESO

Diâmetro	300,00 mm
Altura	56,00 mm
Peso do produto	1340,00 g

MATERIAIS & CORES

Cor do produto	Branco
Cor do corpo	Branco
Número RAL [PIM]	RAL 9003
Material do corpo	Policarbonato
Material do difusor	Policarbonato
Material da superfície emissora de luz	Policarbonato (PC)
Teste temperatura do fio conforme IEC 60695-2-12	850 °C
Quantidade de mercúrio	0.0 mg

APLICAÇÃO & INSTALAÇÃO

Temperatura ambiente	-20…+45 °C
Temperatura de armazenagem	-20…+80 °C
Tipo de ligação	Push-in clamp
Tipo de protecção	IP54
Grau de proteção (impacto mecânico [PIM]	IK00 ¹⁾
Regulável	Não
Tipo de montagem	Surface
Local de montagem	Teto, Parede
Aplicação	Interior
Ajustável	Não
Com fonte de luz	Sim
Replaceable light source	Não

¹⁾ IK10 housing, IK00 sensor lens

Vida Útil

Vida mediana L70/B50 @ 25 °C	75000 h ¹⁾
Vida mediana L80/B10 @ 25 °C	75000 h ¹⁾
Número de ciclos de Liga e Desliga	100000

¹⁾ t[h]: L70 / B50 a 25 °C (Ta), t[h]: L80 / B10 a 25 °C (Ta), t[h]: L90 / B10 a 25 °C (Ta)

BALASTRO

Corrente de saída	500 mA
ECG - Oscilação da corrente de saída	< 5 %

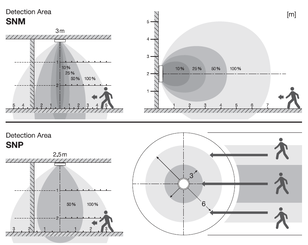

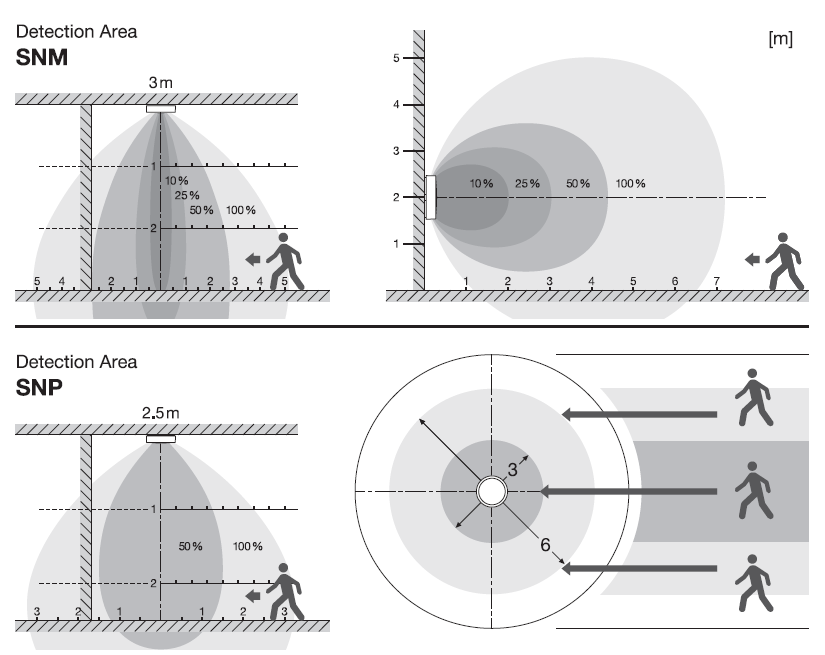

SENSOR

Tipo de sensor	Movimento
Tecnologia do sensor	Passive infrared (PIR)
Ângulo de deteção do sensor	360 °
Sensor com temporizador	5 s…60 s
Área de deteção do sensor de movimento	1.5…3 m
Limite deteção do sensor de luminosidade	5…170 lx
IK do sensor	IK00

BATERIA

Tipo de pilha	LiFePO4
Tamanho da bateria	Others
Tensão nominal da bateria	3,2 V
Capacidade nominal da bateria	3000 mAh
Tempo de carregamento da bateria	24 h

ILUMINAÇÃO DE EMERGÊNCIA

Tipo de Luminária de Emergência (EL)	Unidade EL (bateria e controlador) para operação descentralizada incluída
Área de aplicação de emergência	Iluminação antipânico, Iluminação caminhos de evacuação
Tipo de funcionamento de luz de emergência	Não mantido, Mantido
Tipo de teste em modo de emergência	Automático
Potência em modo de funcionamento mantido	1.5 W
Potência em funcionamento modo de emergência	1.5 W
Fluxo luminoso em modo de funcionamento mantido	180 lm
Fluxo luminoso em modo de funcionamento de emergência	180 lm
Autonomia da bateria em modo de funcionamento de emergência	3 h

CERTIFICADOS & NORMAS

Normas	CE, CB, UKCA, EAC, ENEC, EL
Temperatura de superfície limitada	Não
Proteção contra impactos	Não
Módulos LED substituíveis	Somente por um especialista

DADOS TÉCNICOS ADICIONAIS

Observação de produto

Available from December 2025

FICHA DE PRODUTO RELATIVA ÀS QUALIDADES E CARACTERÍSTICAS AMBIENTAIS

Taxa mínima de material reciclado nas embalagens	80 % ¹⁾
Percentagem mínima de conteúdo reciclado no produto	0 % ¹⁾
Reciclabilidade de produtos	Produto maioritariamente reciclável ¹⁾
Reciclabilidade de embalagens	Embalagem maioritariamente reciclável ¹⁾
Lista de substâncias perigosas contidas no produto em concentrações superiores a 0,1% em percentagem de massa	Não
Contém substâncias que suscitam elevada preocupação em concentrações superiores a 0,1% em percentagem em massa	Sim
Lista de substâncias que suscitam elevada preocupação em concentrações superiores a 0,1% em percentagem mássica	Octamethylcyclotetrasiloxane (D4) - (556-67-2)
