PANEL COMFORT 600 PS

Wählen Sie eine Produktversion

28W 830 PS

28W 840 PS

33W 830 PS

33W 840 PS

33W 865 PS

ÜBERSICHT

Produktbeschreibung Nennleistung Anzahl der Schaltzyklen Ausstrahlungswinkel Lichtstrom Dimmbar
PL CMFT 600 P 28W 830 PS 28 W / 25 W / 22 W 50000 110 ° 3640 lm / 3250 lm / 2900 lm Nein
PL CMFT 600 P 28W 840 PS 28 W / 25 W / 22 W 50000 110 ° 3640 lm / 3250 lm / 2900 lm Nein
PL CMFT 600 P 33W 830 PS 33 W / 30 W / 28 W 50000 110 ° 4320 lm / 3900 lm / 3640 lm Nein
PL CMFT 600 P 33W 840 PS 33 W / 30 W / 28 W 50000 110 ° 4320 lm / 3900 lm / 3640 lm Nein
PL CMFT 600 P 33W 865 PS 33 W / 30 W / 28 W 50000 110 ° 4320 lm / 3900 lm / 3640 lm Nein


PL CMFT 600 P 33W 830 PS

Produktvorteile
  • Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
  • Werkzeugloser elektrischer Anschluss dank Push-Button-Anschlussklemme
  • Durchverdrahtung mit enthaltener Anschlussbox möglich
  • Energieeinsparung dank hoher Systemlichtausbeute: bis zu 130 lm/W
  • Hohe Farbkonsistenz mit SDCM 3
  • Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
  • Externer Treiber für erweiterte Flexibilität und einfache Installation
  • Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
  • Sicherheitsbeleuchung möglich mit LEDVANCE Emergency Conversion Box
  • 5 Jahre Garantie
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 33 W / 30 W / 28 W 1)
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 150,000 mA
Einschaltstrom 9 A
Einschaltstromdauer Th50 690 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 14
Max. Anz. Leucht. an Sicherungsaut. C10 A 15
Max. Anzahl der Leuchten Leitungsschutzschalter C16 24
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 20 %
Schutzklasse II
Betriebsart Externer LED-Treiber

1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung / CRI80 Versionen der Panel Comfort Familie erfüllen die technischen Mindestanforderungen des BEG Förderprogramms in Deutschland für energieeffiziente Leuchten

Photometrische Daten

Lichtstrom 4320 lm / 3900 lm / 3640 lm 1)
Lichtausbeute 130 lm/W 1)
Farbtemperatur 3000 K
Lichtfarbe (Bezeichnung) Warm weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs ≤3 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro­boskop-Effekte (SVM) < 0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 110 °

1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung / CRI80 Versionen der Panel Comfort Familie erfüllen die technischen Mindestanforderungen des BEG Förderprogramms in Deutschland für energieeffiziente Leuchten

Maße & Gewicht

Länge 595,00 mm
Höhe 32,00 mm
Breite 595,00 mm
Produktgewicht 1600,00 g

Materialien & Farben

Produktfarbe Weiß
Gehäusefarbe Weiß
Gehäusematerial Stahl
Material Abdeckung Polystyrol (PS)
Material der lichtemittierenden Fläche Polystyrol
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich -10…+50 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart IP40/IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK02
Dimmbar Nein
Montageart Einbau/Abgehängt/Anbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Einbaulänge 575 mm
Einbaubreite 575 mm
Einbautiefe 50,0 mm
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 70000 h 1)
Lebensdauer L90/B10 bei 25 °C 48000 h
Anzahl der Schaltzyklen 50000

1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom 730 mA
EVG - Ausgangs-Rippelstrom < 5 %
EVG - Länge 143 mm
EVG - Breite 49 mm
EVG - Höhe 30 mm
Empfohlenes Vorschaltgerät OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE

Zertifikate & Standards

Normen CE, CB, ENEC, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00011-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar

Zusätzliche Produktdaten

Zusatzfunktion MULTI SELECT
BEG förderfähig Ja

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Nein
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Additional info can be provided per individual request

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
  • Werkzeugloser elektrischer Anschluss dank Push-Button-Anschlussklemme
  • Durchverdrahtung mit enthaltener Anschlussbox möglich
  • Energieeinsparung dank hoher Systemlichtausbeute: bis zu 130 lm/W
  • Hohe Farbkonsistenz mit SDCM 3
  • Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
  • Externer Treiber für erweiterte Flexibilität und einfache Installation
  • Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
  • Sicherheitsbeleuchung möglich mit LEDVANCE Emergency Conversion Box
  • 5 Jahre Garantie
Anwendungsgebiete
  • Direkter Ersatz für Einlege-Leuchten mit Leuchtstofflampen
  • Büroräume, Konferenzräume
  • Empfangsbereiche, Eingangsbereiche, Korridore, Aufzüge
  • Geeignet für Deckeneinbausysteme mit einem Rastermaß von 600 x 600 mm
Produkteigenschaften
  • Rahmen aus stranggepresstem Aluminium
  • Polystyrol-Diffuser
  • 5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
  • Leuchtenversionen mit IoT-fähigem DALI-2 Treiber verfügbar
  • Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Technische Ausstattung
  • Zubehör für verschiedene Einbaumöglichkeiten erhältlich
  • Anschlussbox mit 5-poliger Anschlussklemme enthalten
  • Sicherungsseil für Leuchten enthalten
  • Sicherheitsklemmen vormontiert
  • Externes Vorschaltgerät enthalten
  • Geeignet für den Betrieb mit Emergency Conversion Box
Referenzen / Verweise
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4099854014864 Faltschachtel
1		 52 mm x 622 mm x 694 mm 2055.00 g 22.45 dm³
4099854014871 Versandschachtel
4		 647 mm x 222 mm x 724 mm 9302.00 g 103.99 dm³
Produktbild Produktname EAN
EM CONVERSION BOX 4058075237025
PANEL 600 SURFACE MOUNT KIT H75 4058075472914
PANEL 600 SURFACE MOUNT KIT H70 VAL 4058075402843
PANEL RECESSED MOUNT CLIPS VAL 4x 4058075409859
PANEL Suspension Kit 4058075402928

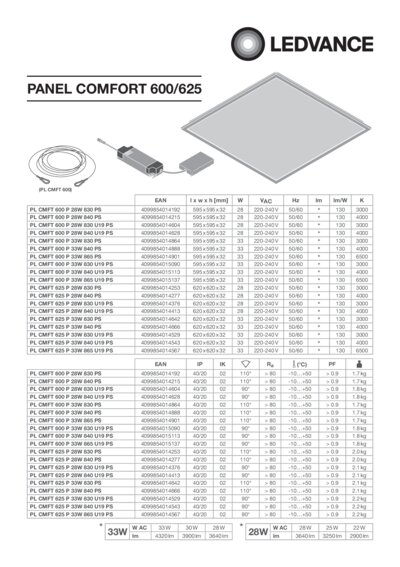

Bedienungsanleitung / Sicherheitshinweise
PL CMFT P PS PDF (3.59 MB)

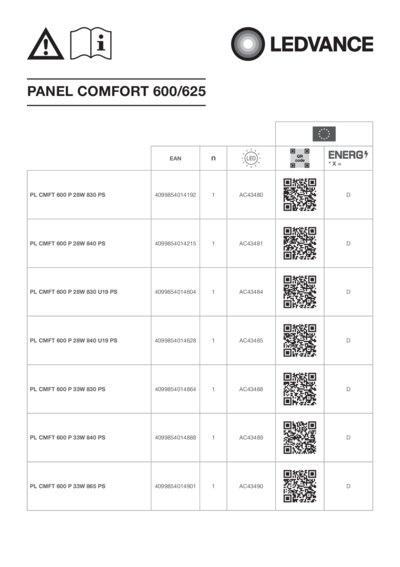

Rechtliche Hinweise
LISO Insert Panel CMFT 600 P and 625 P PDF (2.78 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)
Rechtliche Hinweise
EM Insert PL COMFORT PDF (3.17 MB)
Konformitätserklärung

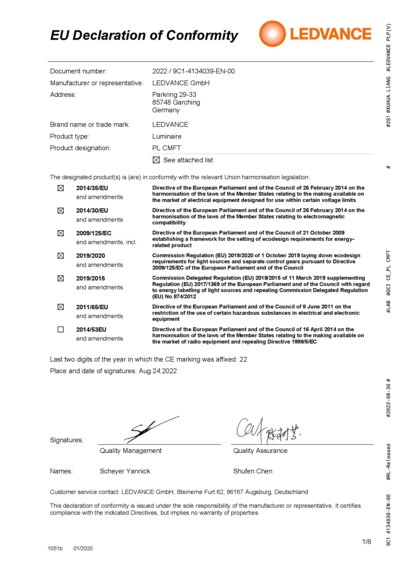

CE Declaration PL CMFT PS PDF (298.93 KB)

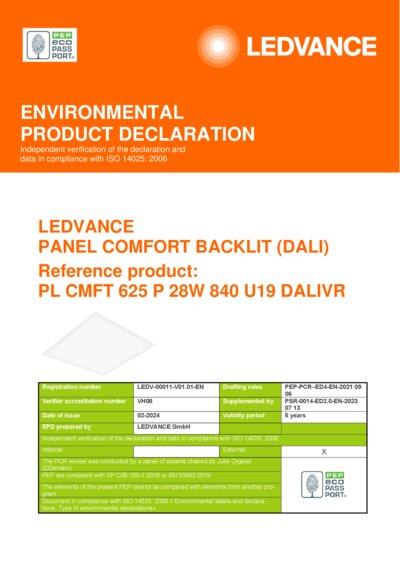

EPD
EPD EN PANEL COMFORT B ACKLIT DALI PDF (667.28 KB)

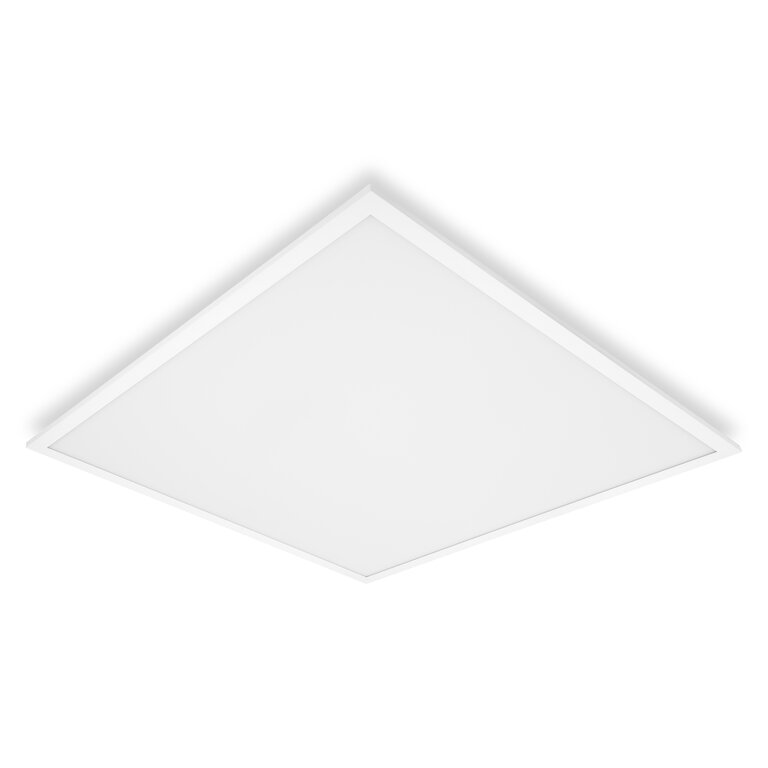

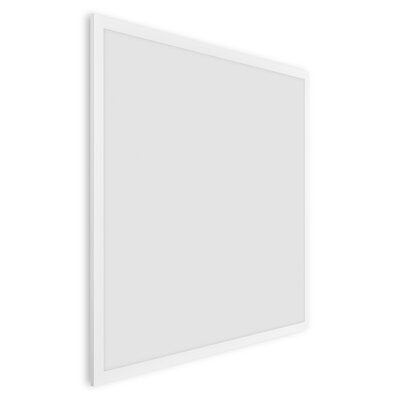

Produktbild: weißer Hintergrund, diagonal
PL PFM PL FLEX JPG (1.02 MB)
Produktbild: weißer Hintergrund, horizontal, Alternativbild
PL COMFORT DRIVER JPG (164.83 KB)

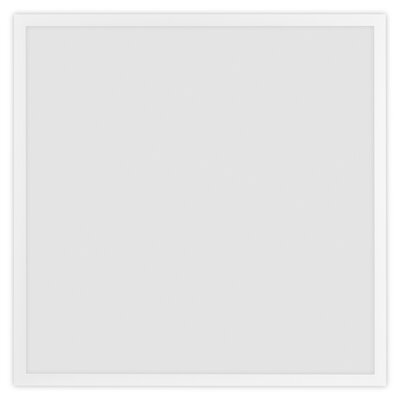

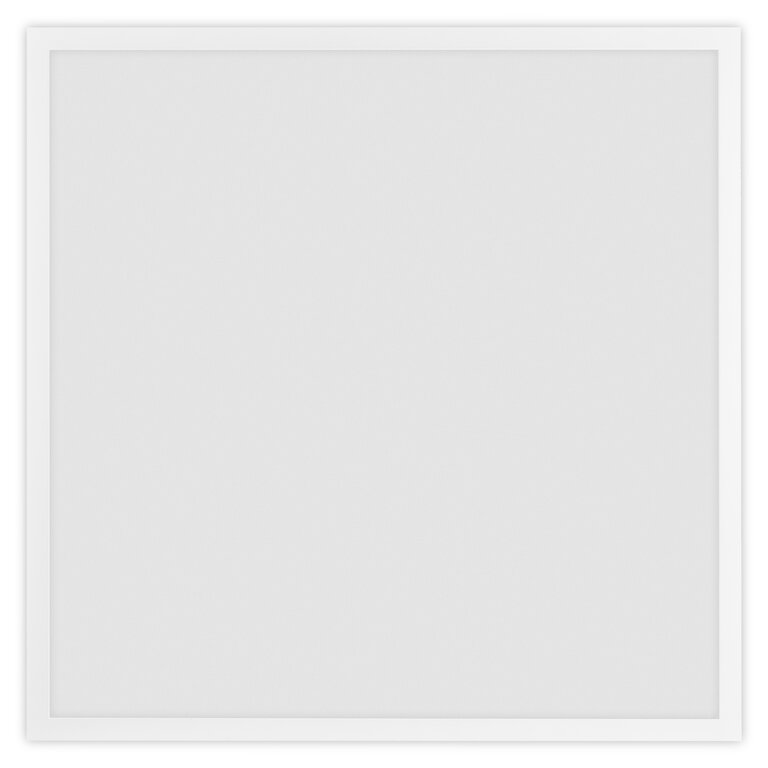

Produktbild: weißer Hintergrund, hochkant
PL PFM PL FLEX JPG (1.55 MB)

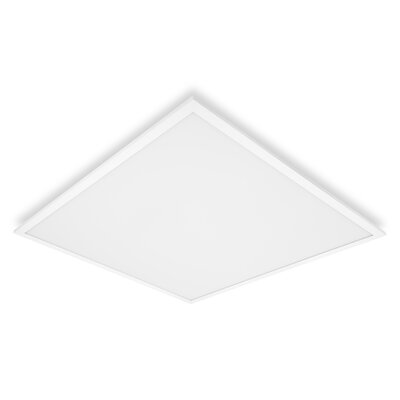

Produktbild: weißer Hintergrund, räumlich
PL PFM PL FLEX JPG (663.8 KB)
Produkt Grafik mit Buchstaben
PL PFM PL FLEX PL COMP SVG (11.29 KB)
Produkt Grafik mit Ziffern
PL PFM PL FLEX SVG (18.54 KB)
Produktlinienzeichnung, Vorderansicht, ohne Abmessungen
PL PFM PL FLEX PL COMP SVG (8.3 KB)

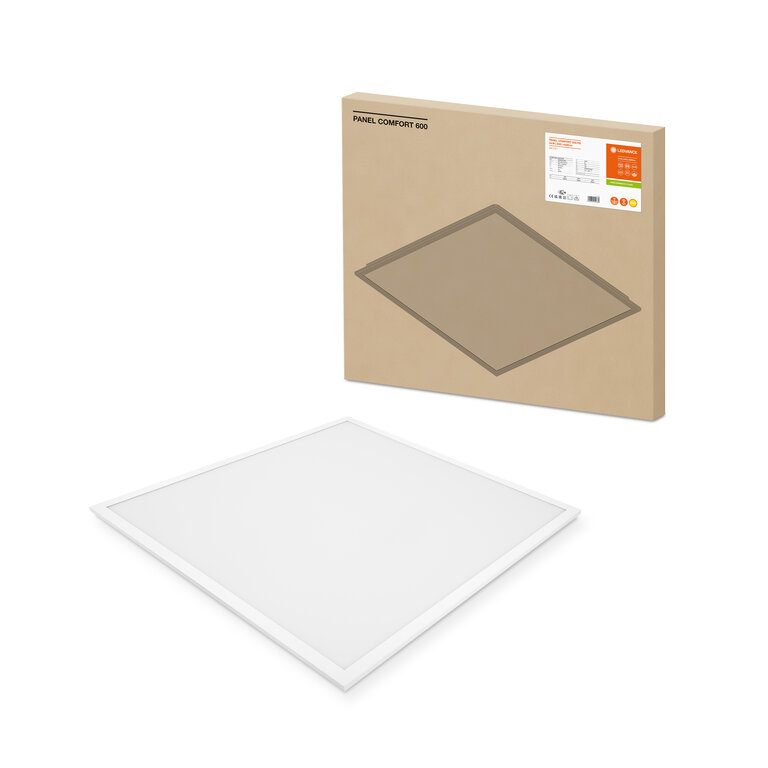

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
PANEL COMFORT 600 PS 3 3W 830 JPG (972.49 KB)

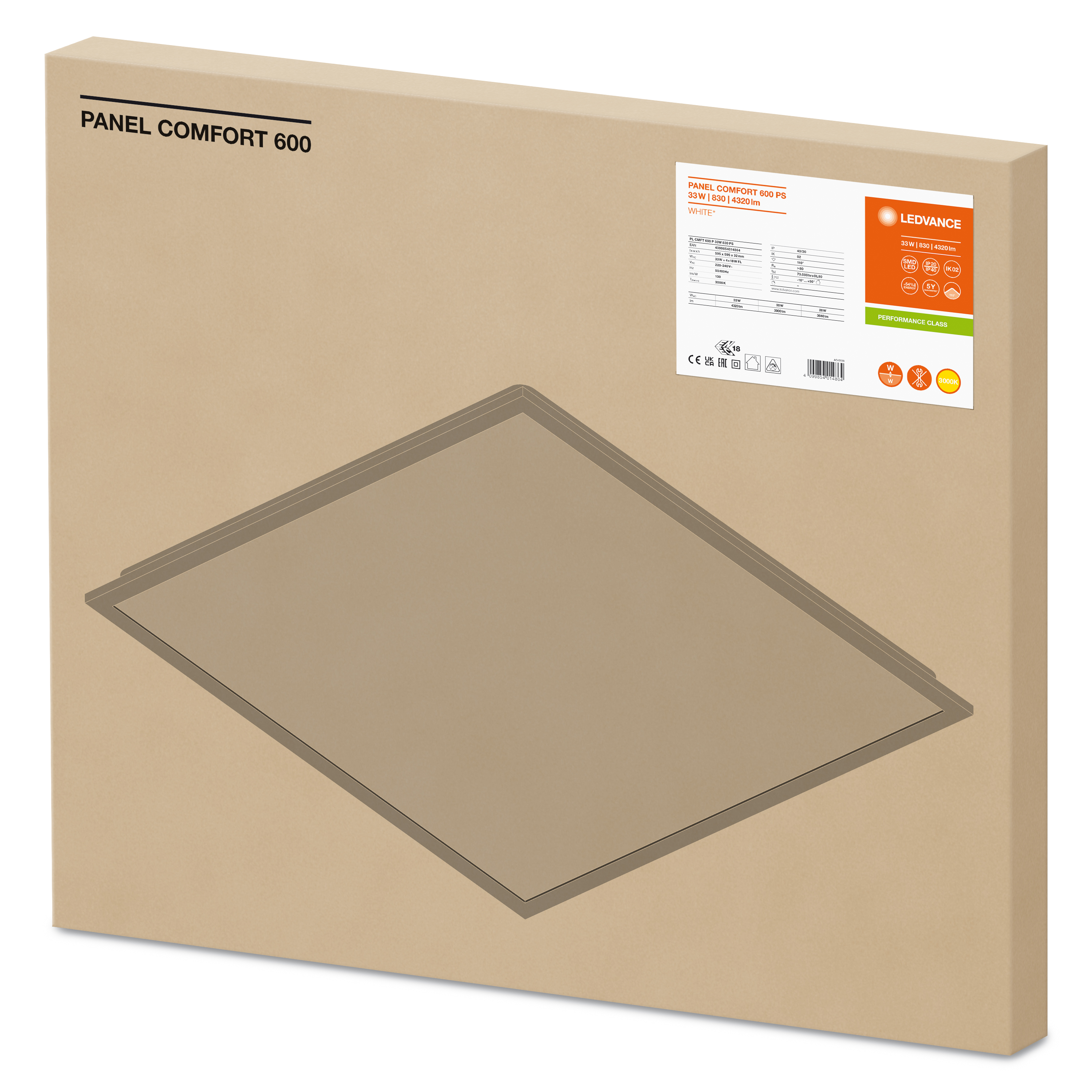

Verpackungsbild, räumlich
PANEL COMFORT 600 PS 3 3W 830 JPG (2.69 MB)

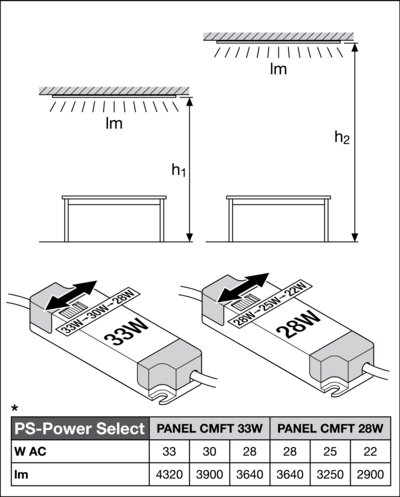

Kataloginformation 1
PL CMFT 600 P and PL C MFT 625 P PNG (213.5 KB)
Kataloginformation 2
PL CMFT PNG (101.28 KB)
Kataloginformation 5
Panel COMFORT DALI 600 625 SVG (142.28 KB)
IES-Datei (IES)
PL CMFT 600 P 33W 830 PS IES (7.89 KB)
LDT-Datei (Eulumdat)
PL CMFT 600 P 33W 830 PS LDT (9.81 KB)
ULD-Datei (DIALux)
PL CMFT 600 P 33W 830 ULD (191.49 KB)
ROLF-Datei (RELUX)
PL CMFT 600 P 33W 830 ROLF (166.89 KB)

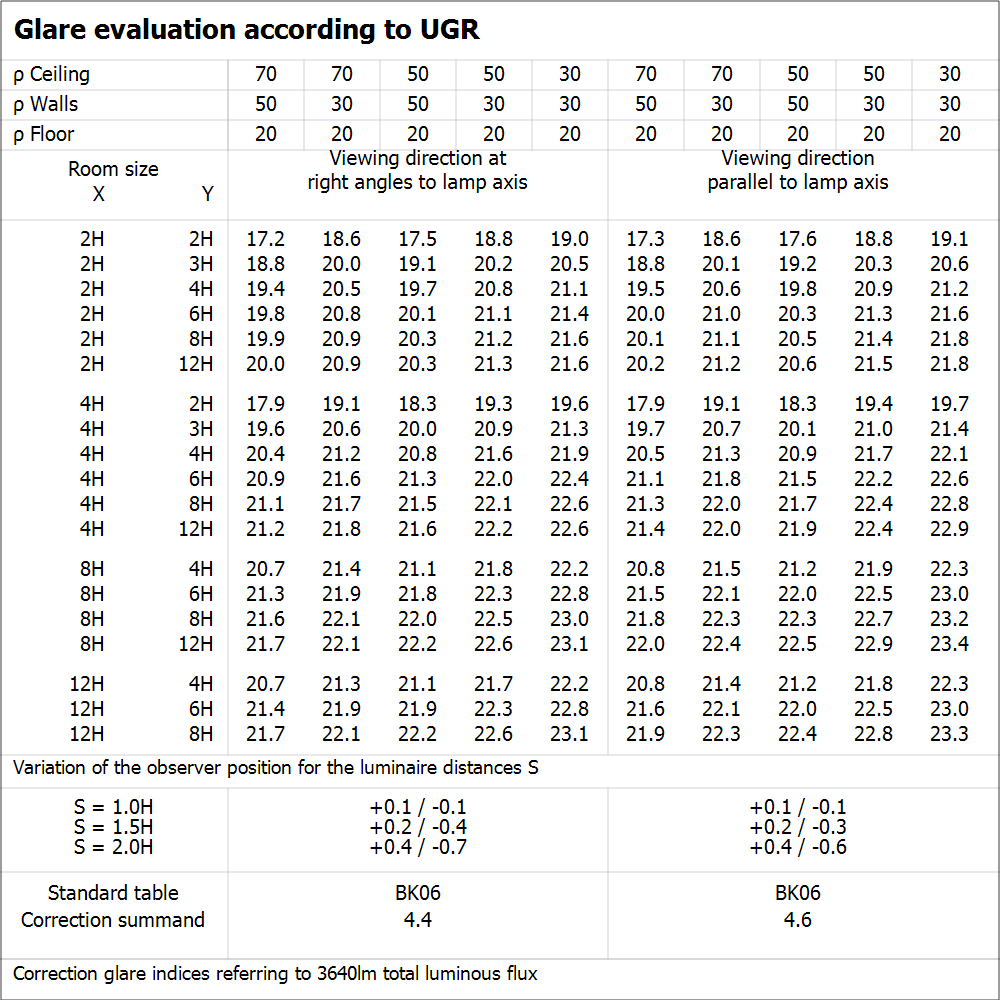

UGR-Datei (UGR-Tabelle)
PL CMFT 600 P 28W 830 PS PNG (60.48 KB)

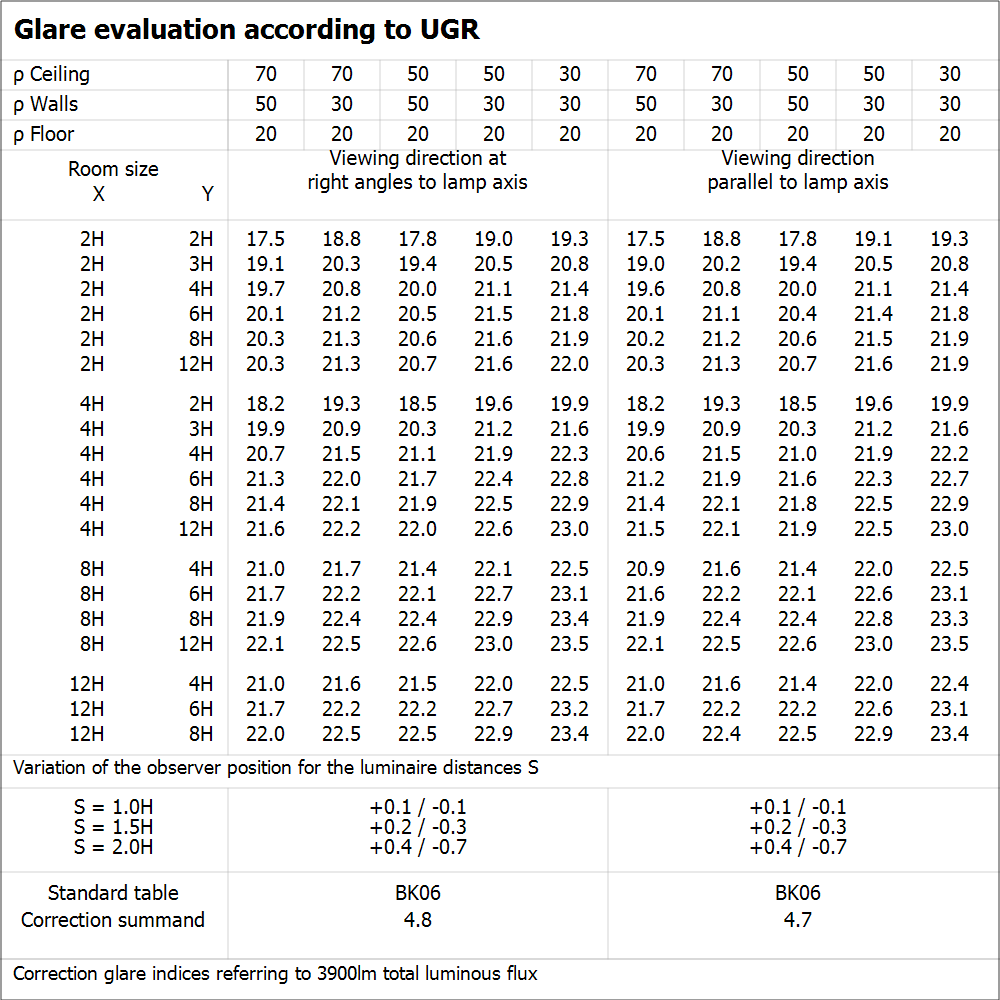

UGR-Datei (UGR-Tabelle)
PL CMFT 600 P 30W 830 PS PNG (57.6 KB)

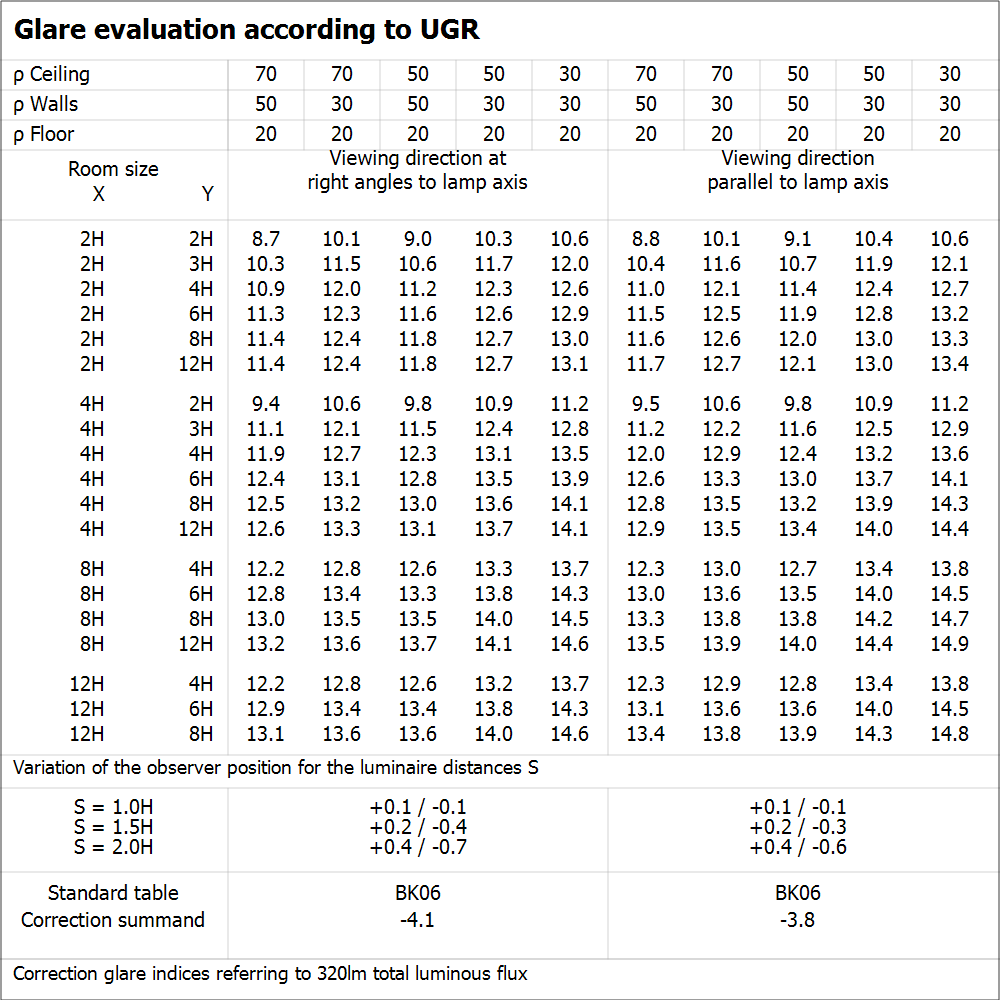

UGR-Datei (UGR-Tabelle)
PL CMFT 600 P 33W 830 PS EM CONVERSION BOX PNG (59.38 KB)
UGR-Datei (UGR-Tabelle)
PL CMFT 600 P 33W 830 PS PNG (59.12 KB)
Lichtverteilungskurve, Typ Kegel
PL CMFT 600 P 28W 830 PS SVG (16.77 KB)
Lichtverteilungskurve, Typ Kegel
PL CMFT 600 P 30W 830 PS SVG (16.77 KB)
Lichtverteilungskurve, Typ Kegel
PL CMFT 600 P 33W 830 PS EM CONVERSION BOX SVG (16.75 KB)
Lichtverteilungskurve, Typ Kegel
PL CMFT 600 P 33W 830 PS SVG (16.77 KB)
Lichtverteilungskurve, Typ Polar
PL CMFT 600 P 28W 830 PS SVG (18.01 KB)
Lichtverteilungskurve, Typ Polar
PL CMFT 600 P 30W 830 PS SVG (18.01 KB)
Lichtverteilungskurve, Typ Polar
PL CMFT 600 P 33W 830 PS EM CONVERSION BOX SVG (17.43 KB)
Lichtverteilungskurve, Typ Polar
PL CMFT 600 P 33W 830 PS SVG (18.01 KB)
BIM Revit 3D
PL_CMFT ZIP (3.06 MB)
CAD STEP dreidimensional
PL_CMFT_600 STEP (34.54 KB)
Ausschreibungstexte
PANEL COMFORT 600 PS 3 3W 830 PS-DE TXT (1.74 KB)

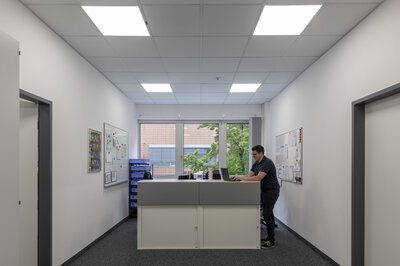

Anwendungsbilder
Schreiner Group Single Office JPG (11.9 MB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer
4099854014864 7024360 4136197 3310237 941322030
