LINEAR SURFACE IP44 DALI

Wählen Sie eine Produktversion

600 P 18W 830 WT

600 P 18W 840 WT

1200 P 32W 830 WT

1200 P 32W 840 WT

1500 P 45W 830 WT

1500 P 45W 840 WT

ÜBERSICHT

Produktbeschreibung Nennleistung Anzahl der Schaltzyklen Ausstrahlungswinkel Lichtstrom Dimmbar
LN SF IP44 DALI 600 P 18W 830 WT 18,00 W 100000 110 ° 2340 lm Ja
LN SF IP44 DALI 600 P 18W 840 WT 18,00 W 100000 110 ° 2466 lm Ja
LN SF IP44 DALI 1200 P 32W 830 WT 32,00 W 100000 110 ° 4160 lm Ja
LN SF IP44 DALI 1200 P 32W 840 WT 32,00 W 100000 110 ° 4384 lm Ja
LN SF IP44 DALI 1500 P 45W 830 WT 45,00 W 100000 110 ° 5850 lm Ja
LN SF IP44 DALI 1500 P 45W 840 WT 45,00 W 100000 110 ° 6165 lm Ja


LN SF IP44 DALI 600 P 18W 830 WT

Produktvorteile
  • Geringer Wartungsaufwand und niedrige Betriebskosten
  • Schutz vor Abfallen der Abdeckung, Diebstahl und Vandalismus durch Sicherheitsschrauben
  • Kabeleinführung an der Rückseite der Leuchte und an den Endkappen für einen einfachen elektrischen Anschluss
  • Einfache und schnelle Installation
  • Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
  • 5 Jahre Garantie
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 18,00 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 80 mA
Einschaltstrom < 18 A
Einschaltstromdauer Th50 190 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 31
Max. Anz. Leucht. an Sicherungsaut. C10 A 33
Max. Anzahl der Leuchten Leitungsschutzschalter C16 53
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 20 %
Schutzklasse I
Betriebsart Integrierter LED-Treiber

Photometrische Daten

Lichtstrom 2340 lm
Lichtausbeute 130 lm/W
Farbtemperatur 3000 K
Lichtfarbe (Bezeichnung) Warm weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs < 3 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) < 1
Messgröße für Stro­boskop-Effekte (SVM) < 0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 110 °

Maße & Gewicht

Länge 608,00 mm
Höhe 63,00 mm
Breite 166,00 mm
Produktgewicht 1500,00 g

Materialien & Farben

Produktfarbe Weiß
Gehäusefarbe Weiß
Gehäusematerial Stahl
Material Abdeckung Polycarbonat (PC)
Material der lichtemittierenden Fläche Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -40…+80 °C

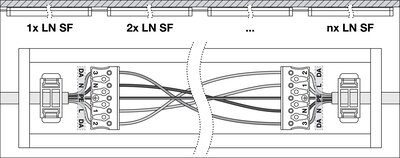

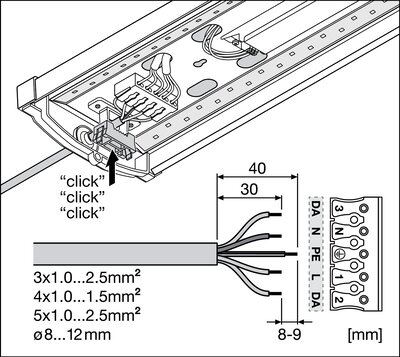

Anschlussart Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart IP44
Schutzklasse IK (Stoßfestigkeitsgrad) IK08
Dimmbar Ja
Art der Dimmung DALI2
Montageart Anbau

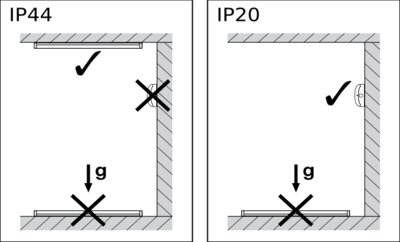

Montageort Wand, Decke
Anwendungsumgebung Innenanwendungen
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 70000 h 1)
Lebensdauer L80/B10 bei 25 °C 70000 h 1)
Lebensdauer L90/B10 bei 25 °C 50000 h
Anzahl der Schaltzyklen 100000

1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom 420 mA
EVG - Ausgangs-Rippelstrom < 10 %
Empfohlenes Vorschaltgerät OTi DALI 25/220-240/700 NFC L

Zertifikate & Standards

Normen CE, CB, ENEC, TÜV SÜD, UKCA, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
Austauschbare Lichtquelle (EPREL) Nicht austauschbar

Zusätzliche Produktdaten

Zusatzfunktion VIVARES
BEG förderfähig Ja

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Geringer Wartungsaufwand und niedrige Betriebskosten
  • Schutz vor Abfallen der Abdeckung, Diebstahl und Vandalismus durch Sicherheitsschrauben
  • Kabeleinführung an der Rückseite der Leuchte und an den Endkappen für einen einfachen elektrischen Anschluss
  • Einfache und schnelle Installation
  • Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
  • 5 Jahre Garantie
Anwendungsgebiete
  • Effizienter Ersatz für traditionelle T8- und T5-Lichtleisten
  • Öffentliche Gebäude
  • Allgemeinbeleuchtung
  • Bibliotheken, Schulen
Produkteigenschaften
  • Anbauleuchte mit direkter Lichtemission
  • Schutzart: IP44
  • Stoßfestigkeit: IK08
  • Verfügbar in 3 verschiedenen Längen: 600 mm, 1200 mm and 1500 mm
  • Hohe Lichtausbeute: bis zu 137 lm/W
  • Durchverdrahtungskabel bereits installiert
  • Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
  • Weiß lackiertes Stahlgehäuse (ähnlich RAL: 9003)
  • Diffusormaterial: UV-stabiles Polycarbonat
  • Endkappen (aus Polycarbonat) mit dem Gehäuse verschraubt
Technische Ausstattung

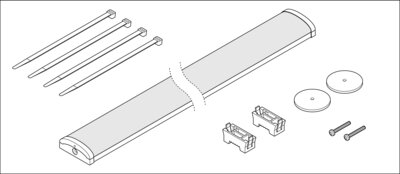

  • Ausgestattet mit Durchverdrahtungs-Kabeln und Steckern
  • Inklusive werkzeugloser Kabelzugentlastungen
Referenzen / Verweise
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4058075733398 Faltschachtel
1		 621 mm x 172 mm x 70 mm 1750.00 g 7.48 dm³
4058075733404 Versandschachtel
4		 635 mm x 302 mm x 200 mm 7620.00 g 38.35 dm³

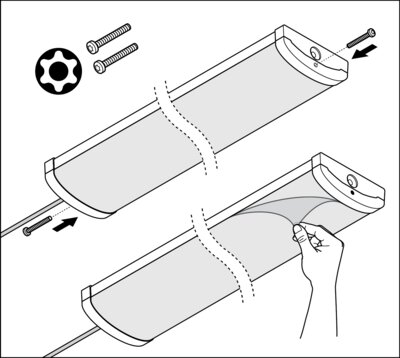

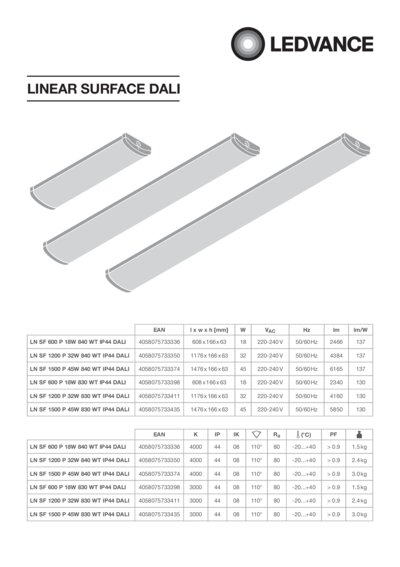

Bedienungsanleitung / Sicherheitshinweise
UI LN SF IP44 DALI PDF (4.11 MB)
Rechtliche Hinweise

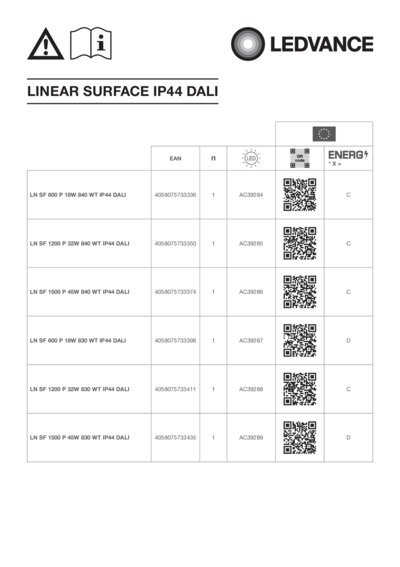

Light Source Insert LN SF P WT IP44 DALI PDF (2.69 MB)
Rechtliche Hinweise

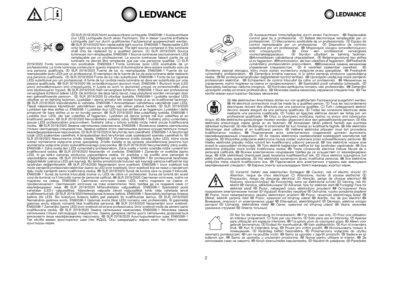

Legal insert LN SF P I P44 DALI PDF (2.58 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

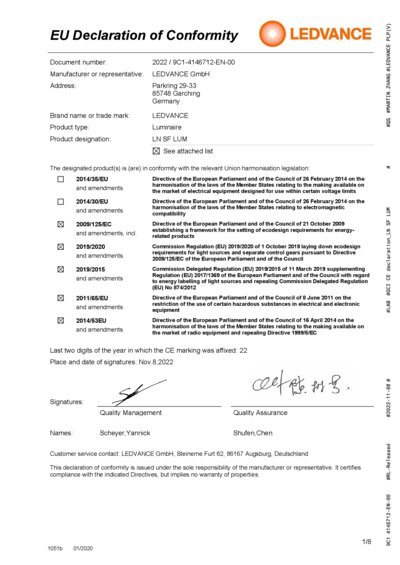

Konformitätserklärung
LN SF P WT IP44 DALI PDF (218.26 KB)

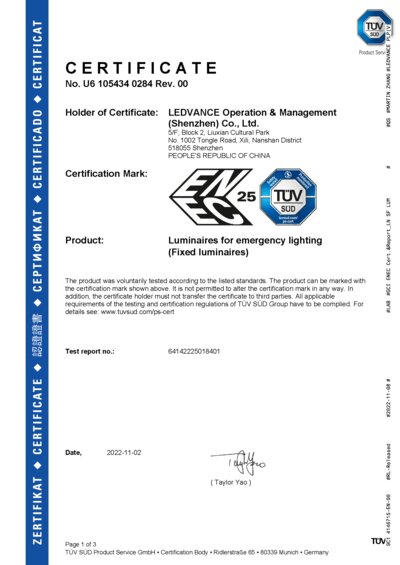

Zertifikate
ENEC LN SF IP44 DALI PDF (435.26 KB)

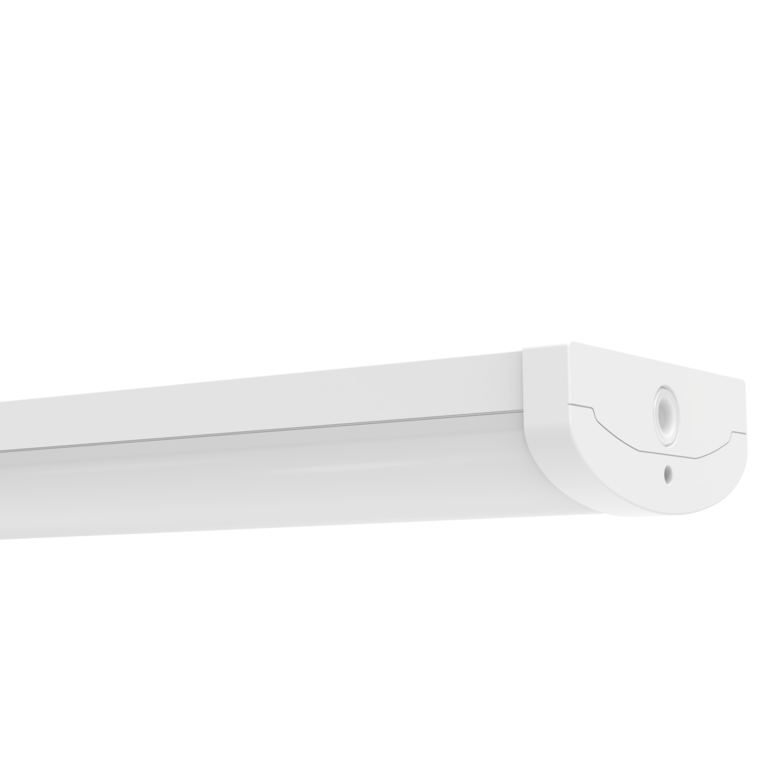

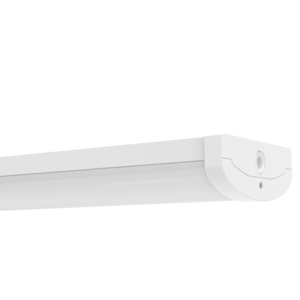

Produktbild: weißer Hintergrund, diagonal
LN SF P IP44 PNG (451.3 KB)

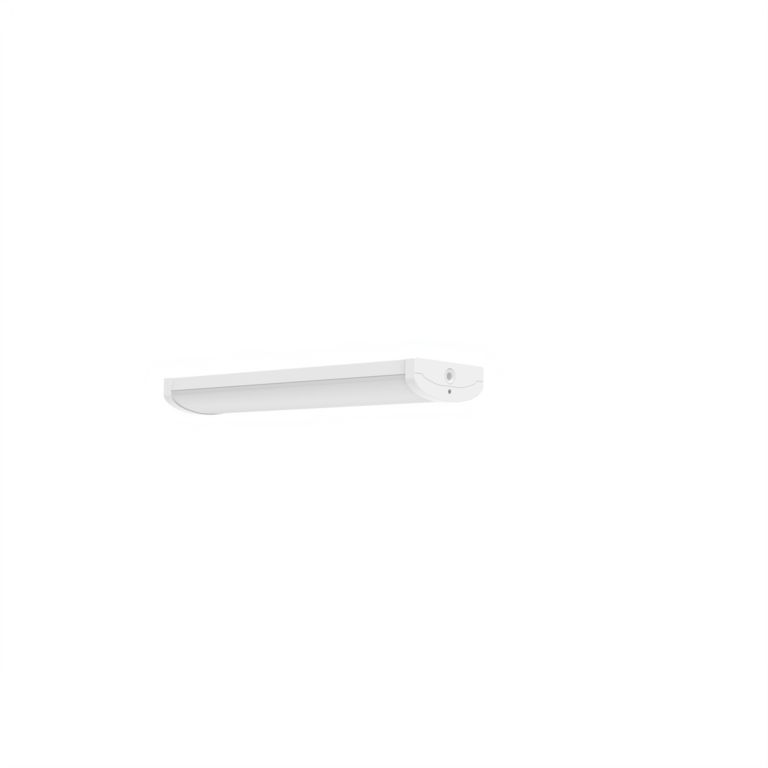

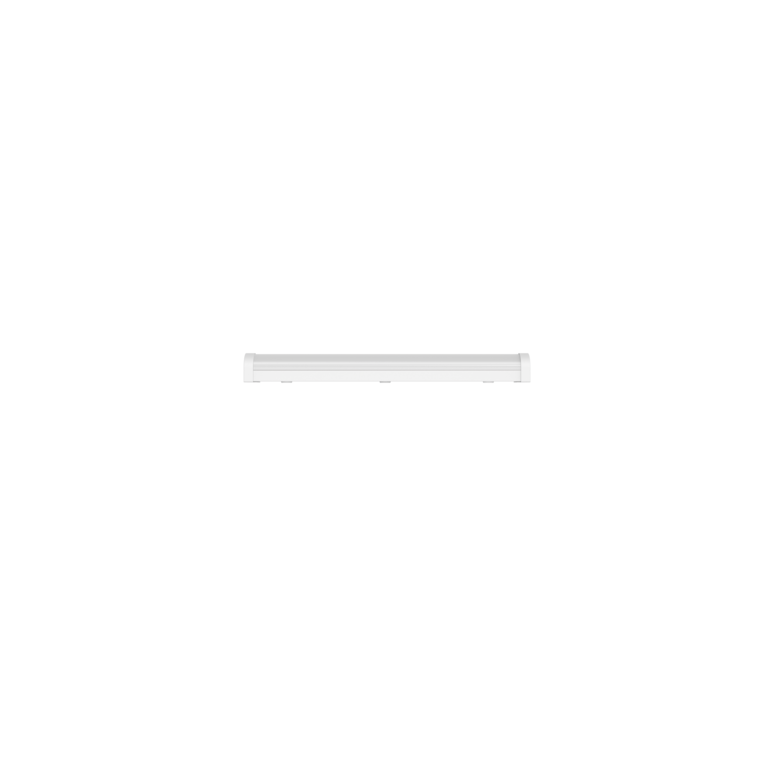

Produktbild: weißer Hintergrund, horizontal
LN SF 600 P IP44 PNG (121.97 KB)

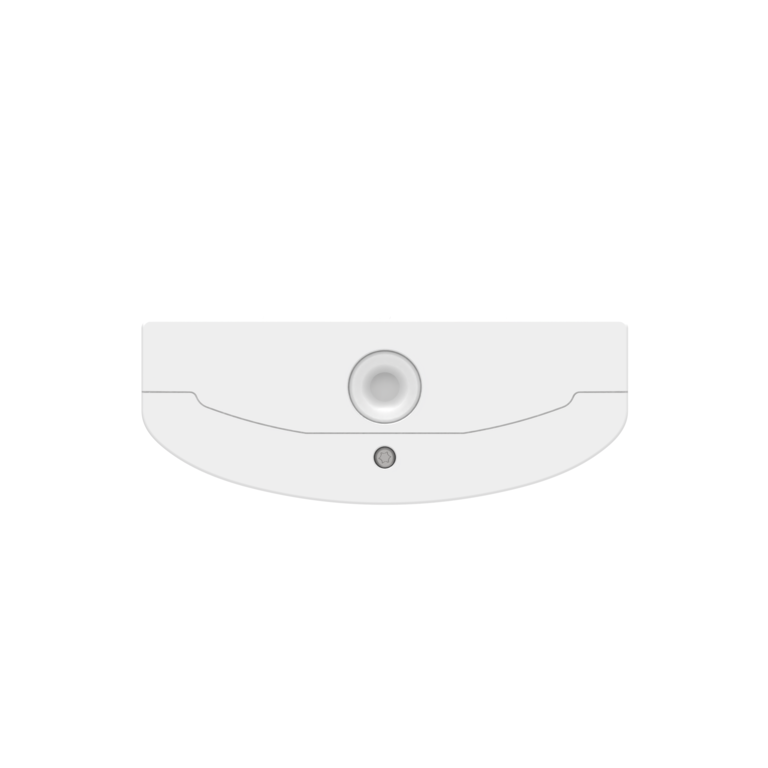

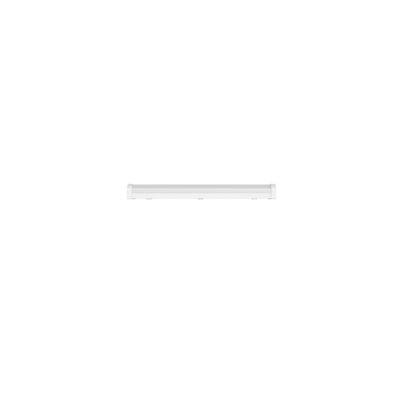

Produktbild: weißer Hintergrund, hochkant
LN SF 600 P IP44 PNG (222.77 KB)
Produkt Grafik mit Buchstaben
LN SF 600 P 18W WT IP4 4 SVG (9.74 KB)
Produkt Grafik mit Ziffern
LN SF 600 P 18W WT IP4 4 SVG (17.05 KB)
Produktlinienzeichnung - technisch
LN SF 600 P 18W WT IP4 4 SVG (6.12 KB)
Verpackungsbild, räumlich
LinearSurface60018WWTI P44 JPG (1.53 MB)
Kataloginformation 1
LN SF P WT IP44 PNG (292.23 KB)
Kataloginformation 2
LN SF P WT IP44 PNG (35.08 KB)
Kataloginformation 3
LN SF P IP44 PNG (204.67 KB)
Kataloginformation 4
LN SF P WT IP44 JPG (209.96 KB)
Kataloginformation 5
LN SF P WT IP44 JPG (187.32 KB)
Kataloginformation 6
LN SF P WT IP44 PNG (105.95 KB)
IES-Datei (IES)
LN SF 600 P 18W 830 WT IP44 DALI IES (21.55 KB)
LDT-Datei (Eulumdat)
LN SF 600 P 18W 830 WT IP44 DALI LDT (27.42 KB)
ULD-Datei (DIALux)
LN SF 600 P 18W 830 WT IP44 DALI ULD (270.85 KB)
ROLF-Datei (RELUX)
LN SF 600 P 18W 830 WT IP44 DALI ROLF (176.29 KB)
UGR-Datei (UGR-Tabelle)
LN SF 600 P 18W 830 WT IP44 DALI PNG (61.17 KB)
Lichtverteilungskurve, Typ Kegel
LN SF 600 P 18W 830 WT IP44 DALI SVG (16.77 KB)
Lichtverteilungskurve, Typ Polar
LN SF 600 P 18W 830 WT IP44 DALI SVG (17.43 KB)
BIM Revit 3D
Linear Surface IP44 G2 ZIP (6.76 MB)
CAD STEP dreidimensional
LN ST IP44 G2 600 STEP (299.78 KB)
Ausschreibungstexte
LINEAR SURFACE IP44 DA LI 600 P 18W 830 WT-DE TXT (1.56 KB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer
4058075733398 7217727 4324768 3304060 941006660
