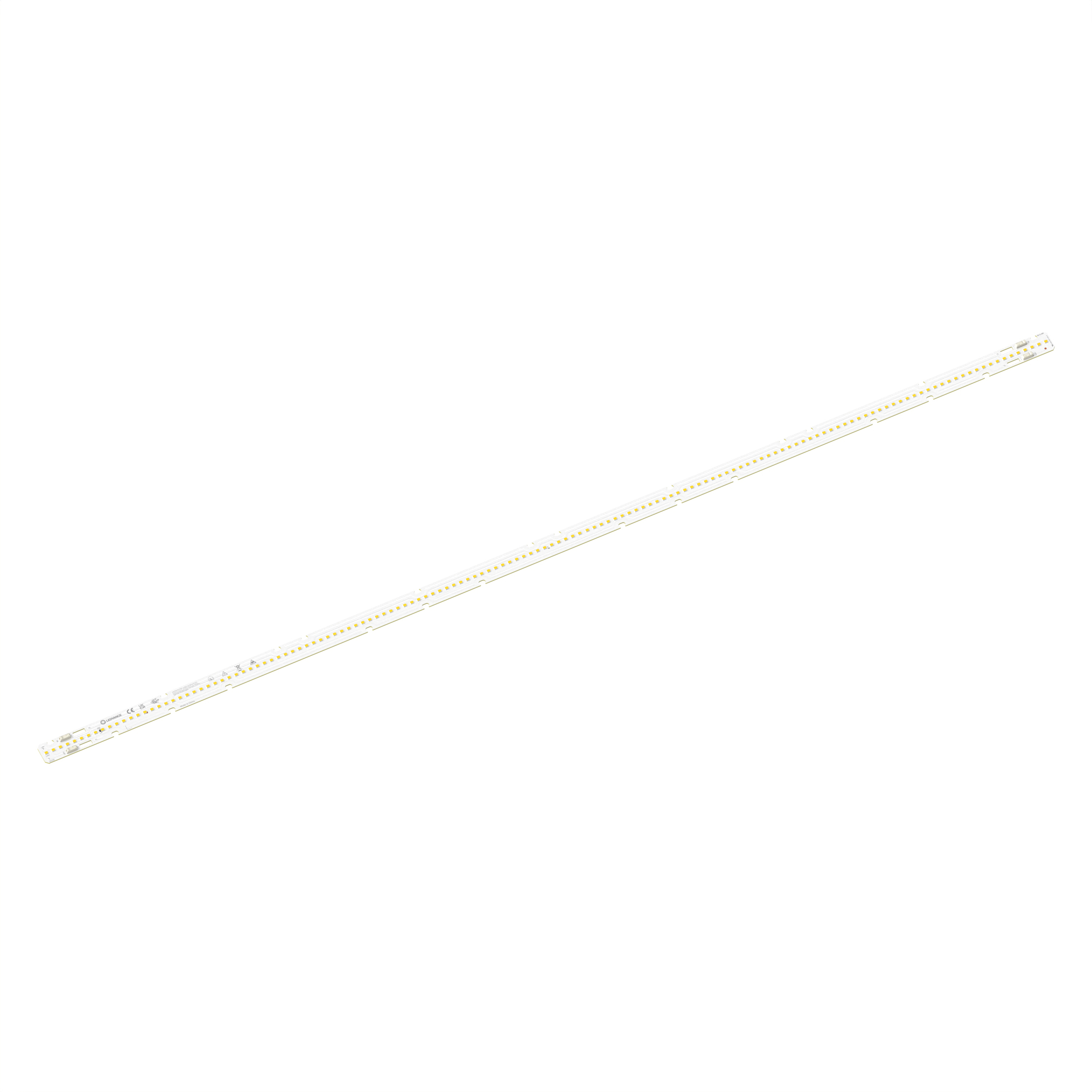

LEL P1 -8000/830/24X1120/HV/4PT white, spacial

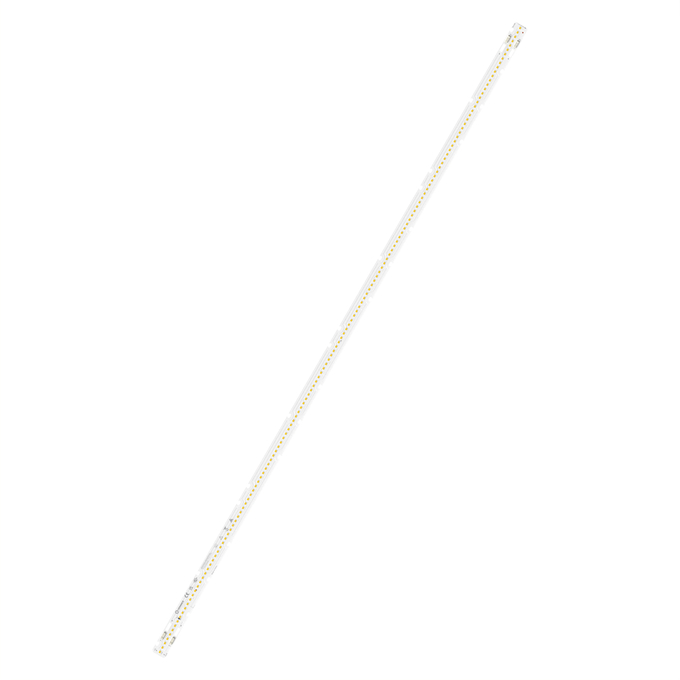

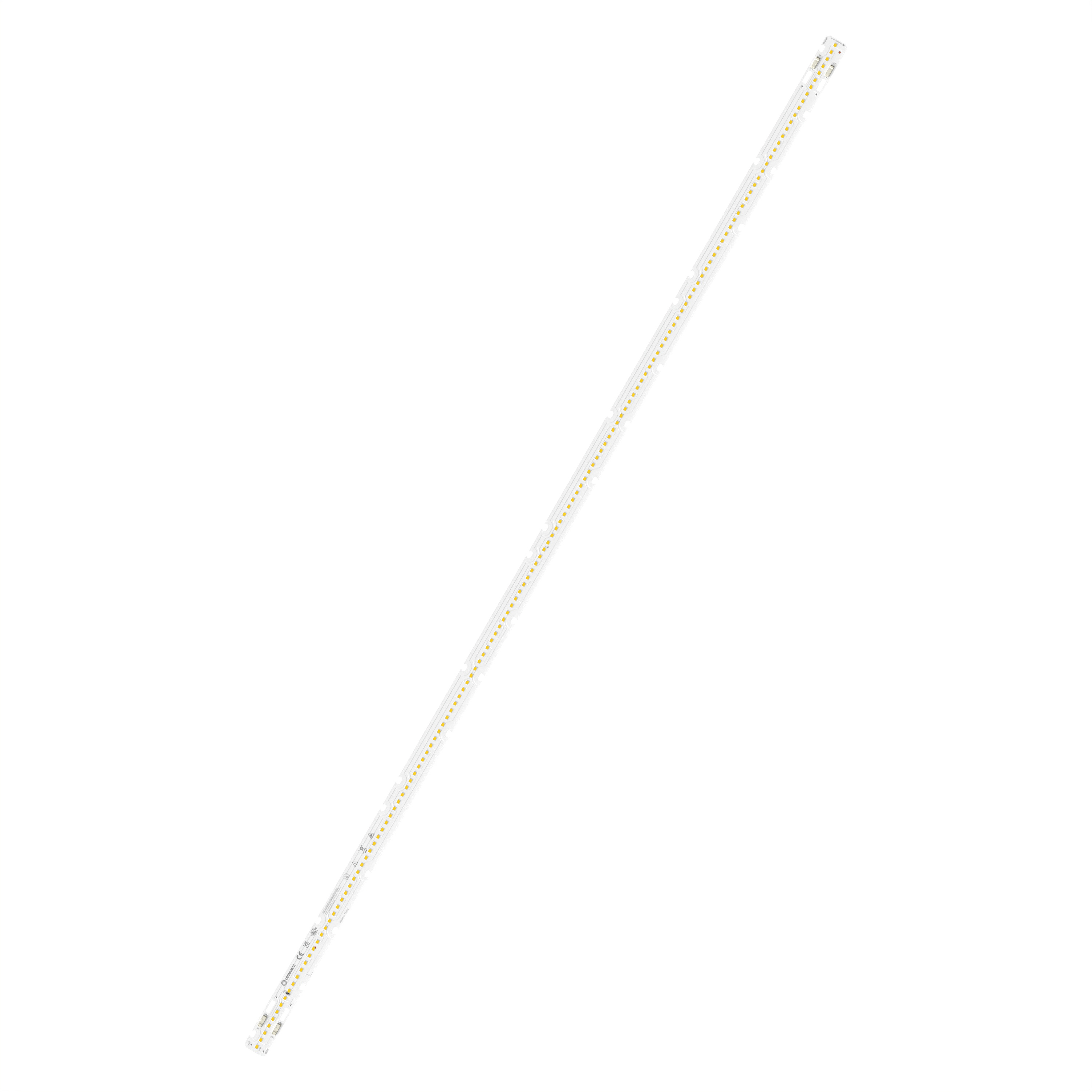

LEL P1 -8000/830/24X1120/HV/4PT white, diagonal

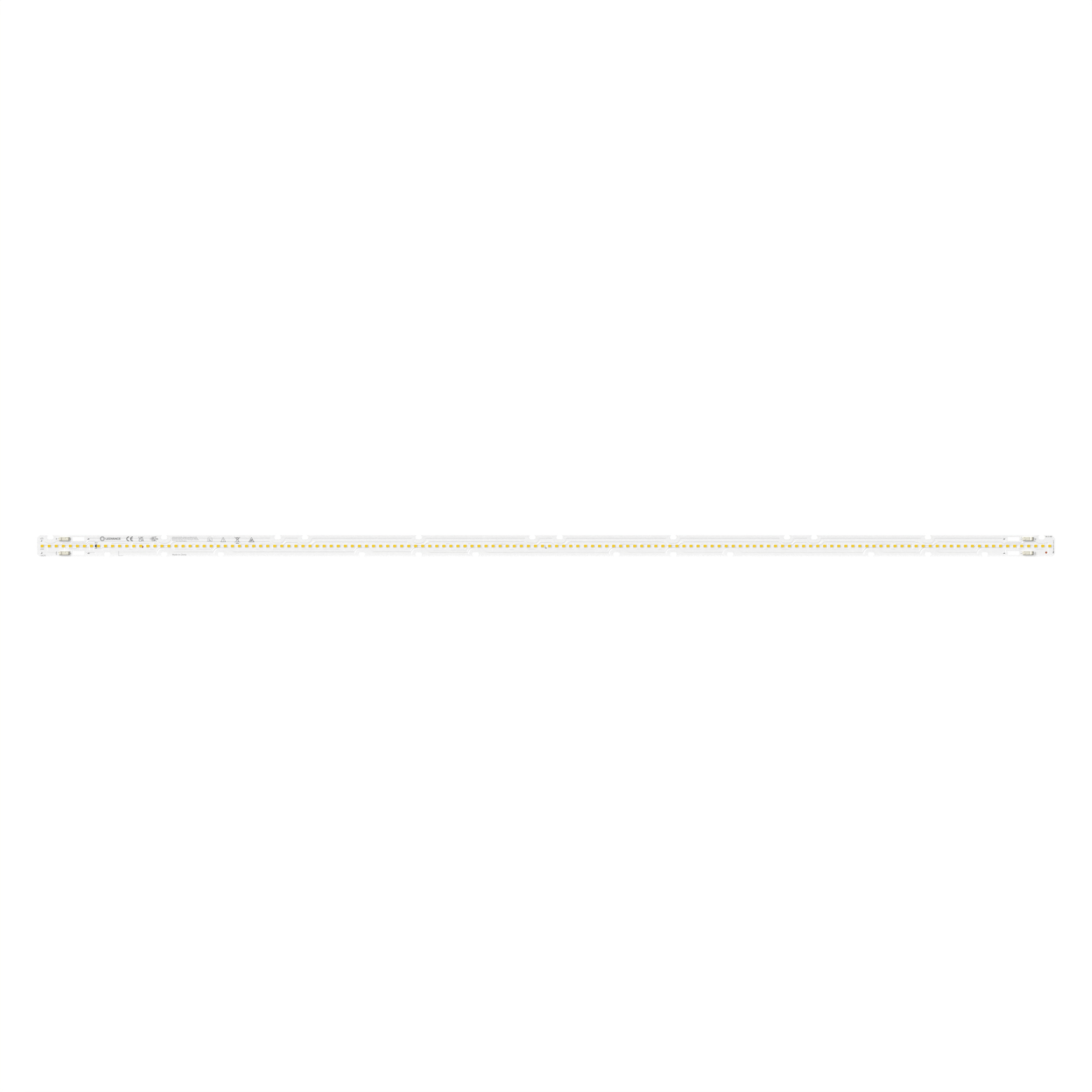

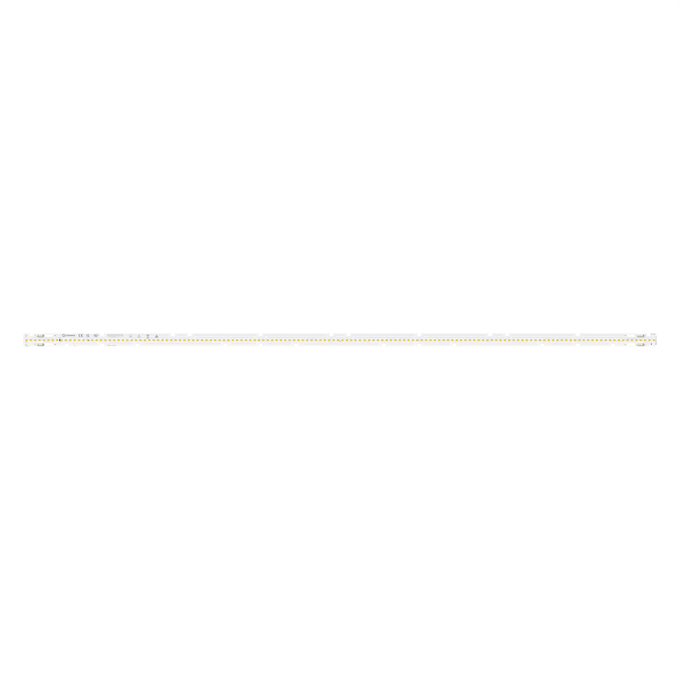

LEL P1 -8000/830/24X1120/HV/4PT white, horizontal

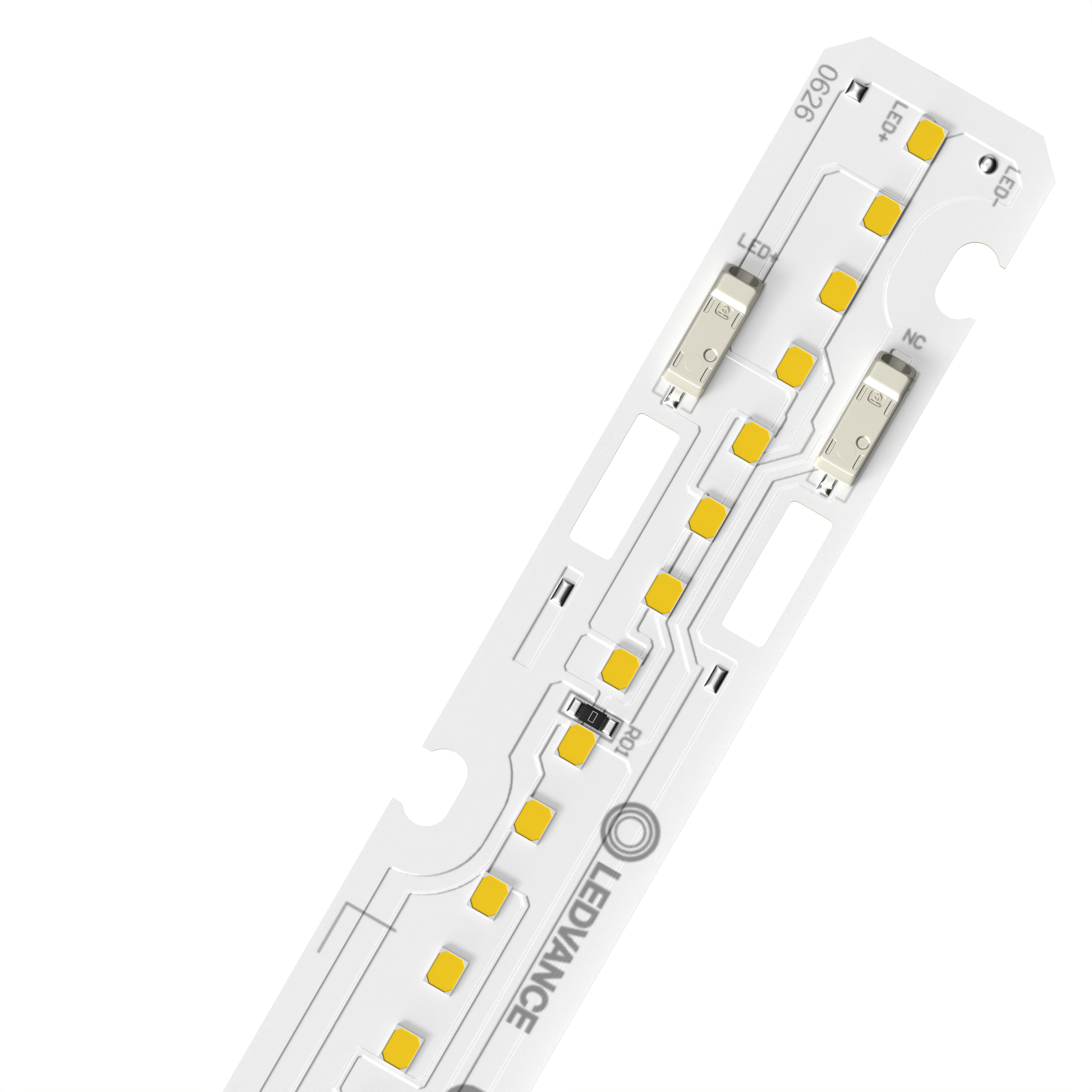

LEL P1 -8000/830/24X1120/HV/4PT white, diagonal, alternat
LIGHT ENGINES LINEAR PERFORMANCE 2000 LM/FT CRI80 1120 mm / 1400 mm - HIGH EFFICACY

LEL P1 -8000/830/24X1120/HV/4PT

GTIN: 4099854872617 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Visoko učinkovit CRI > 80 do 216 lm/W
  • Visoka homogenost boja: ≤ 3 SDCM
  • HV (NON isolated) optimized for serial connection
  • Jednostavna montaža zahvaljujući povratnom vodu struje
  • Prednji konektor (potisni terminal), opcijski stražnji konektor
  • Podesivi svjetlosni tok, učinkovitost i vijek trajanja
Područja primjene
  • Linearne svjetiljke
  • Zidne/stropne svjetiljke
  • Samostojeće svjetiljke
Karakteristike proizvoda
  • Svjetlosni tok: 2000 lm po stopi (1 stopa = 280 mm)
  • Oblik prema ZHAGA Book 7
  • Optimizirano za rad na visokom naponu s neizoliranim LED driverima (NON SELV)
  • CCT: 3000/4000/6500 K (dodatni CCT-ovi na zahtjev)
  • Dostupne duljine: 1120/1400 mm
  • Dugi vijek trajanja do 100.000 h pri temperaturi od 55 °C (L80/B10)
  • Certifikat: ENEC
Sigurnosni savjet
  • The LED module itself and all its components must not be mechanically stressed.
  • Sve električne priključke mora izvršiti kvalificirana osoba.
  • Pay attention to standard ESD precautions when installing the module.
  • Photobiological safety according to IEC 62471, risk group RG1.
Električni podaci
Nazivna snaga 36,30 W 1)
Snaga konstrukcije 36.30 W
Vrsta struje DC
Nazivna struja 285 mA 2)
Maks. ulazna struja DC 700 mA
Insulation test voltage 1,7 kV
Max. insulation operating voltage 350 V
Max. peak current 1.350 mA
Max. LF current ripple 700 mA
Insulation concept NON Isolated
ESD class Kriterij B/razina ozbiljnosti 2
1) Power consumption at tp = 25°C (NM)
2) Normal Mode (NM)
Fotometrijski podaci
Effective Luminous flux at tp = 25 °C (NM) 7.390 lm
Svjetlosni tok 7240 lm 1)
Temperatura boje 3000 K
Faktor uzvrata boje Ra 80
Boja svjetla (oznaka) Toplo bijela
Standardna devijacija usklađenosti boja 3 sdcm
Skupina fotobiološke sigurnosti prema EN62778 RG1
Faktor održ. Lumena na kraju naz.vijeka trajanja 0.96
Module efficacy at tp = 25 °C 204 lm/W
1) At tp rated = 55°C (NM)
Način rada
Typ. forward current (HE) 100 mA
Typ. Luminous flux at tp rated (HE) 2.630 lm
Max. forward voltage at tp = 25 °C (HE) 126,8 V
Min. forward voltage at tp rated (HE) 114,8 V
Module efficacy at tp rated (HE) 214 lm/W
Typ. forward current (NM) 285 mA
Typ. Luminous flux at tp rated (NM) 7.240 lm
Max. forward voltage at tp = 25 °C (NM) 133,7 V
Min. forward voltage at tp rated (NM) 120,9 V
Module efficacy at tp rated (NM) 199 lm/W
Typ. forward current (HO) 700 mA
Typ. Luminous flux at tp rated (HO) 16.210 lm
Max. forward voltage at tp = 25 °C (HO) 142,8 V
Min. forward voltage at tp rated (HO) 129,2 V
Module efficacy at tp rated (HO) 171 lm/W
Tehnički podaci svjetla
Distribucija svjetla 120 °
Vrijeme početka < 0.5 s
Informacije o LED modulu
Broj LED dioda po modulu 144
Max. tightening torque 0,5 Nm
IEC 62031 classification Ugrađeni
Dimenzije i težina
Nominal length 1.120 mm
Nominal width 24 mm
Duljina 1119,00 mm
Širina 23.60 mm
Visina 5.50 mm
Duljina pripreme žice, ulazna strana 8 - 9 mm
Nazivni presjek 0.2…0.75 mm²
Težina proizvoda 88,9 g
Temperature i radni uvjeti
Raspon okolišne temperature -40…+65 °C
Maksimalna temperatura u Tc ispitnoj točki < 85 °C
Performance temperature tp rated 55 °C
Vijek trajanja
Broj ciklusa paljenja/gašenja 200000
Lifespan L70/B10 at tc max 100.000 h
Lifespan L70/B50 at tc max 100.000 h
Lifespan L80/B10 at tc max 100.000 h
Lifespan L80/B50 at tc max 100.000 h
Lifespan L90/B10 at tc max 72.000 h
Lifespan L90/B50 at tc max 75.000 h
Lifespan L70/B10 at tp rated 100.000 h
Lifespan L70/B50 at tp rated 100.000 h
Lifespan L80/B10 at tp rated 100.000 h
Lifespan L80/B50 at tp rated 100.000 h
Lifespan L90/B10 at tp rated 72.000 h
Lifespan L90/B50 at tp rated 75.000 h
Dodatni podaci o proizvodu
Napomena o proizvodu Dostupno od rujna 2026; Operating modes: HE = High Efficiency Mode, NM = Normal Mode, HO = High Output Mode; Production tolerance of luminous flux and efficacy: ±8%; Measurement uncertainty of the stated values: ±10%
Dodana funkcija OEM by LEDVANCE
Mogućnosti
Regulabilno Da
Certifikati i standardi
Standardi CE; UKCA; ENEC; EAC
Stupanj zaštite IP00
Potrošnja energije 37.00 kWh/1000h
Razred energetske učinkovitosti C
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -40…+80 °C
Podaci o propisima o energetskom označavanju prema EU 2019/2015
Upotrijebljena rasvjetna tehnologija LED
Neusmjereni ili usmjereni NDLS
S mrežnim napajanjem ili bez mrežnog napajanja NMLS
Podnožak izvora svjetla (ili drugo električno sučelje) Constant Current:285mA
Povezani izvor svjetlosti (CLS) Ne
Izvor svjetlosti s promjenom boje Ne
Ovojnica Ne
Izvor svjetlosti visoke luminancije Ne
Zaštita od bliještanja Ne
Korelirana temperature boje SINGLE_VALUE
Izjava o ekvivalentnoj snazi Ne
Koordinata kromatičnosti x 0,434
Koordinata kromatičnosti y 0,403
Indeks uzvrata boje R9 1
Kut snopa svjetla SPHERE_360
Faktor preživljavanja 0.90
LED izvor svjetla zamjenjuje fluorescentni izvor svjetlosti Ne
EPREL ID 2782735
Broj modela AC97763
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Ne
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4099854872617 Raspakirano
1		 1,119 mm x 24 mm x 6 mm 88.90 g 0.15 dm³
4099854872624 Pakiranje za dostavu
60		 1,146 mm x 412 mm x 138 mm 6673.00 g 65.16 dm³
Pravne informacije
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Pravne informacije
Safety Insert G11218828
PDF (234.52 KB)
Pravne informacije
Legal Insert G11289513
PDF (267.29 KB)
Izjave o sukladnosti
LEL P1 HV
PDF (375.11 KB)
Slika proizvoda: bijela pozadina, dijagonala
LEL P1-8000 A
JPG (791.86 KB)
Slika proizvoda: bijela pozadina, dijagonala, alternativna slika
LEL P1-8000 PD
JPG (1.25 MB)
Slika proizvoda: bijela pozadina, vodoravno
LEL P1-8000 F
JPG (725.83 KB)
Slika proizvoda: bijela pozadina, razmak
LEL P1-8000 P
JPG (787.53 KB)
Crtež linije proizvoda, sa slovima
LEL P1-8000 F
SVG (1.04 MB)

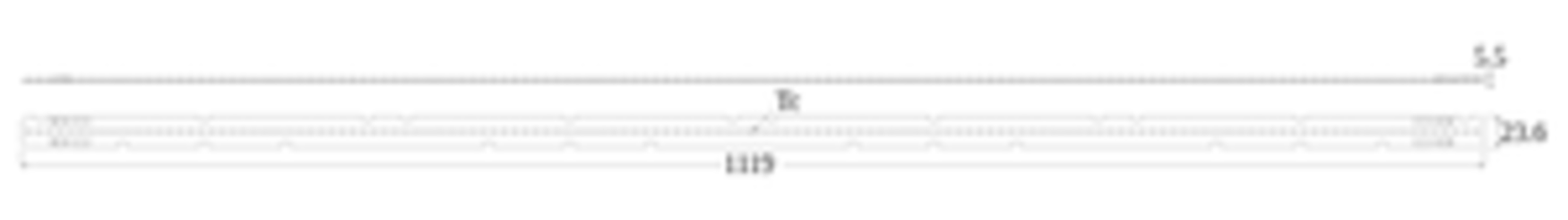

Crtež linije proizvoda, s brojevima
