DULUX LED T/E32 HF & AC MAINS VALUE 16W 840 GX24Q-3

DULUX LED T/E HF & AC MAINS VALUE

GTIN: 4058075822351 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Facile installazione
Basso consumo di energia
Semplice sostituzione della lampada grazie al design compatto
Possibile funzionamento direttamente su rete 230 V CA

Aree di applicazione

Illuminazione generale per temperature ambiente da -20 a +45 °C
Supermercati e grandi magazzini
Passaggi pedonali e corsie
Hotel, ristoranti

Caratteristiche del prodotto

LED replacement for conventional compact fluorescent lamps for use in ECG luminaires or on AC mains
Durata: fino a 30.000 ore
Attacco GX24q a quattro pin
Attacco ruotabile intorno al suo asse longitudinale (± 90°)
Grado di protezione: IP20
Lampade prive di mercurio

Consigli per la sicurezza

Always check the latest update of the compatibility list available on www.ledvance.com/ecg-compatibility.
Non adatto per operazioni con sistemi di controllo convenzionali.
L'intervallo di temperatura di funzionamento delle DULUX LED è limitato. In caso di dubbi sull'idoneità dell'applicazione, misurare la temperatura Tc sul prodotto prima dell'installazione.
Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Non toccare la lampada a mani nude.
Non deve essere utilizzato se la lampadina esterna è difettosa.

DATI ELETTRICI

Potenza nominale	16 W
Potenza di costruzione	16.00 W
Tensione nominale	220…240 V
Modalità di funzionamento	ECG, Rete AC ¹⁾
Potenza della lampada equivalente	32 W
Corrente nominale	68 mA
Tipo di corrente	Corrente alternata (CA)
Corrente di innesco	7 A
Adatto per ingresso DC	Sì
Tensione continua (cc)	186…260 V ²⁾
Frequenza di funzionamento	50/60 Hz
Frequenza di rete	50/60 Hz
Numero massimo di lampade sul c 10 A (B)	65
Massimo lampada n. su interruzione di circuito. 16 A (B)	103
Distorsione armonica totale	≤ 30 %
Fattore di potenza λ	> 0,90

¹⁾ Verificare la compatibilità ECG al ledvance.com/compatibility
²⁾ Intervallo di tensione consentito

Dati fotometrici

Flusso luminoso	1800 lm
Efficienza luminosa	112 lm/W
Fattore manten. flus lum fine du	0.70
Colore della luce (descrizione)	Bianco freddo
Temperatura di colore	4000 K
Indice di resa cromatica Ra	80
Tonalità di luce	840
Standard Deviation of Color Matching	≤6 sdcm
Fattore mantenim flusso lum car.	0.90
Metrica dello sfarfallio (flicker) (Pst LM)	1.0
Metrica dell’effetto stroboscopico (SVM)	0.4

Dati illuminotecnici

Ampiezza fascio luminoso	120 °
Tempo di riscaldamento (60 %)	‹ 0.50 s
Tempo innesco	< 0.5 s

DIMENSIONI E PESO

Lunghezza totale	155.00 mm
Diametro	41,00 mm
Diametro del tubo	45,0 mm
Peso prodotto	115,00 g

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+45 °C ¹⁾
t° max su punto di prova Tc	80 °C

¹⁾ Temperatura circostante la lampada - per apparecchi di illuminazione chiusi: temperatura all'interno dell'apparecchio luminaire

Durata

Durata L70/B50 @ 25 °C	30000 h
Numero cicli accensione / spegnimento	200000
Mantenimento flusso luminoso a f	0.70
Fattore sopravvivenza car. 6.000	≥ 0.90

ALTRE CARATTERISTICHE DEL PRODOTTO

Attacco (denominazione da norma)	GX24q-3
Contenuto di mercurio nella lampada	0.0 mg
Senza mercurio	Sì
Forma / finitura	Opaco

CARATTERISTICHE

Dimmerabile

CERTIFICATI, NORME E DIRETTIVE

Classe di efficienza energetica	E ¹⁾
Consumo di energia	16.00 kWh/1000h
Grado di protezione	IP20
Norme	CE, EAC, UKCA
Gruppo di sicurezza fotobiologic EN62778	RG0

¹⁾ Classe di efficienza energetica (CEE) su una scala da A (efficienza massima) a G (efficienza minima)

Classificazioni specifiche per paese

Numero d'ordine

DULUX LED T/E32

DATI LOGISTICI

Temperatura di stoccaggio

-20…+80 °C

Dati del regolamento sull'etichettatura energetica secondo UE 2019/2015

Tecnologia di illuminazione utilizzata	LED
Non direzionale o direzionale	NDLS
A tensione di rete o non a tensione di rete	MLS
Tipo di cappuccio della sorgente luminosa (o altra interfaccia elettrica)	GX24q-3
Sorgente luminosa connessa (CLS)	No
Sorgente luminosa regolabile in base al colore	No
Alloggiamento	no
Sorgente luminosa ad alta luminanza	No
Schermo antiriflesso	No
Tipo di temperatura del colore	SINGLE_VALUE
Alimentazione in standby	0 W
Potenza equivalente	No
Lunghezza	155,00 mm
Altezza (incl. Apparecchi cilin.)	41.00 mm
Larghezza (incl. Apparecchi rotondi)	41.00 mm
Coordinata cromatica x	0.381
Coordinata cromatica y	0.379
Indice di resa cromatica R9	1
Corrispondente angolo del fascio	SPHERE_360
Fattore di sopravvivenza	0.90
Fattore di spostamento	0.90
La sorgente luminosa LED sostituisce una sorgente luminosa fluorescente	No
EPREL ID	1404795,2206868
Numero del modello	AC46453,AC71233

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075822351	Astuccio 1	48 mm x 48 mm x 161 mm	128.00 g	0.37 dm³
4058075822368	Cartone di spedizione 10	246 mm x 102 mm x 172 mm	1408.00 g	4.32 dm³

Istruzioni per l'uso / istruzioni di sicurezza
DULUX LED T/E HF V

PDF (11.01 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
DULUX LED

PDF (385.17 KB)

Dichiarazioni di conformità
DULUX LED

PDF (261.24 KB)

Scheda prodotto -> vecchia versione del prodotto
DULUXLEDTE32HF&ACMAINS V16W840GX24Q3en

PDF (300 KB)

Elenco compatibilità ECG
Ballast compatibility DULUX LED 2025

PDF (768.4 KB)

Immagine del prodotto: sfondo bianco, diagonale con logo LEDVANCE
DULUX LED T/E HF V 16W

JPG (340.02 KB)

Immagine del prodotto: sfondo bianco, diagonale
DULUX LED T/E32 HF 16W

JPG (1.21 MB)

Immagine del prodotto: sfondo bianco, orizzontale, logo LEDVANCE
DULUX LED T/E HF V 16W

JPG (330.22 KB)

Immagine del prodotto: sfondo bianco, orizzontale
DULUX LED T/E32 HF 16W

JPG (1.16 MB)

Immagine del prodotto: sfondo bianco, verticale, logo LEDVANCE
DULUX LED T/E HF V 16W

JPG (330.91 KB)

Immagine del prodotto: sfondo bianco, verticale
DULUX LED T/E32 HF 16W

JPG (1.16 MB)

Disegno del profilo del prodotto con lettere
DULUX LED T/E32 HF 16W

SVG (15.24 KB)

Disegno del profilo del prodotto con numeri
DULUX LED T/E 32/42

SVG (14.91 KB)

Disegno del profilo del prodotto - tecnica
DULUX LED T/E32 HF 16W

SVG (8.84 KB)

Scatto combinato = Scatto Product Beauty + immagine della confezione
FC1 DULUX LED TE32 HF V 16W 840 GX24q-3

JPG (722.45 KB)

Immagine della confezione, frontale
FC1 DULUX LED TE32 HF V 16W 840 GX24q-3

JPG (451.17 KB)

Immagine della confezione, spaziale
FC1 DULUX LED TE32 HF V 16W 840 GX24q-3

JPG (677.33 KB)

Informazioni catalogo 6
LIFETIME CURVE TC_DULUX LED TE 16W 32W

SVG (39.64 KB)

Etichetta energetica
EL-4058075822351-AC464 53

PDF (21.78 KB)

Etichetta energetica
EL-4058075822351-AC712 33

PDF (21.58 KB)

File IES (IES)
DULUX LED TE32 HF V 16W 840 GX24Q-3 LEDV

IES (14.42 KB)

File LDT (Eulumdat)
DULUX LED TE32 HF V 16W 840 GX24Q-3 LEDV

LDT (10.68 KB)

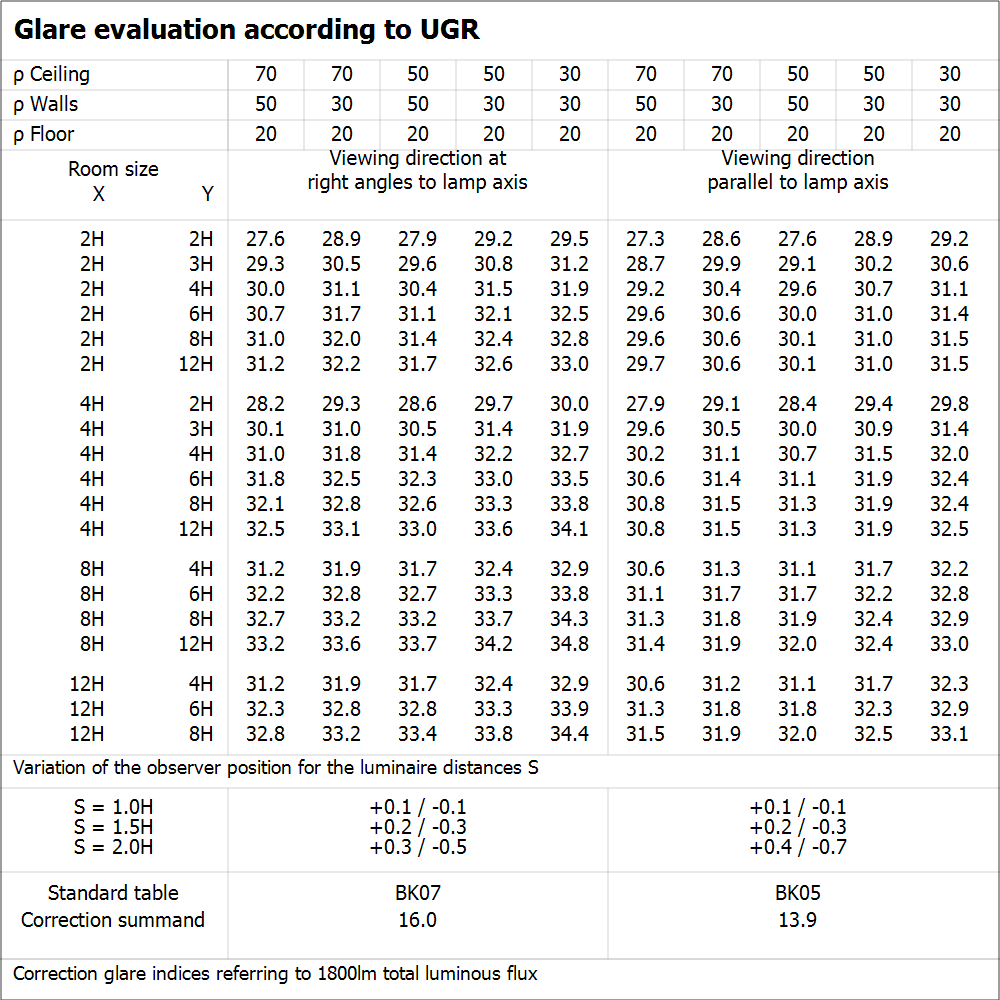

File UGR (tabella UGR)
DULUX LED TE32 HF V 16W 840 GX24Q-3 LEDV

PNG (61.76 KB)

Curva di distribuzione della luce tipo cono
DULUX LED TE32 HF V 16W 840 GX24Q-3 LEDV

SVG (16.76 KB)

Curva di distribuzione della luce tipo polare
DULUX LED TE32 HF V 16W 840 GX24Q-3 LEDV

SVG (18.21 KB)

Distribuzione della potenza spettrale
EPREL data spectral diagram PROF LEDr 4000K

PNG (116.83 KB)

EAN	Numero SEG	Numero STK	Nr. EFO	Numero ELDAS
4058075822351	8298648	4935258	3758062	941815180

Prodotto predecessore

Phase out

DULUX T/E HF & AC Mains 16 W/4000 K OSRAM DULUX T/E LED HF & AC MAINS

Sostituzione LED per CFLni con base GX24q a 4 pin per ECG
