PANEL COMFORT 625 PS
PL CMFT 625 P 33W 830 PS
GTIN: 4099854014642
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver
- Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
- Cablaggio passante possibile con box connettore incluso
- Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
- Elevata consistenza del colore con SDCM 3
- Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
- Driver esterno per maggiore flessibilità e facilità di installazione
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- Illuminazione di emergenza possibile con il box di conversione di emergenza LEDVANCE
- 5 anni di garanzia
Aree di applicazione
- Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
- Uffici, sale conferenza
- Aree di accoglienza, ingressi, corridoi, ascensori
- Adatta per sistemi a incasso da soffitto con griglia da 625 x 625 mm
Caratteristiche del prodotto
- Telaio in alluminio estruso
- Diffusore in polistirene
- Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
- Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT
- Durata (L80/B10): 70.000 ore (a 25 °C)
Apparecchiatura / Accessori
- Accessori disponibili per diverse opzioni di montaggio
- Box connettore con terminale a 5 poli incluso
- Staffe di sicurezza preinstallate
- Dispositivo di controllo esterno incluso
- Adatto per l'uso con scatola di conversione di emergenza separata
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 33 W / 30 W / 28 W 1) |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 150,000 mA |
| Corrente di innesco | 9 A |
| Limit.corrente inrush Th50 | 690 µs |
| Num. Max. di lum. su interruttore B16 A | 14 |
| Num. Max. di lum. su interruttore C10 A | 15 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 24 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | External LED driver |
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza / Le versioni CRI80 della famiglia Panel Comfort soddisfano i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per apparecchi di illuminazione ad alta efficienza energe
Dati fotometrici
| Flusso luminoso | 4320 lm / 3900 lm / 3640 lm 1) |
| Efficienza luminosa | 130 lm/W 1) |
| Temperatura di colore | 3000 K |
| Colore della luce (descrizione) | Bianco caldo |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | ≤3 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | <1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 110 ° |
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza / Le versioni CRI80 della famiglia Panel Comfort soddisfano i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per apparecchi di illuminazione ad alta efficienza energe
DIMENSIONI E PESO
| Lunghezza | 620,00 mm |
| Altezza | 32,00 mm |
| Larghezza | 620,00 mm |
| Peso prodotto | 1820,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polystyrene (PS) |
| Materiale superficie che emette la luce | Polistirolo |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -10…+50 °C |
| Temperatura di stoccaggio | -20…+80 °C |
| Tipo di collegamento | Terminale senza vite a 5 poli (L,N,PE,DA+,DA-) |
| Grado di protezione | IP40/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK02 |
| Dimmerabile | No |
| Montaggio tipo | Incasso/Sospensione/Superficie |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Lunghezza per il montaggio | 600,0 mm |
| Larghezza per il montaggio | 600,0 mm |
| Profondità di incasso | 50,0 mm |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 100000 h 1) |
| Durata L80/B10 @ 25 °C | 70000 h 1) |
| Durata L90/B10 @ 25 °C | 48000 h |
| Numero cicli accensione / spegnimento | 50000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 730 mA |
| ECG - Tensione di uscita | < 5 % |
| ECG - Lunghezza | 143 mm |
| ECG - Larghezza | 49 mm |
| ECG - Altezza | 30 mm |
| Alimentatore consigliato | OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE |
ILLUMINAZIONE DI EMERGENZA
| Tipo di illuminazione di emergenza (EL) | Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00011-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Funzione aggiunta | MULTI SELECT |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Additional info can be provided per individual request |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854014642 | Astuccio 1 |
52 mm x 647 mm x 719 mm | 2247.00 g | 24.19 dm³ |
| 4099854014659 | Cartone di spedizione 4 |
672 mm x 227 mm x 749 mm | 10213.00 g | 114.26 dm³ |
| Immagine del prodotto | Nome del prodotto | EAN |
|---|---|---|
|
EM CONVERSION BOX | 4058075237025 |
|
PANEL RECESSED MOUNT CLIPS VAL 4x | 4058075409859 |
|
PANEL Suspension Kit | 4058075402928 |
Istruzioni per l'uso / istruzioni di sicurezza
PL CMFT P PS
PL CMFT P PS
Informazioni legali
LISO Insert Panel CMFT 600 P and 625 P
LISO Insert Panel CMFT 600 P and 625 P
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
EM Insert PL COMFORT
EM Insert PL COMFORT
Dichiarazioni di conformità
CE Declaration PL CMFT PS
CE Declaration PL CMFT PS
EPD
EPD EN PANEL COMFORT BACKLIT DALI
EPD EN PANEL COMFORT BACKLIT DALI
Immagine del prodotto: sfondo bianco, diagonale
PL PFM 625 30W
PL PFM 625 30W
Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
PL COMFORT DRIVER
PL COMFORT DRIVER
Immagine del prodotto: sfondo bianco, verticale
PL PFM 625 30W
PL PFM 625 30W
Immagine del prodotto: sfondo bianco, spaziale
PL PFM 625 30W
PL PFM 625 30W
Disegno del profilo del prodotto con lettere
PL PFM 625 30W
PL PFM 625 30W
Disegno del profilo del prodotto con numeri
PL PFM PL FLEX
PL PFM PL FLEX
Disegno del profilo del prodotto, fronte, senza dimensioni
PL PFM 625 30W
PL PFM 625 30W

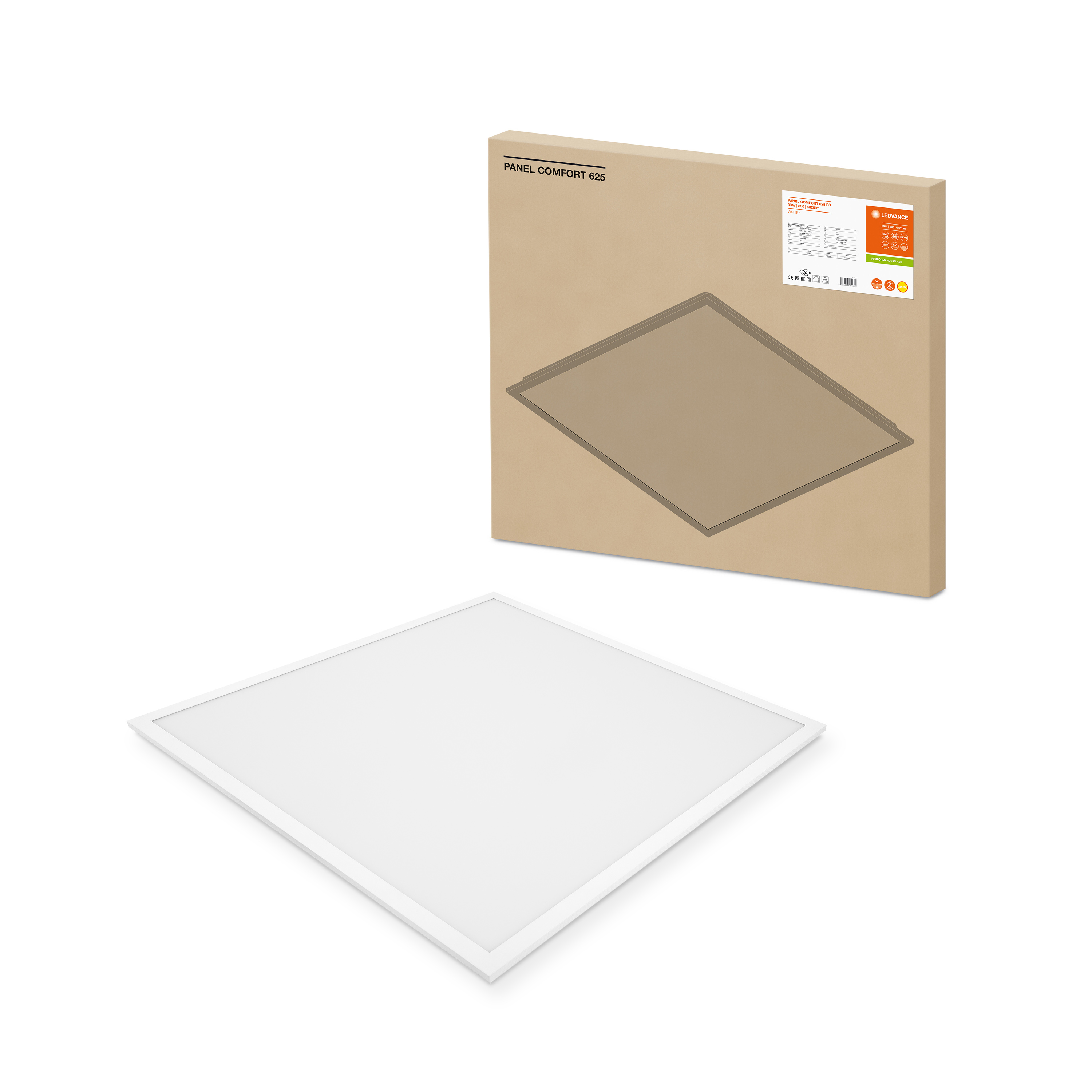

Scatto combinato = Scatto Product Beauty + immagine della confezione
PANEL COMFORT 625 PS 33W 830
PANEL COMFORT 625 PS 33W 830

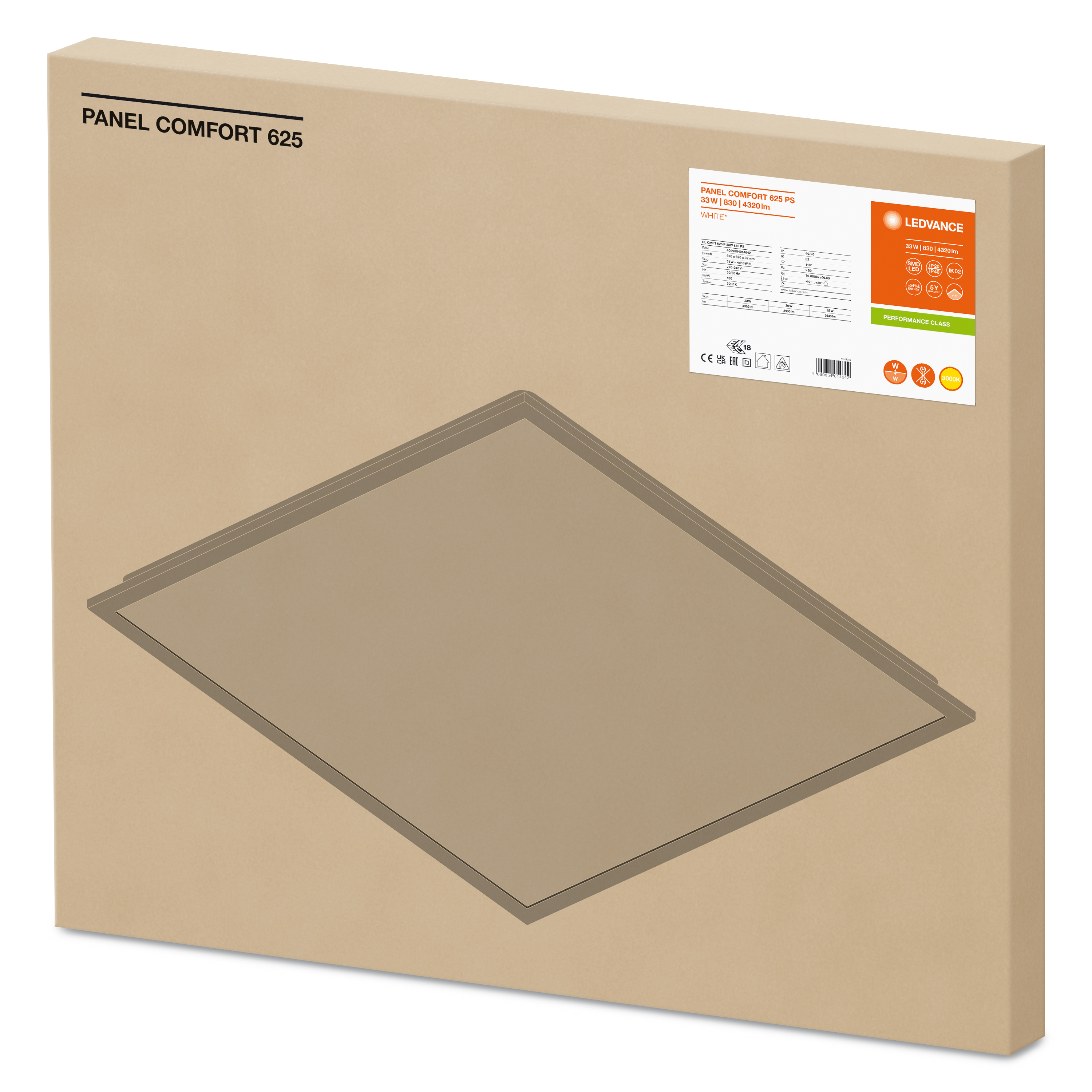

Immagine della confezione, spaziale
PANEL COMFORT 625 PS 33W 830
PANEL COMFORT 625 PS 33W 830
Informazioni catalogo 1
PL CMFT 600 P and PL CMFT 625 P
PL CMFT 600 P and PL CMFT 625 P
Informazioni catalogo 2
PL CMFT
PL CMFT
Informazioni catalogo 5
Panel COMFORT DALI 600 625
Panel COMFORT DALI 600 625
File IES (IES)
PL CMFT 625 P 33W 830 PS
PL CMFT 625 P 33W 830 PS
File LDT (Eulumdat)
PL CMFT 625 P 33W 830 PS
PL CMFT 625 P 33W 830 PS
File ULD (DIALux)
PL CMFT 625 P 33W 830
PL CMFT 625 P 33W 830
File ROLF (RELUX)
PL CMFT 625 P 33W 830
PL CMFT 625 P 33W 830

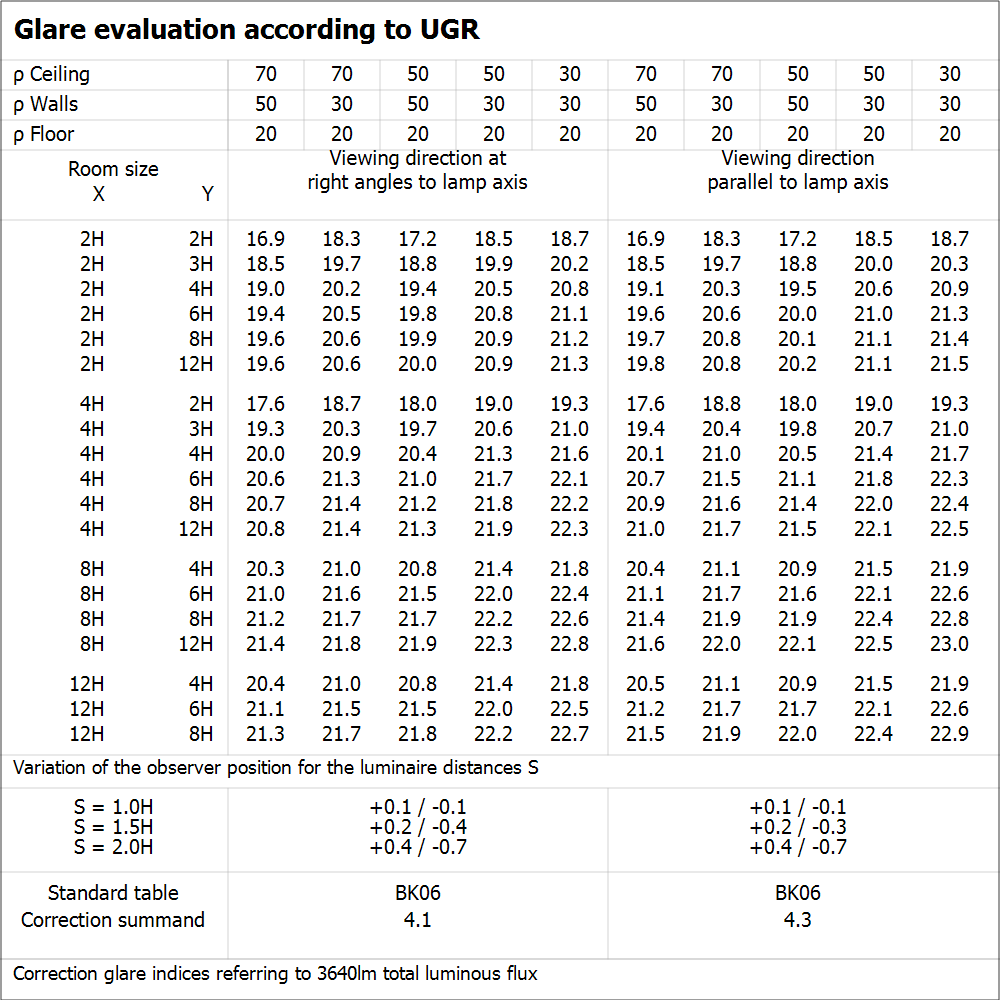

File UGR (tabella UGR)
PL CMFT 625 P 28W 830 PS
PL CMFT 625 P 28W 830 PS

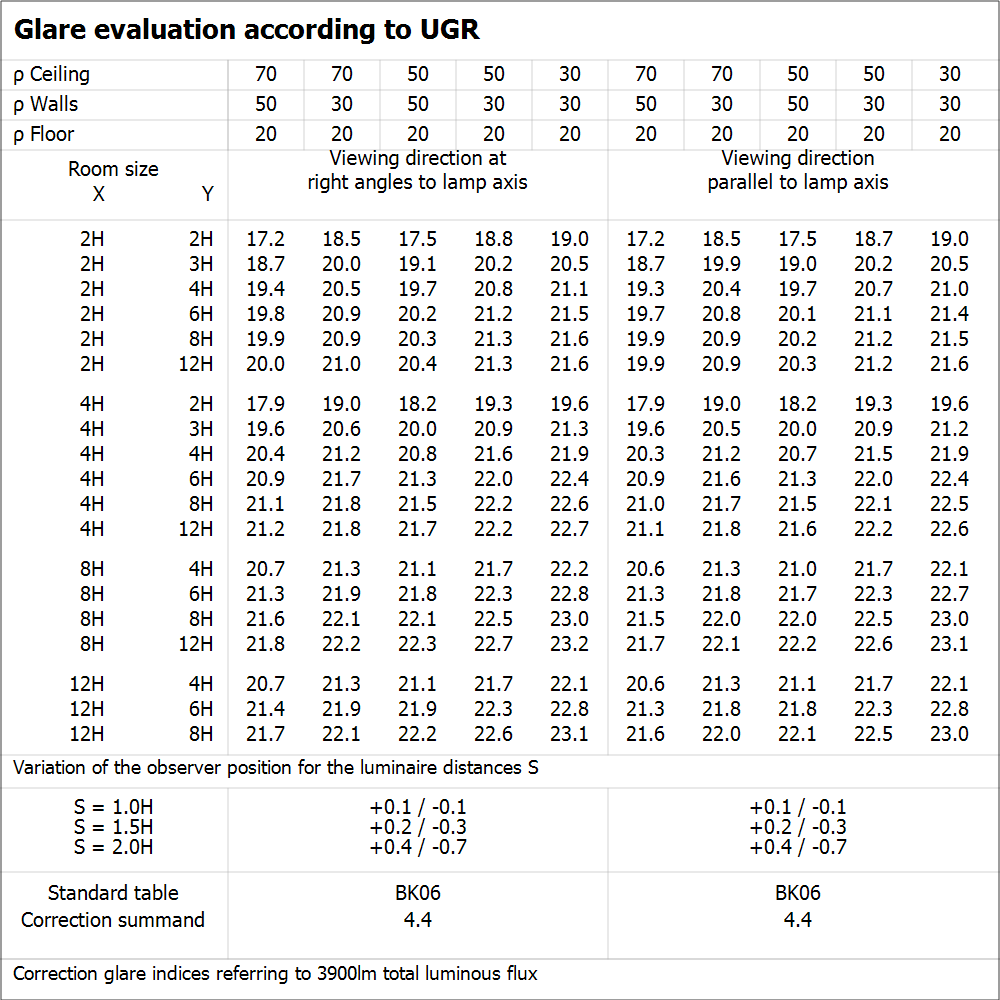

File UGR (tabella UGR)
PL CMFT 625 P 30W 830 PS
PL CMFT 625 P 30W 830 PS

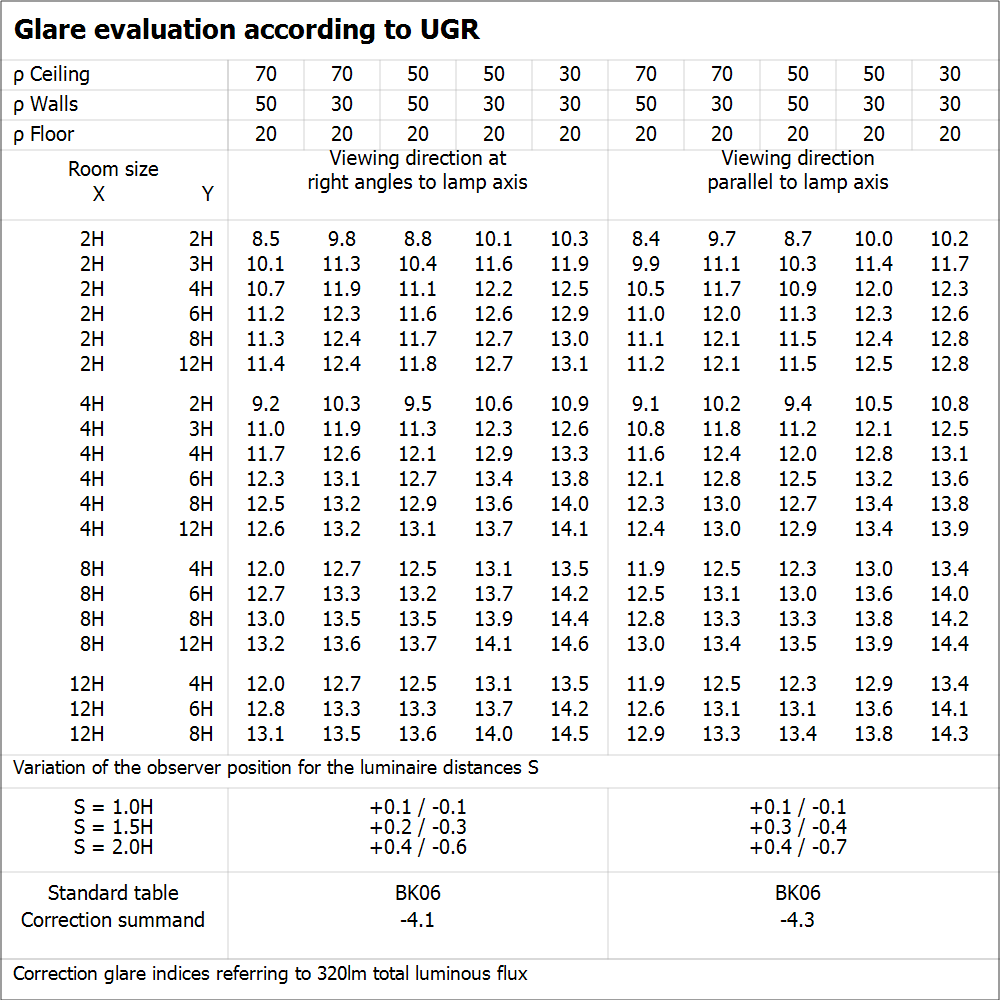

File UGR (tabella UGR)
PL CMFT 625 P 33W 830 PS EM CONVERSION BOX
PL CMFT 625 P 33W 830 PS EM CONVERSION BOX
File UGR (tabella UGR)
PL CMFT 625 P 33W 830 PS
PL CMFT 625 P 33W 830 PS
Curva di distribuzione della luce tipo cono
PL CMFT 625 P 28W 830 PS
PL CMFT 625 P 28W 830 PS
Curva di distribuzione della luce tipo cono
PL CMFT 625 P 30W 830 PS
PL CMFT 625 P 30W 830 PS
Curva di distribuzione della luce tipo cono
PL CMFT 625 P 33W 830 PS EM CONVERSION BOX
PL CMFT 625 P 33W 830 PS EM CONVERSION BOX
Curva di distribuzione della luce tipo cono
PL CMFT 625 P 33W 830 PS
PL CMFT 625 P 33W 830 PS
Curva di distribuzione della luce tipo polare
PL CMFT 625 P 28W 830 PS
PL CMFT 625 P 28W 830 PS
Curva di distribuzione della luce tipo polare
PL CMFT 625 P 30W 830 PS
PL CMFT 625 P 30W 830 PS
Curva di distribuzione della luce tipo polare
PL CMFT 625 P 33W 830 PS EM CONVERSION BOX
PL CMFT 625 P 33W 830 PS EM CONVERSION BOX
Curva di distribuzione della luce tipo polare
PL CMFT 625 P 33W 830 PS
PL CMFT 625 P 33W 830 PS
BIM Revit 3D
PL_CMFT
PL_CMFT
CAD STEP 3D
PL_CMFT_625
PL_CMFT_625
Documenti per capitolati
PANEL COMFORT 625 PS 33W 830 PS-IT
PANEL COMFORT 625 PS 33W 830 PS-IT
Immagini applicative

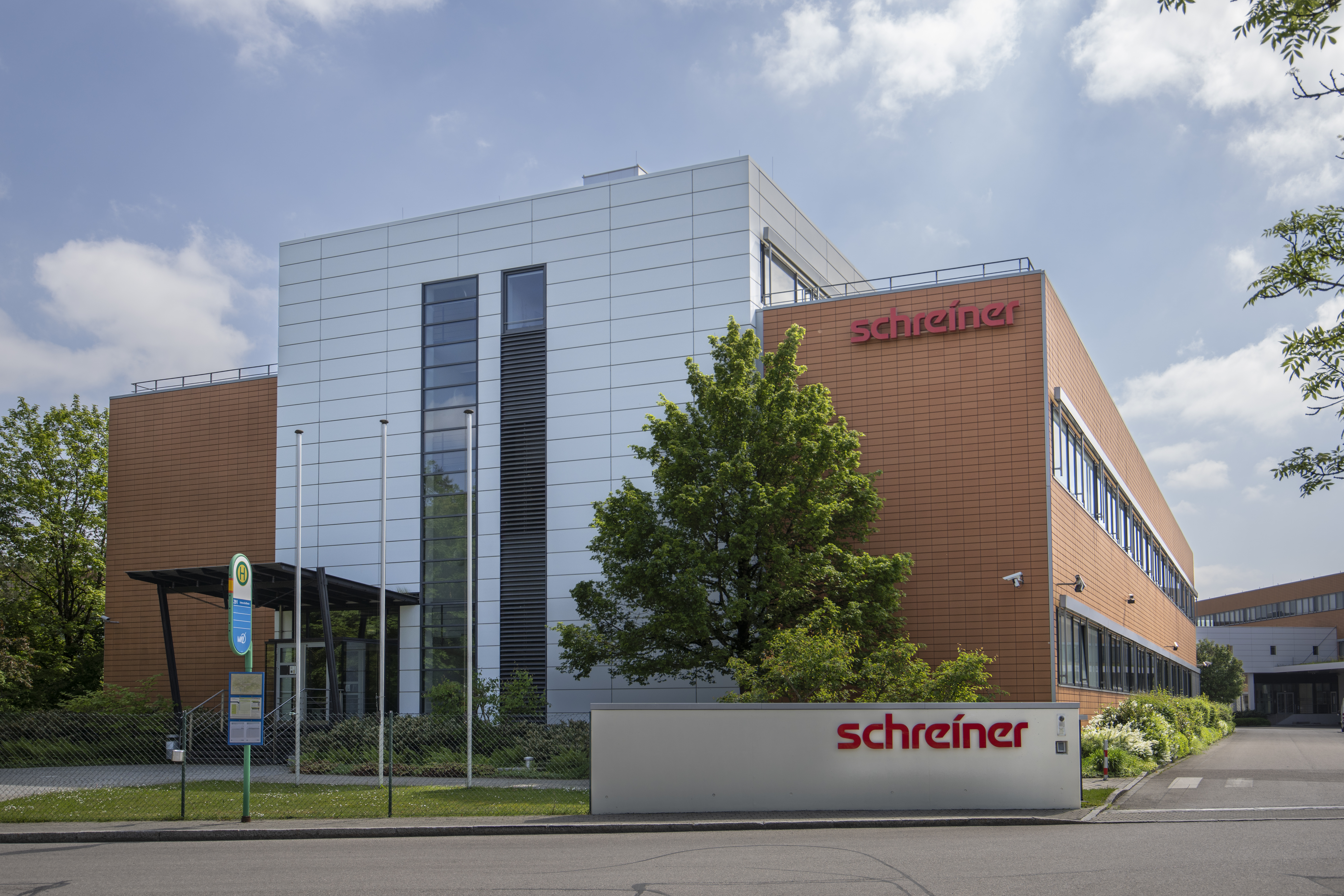

Schreiner Group building
