PANEL D/I 1200 36 W 4000 K UGR19 ZBVR

PANEL DIRECT/INDIRECT 1200 UGR < 19 Zigbee

GTIN: 4058075521889 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Apparecchio adatto per VIVARES e altri sistemi di gestione della luce Zigbee 3.0
Apparecchi a sospensione edge-lit per emissione di luce diretta (70%) ed emissione di luce indiretta (30%)
Design accattivante e funzionale per applicazioni da ufficio
Buona riduzione dell'abbagliamento (UGR ≤ 19)
Luce estremamente uniforme
Bassa manutenzione e bassi costi operativi
Driver esterno per una flessibilità ulteriore
Design speciale di guida di luce per un'illuminazione a ridotto abbagliamento
Installazione facile e veloce
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
5 anni di garanzia

Aree di applicazione

Sostituzione efficiente dei tradizionali apparecchi T8 e T5
Uffici
Sale riunioni
Sale conferenze
Aree di accoglienza e foyer

Caratteristiche del prodotto

Apparecchio predisposto per IoT con tecnologia Zigbee 3.0
Apparecchi stand-alone rettangolari (1200 mm x 300 mm) con emissione luminosa diretta (70%) e indiretta (30%)
Driver integrato nella scatola del driver remoto
UGR 19 secondo EN12464-1
Alta efficienza luminosa: fino a 110 lm/W
Durata (L70/B50): 80.000 h (a 25 °C)
Segue il linguaggio di design unificato di LEDVANCE (design SCALE)
Alloggiamento in alluminio molto sottile

Apparecchiatura / Accessori

Kit di sospensione incluso

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	36,00 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	250,000 mA
Corrente di innesco	30 A
Limit.corrente inrush T_h50	200 µs
Num. Max. di lum. su interruttore B16 A	11
Num. Max. di lum. su interruttore C10 A	10
Max. numero di apparecchi per interruttore magnetotermico C16	16
Fattore di potenza λ	≥0,90
Distorsione armonica totale	≤ 10 %
Classe di sicurezza	I
Modalità di funzionamento	External LED driver

Dati fotometrici

Flusso luminoso	4000 lm
Efficienza luminosa	110 lm/W
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	≥80
Standard Deviation of Color Matching	4 sdcm
Intensità luminosa	-
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	-
Metrica dell’effetto stroboscopico (SVM)	-
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	110 °
UGR longitudinal	< 19

DIMENSIONI E PESO

Lunghezza	1200,00 mm
Altezza	16,00 mm
Larghezza	300,00 mm
Peso prodotto	3500,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polycarbonate (PC)
Materiale superficie che emette la luce	Polistirolo
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-20…+45 °C
Tipo di collegamento	Terminale senza vite
Grado di protezione	IP20
Indice IK (resistenza agli urti) [PIM]	IK03
Dimmerabile	Sì
Type of dimming [GMS]	ZIGBEE
Pronto per l'IoT	Supporto del tipo di dati DALI PARTE 251, 252, 253 ¹⁾
Montaggio tipo	Suspended
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Con sorgente luminosa	Sì
Replaceable light source	No

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	80000 h ¹⁾
Durata L80/B10 @ 25 °C	60000 h ¹⁾
Durata L90/B10 @ 25 °C	50000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	800 mA
ECG - Tensione di uscita	≤ 5 %

SENSORE

Tipo di sensore

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, TÜV SÜD, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

VIVARES

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075521889	Astuccio 1	75 mm x 1,265 mm x 455 mm	4205.00 g	43.17 dm³
4058075521896	Cartone di spedizione 2	1,280 mm x 155 mm x 465 mm	9575.00 g	92.26 dm³

Nome del prodotto	Marca del prodotto	Tipo di componente del prodotto	Codice EAN
MANUAL CONTROL UNIT SELECT DIRECT 100-240 TW RGB ZB	LEDVANCE	Controllo della luce	4099854476334
SENSOR DIRECT LS-PD-7 IR CI ZB	LEDVANCE	Controllo della luce	4099854476358
SWITCH KINETIC DIRECT 4B WT M ZB	LEDVANCE	Controllo della luce	4099854589799
SWITCH KINETIC DIRECT 4B WT G ZB	LEDVANCE	Controllo della luce	4099854589812
SWITCH KINETIC DIRECT 4B BK ZB	LEDVANCE	Controllo della luce	4099854589836
SWITCH KINETIC DIRECT 4B GR ZB	LEDVANCE	Controllo della luce	4099854589850
VIVARES ZB CONTROL	LEDVANCE	Controllo della luce	4058075427488
VIVARES ZB L/O SENS 220-240	LEDVANCE	Controllo della luce	4058075446182
VIVARES ZB O SENS 220-240	LEDVANCE	Controllo della luce	4058075544222
VIVARES ZB COUPLER	LEDVANCE	Controllo della luce	4058075463806

Istruzioni per l'uso / istruzioni di sicurezza
PANEL DIRECT/INDIRECT 1200 UGR 19 ZBVR

PDF (1.44 MB)

Guida completa all'installazione
Quick Installation Guide VIvares Zigbee

PDF (5.99 MB)

Informazioni legali
LSI PANEL D I DALI AND ZBVR

PDF (1.15 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
PANEL D I 1200 36W 4000K UGR19 ZBVR

PDF (311.78 KB)

EU Data Act
SMART ZigBee Lamps and Luminaires

PDF (456.29 KB)

Immagine del prodotto: sfondo bianco, diagonale
PANEL D/I 1200

JPG (998.76 KB)

Immagine del prodotto: sfondo bianco, diagonale
PANEL D/I 1200

JPG (938.57 KB)

Immagine del prodotto: sfondo bianco, orizzontale
PANEL D/I 1200

JPG (709.66 KB)

Immagine del prodotto: sfondo bianco, verticale
PANEL D/I 1200

JPG (1.05 MB)

Disegno del profilo del prodotto con lettere
PANEL D/I 1200

SVG (10.2 KB)

Disegno del profilo del prodotto con numeri
PANEL D/I 1200

SVG (17.6 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
PANEL D/I 1200

SVG (7.45 KB)

Immagine della confezione, spaziale
Panel LED 1200 UGR19 MiCh

JPG (1.65 MB)

File IES (IES)
PANEL D I 1200 36W4000K UGR19 ZBVR

IES (10.17 KB)

File LDT (Eulumdat)
PANEL D I 1200 36W4000K UGR19 ZBVR

LDT (11.29 KB)

File ULD (DIALux)
PL D-I 120036W-4000KUGR19

ULD (1.3 MB)

File ROLF (RELUX)
PANEL D-I 1200

ROLF (351.54 KB)

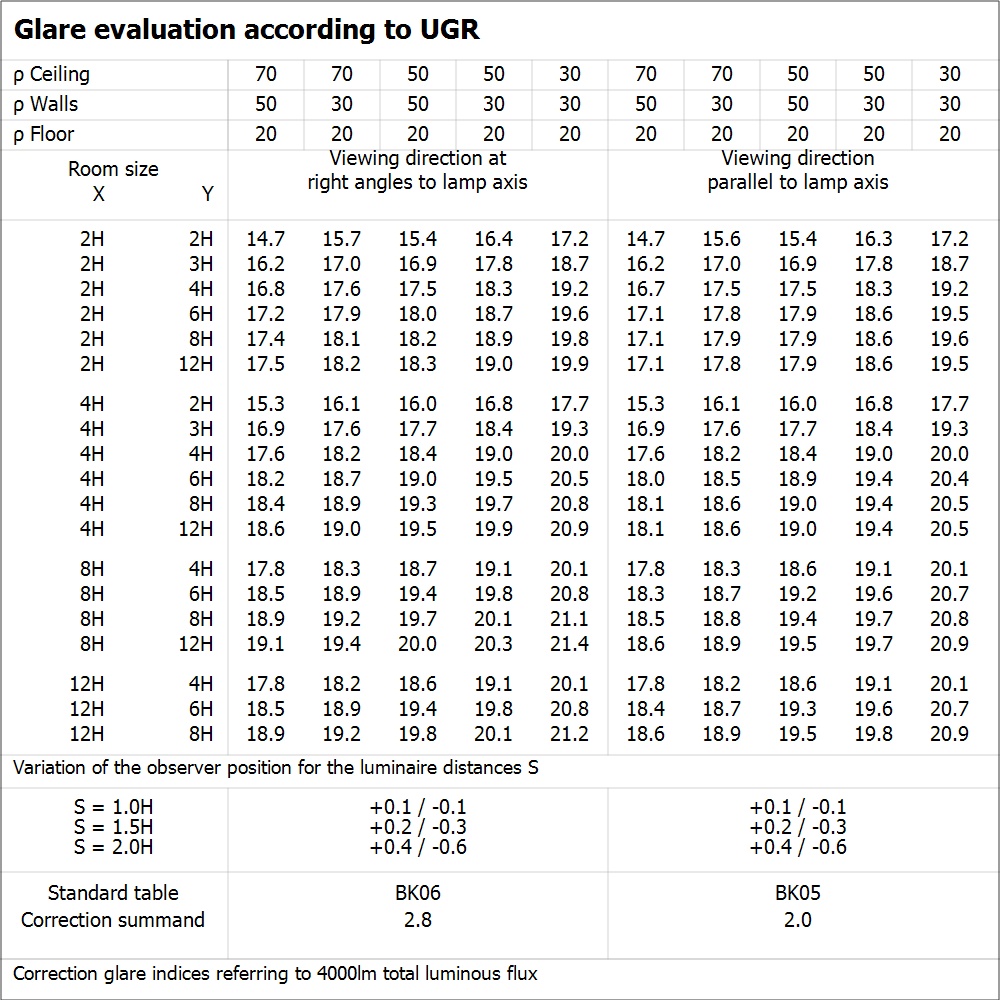

File UGR (tabella UGR)
