FLOODLIGHT SENSOR 10

Wählen Sie eine Produktversion

8W 1K2LM 830 PS SY100 WT

8W 1K2LM 830 PS SY100 BK

8W 1K2LM 840 PS SY100 WT

8W 1K2LM 840 PS SY100 BK

ÜBERSICHT

Produktbeschreibung Nennleistung Ausstrahlungswinkel Lichtstrom Dimmbar
FL 10 SN P 8W 1K2LM 830 PS SY100 WT 8 W / 6 W 100 ° x 100 ° 1100 lm / 780 lm Nein
FL 10 SN P 8W 1K2LM 830 PS SY100 BK 8 W / 6 W 100 ° x 100 ° 1100 lm / 780 lm Nein
FL 10 SN P 8W 1K2LM 840 PS SY100 WT 8 W / 6 W 100 ° x 100 ° 1200 lm / 850 lm Nein
FL 10 SN P 8W 1K2LM 840 PS SY100 BK 8 W / 6 W 100 ° x 100 ° 1200 lm / 850 lm Nein


FL 10 SN P 8W 1K2LM 830 PS SY100 WT

Produktvorteile
  • Bedarfsoptimierte Beleuchtung dank flexiblem, programmierbarem Sensor
  • Einfache Einstellung der Sensorreichweite, Tageslichtserkennung, Leuchtdauer und Dimmfunktion
  • Dauerbetrieb möglich, Aktivierung mittels speziellem Einschaltschema
  • Klimamembran für optimierten Luftaustausch, bei konstant hohem IP-Schutzgrad
  • Sehr vielseitig durch eine am Gehäuse wählbare Wattageneinstellung (Multi Lumen)
  • Robuste Kabelverschraubung mit integrierter Waterstop-Funktion
  • Sichere und sehr gleichmäßige Ausleuchtung, dank opalem, gehärtetem Glasdiffusor
  • Lichtstark, robust und langlebig
  • Energieersparnis von bis zu 90 % verglichen mit Halogenlampen-Flutern
  • Kein Lichtaustritt im oberen Halbraum (ULOR 0%) bei 0° Aufneigung
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 8 W / 6 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 40/30 mA
Einschaltstrom 8,9 A
Einschaltstromdauer Th50 52.2 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 84
Max. Anz. Leucht. an Sicherungsaut. C10 A 67
Max. Anzahl der Leuchten Leitungsschutzschalter C16 107
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 20 %
Schutzklasse I
Stoßspannungsfestigkeit (L – N) 4 kV
Stoßspannungsfestigkeit (L/N – Erde) 6 kV
Betriebsart Integrierter LED-Treiber

Photometrische Daten

Lichtstrom 1100 lm / 780 lm
Lichtausbeute 133 lm/W
Farbtemperatur 3000 K
Lichtfarbe (Bezeichnung) Warm weiß
Farbwiedergabeindex Ra 80
Standardabweichung des Farbabgleichs 5 sdcm
Messgröße für Stro­boskop-Effekte (SVM) ≤0.9
Photobiologische Risikogruppe gemäß EN62778 RG1
Photobiologische Risikogruppe gemäß EN62471 RG1
Ausstrahlungswinkel 100 ° x 100 °

Maße & Gewicht

Länge 136,00 mm
Höhe 170,00 mm
Breite 57,00 mm
Produktgewicht 478,00 g
Kabellänge 1000 mm

Materialien & Farben

Produktfarbe Weiß
Gehäusefarbe Weiß
Gehäusematerial Aluminium
Material Abdeckung Glas
Material der lichtemittierenden Fläche Glas
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich -30…+50 °C
Lagertemperaturbereich -40…+70 °C
Anschlussart Kabel, 3-polig
Schutzart IP65
Schutzklasse IK (Stoßfestigkeitsgrad) IK05
Korrosionsbeständigkeitsklasse nach EN 12944 C4
Dimmbar Nein
Montageart Anbau
Montageort Wand, Decke
Anwendungsumgebung Außenanwendungen
Justierbar Ja
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 75000 h 1)
Lebensdauer L90/B10 bei 25 °C 35000 h

1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom 65 mA
EVG - Ausgangs-Rippelstrom < 20 %

Sensor

Art des Sensors Bewegung, Licht
Sensortechnik Passiv-Infrarot (PIR)
Erfassungswinkel des Sensors 40 °…160 °
Sensor-gesteuerte Schaltzeit 10 s…12 min
Erfassungsbereich des Bewegungssensors 2…12 m
Erfassungsschwelle des Tageslichtsensors 10…2000 lx
Schutzart des Sensors IP65

Zertifikate & Standards

Normen CE, CB, ENEC, EAC, UKCA, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Ja
Ballwurfsicher Nein
EPD LEDV-00031-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar

Zusätzliche Produktdaten

Zusatzfunktion MULTI SELECT
BEG förderfähig Ja

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Additional info can be provided per individual request
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Bedarfsoptimierte Beleuchtung dank flexiblem, programmierbarem Sensor
  • Einfache Einstellung der Sensorreichweite, Tageslichtserkennung, Leuchtdauer und Dimmfunktion
  • Dauerbetrieb möglich, Aktivierung mittels speziellem Einschaltschema
  • Klimamembran für optimierten Luftaustausch, bei konstant hohem IP-Schutzgrad
  • Sehr vielseitig durch eine am Gehäuse wählbare Wattageneinstellung (Multi Lumen)
  • Robuste Kabelverschraubung mit integrierter Waterstop-Funktion
  • Sichere und sehr gleichmäßige Ausleuchtung, dank opalem, gehärtetem Glasdiffusor
  • Lichtstark, robust und langlebig
  • Energieersparnis von bis zu 90 % verglichen mit Halogenlampen-Flutern
  • Kein Lichtaustritt im oberen Halbraum (ULOR 0%) bei 0° Aufneigung
Anwendungsgebiete
  • Ersatz für Fluter mit Halogenlampen
  • Außenanwendung (IP65)
  • D-Zeichen gemäß EN 60598-2-24 für feuergefährdete Betriebsstätten, z. B. durch Ansammlung von Staub
  • Öffentlicher Raum
  • Anstrahlung von Fassaden
  • Baustellen
  • Parkplätze
  • Gärten und Balkone
Produkteigenschaften
  • Flexibler Bewegungs- und Tageslichtsensor
  • Sensor 350° schwenkbar und 200° neigbar
  • Hohe Lichtausbeute: bis zu 145 lm/W
  • Schutzart: IP65
  • Vorinstalliertes, flexibles Kabel (H05RN-F) mit 1 m Länge, 3 x 1.0 mm² gekrimpt
  • Reflektorbasierte, symmetrische Lichtverteilung mit 100° x 100° Abstrahlwinkel
  • Montagebügel mit 30° Winkel und großem Rotationsbereich
  • Integrierter Spannungstreiber, geeignet für 220 - 240 V AC
Sicherheitshinweise
  • Max. Windangriffsfläche 0,014 m²
Referenzen / Verweise
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4099854306709 Faltschachtel
1		 69 mm x 141 mm x 180 mm 542.00 g 1.75 dm³
4099854306716 Versandschachtel
12		 438 mm x 292 mm x 205 mm 7067.00 g 26.22 dm³
Bedienungsanleitung / Sicherheitshinweise
G11193708_UI_Floodligh t_Sensor PDF (5.41 MB)
Rechtliche Hinweise
Insert_LSI_Floodlight_ Sensor_Photocell_G1119 5969 PDF (1.9 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)
Rechtliche Hinweise
Safety Insert G1120549 6 PDF (331.49 KB)
Rechtliche Hinweise
Legal Insert FLOODLIGH T LUMS PDF (3.53 MB)
Konformitätserklärung
FLOODLIGHT GEN4 PDF (240.2 KB)
EPD
EPD EN FLOODLIGHT GEN 4 LP SENSOR PDF (680.4 KB)

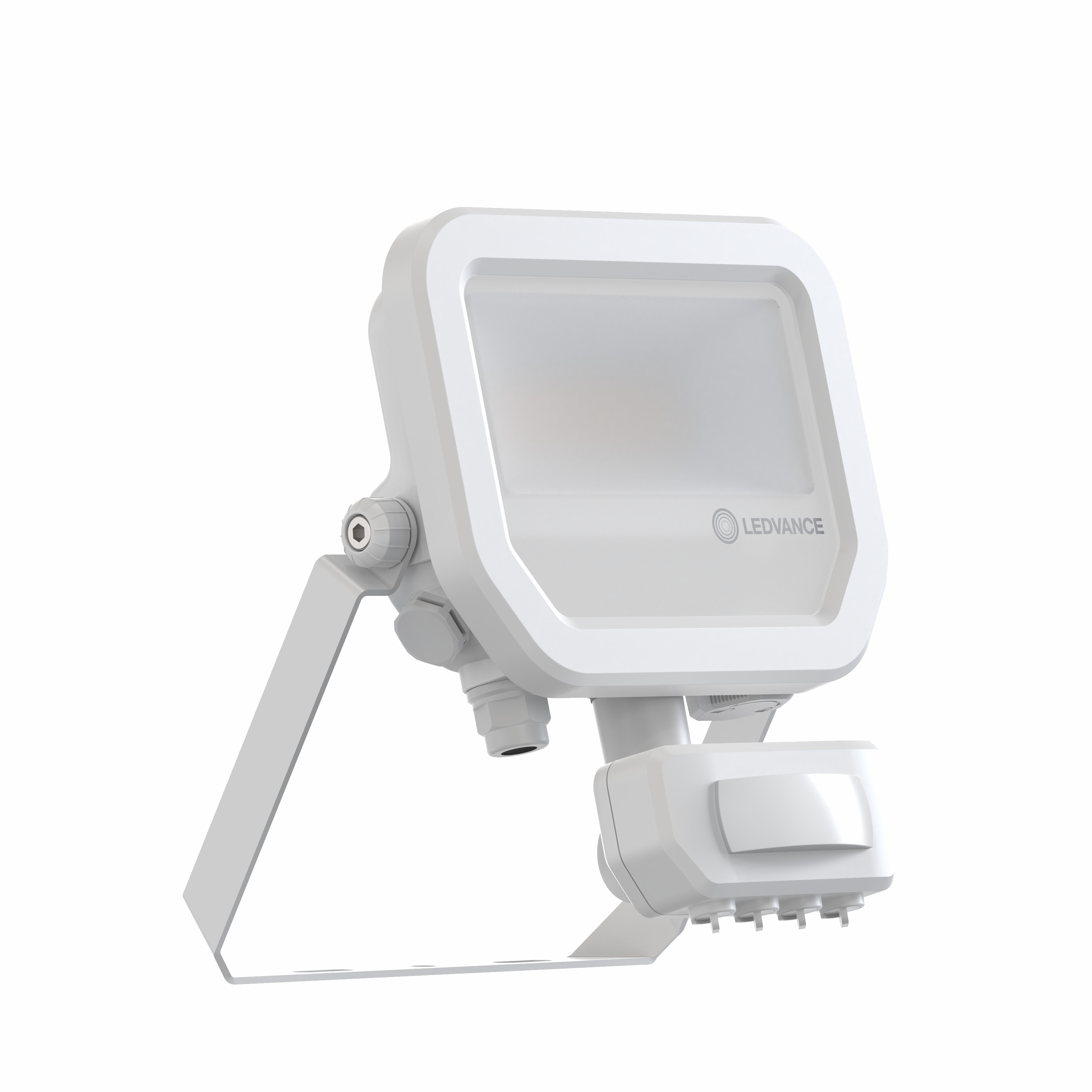

Produktbild: weißer Hintergrund, diagonal
FL 10 SN P 8W 1K2LM WT JPG (2.23 MB)

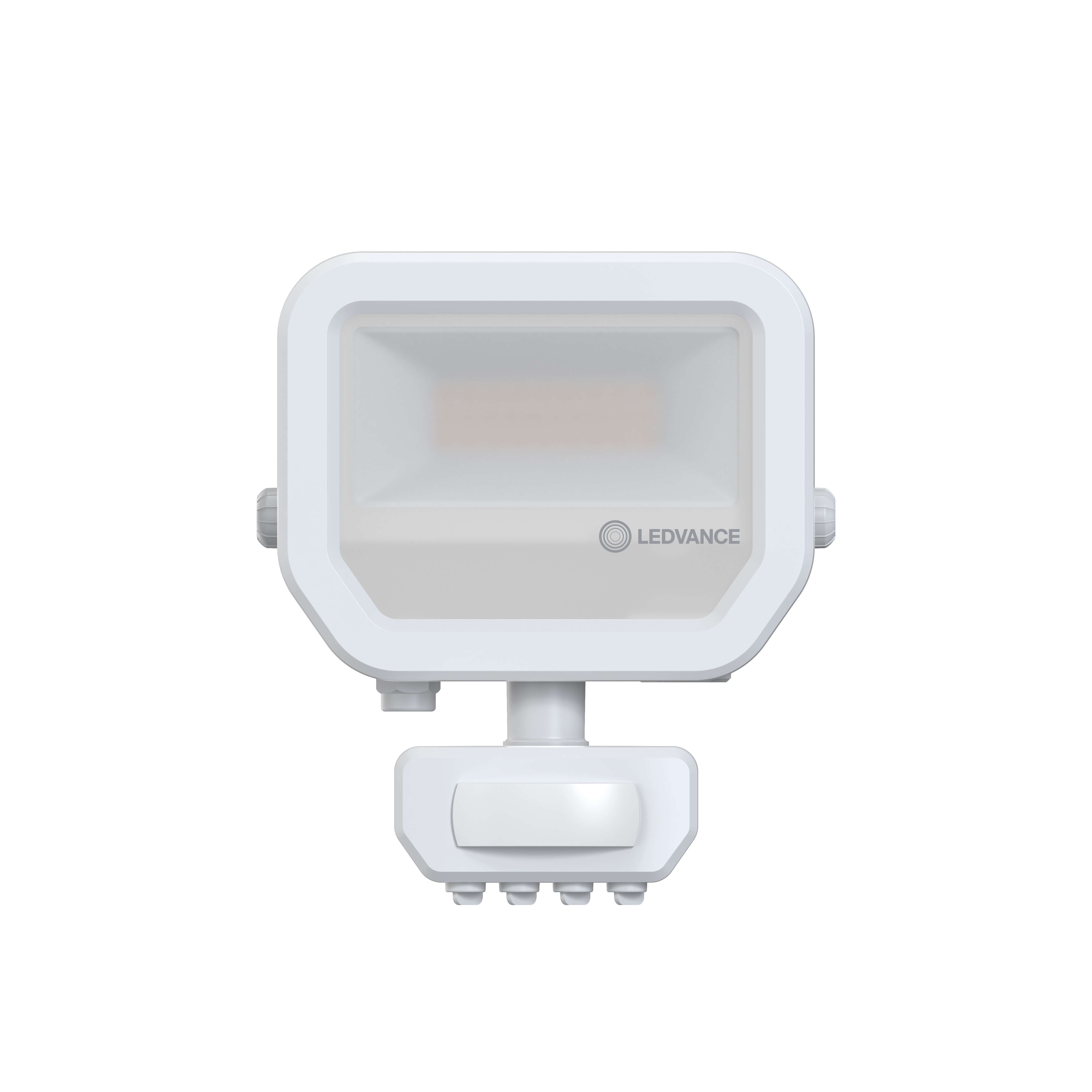

Produktbild: weißer Hintergrund, hochkant
FL 10 SN P 8W 1K2LM WT JPG (2.15 MB)
Produkt Grafik mit Buchstaben
FL 10 SN SY100 SVG (55.72 KB)
Produkt Grafik mit Ziffern
FL 10 SN SY100 SVG (62.93 KB)
Produktlinienzeichnung - technisch
FL 10 SN SY100 SVG (52.13 KB)

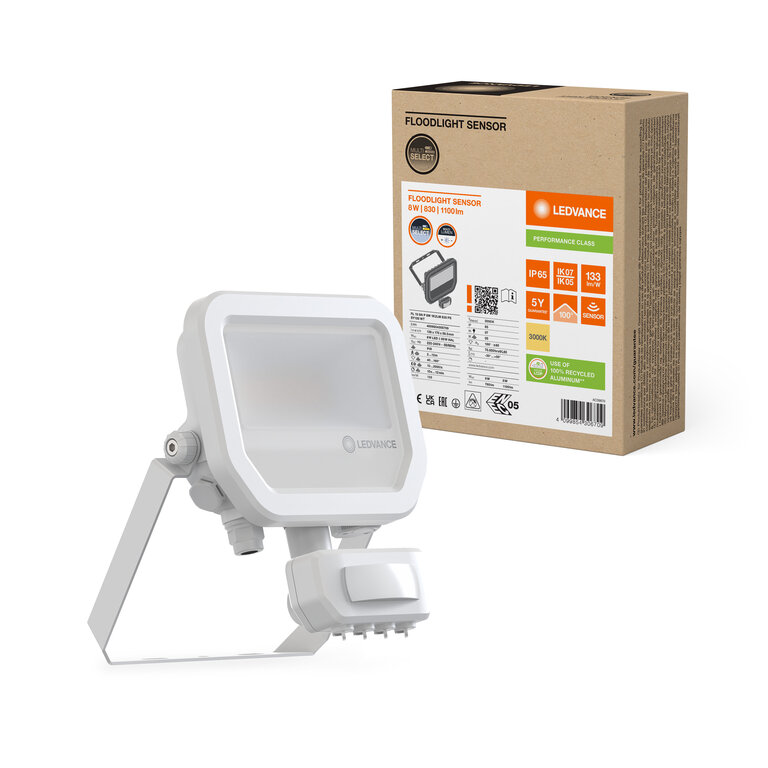

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
FL10 SEN P 8W 830 1K2L M PS SY100 WT JPG (1.38 MB)
Verpackungsabbildung, Vorderansicht
FL10 SEN P 8W 830 1K2L M PS SY100 WT JPG (1.51 MB)
Verpackungsbild, räumlich
FL10 SEN P 8W 830 1K2L M PS SY100 WT JPG (1.87 MB)
Kataloginformation 1
FL 10/20/50 SN PS SY10 0 PNG (758.62 KB)
Kataloginformation 2
FL 10/20/50 SN P PS SY 100 PNG (35.09 KB)
Kataloginformation 5
FL 10/20/50 SN P PS SY 100 PNG (108.44 KB)
IES-Datei (IES)
FL 10 SN P 8W 1K2LM 83 0 PS SY100 WT IES (1.78 KB)
LDT-Datei (Eulumdat)
FL 10 SN P 8W 1K2LM 83 0 PS SY100 WT LDT (1.66 KB)
ULD-Datei (DIALux)
FL 10 SN P 8W 1K2LM 83 0 PS SY100WT ULD (373.76 KB)
ROLF-Datei (RELUX)
FL 10 SN P 8W 1K2LM 83 0 PS SY100WT ROLF (478.35 KB)
UGR-Datei (UGR-Tabelle)
FL 10 SN P 8W 1K2LM 83 0 PS SY100 WT PNG (56.53 KB)
Lichtverteilungskurve, Typ Kegel
FL 10 SN P 8W 1K2LM 83 0 PS SY100 WT SVG (11.42 KB)
Lichtverteilungskurve, Typ Polar
FL 10 SN P 8W 1K2LM 83 0 PS SY100 WT SVG (17.4 KB)
BIM Revit 3D
Floodlight Sensor G4 ZIP (4.21 MB)
CAD STEP dreidimensional
FL G4 SEN 8W STEP (3.94 MB)
Ausschreibungstexte
FLOODLIGHT SENSOR 10 8 W 1K2LM 830 PS SY100 W T-DE TXT (2.65 KB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer
4099854306709 7770339 4529957 3218836 941603850
