MANUAL CONTROL UNIT SELECT DALI-2 TW

Wählen Sie eine Produktversion

SELECT DALI-2 TW

ÜBERSICHT

Produktbeschreibung
MANUAL CONTROL UNIT SELECT DALI-2 TW


MANUAL CONTROL UNIT SELECT DALI-2 TW

Produktvorteile
  • Einfache, intuitive Bedienung
  • Manuelles Dimmen, Schalten und Speichern von Lichteinstellungen
  • Individuelle Einstellung der Helligkeitsstufe und der Farbtemperatur
  • Hochwertige Glasabdeckung

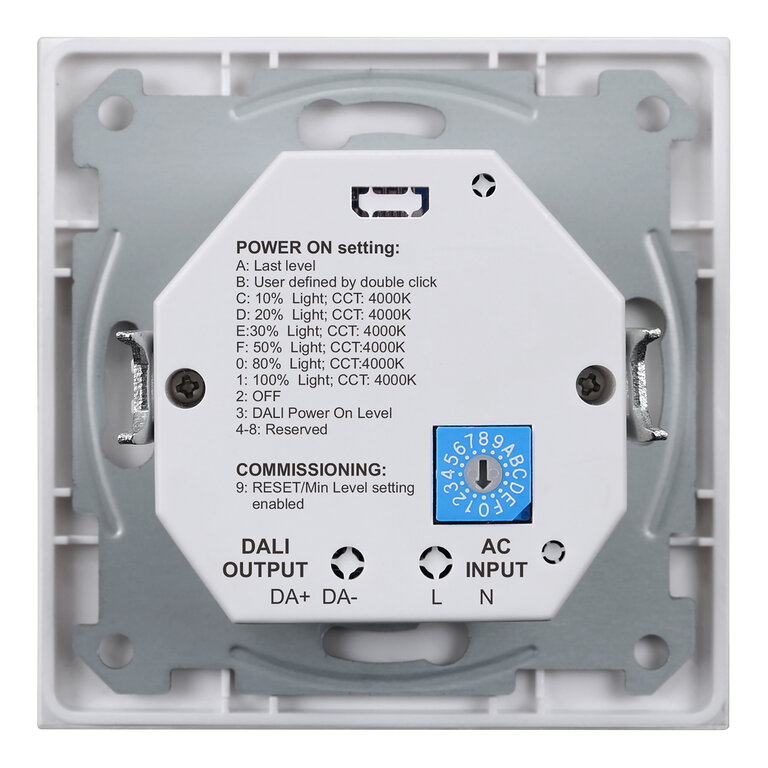

  • Verhalten nach Netzunterbrechung einstellbar
  • Netzspannungsbetrieb (aktiver Modus) oder DALI Bus Spannungsversorgung (passiver Modus)
  • Optionaler Rahmen für Aufputzmontage verfügbar
  • Kompatibel mit LEDVANCE VIVARES DALI Lichtmanagementsystem (LEDVANCE DALI Leuchten)
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 2,70 W
Nennspannung 100…240 V
Eingangsstrom 48 mA
Nennausgangsstrom 65 mA
Netzfrequenz 50…60 Hz

Maße & Gewicht

Länge 80,00 mm
Breite 80.00 mm
Höhe 53.00 mm
Leitungsquerschnitt eingangsseitig 0.5…1.5 mm²
Abisolierlänge eingangsseitig 6…7 mm
Produktgewicht 220,00 g

Farben & Materialien

Produktfarbe Weiß

Temperaturen & Betriebsbedingungen

Umgebungstemperaturbereich -20…+50 °C
Maximale Temperatur am Messpunkt tc 57 °C

Lebensdauer

Anzahl der Schaltzyklen 30000

Zusätzliche Produktdaten

Anzahl der Steuerausgänge 1
Max. anschließbare Sensoren (nur Sensoren mit Schaltkontakt für Netzspannung) 16
Max. Anzahl Treiber 25
Inbetriebnahme App Betriebsbereit
App zur Lichtsteuerung Nein
Gruppen 1

Einsatzmöglichkeiten

Dimmbar Ja
DIM-Schnittstelle DALI-2
Dimmbereich 1…100 %
Anzahl der Steuerausgänge 1
Montageart Integriert in Unterputzdose

Zertifikate & Standards

Prüfzeichen - Zulassung CE, UKCA, EAC
Schutzklasse II
Schutzart IP20

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle 0 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Nein

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Einfache, intuitive Bedienung
  • Manuelles Dimmen, Schalten und Speichern von Lichteinstellungen
  • Individuelle Einstellung der Helligkeitsstufe und der Farbtemperatur
  • Hochwertige Glasabdeckung
  • Verhalten nach Netzunterbrechung einstellbar
  • Netzspannungsbetrieb (aktiver Modus) oder DALI Bus Spannungsversorgung (passiver Modus)
  • Optionaler Rahmen für Aufputzmontage verfügbar
  • Kompatibel mit LEDVANCE VIVARES DALI Lichtmanagementsystem (LEDVANCE DALI Leuchten)
Anwendungsgebiete
  • Einraumlösung mit bis zu 4 Ein-/Ausgängen
  • Meeting- und Konferenzräume
  • Restaurants
  • Shopbeleuchtung
  • Private Wohnbereiche
Produkteigenschaften

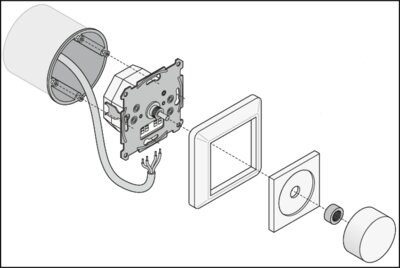

  • DALI-2 Steuergerät für Montage in handelsüblichen Unterputzdosen
  • Drehknopf für manuelle Lichtsteuerung

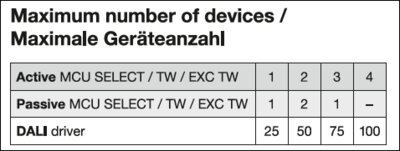

  • Bis zu 4 Steuergeräte zum Aufbau mehrerer Bedienstellen parallel schaltbar
  • Automatische Synchronisation zwischen den Bedienstellen
  • Anzahl DALI Leuchten pro Steuergerät: bis zu 25
  • Leitungslänge der DALI-Steuerleitung: bis zu 300 m
Referenzen / Verweise
  • Für aktuelle Informationen siehe www.ledvance.de/lichtmanagementsysteme
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4058075837508 Faltschachtel
1		 102 mm x 112 mm x 55 mm 264.00 g 0.63 dm³
4099854334610 Versandschachtel
30		 320 mm x 320 mm x 250 mm 8478.00 g 25.60 dm³
Produktbild Produktname EAN
SURFACE MOUNT FRAME 4058075843561

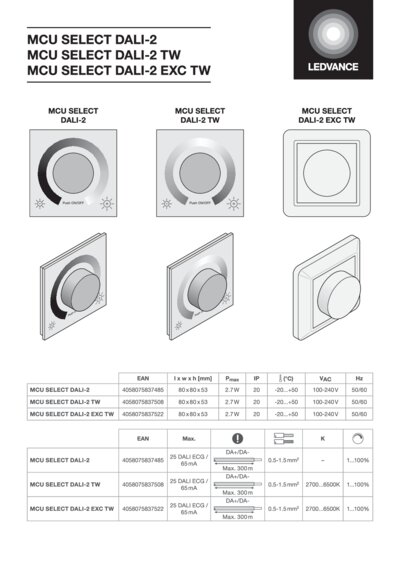

Bedienungsanleitung / Sicherheitshinweise
MCU SELECT DALI-2 PDF (6.68 MB)
Ausführliche Installationshinweise

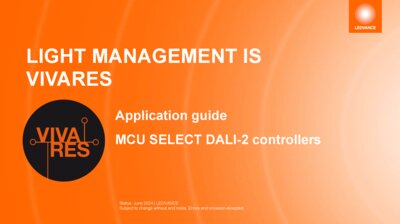

Application guide MCU SELECT DALI-2 controll ers PDF (1.28 MB)

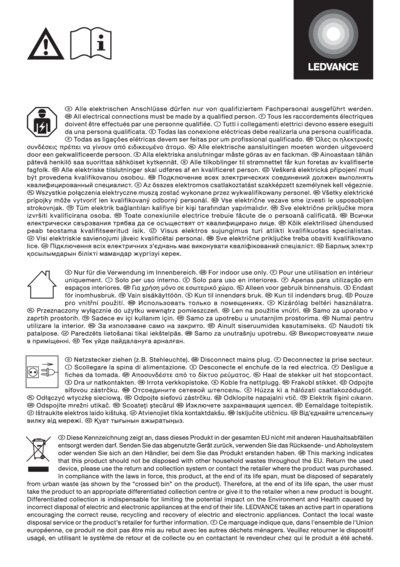

Rechtliche Hinweise
Legal Insert DALI COMP ONENTS PDF (4.96 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

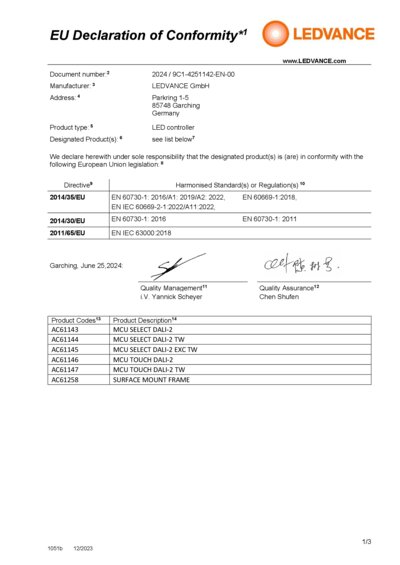

Konformitätserklärung
MCU DALI PDF (275.99 KB)

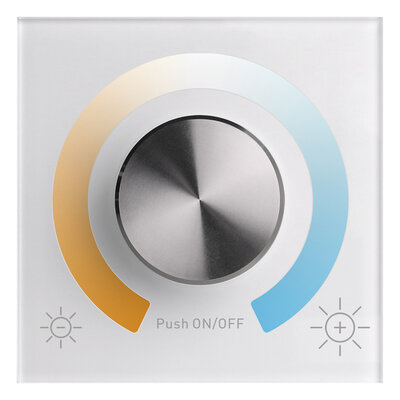

Produktbild: weißer Hintergrund, hochkant
MCU SELECT DALI-2 TW JPG (2.16 MB)

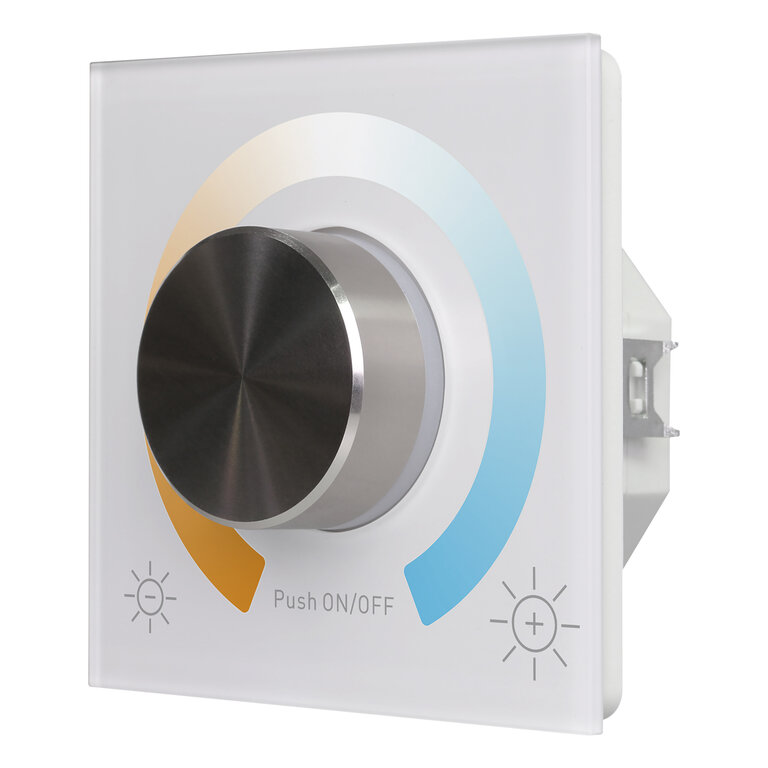

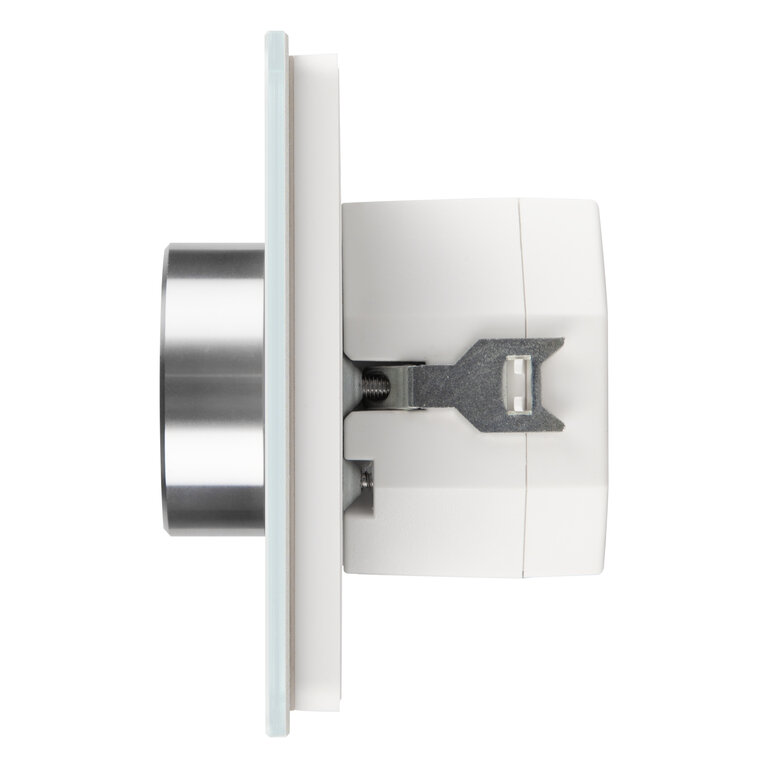

Produktbild: weißer Hintergrund, räumlich
MCU SELECT DALI-2 TW JPG (1.69 MB)
Produkt Grafik mit Buchstaben
MCU SELECT DALI-2 TW SVG (33.49 KB)
Produkt Grafik mit Ziffern
MCU SELECT DALI-2 TW SVG (37.28 KB)
Produktlinienzeichnung - technisch
MCU SELECT DALI-2 TW SVG (22.91 KB)

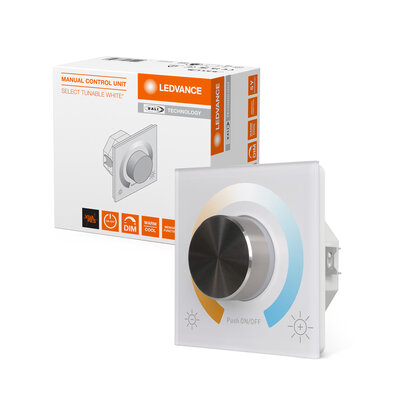

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
FC Control Unit Select TW DALI JPG (674.53 KB)
Verpackungsabbildung, Vorderansicht
FC Control Unit Select TW DALI JPG (652.48 KB)

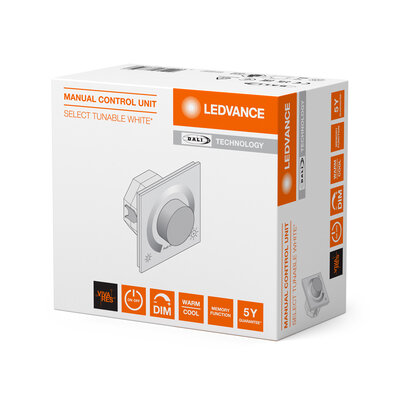

Verpackungsbild, räumlich
FC Control Unit Select TW DALI JPG (771.8 KB)
Kataloginformation 1
MCU SELECT DALI-2 PNG (60.92 KB)
Kataloginformation 2
MCU SELECT DALI-2 PNG (15.91 KB)
Kataloginformation 3
MCU SELECT DALI-2 PNG (98.92 KB)
Ausschreibungstexte
MANUAL CONTROL UNIT SE LECT DALI 2 TW-DE TXT (1.94 KB)

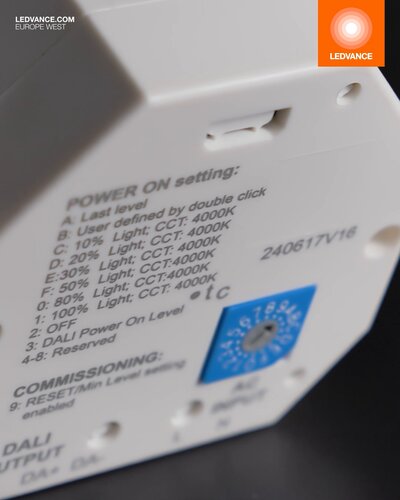

Video
MCU SELECT and TOUCH D ALI-2 TW - Tunable li ght made easy MP4 (31.09 MB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer
4058075837508 1361084 2628013 1475251 919076150
