TruSys FLEX NARROW

TRUSYS FLEX P 35W 840 N CL WT DALI

GTIN: 4058075770836 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Gerichte lichtverdeling voor hoge lichtpunten
  • Eenvoudige installatie, geen gereedschap vereist voor aansluiting
  • Energiebesparend en kostenefficiënt
  • Flexibele toepassing dankzij een reeks verschillende lumenpakketten en uitstralingshoeken
  • 5 jaar garantie
Toepassingsgebieden
  • Directe vervanging voor armaturen met compact fluorescentielampen
  • Industriehallen, magazijnen met hoge stellingen, garages, ijzerwinkels
  • Discounters, supermarkten
Productkenmerken
  • Smalle uitstralingshoek: 60°
  • Inklikoplossing met drukknoppen
  • Lichtopbrengst: tot 175 lm/W
  • Vaste armatuurbevestigingspunten
  • Armatuurversies verkrijgbaar met aan/uit of IoT-ready DALI-2 driver
  • Plaatstalen behuizing
  • Lensmateriaal: PMMA
  • Beschermingsklasse: IP40
Technische uitrusting
  • Montagerail met vaste geïntegreerde 5- en 8-polige kabel
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 35,00 W
Nominale spanning 220…240 V
Netfrequentie 0/50/60 Hz
Nominale stroom 160,000 mA
Inschakelstroom 22.4 A
Inschakelstroomtijd Th50 176 µs
Max. armaturen op stroomonderbreke B16 A 18
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 15
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 25
Arbeidsfactor λ ≥ 0,95
Totale harmonische vervorming ≤ 15 %
Veiligheidsklasse I
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 5800 lm
Lichtstroom efficiëntie 175 lm/W
Kleurtemperatuur 4000 K
Lichtkleur Koel wit
Kleurweergave-index Ra ≥80
Standaardafwijking van kleurproeven 3 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM ≤1
Stroboscoopeffect waarde SVM ≤0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 60 °
AFMETINGEN & GEWICHT
Lengte 1500,00 mm
Hoogte 39,40 mm
Breedte 77,70 mm
Product gewicht 1650,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Steel
Materiaal afdekking Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak Acrylglas (PMMA)
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -25…+40 °C
Opslagtemperatuur -40…+80 °C
Type aansluiting Plug-in-verbinding
Type bescherming IP40
Beschermklasse IK ( Schok bestendi [PIM] IK04
Dimbaar Ja
Type of dimming [GMS] DALI
IoT ready Ondersteuning van DALI-gegevenstype PART 251, 252, 253 1)
Montagetype Pendel/opbouw
Montagelocatie Montagerail
Toepassingsomgeving Indoor
Instelbaar Nee
Met lichtbron Ja
Vervangbare lichtbron Nee
1) Internet of Things. Ondersteunt gegevensoverdracht via een gateway naar cloudgebaseerde monitoringplatforms, zoals LEDVANCE VIVARES Cloud.
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 76000 h 1)
Levensduur L90/B10 @ 25 °C 38000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 400 mA
E-VSA - Uitgangsrimpelstroom < 10 %
NOODVERLICHTING
Type noodverlichting (EL) EL-gecertificeerde driver (0Hz/DC-werking) voor centrale batterijwerking inbegrepen
Type noodbedieningstest Geen
CERTIFICATEN & NORMEN
Normen CE, CB, UKCA, ENEC, EAC
Gelimiteerde oppervlaktetemperatuur Ja
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie VIVARES
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1), Nonafluorobutanesulphonic acid (375-73-5),2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075770836 Vouwdoos
1		 108 mm x 1,534 mm x 102 mm 1825.00 g 16.90 dm³
4058075770843 Verzenddoos
4		 1,547 mm x 218 mm x 231 mm 8093.00 g 77.90 dm³
Productafbeelding Productnaam Productmerk Productcomponenttype GTIN
MANUAL CONTROL UNIT SELECT DALI-2 LEDVANCE Lichtregeling 4058075837485
MANUAL CONTROL UNIT SELECT DALI-2 TW LEDVANCE Lichtregeling 4058075837508
MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW LEDVANCE Lichtregeling 4058075837522
MANUAL CONTROL UNIT TOUCH DALI-2 TW LEDVANCE Lichtregeling 4058075837560
MANUAL CONTROL UNIT TOUCH DALI-2 LEDVANCE Lichtregeling 4058075837546
PUSH CONTROL UNIT FLUSH MOUNT DALI-2 TW LEDVANCE Lichtregeling 4058075837584
SURFACE MOUNT FRAME LEDVANCE Lichtregeling 4058075843561
PUSHBUTTON COUPLER DALI-2 LEDVANCE Lichtregeling 4058075837607
FLEX CONTROL UNIT IOT DALI-2 HCL TW LEDVANCE Lichtregeling 4058075841888
FLEX CONTROL UNIT FLUSH MOUNT DALI-2 TW LEDVANCE Lichtregeling 4058075841901
FLEX CONTROL UNIT DALI-2 TW LEDVANCE Lichtregeling 4058075843844
FLEX CONTROL UNIT REAL-TIME-CLOCK DALI-2 HCL TW LEDVANCE Lichtregeling 4058075841925
SENSOR DALI-2 LIGHT/PRESENCE-6 INFRARED CEILING INTEGRATION LEDVANCE Lichtregeling 4058075837621
SENSOR DALI-2 LIGHT/PRESENCE-8 INFRARED CEILING INTEGRATION LEDVANCE Lichtregeling 4058075841949
SENSOR DALI-2 LIGHT/PRESENCE-40X5 INFRARED CEILING INTEGRATION LEDVANCE Lichtregeling 4058075843868
SENSOR DALI-2 LIGHT/PRESENCE-24 INFRARED CEILING MOUNTING LEDVANCE Lichtregeling 4058075843882
SENSOR CEILING MOUNTING KIT LEDVANCE Lichtregeling 4058075843905
Gebruiksaanwijzing / veiligheidsinstructies
TRUSYS FLEX P RAIL
PDF (4.3 MB)
Gebruiksaanwijzing / veiligheidsinstructies
TRUSYS FLEX DALI 840
PDF (4.36 MB)
Juridische informatie
Light Source Insert Trusys Flex DALI
PDF (2.55 MB)
Juridische informatie
Legal insert TRUSYS FLEX DALI
PDF (1.88 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
CE Declaration of Conformity TRUSYS FLEX
PDF (303.23 KB)
Certificaten
ENEC TRUSYS FLEX P DALI
PDF (855.14 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Productafbeelding: witte achtergrond, diagonaal
TRUSYS FLEX luminaire - clear
JPG (737.99 KB)
Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
TRUSYS FLEX luminaire - clear
JPG (1.19 MB)
Productafbeelding: witte achtergrond, horizontaal
TRUSYS FLEX luminaire - clear
JPG (654.72 KB)
Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
TRUSYS FLEX luminaire - clear
JPG (686.67 KB)
Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
TRUSYS FLEX luminaire - clear
JPG (816.92 KB)
Productlijntekening met letters
TRUSYS FLEX luminaire - clear
SVG (11.1 KB)
Productlijntekening met cijfers
TRUSYS FLEX luminaire - clear
SVG (18.54 KB)
Product lijntekening, voorzijde, geen afmetingen
TRUSYS FLEX luminaire - clear
SVG (7.48 KB)

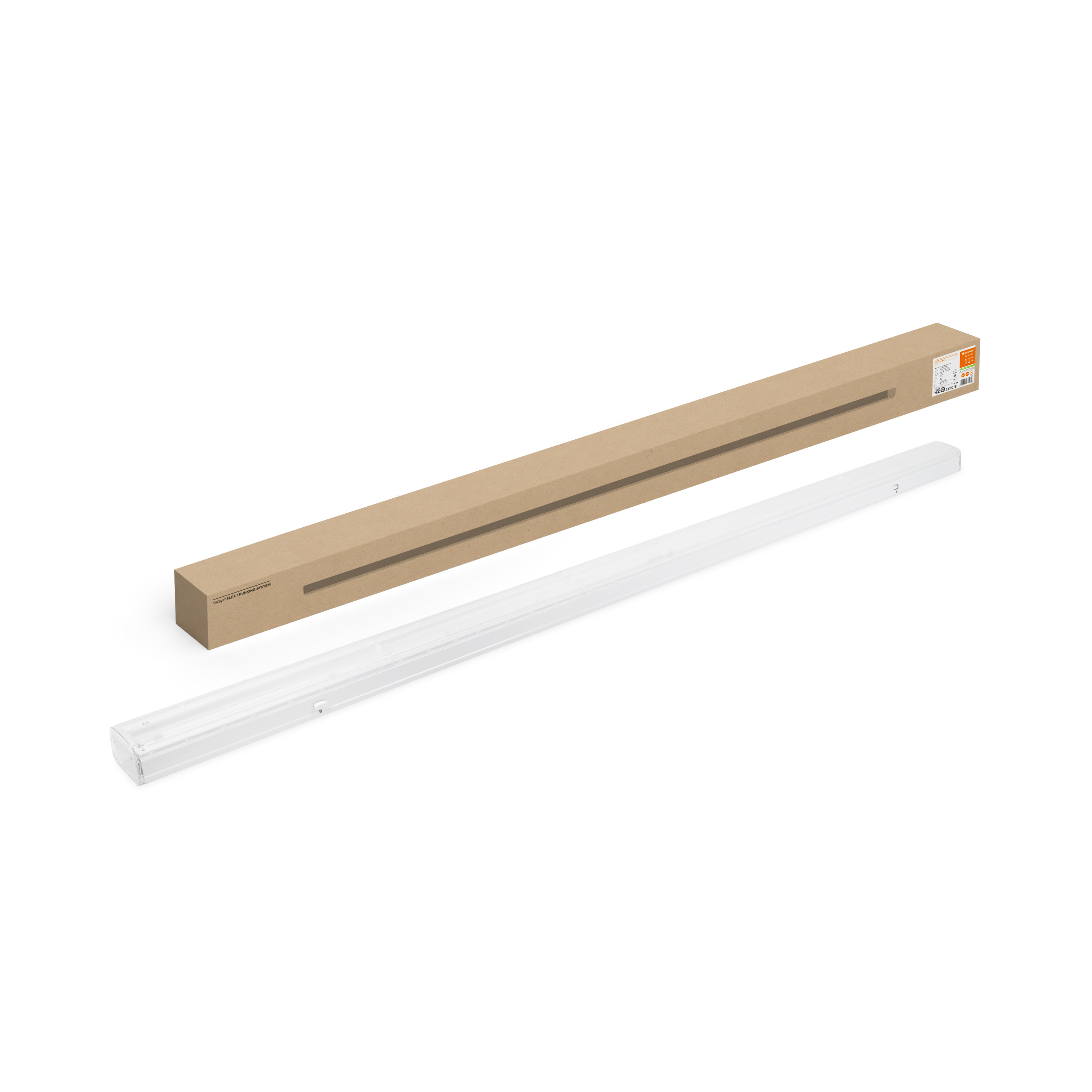

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
TRUSYS FLEX P 35W 840 N CL WT DALI
JPG (745.63 KB)

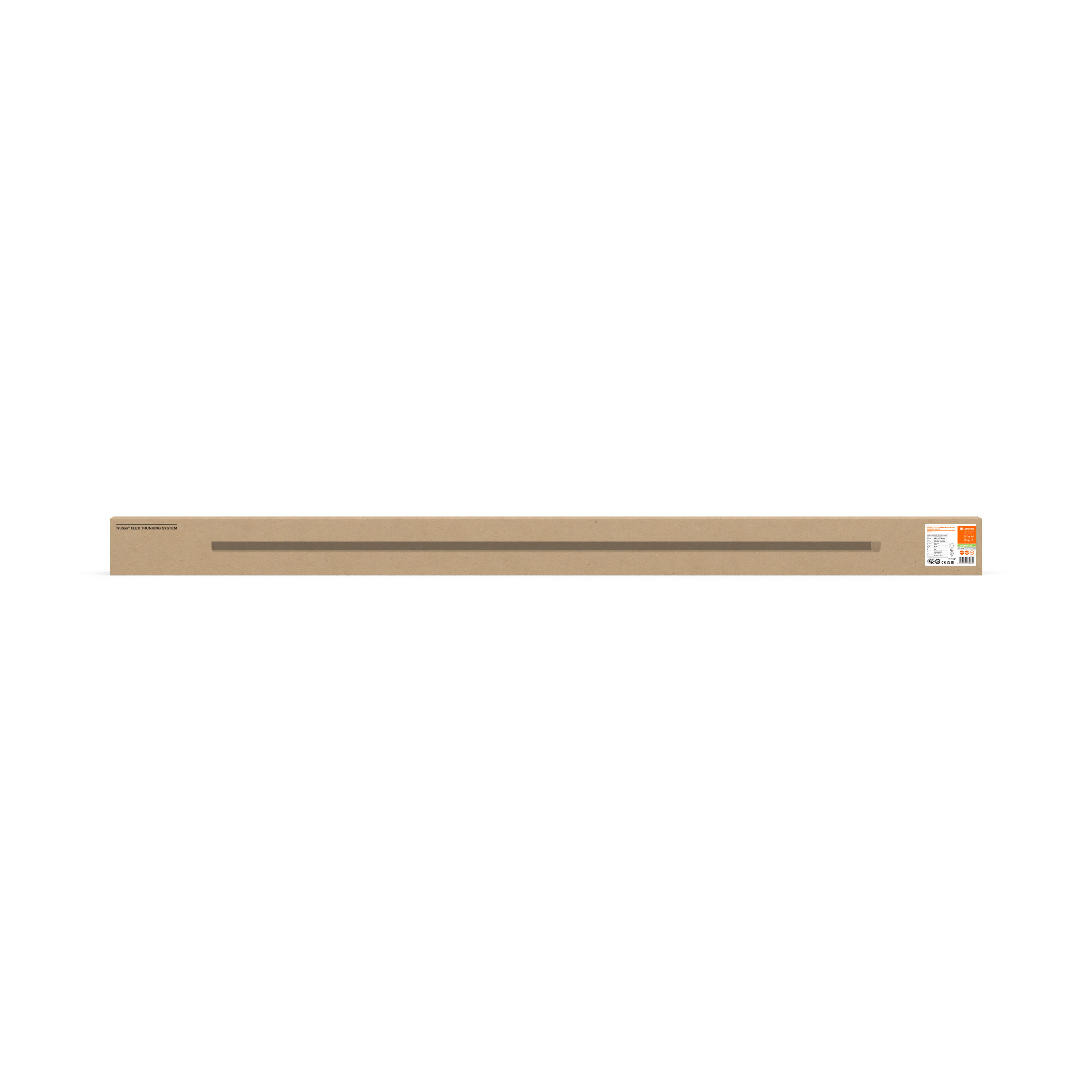

Verpakkingsafbeelding, voorkant
TRUSYS FLEX P 35W 840 N CL WT DALI
JPG (647.89 KB)

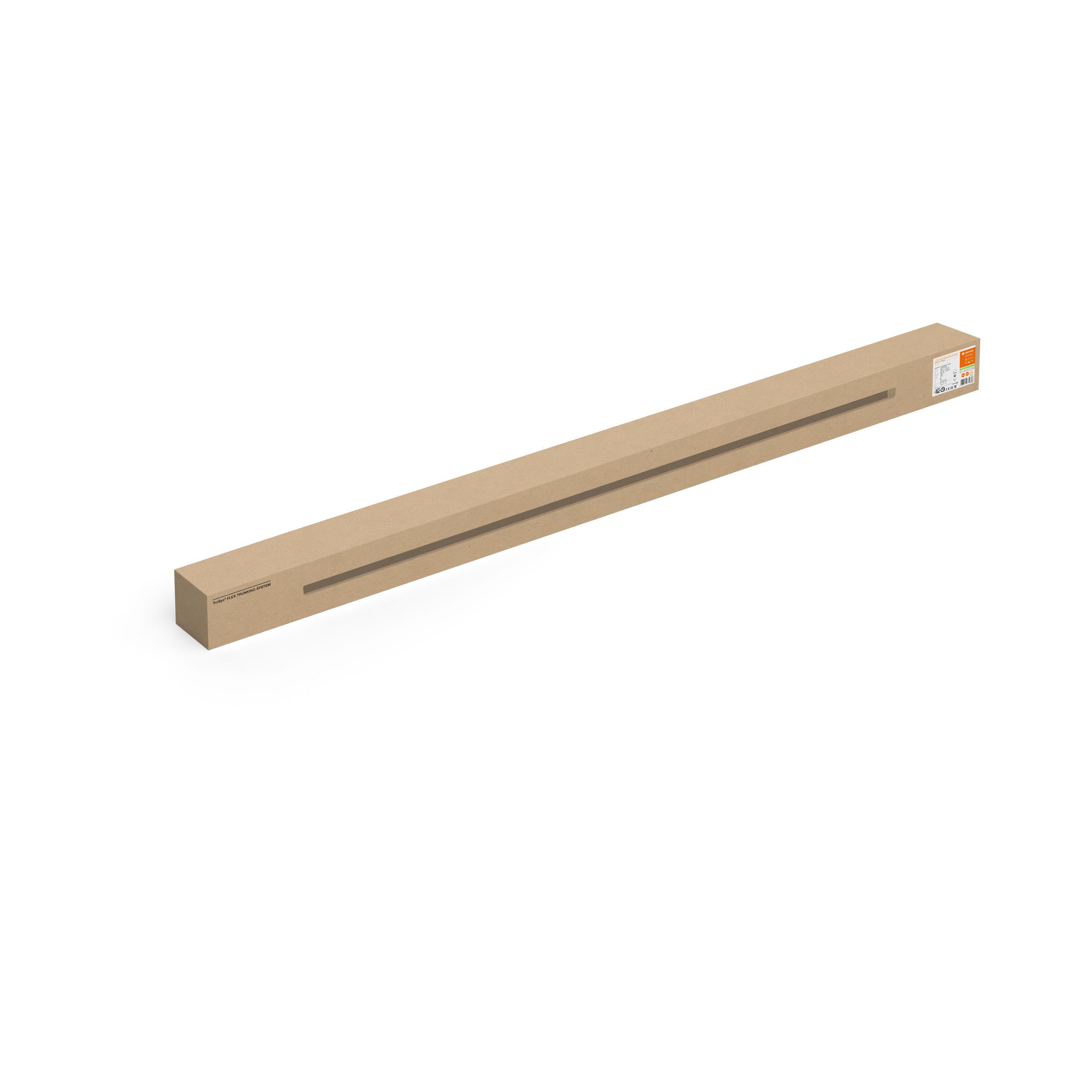

Verpakkingsafbeelding, ruimtelijk
TRUSYS FLEX P 35W 840 N CL WT DALI
JPG (693.6 KB)
Catalogusinfo 1
TRUSYS FLEX DALI
PNG (82.96 KB)
Catalogusinfo 2
TRUSYS FLEX DALI
PNG (10.5 KB)
Catalogusinfo 3
TRUSYS FLEX DALI
PNG (97.51 KB)
Catalogusinfo 4
TRUSYS FLEX DALI
PNG (100.61 KB)
Catalogusinfo 5
TRUSYS FLEX EM
PNG (183.87 KB)
Catalogusinfo 6
TRUSYS FLEX EM
PNG (72.09 KB)
IES-bestand (IES)
TRUSYS FLEX P 35W 840 N CL WT DALI
IES (6.4 KB)
LDT-bestand (Eulumdat)
TRUSYS FLEX P 35W 840 N CL WT DALI
LDT (7.26 KB)
ULD-bestand (DIALux)
TRUSYS FLEX P 35W 840
ULD (182.27 KB)
ROLF-bestand (RELUX)
TRUSYS FLEX P 35W
ROLF (431.75 KB)

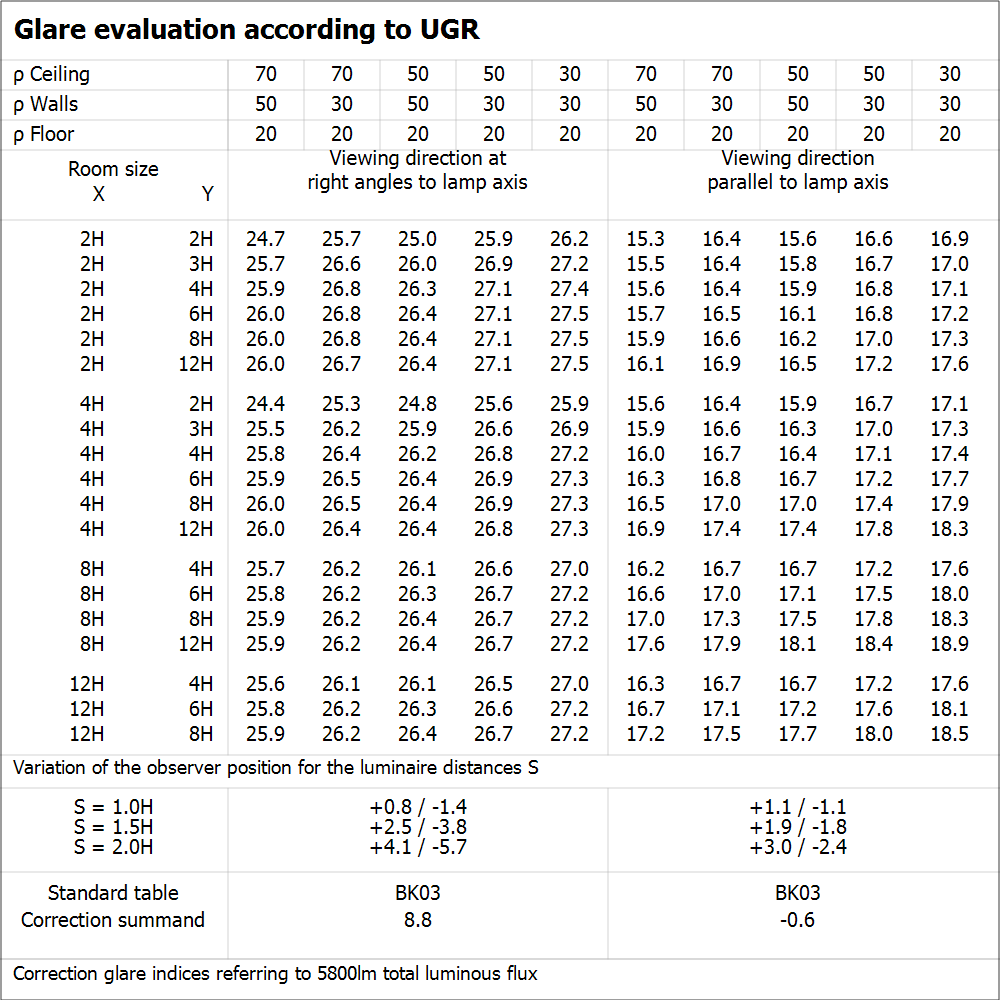

UGR-bestand (UGR-tabel)
