HIGH BAY DALI GEN 5

HB DA P 150W 840 110DEG IP66

GTIN: 4058075844438 Verzenddoos / 1 Alle pakketten weergeven
Download data sheet
Contact verkoop
Garantievoorwaarden
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Verbeterde UGR vergeleken met voorgaande generaties, tot UGR ≤ 19 (<150W, 70°) in combinatie met reflector
  • Hoge lichtkracht
  • Energiebesparing tot 70% in vergelijking met conventionele High Bay armaturen
  • Gewicht en grootte geoptimaliseerd dankzij compact ontwerp
Toepassingsgebieden
  • Vervanging voor Highbay armaturen met kwikdamp of HID lampen
  • Magazijnen, logistieke hallen
  • Industrie
  • Hoog plafond (bijvoorbeeld in winkelcentra, luchthavens, commerciële gebouwen, hallen)
Productkenmerken
  • DALI versions with IoT-ready DALI-2 driver
  • Instelbare lichtstroom en uitstralingshoek voor montagehoogtes van ~ 6 m tot 18 m in 4000K of 6500K
  • Dimbereik (DALI): 10…100%
  • Levensduur (L80/B10): tot 100.000 uur (bij 35°C)
Technische uitrusting
  • Montagehaak inbegrepen
  • Montagebeugels, reflectoren en refractoren als afzonderlijk accessoire verkrijgbaar
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 150,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 665,000 mA
Inschakelstroom 17.1 A
Inschakelstroomtijd Th50 314 µs
Max. armaturen op stroomonderbreke B16 A 13
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 10
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 16
Arbeidsfactor λ > 0,95
Totale harmonische vervorming < 15 %
Veiligheidsklasse I
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 26550 lm
Lichtstroom efficiëntie 177 lm/W
Kleurtemperatuur 4000 K
Lichtkleur Koel wit
Kleurweergave-index Ra ≥80
Standaardafwijking van kleurproeven ≤4 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0,4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 110 °
AFMETINGEN & GEWICHT
Diameter 321,00 mm
Hoogte 160,00 mm
Product gewicht 2900,00 g
Kabellengte 1500 mm
MATERIALEN & KLEUREN
Kleur van het product Zwart
Kleur behuizing Zwart
RAL nummer [PIM] RAL 9005
Body materiaal Aluminum
Materiaal afdekking Polycarbonaat (pc)
Glow Wire Test volgens IEC 60695-2-12 850 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -30…+50 °C
Opslagtemperatuur -40…+80 °C
Type aansluiting Kabel, 3-polig
Type bescherming IP66
Beschermklasse IK ( Schok bestendi [PIM] IK10
Dimbaar Ja
Type of dimming [GMS] DALI-2
Montagetype L SURFACE|SUSPENDED
Montagelocatie Plafond; Muur
Toepassingsomgeving Binnen
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 120000 h 1)
Levensduur L80/B10 @ 25 °C 100000 h 1)
Levensduur L90/B10 @ 25 °C 49000 h
Aantal schakelcycli 200000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Nominale uitgangsstroom 615 mA
Uitgangsstroom: 615 mA
E-VSA - Uitgangsrimpelstroom < 5 %
NOODVERLICHTING
Type noodverlichting (EL) EL-gecertificeerde driver (0Hz/DC-werking) voor centrale batterijwerking inbegrepen
Type noodbedieningstest Geen
CERTIFICATEN & NORMEN
Normen CE; UKCA; EAC; CB; ENEC; TÜV SÜD; EPD
Gelimiteerde oppervlaktetemperatuur Ja
Balschot veilig Nee
EPD LEDV-00032-V01.01-EN
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie VIVARES
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075844438 Verzenddoos
1		 368 mm x 368 mm x 169 mm 3553.00 g 22.89 dm³
Gebruiksaanwijzing / veiligheidsinstructies
HB ACC
PDF (12.82 MB)
Juridische informatie
HB DA P
PDF (2.23 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
Safety Insert G11205496
PDF (364.68 KB)
Conformiteitsverklaringen
HIGHBAY DALI P
PDF (238.59 KB)
Certificaten
ENEC HIGHBAY P DALI
PDF (418.43 KB)
EPD
EPD EN HIGH BAY GEN 5 DALI
PDF (670.25 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Productafbeelding: witte achtergrond, diagonaal
HB P PS
JPG (1.7 MB)
Productafbeelding: witte achtergrond, rechtop
HB P PS
JPG (3.45 MB)
Productlijntekening met cijfers
HB P
SVG (139.1 KB)
Productlijntekening - technisch
HB P
SVG (133.45 KB)
Productlijntekening - technisch
HB P
SVG (130.6 KB)
Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
HB DA P 150W 840 110DEG IP66
JPG (1.42 MB)
Verpakkingsafbeelding, voorkant
HB DA P 150W 840 110DEG IP66
JPG (1.15 MB)
Verpakkingsafbeelding, ruimtelijk
HB DA P 150W 840 110DEG IP66
JPG (1.31 MB)
Catalogusinfo 2
HB DA P IP66
PNG (178.82 KB)
Catalogusinfo 3
HB P IP66
PNG (91.54 KB)
Catalogusinfo 4
HB P IP66
PNG (76.87 KB)
Catalogusinfo 5
HB P IP66
PNG (115.41 KB)
Guarantee Label
GL-4058075844438
PDF (329.86 KB)
IES-bestand (IES)
HB DA P 150W 840 110DEG IP66
IES (1.78 KB)
IES-bestand (IES)
HB DA P 150W 840 110DEG IP66 WITH REFLECTOR
IES (3.29 KB)
IES-bestand (IES)
HB DA P 150W 840 110DEG IP66 WITH REFRACTOR
IES (3.29 KB)
LDT-bestand (Eulumdat)
HB DA P 150W 840 110DEG IP66
LDT (1.5 KB)
LDT-bestand (Eulumdat)
HB DA P 150W 840 110DEG IP66 WITH REFLECTOR
LDT (2.92 KB)
LDT-bestand (Eulumdat)
HB DA P 150W 840 110DEG IP66 WITH REFRACTOR
LDT (2.94 KB)
ULD-bestand (DIALux)
HB DA P 150W 840 110DEG IP66
ULD (123.39 KB)
ROLF-bestand (RELUX)
HB DA P 150W 840 110DEG IP66
ROLF (870.45 KB)
UGR-bestand (UGR-tabel)
HB DA P 150W 840 110DEG IP66
PNG (58.08 KB)
UGR-bestand (UGR-tabel)
HB DA P 150W 840 110DEG IP66 WITH REFLECTOR
PNG (56.41 KB)
UGR-bestand (UGR-tabel)
HB DA P 150W 840 110DEG IP66 WITH REFRACTOR
PNG (56.26 KB)
Lichtverdelingscurve type kegel
HB DA P 150W 840 110DEG IP66
SVG (11.44 KB)
Lichtverdelingscurve type kegel
HB DA P 150W 840 110DEG IP66 WITH REFLECTOR
SVG (11.44 KB)
Lichtverdelingscurve type kegel
HB DA P 150W 840 110DEG IP66 WITH REFRACTOR
SVG (11.44 KB)
Lichtverdelingscurve type polair
HB DA P 150W 840 110DEG IP66
SVG (17.4 KB)
Lichtverdelingscurve type polair
HB DA P 150W 840 110DEG IP66 WITH REFLECTOR
SVG (18.17 KB)
Lichtverdelingscurve type polair
HB DA P 150W 840 110DEG IP66 WITH REFRACTOR
SVG (17.59 KB)
BIM Revit 3D
High Bay G5
ZIP (2.39 MB)
CAD STEP 3D
HB G5 150W
STEP (1.52 MB)
Toepassingsafbeeldingen

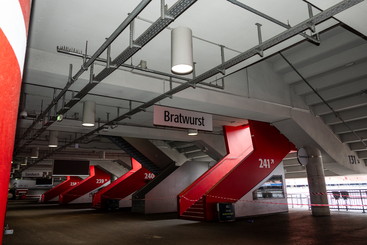

LED sports lighting
