DALI LS/PD LI
DALI LS/PD LI
GTIN: 4052899043954
Vouwdoos / 1
Alle pakketten weergeven
5 jaar garantie
PRODUCTGEGEVENS
Productvoordelen
- Small housing design
- Presence detection angle adjustable between 40…90° via integrated shutters
Toepassingsgebieden
- Installation in industry and office luminaires
- Ceiling installation via LS/PD CI KIT or LS/PD AP KIT possible
Productkenmerken
- Direct connection to DALI
- Light and presence sensor for luminaire installation
- Presence detection via passive IR element
- Light sensor operating range: 20…800 lx (measured at sensor)
- Function indicator with two-color LED
- Mounting height: 2…5 m
Technische uitrusting
- Suitable for DALI Professional and DALIeco Control unit
- Attachable mounting frame for luminaire mounting from inside and outside
ELEKTRISCHE GEGEVENS
| Nominale spanning | 16 V |
| Netfrequentie | 0 Hz |
AFMETINGEN & GEWICHT
| Lengte | 48,00 mm |
| Breedte | 15,00 mm |
| Breedte (incl. ronde armaturen) | 15.00 mm |
| Hoogte | 17,00 mm |
| Hoogte (incl. cylin. armaturen) | 17.00 mm |
| Product gewicht | 10,00 g |
KLEUREN & MATERIALEN
| Kleur van het product | Grijs |
TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN
| Omgevingstemperatuur bereik | -20…+50 °C |
MOGELIJKHEDEN
| Dimbaar | Nee |
| Maximale inbouwhoogte | 5 m |
| Detectie zone | 6 m 1) |
| Detectie hoek | 80 ° |
| Type montage | Verzonken/Inbouwarmatuur |
| Bereik van de lichtsensor | 20…800 lx |
1) Maximale diameter
CERTIFICATEN & NORMEN
| Keurmerken | CE |
| Veiligheidsklasse | II |
| Type bescherming | IP20 |
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
| Hoeveelheid edele metalen | 0 mg |
| Hoeveelheid zeldzame aardmetalen | 0 mg |
| Minimumpercentage gerecycled materiaal in verpakking | 80 % 1) |
| Minimumpercentage gerecycled materiaal in het product | 0 % 1) |
| Recyclebaarheid van het product | Meestal recyclebaar product 1) |
| Recyclebaarheid van de verpakking | Meestal recyclebare verpakking 1) |
| Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% | Nee |
| Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% | Additional info can be provided per individual request |
| Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage |
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
| Productcode | Verpakkingseenheid (stuks per verpakking) | Afmetingen (lengte x breedte x hoogte) | Brutogewicht | Volume |
|---|---|---|---|---|
| 4052899043954 | Vouwdoos 1 |
160 mm x 40 mm x 35 mm | 40.00 g | 0.22 dm³ |
| 4052899043961 | Verzenddoos 25 |
223 mm x 197 mm x 179 mm | 1131.00 g | 7.86 dm³ |
Gebruiksaanwijzing / veiligheidsinstructies

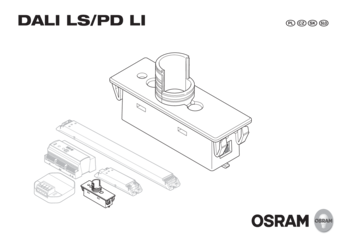

383606_Manual DALI LS/PD LI (PL-CZ-SK-SL)
383606_Manual DALI LS/PD LI (PL-CZ-SK-SL)
Gebruiksaanwijzing / veiligheidsinstructies
377128_Manual DALI LS/PD LI (D-EN-ES-FR-IT)
377128_Manual DALI LS/PD LI (D-EN-ES-FR-IT)
Gebruiksaanwijzing / veiligheidsinstructies
383607_Manual DALI LS/PD LI (FI-DK-NO-SV)
383607_Manual DALI LS/PD LI (FI-DK-NO-SV)
Gebruiksaanwijzing / veiligheidsinstructies
DALI LS/PD LI
DALI LS/PD LI
Conformiteitsverklaringen
EU Declaration of Conformity 2019_9C1_2874588_EN_09
EU Declaration of Conformity 2019_9C1_2874588_EN_09
Conformiteitsverklaringen
EC-DoC LMS Sensor Coupler and Sensor 9C1-3402820-EN-02 2019
EC-DoC LMS Sensor Coupler and Sensor 9C1-3402820-EN-02 2019
Conformiteitsverklaringen
334811_Declaration of conformity – DALI PRO CONT-4 – DALI PRO PB Coupler – DALI PRO Sen
334811_Declaration of conformity – DALI PRO CONT-4 – DALI PRO PB Coupler – DALI PRO Sen
Productafbeelding: witte achtergrond, diagonaal
338474_DALIeco LS/PD LI (EN)
338474_DALIeco LS/PD LI (EN)
Productlijntekening met letters
332605_DALIeco Sensor LI
332605_DALIeco Sensor LI
Product lijntekening, voorzijde, geen afmetingen
332604_DALIeco Sensor LI
332604_DALIeco Sensor LI
CAD-gegevens 3D PDF
341822_CAD Data_DALIeco LS/PD LI
341822_CAD Data_DALIeco LS/PD LI
| EAN | SEG-nummer | STK-nummer | EFO-Nr. |
|---|---|---|---|
| 4052899043954 | 7985313 | 941902420 | 4518601 |
