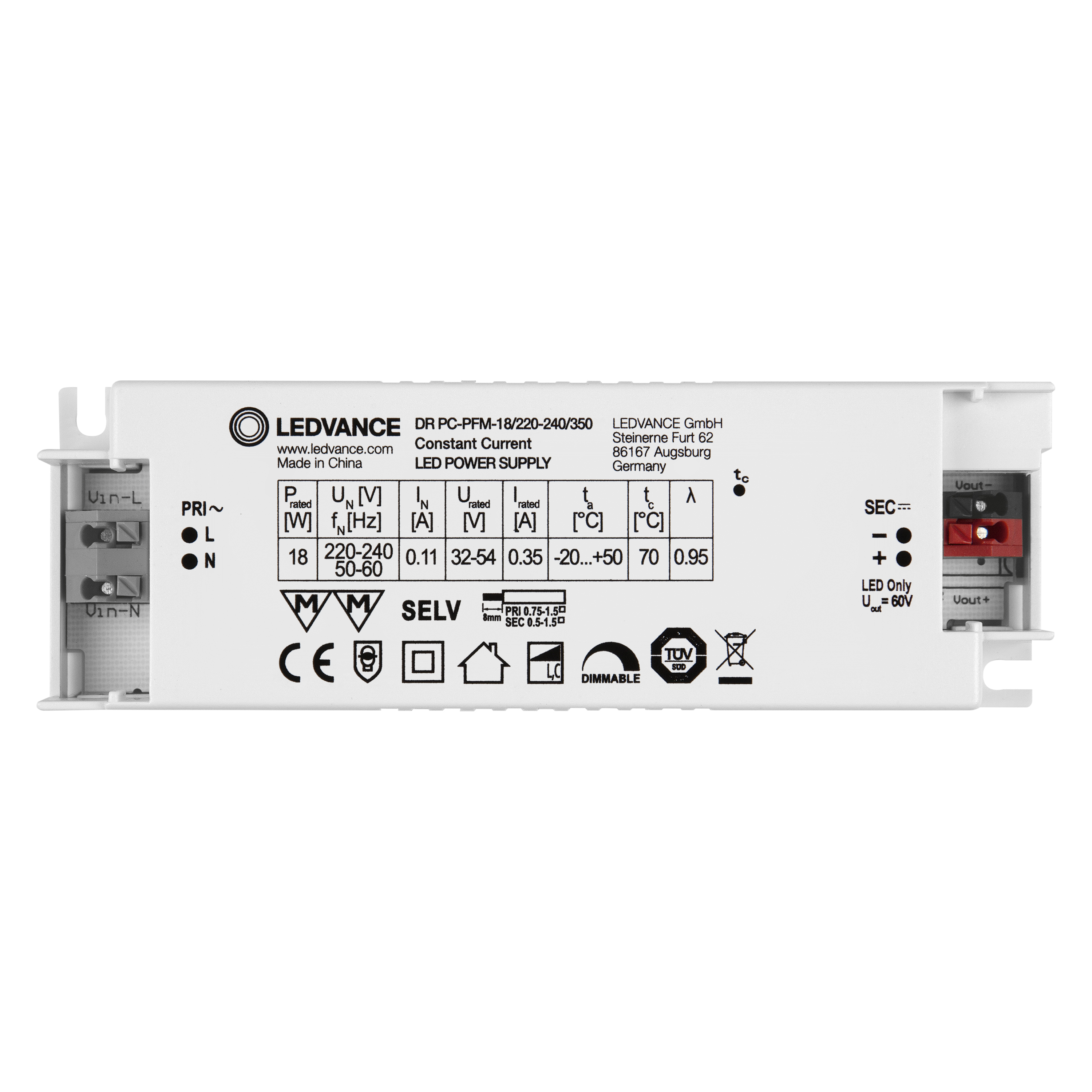

DR PC-PFM -18/220-240/350

LED DRIVER PHASE-CUT PERFORMANCE

GTIN: 4058075239838 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen

Maakt installatie mogelijk met gangbare fase aansnijdimmers en fase afsnijdimmers
5 jaar garantie
Slanke behuizing voor smalle installatieruimtes
Hoog lichtrendement en hoge betrouwbaarheid

Toepassingsgebieden

Geschikt voor LED armaturen en LED modules
Toepasbaar voor armaturen van beschermingsklasse I en II
Voor indoor SELV installaties
Kantoren, winkelcentra, ziekenhuizen, restaurants, hotels

Productkenmerken

Beschikbaar in 13 W, 18 W, 25 W en 35 W
Onafhankelijke installatie met optionele kabelklemmen kit
Dimmable on the leading edge and trailing edge
Dimbaar van 10….100%
Levensduur: tot 50.000 h (op max. tc temperatuur)
IP-klasse: IP20
Gericht, constant uitgangsvermogen
Lage rimpelspanning < 5%
Voedingsspanning: 220…240 V
Werkingsfrequentie: 50/60 Hz
Toegepast met minder dan 60V: Safety Extra-Low Voltage (SELV)
Omkeerbare oververhitting, overbelasting, kortsluiting en open stroomkringbescherming

Technische uitrusting

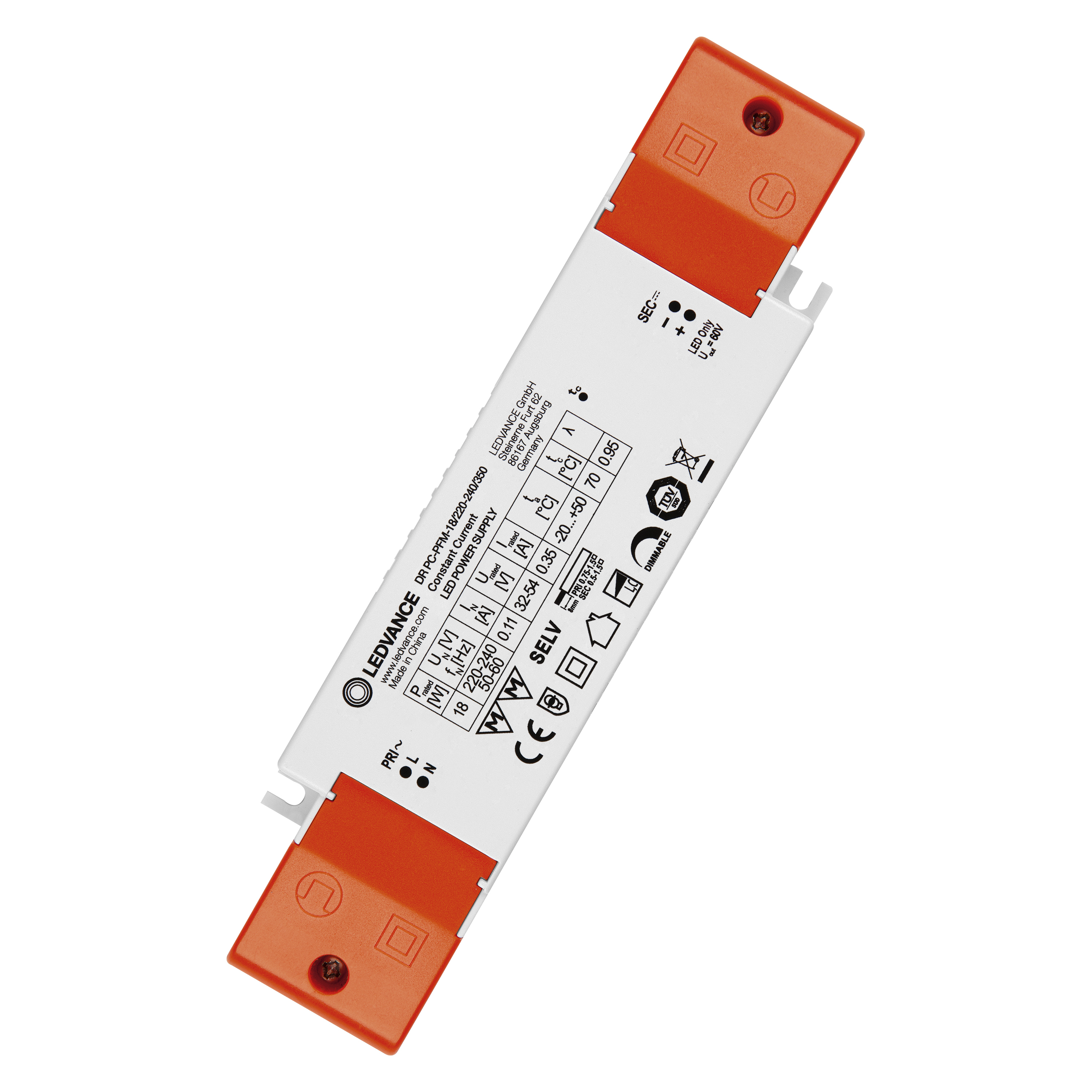

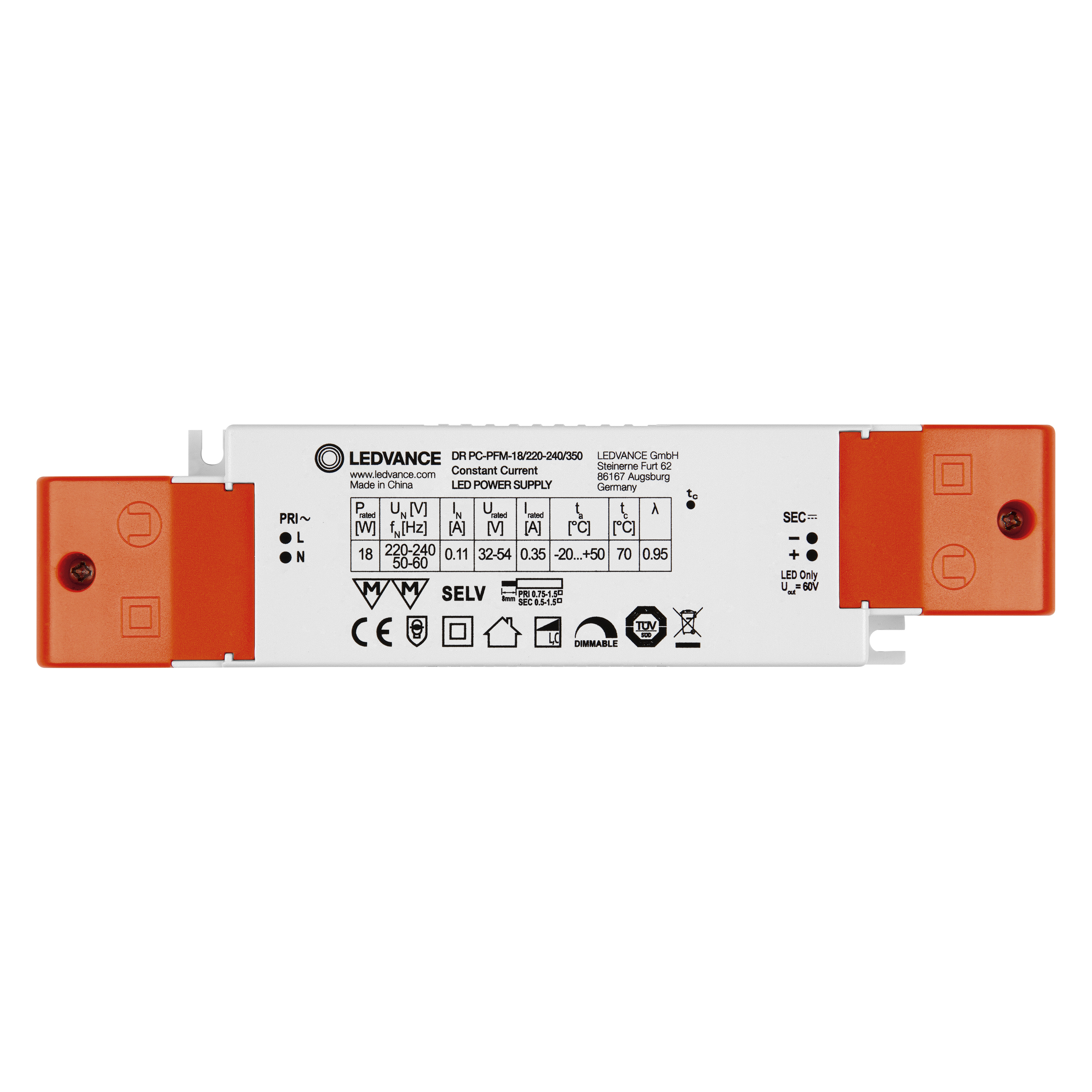

Kabelklemmen kit voor het verzekeren van de juiste trekontlasting

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	18,00 W
Nominale uitgangsvermogen	18 W ¹⁾
Nominale spanning	220…240 V
Nominale uitgangsspanning	32…54 V ²⁾
Ingangsspanning AC	198…264 V ³⁾
U-OUT (werkspanning)	60 V
Type stroom	DC
Nominale stroom	100 mA
Nominale uitgangsstroom	350 mA ⁴⁾
Inschakelstroom	5 A
Uitgangsstroom tolerantie	±5 %
Uitgang rimpelstroom (100 Hz)	< 5 %
Netfrequentie	50…60 Hz
Totale harmonische vervorming	16 % ⁵⁾
Arbeidsfactor λ	0,95 ⁶⁾
E-VSA eficiëntie	84 % ⁷⁾
Apparaat verliezen	3 W ⁸⁾
Maximum aantal E-VSA's op een z 10 A (B)	52
Maximum aantal E-VSA's op een z 16 A (B)	84
Maximum aantal E-VSA's op een z 25 A (B)	131
Piek bestendigeheid	0,5 kV
Galvanische scheiding	SELV

¹⁾ Deelbelasting 11 …19 W
²⁾ Maximaal 60V
³⁾ Toegestane spanningsbereik
⁴⁾ ±10%
⁵⁾ Bij volledige belasting, 220 ... 240 V, 50 Hz
⁶⁾ Vollast bij 230V
⁷⁾ Bij volle belasting en 230 V
⁸⁾ Bij maximale LED belasting van 19 W

AFMETINGEN & GEWICHT

Lengte	130,00 mm
Montage gat afstand, lengte	121,0 mm
Breedte	43,00 mm
Breedte (incl. ronde armaturen)	43.00 mm
Hoogte	30,00 mm
Hoogte (incl. cylin. armaturen)	30.00 mm
Draaddiameter aan ingang	0.75…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	8,0 mm
Booglengte	8,0 mm
Product gewicht	123,5 g

KLEUREN & MATERIALEN

Kleur van het product	Wit
Behuizingsmateriaal	Plastic
Body materiaal	Plastic

TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN

Omgevingstemperatuur bereik	-20…+50 °C
Maximumtemperatuur op Tc-testpunt	70 °C
Max. behuizing temperatuur bij defect	95 °C
Temperatuursbereik op punt Tc	-20…+50 °C
Toegestane relatieve luchtvochtigheid	10…90 % ¹⁾

¹⁾ Maximaal 56 dagen / jaar bij 90%

Levensduur

Levensduur E-VSA

50000 h ¹⁾

¹⁾ Bij max. T_c = 70°C / 10% uitvalpercentage

AANVULLENDE PRODUCTGEGEVENS

Ingekapseld

Nee

MOGELIJKHEDEN

Dimbaar	Ja
Dimmer interface	Fase-afsnijding
Dimbereik	10…100 %
Oververhittingsbeveiliging	Nee
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Maximale kabellengte E-VSA/lamp REM	2,0 m
Geschikt armaturen met veiligheidsklasse	I, II
Geschikt voor noodverlichting	Nee
Type aansluiting, outputzijde	Insteekverbinding

CERTIFICATEN & NORMEN

Keurmerken	TUV, CE
Normen	Volgens EN 61347-1, Volgens EN 61347-2-13, Volgens EN 55015, Volgens EN 61547, Volgens EN 61000-3-2, Volgens EN 62384
Veiligheidsklasse	II
Type bescherming	IP20

LOGISTIEKE GEGEVENS

Opslagtemperatuur

-20…+75 °C

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	0 mg
Hoeveelheid zeldzame aardmetalen	0 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4058075239838	Vouwdoos 1	46 mm x 34 mm x 133 mm	137.00 g	0.21 dm³
4058075239845	Verzenddoos 10	247 mm x 151 mm x 91 mm	1563.00 g	3.39 dm³
4058075254817	Verzenddoos 60	471 mm x 262 mm x 205 mm	9933.00 g	25.30 dm³
