OPTOTRONIC Intelligent – DALI LT2

OTi DALI 15/220…240/1A0 LT2

GTIN: 4062172143912 Onverpakt / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen
  • Versatile DALI window driver due to flexible output characteristic
  • Very high efficiency
  • Protection of the system thanks to thermal management and Smart Control
  • High-quality dimming of 1…100 % by amplitude dimming
    • Versatile scope of application due to OSRAM DALI Technology:
    • Easy to use in corridors and restrooms because of three-level Corridor function
    • Touch DIM application: easy to control via pushbutton or sensor
    • Energy efficient Touch DIM operation due to automatic switch-off at sufficient residual light
    • Suitable for emergency Installations (acc. to EN 60598-2-22 and IEC 61347-2-13, appendix J) thanks to DC detection (0 Hz, pulsating DC), on/off switchable
    • Feedback of power consumption and operating hours (Fit for SMART GRID)
    • Suitable for buildings according to EPBD/BREEAM/LEED due to automatic Constant Lumen Output setting
    Toepassingsgebieden
    • Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
    • Suitable for use in luminaires with flexible current setting (DALI, CLO, LEDset)
    • Suitable for indoor SELV installations
    • Suitable for luminaires of protection classes I and II
    • Suitable for downlights, spotlights and LED panels
    • Installation via Cable Clamp Kit possible (depending on version of product)
    Productkenmerken
    • Supply voltage: 220…240 V
    • Line frequency: 0 Hz | 50 Hz | 60 Hz
    • Line voltage: 198…264 V
    • Safety according to EN 61347-1, 61347-2-3, 61347-2-13, 62384
    • RI suppression: to EN 55015/CISPR 15
    • Line harmonics according to EN 61000-3-2
    • Immunity according to EN 61547
    • Lifetime: up to 100,000 h
    • Type of protection: IP20
    • Independent connection via through-looping (except OTi DALI 15)
ELEKTRISCHE GEGEVENS
Nominale vermogen 18,00 W
Nominale uitgangsvermogen 18 W 1)
Nominale spanning 220…240 V
Nominale uitgangsspanning 7,5…54 V 2)
Ingangsspanning AC 198…264 V 3)
Gelijkspanning 176…276 V
U-OUT (werkspanning) 60 V
Nominale stroom 0,12 A
Nominale uitgangsstroom 150…1050 mA 4)
Inschakelstroom 5 A 5)
Uitgangsstroom tolerantie +/- 3 %
Uitgang rimpelstroom (100 Hz) < 2 % 6)
Netfrequentie 0/60 Hz
Totale harmonische vervorming < 10 % 7)
Arbeidsfactor λ 0,95
Apparaat verliezen 2,4 W
Maximum aantal E-VSA's op een z 10 A (B) 82
Maximum aantal E-VSA's op een z 16 A (B) 130
Maximum aantal E-VSA's op een z 25 A (B) -
Stootstroomvastheid (L/N - aarde) 2 kV
Piek bestendigeheid 1 kV
Flikkerwaarde Pst LM ≤1
1) Deelbelasting 3…18 W
2) Maximaal 60V
3) Toegestane spanningsbereik
4) +/- 5 %
5) tbreedte = 220 µs (gemeten bij 50 % Ipiek)
6) Gemiddelde rimpel bij 100 Hz
7) Bij volledige belasting, 220 ... 240 V, 50 Hz / zie grafieken
Fotometrische gegevens
Flikkerwaarde Pst LM ≤1
Stroboscoopeffect waarde SVM ≤0.4
AFMETINGEN & GEWICHT
Lengte 95,00 mm
Breedte 53,00 mm
Breedte (incl. ronde armaturen) 53.00 mm
Hoogte 30,00 mm
Hoogte (incl. cylin. armaturen) 30.00 mm
Draaddiameter aan ingang 0.2…1.5 mm² 1)
Draaddiameter aan uitgang 0.2…1.5 mm² 1)
Striplengte primair 8.0…9.0 mm
Booglengte 8.0…9.0 mm
Product gewicht 100,00 g
1) Massieve of flexibele kabels
KLEUREN & MATERIALEN
Kleur van het product Wit
Behuizingsmateriaal Plastic
Body materiaal Plastic
TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN
Omgevingstemperatuur bereik -20…+50 °C
Maximumtemperatuur op Tc-testpunt 80 °C 1)
Max. behuizing temperatuur bij defect 100 °C
Toegestane relatieve luchtvochtigheid 5…85 % 2)
1) Maximum bij het Tc-punt
2) Maximaal 56 dagen/jaar op 85%
MOGELIJKHEDEN
Dimbaar Ja
Dimmer interface DALI, Touch DIM, Touch DIM Sensor
Dimbereik 1…100 % 1)
Oververhittingsbeveiliging Automatisch zelfherstellend
Overbelastingsbeveiliging Automatisch zelfherstellend
Kortsluitingsbeveiliging Automatisch zelfherstellend
Bstand tegen overbelasting Ja
Maximale kabellengte E-VSA/lamp REM 2,0 m
Geschikt armaturen met veiligheidsklasse I, II
Type aansluiting, outputzijde Insteekverbinding
1) Voor maximale nominale uitgangsstroom
CERTIFICATEN & NORMEN
Keurmerken ENEC 10, VDE, EMC, EL, CE, DALI-2, BIS
Normen Volgens EN 61347-1, Volgens EN 61347-2-13, Volgens EN 61547, Volgens EN 61000-3-2, Volgens EN 62384, Volgens EN 55015
Veiligheidsklasse II
Type bescherming IP20
LOGISTIEKE GEGEVENS
Opslagtemperatuur -25…85 °C
Data verordening energielabelling acc EU 2019/2015
Netwerk stand-by stroom voor CLS ≤0.30 W
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen 0 mg
Hoeveelheid zeldzame aardmetalen 0 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4062172143912 Onverpakt
1		 167.00 g
4062172143929 Verzenddoos
20		 284 mm x 207 mm x 96 mm 2270.00 g 5.64 dm³
Gebruiksaanwijzing / veiligheidsinstructies
7845835 OPTOTRONIC LED Power Supply
PDF (2.55 MB)
Conformiteitsverklaringen
OTI DALI 15-220-240-1A0 LT2
PDF (269.42 KB)
EU Data Act
Connected Products and Related Software and Services
PDF (346.28 KB)

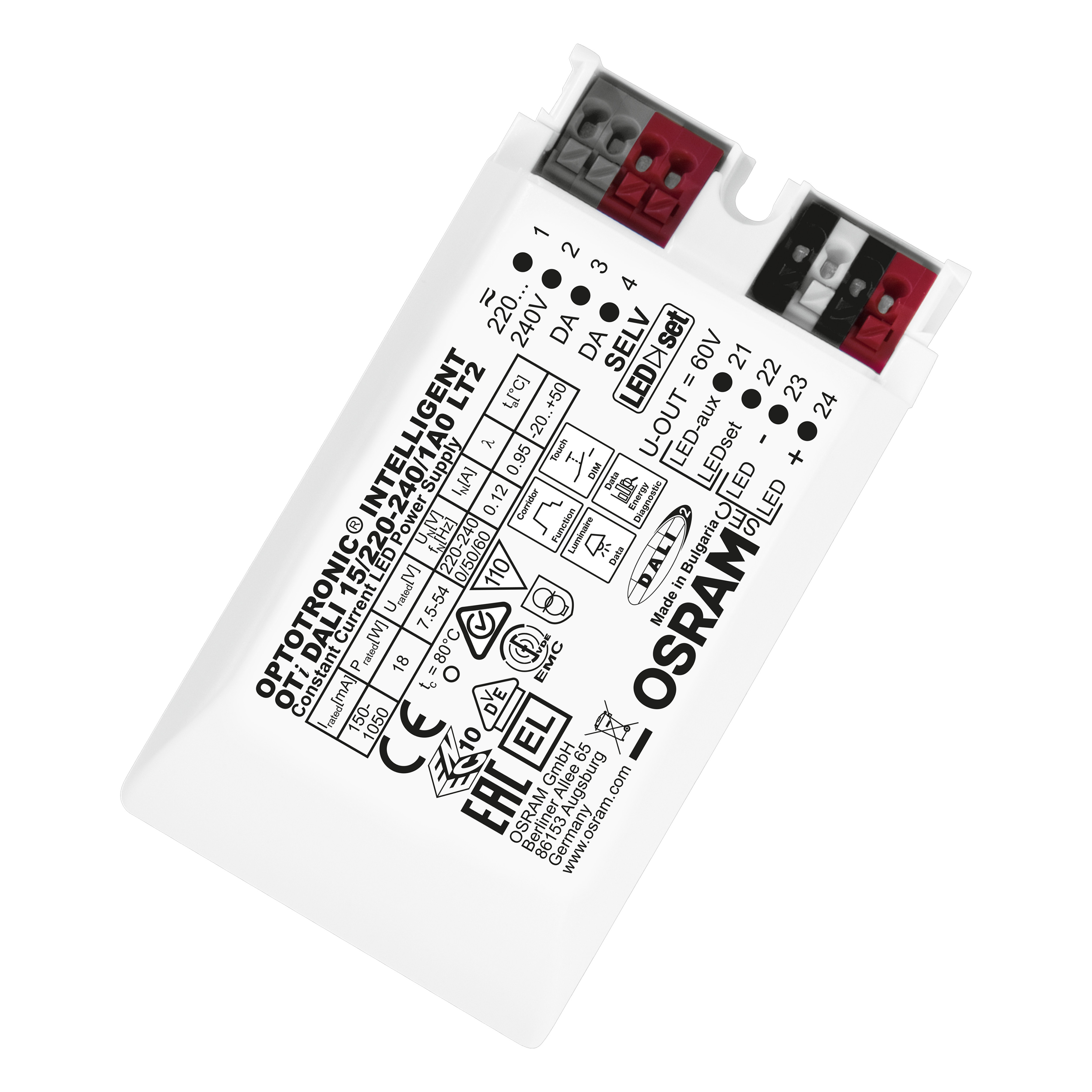

Productafbeelding: witte achtergrond, diagonaal
