DR DALI-SUP -150/220-240/24

LED DRIVER DALI SUPERIOR

GTIN: 4058075421868 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen

Snelle en comfortabele installatie dankzij het gereedschapsloze kabelklem-concept
5 jaar garantie
Geringe flikkering zorgt voor een hoge lichtkwaliteit en goed visueel comfort
Push DIM toepassing voor eenvoudige bediening
Geoptimaliseerd afgestemd op 24 V flexibele LED strips

Toepassingsgebieden

Koofverlichting, zelfs in krappe ruimten
Hotels, winkels, gastvrijheid, residentiële interieurs
Musea, kunstgalerijen
Lichtbanden in afzonderlijke kantoren en kantoortuinen
Geschikt voor gebruik in noodverlichtingssystemen (DC-geschikt)

Productkenmerken

1-kanaals DALI-2 gecertificeerde LED driver
Kabelklembehuizing voor onafhankelijke montage
Werkt met Safety extra-low voltage (SELV): < 60 V
IP-klasse: IP20

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	150,00 W
Nominale uitgangsvermogen	150 W ¹⁾
Nominale spanning	220…240 V
Nominale uitgangsspanning	24 V ²⁾
Ingangsspanning AC	198…264 V ³⁾
U-OUT (werkspanning)	25 V
Type stroom	DC
Nominale stroom	825 mA
Nominale uitgangsstroom	6250 mA ⁴⁾
Inschakelstroom	90 A
Uitgang rimpelstroom (100 Hz)	+/- 3.5 %
Netfrequentie	50…60 Hz
Totale harmonische vervorming	< 10 % ⁵⁾
Arbeidsfactor λ	> 0,90 ⁶⁾
E-VSA eficiëntie	91 % ⁷⁾
Apparaat verliezen	19 W ⁸⁾
Maximum aantal E-VSA's op een z 10 A (B)	2
Maximum aantal E-VSA's op een z 16 A (B)	3
Maximum aantal E-VSA's op een z 25 A (B)	5
Stootstroomvastheid (L/N - aarde)	2 kV
Piek bestendigeheid	1 kV
Galvanische scheiding	SELV
Stand-by verliezen	< 0.5 W

¹⁾ Van 0 tot 150 W
²⁾ Maximaal 24V
³⁾ Toegestane spanningsbereik
⁴⁾ ±5%
⁵⁾ Bij volledige belasting, 220 ... 240 V, 50 Hz
⁶⁾ Vollast bij 230V
⁷⁾ Bij volle belasting en 230 V
⁸⁾ Bij maximale LED belasting van 169 W

AFMETINGEN & GEWICHT

Lengte	330,00 mm
Montage gat afstand, lengte	318 mm
Breedte	47,00 mm
Breedte (incl. ronde armaturen)	47.00 mm
Hoogte	32,00 mm
Hoogte (incl. cylin. armaturen)	32.00 mm
Draaddiameter aan ingang	0.5…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	6…7 mm
Booglengte	6…7 mm
Product gewicht	484,00 g

KLEUREN & MATERIALEN

Kleur van het product	Wit
Behuizingsmateriaal	Plastic
Body materiaal	Plastic

TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN

Omgevingstemperatuur bereik	-20…+45 °C
Maximumtemperatuur op Tc-testpunt	85 °C
Max. behuizing temperatuur bij defect	110 °C
Temperatuursbereik op punt Tc	-25…+45 °C
Toegestane relatieve luchtvochtigheid	5…85 % ¹⁾

¹⁾ Maximaal 56 dagen/jaar op 85%

Levensduur

Levensduur E-VSA

50000 h ¹⁾

¹⁾ Bij maximale Tc / 10% uitvalpercentage

AANVULLENDE PRODUCTGEGEVENS

Ingekapseld

Nee

MOGELIJKHEDEN

Dimbaar	Ja
Dimmer interface	DALI-2
Dimbereik	1…100 %
Oververhittingsbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Maximale kabellengte E-VSA/lamp REM	2,0 m
Geschikt armaturen met veiligheidsklasse	I, II
Geschikt voor noodverlichting	Nee
Type aansluiting, outputzijde	Insteekverbinding

CERTIFICATEN & NORMEN

Keurmerken	CE, CB, ENEC
Normen	Volgens EN 61347-1, Volgens EN 61347-2-13, Volgens EN 55015, Volgens EN 61547, Volgens EN 61000-3-2, Volgens EN 62384
Veiligheidsklasse	II
Type bescherming	IP20

LOGISTIEKE GEGEVENS

Opslagtemperatuur

-40…+85 °C

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	0 mg
Hoeveelheid zeldzame aardmetalen	0 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1)

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4058075421868	Vouwdoos 1	336 mm x 55 mm x 38 mm	523.00 g	0.70 dm³
4058075421875	Verzenddoos 10	387 mm x 324 mm x 116 mm	5779.00 g	14.55 dm³

Gebruiksaanwijzing / veiligheidsinstructies
LED DR DALI SUP CV

PDF (3.14 MB)

Conformiteitsverklaringen
DECLARATION OF CONFORMITY LED DR DALI PFM_LED DR SUP

PDF (257.86 KB)

Conformiteitsverklaringen
DECLARATION OF CONFORMITY LED DR DALI PFM_LED DR SUP

PDF (299.51 KB)

Certificaten
CERTIFICATE_LED DR DALI PFM_LED DR SUP

PDF (370.26 KB)

EU Data Act
DALI LED Driver and Luminaires

PDF (469.42 KB)

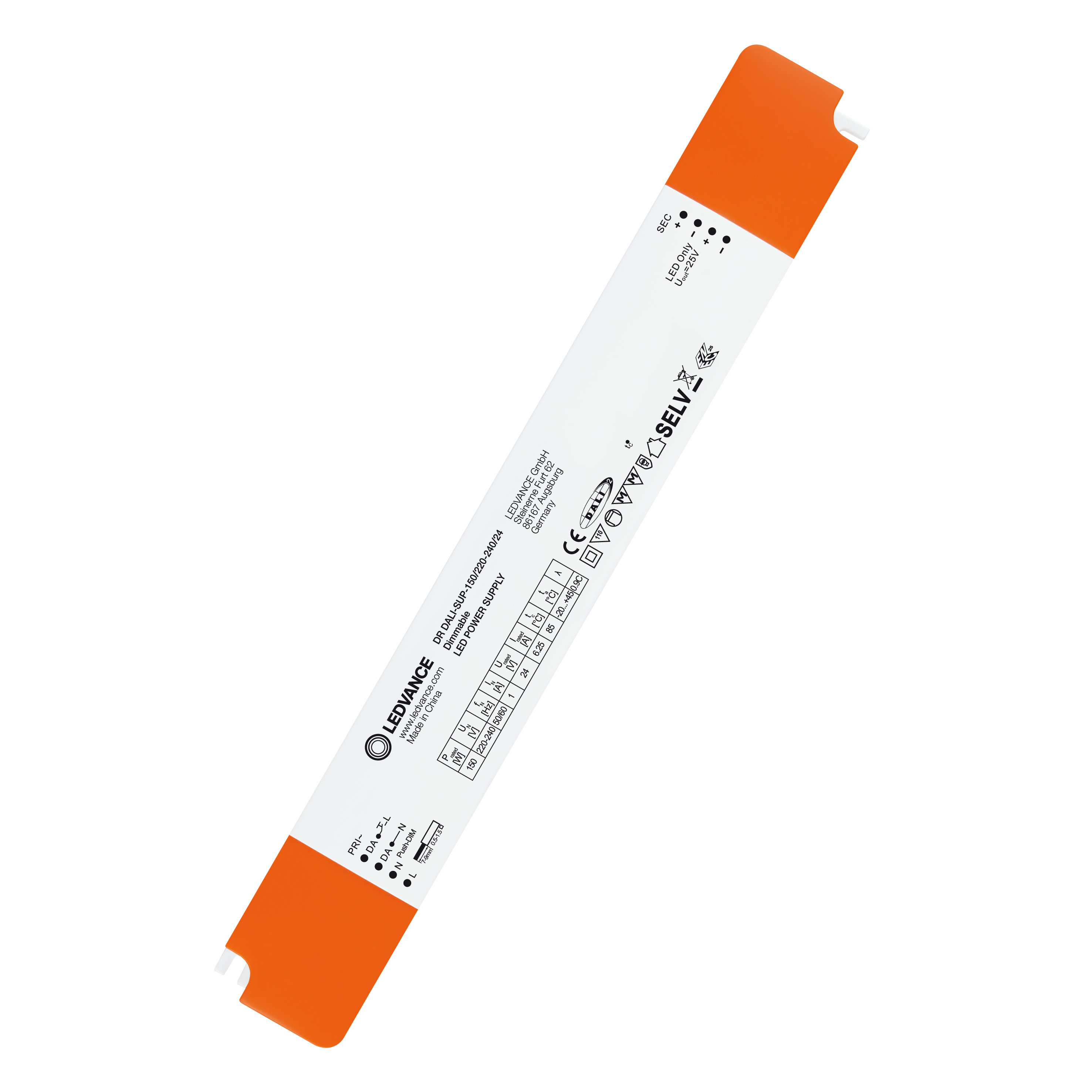

Productafbeelding: witte achtergrond, diagonaal
DR DALI SUP 150/220-240/24

JPG (465.65 KB)

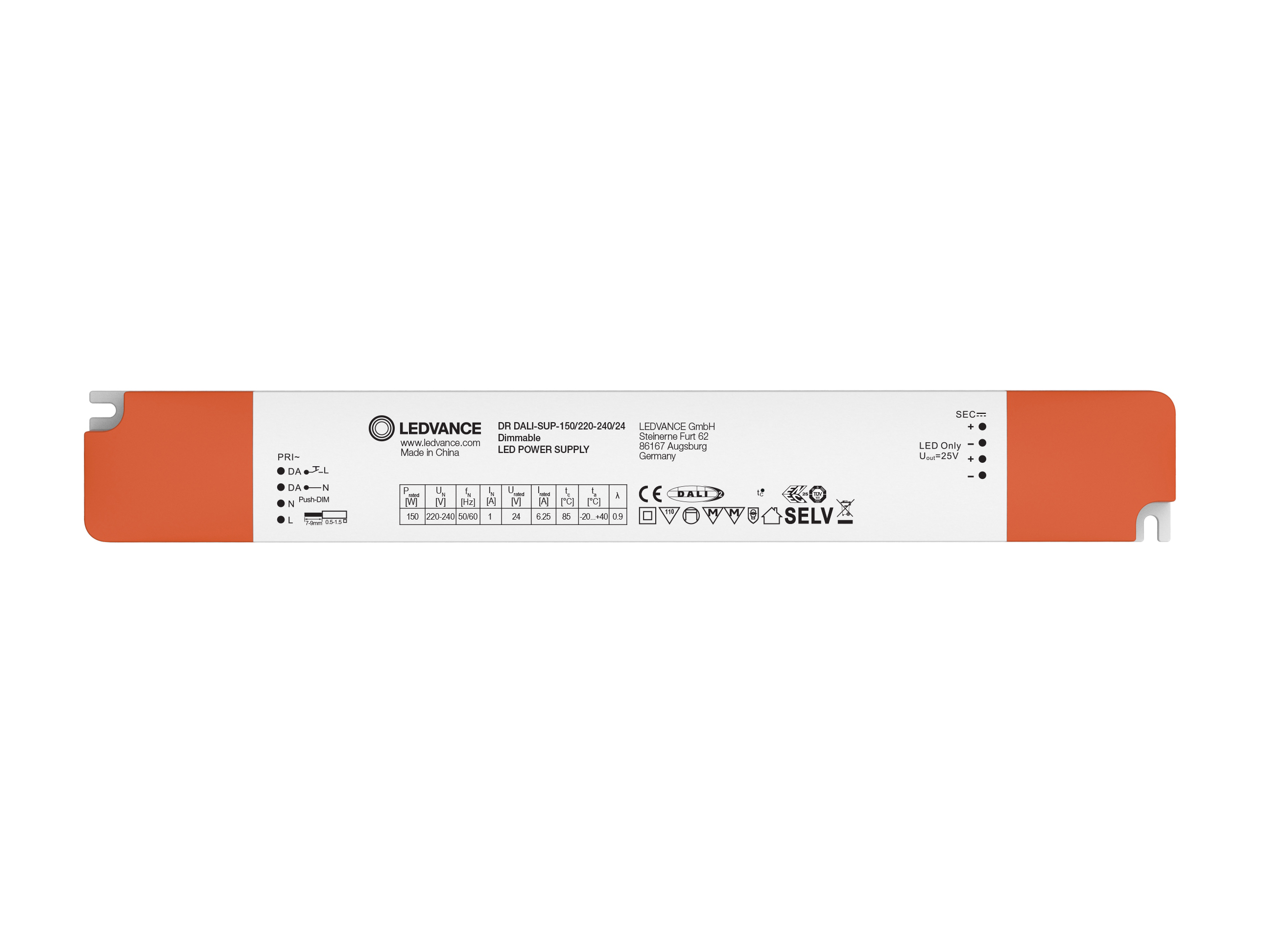

Productafbeelding: witte achtergrond, horizontaal
DR DALI-SUP-150

JPG (311.4 KB)

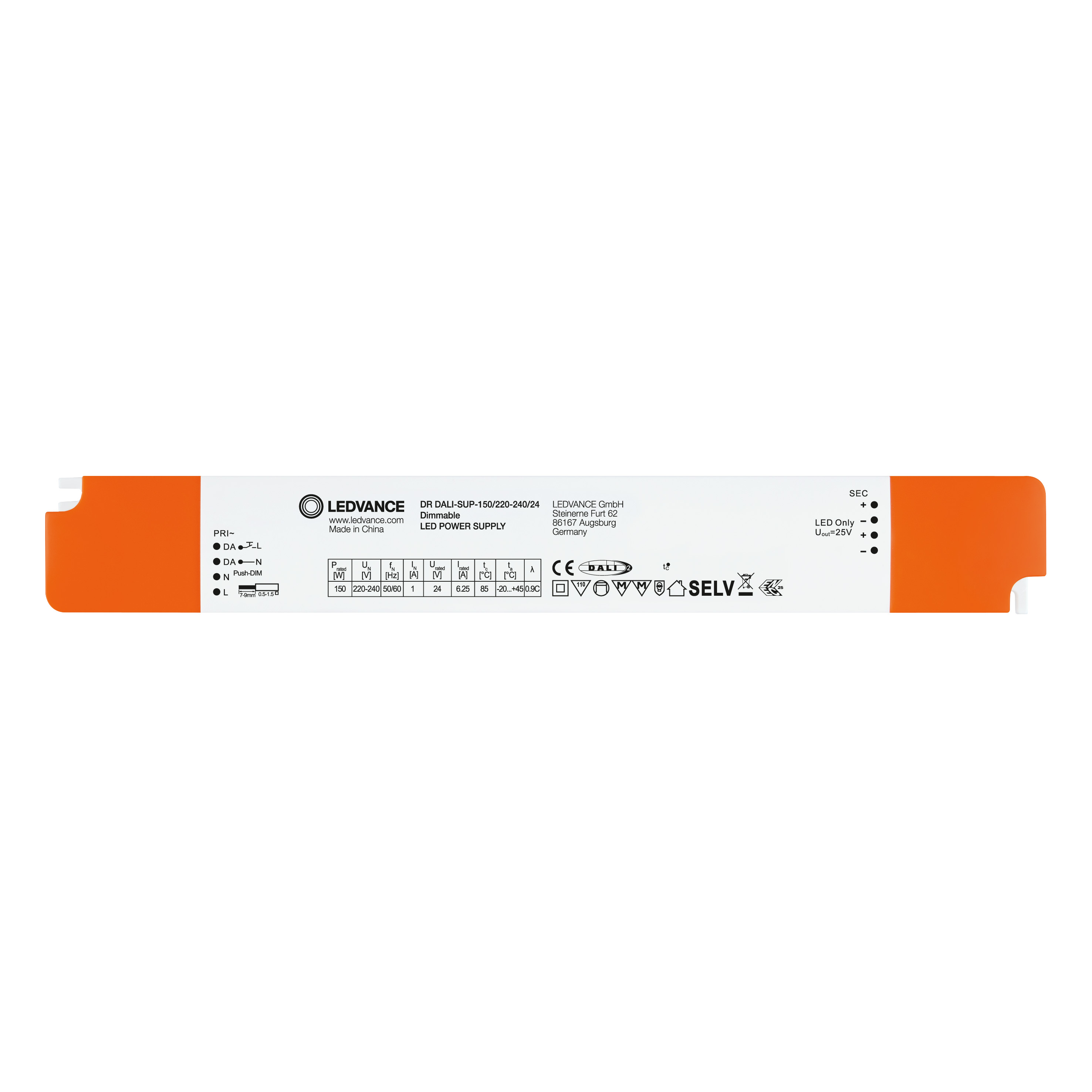

Productafbeelding: witte achtergrond, horizontaal
