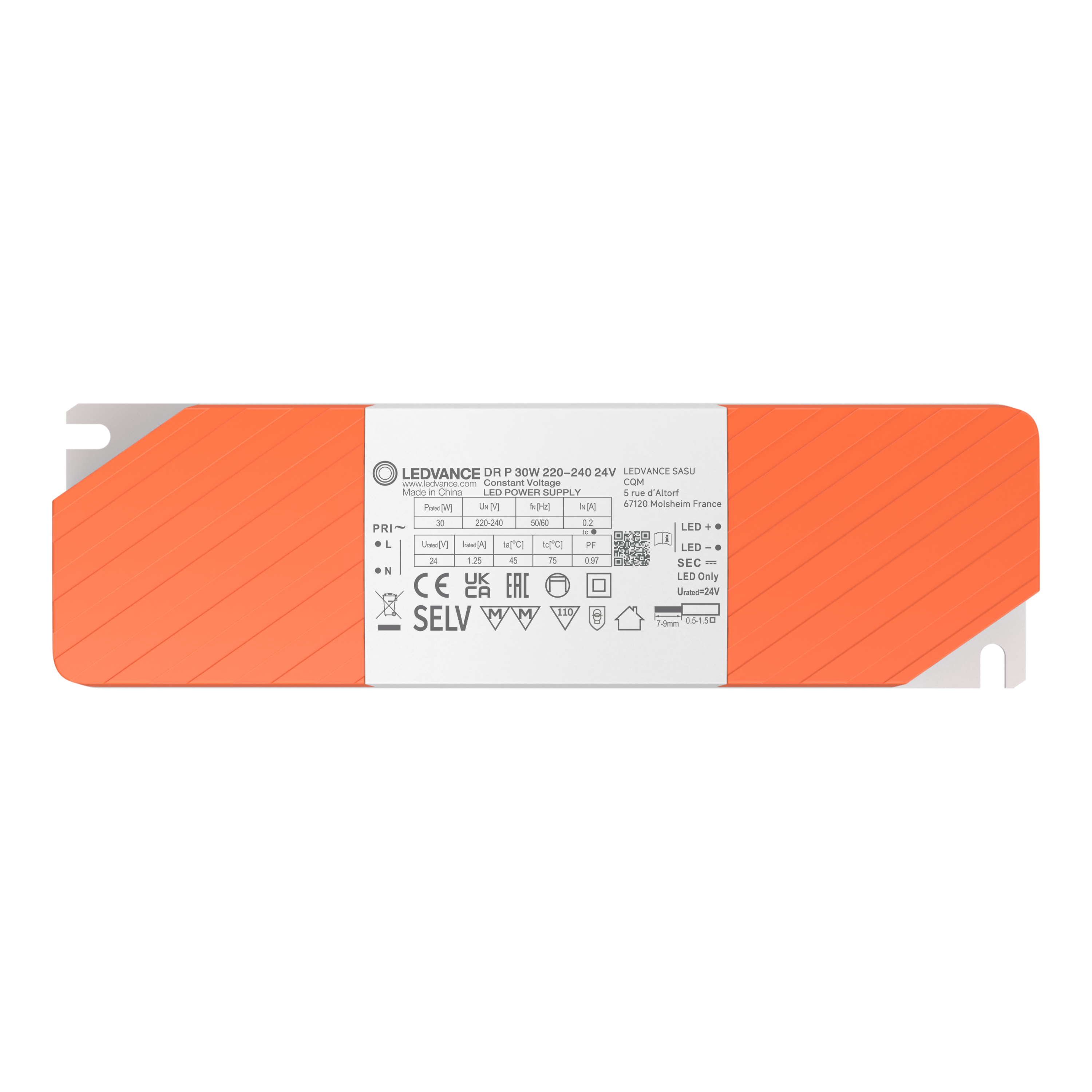

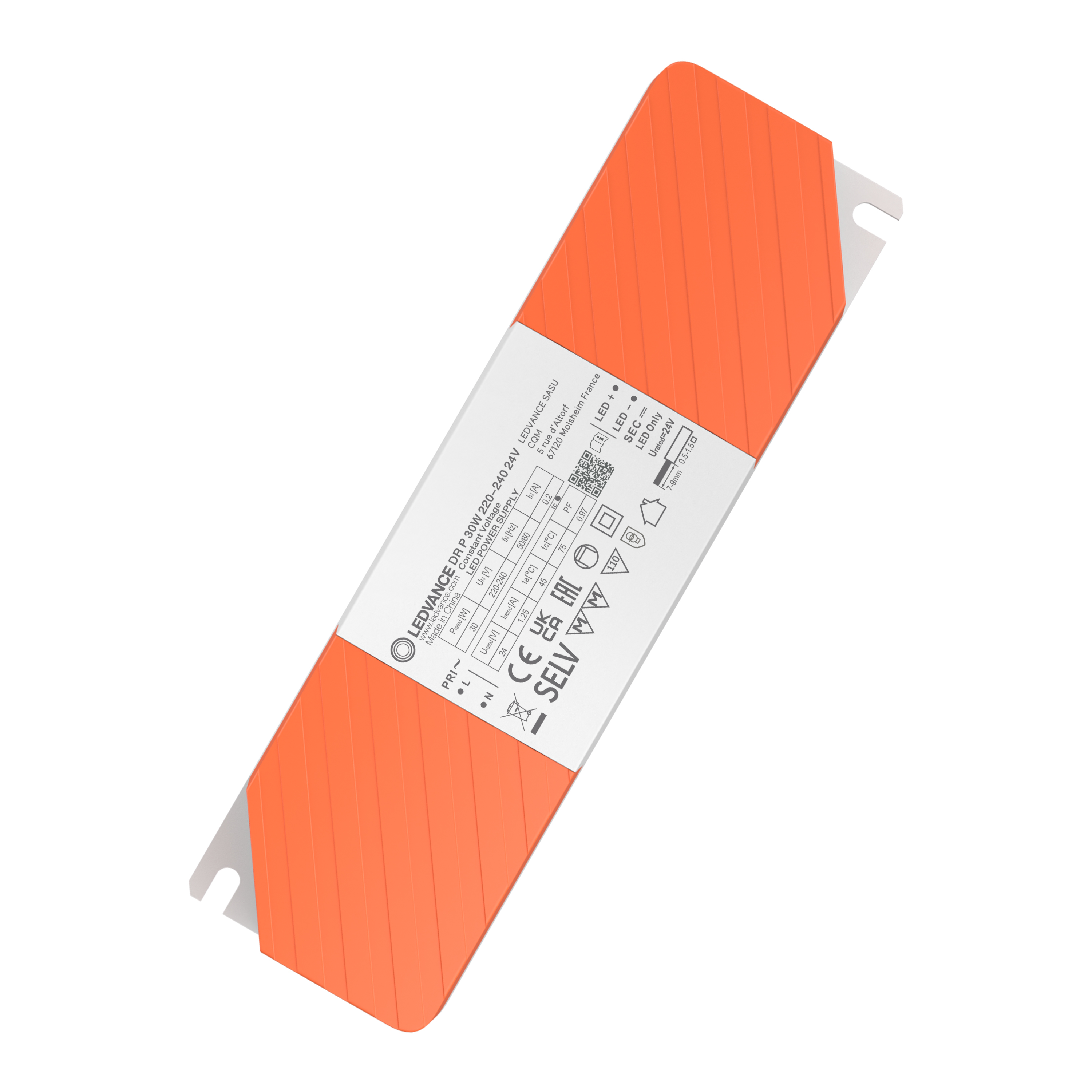

DR P 30W 220-240 24V

Coming soon

LED DRIVER PERFORMANCE

GTIN: 4099854683152 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen

Perfect afgestemd op flexibele 24V LED strips
Uitstekende prijs/kwaliteit-verhouding
Snelle en eenvoudige montage
Hoge efficiëntie en betrouwbaarheid

Toepassingsgebieden

Koofverlichting, zelfs in krappe ruimten
Voor indoor SELV installaties
Kantoren, winkelcentra, ziekenhuizen, restaurants, hotels

Productkenmerken

Verkrijgbaar in 30W, 60W, 120W, 150W, 200W en 250W
Geïntegreerde kabelklemmen voor onafhankelijke installatie
Levensduur: tot 50.000 h (op max. tc temperatuur)
IP-klasse: IP20
Voedingsspanning: 220…240 V
Werkingsfrequentie: 50/60 Hz
Toegepast met minder dan 60V: Safety Extra-Low Voltage (SELV)
Omkeerbare overtemperatuur, overbelastings-, kortsluitings- en open circuitbeveiliging

Veiligheidsadvies

Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
Let op, risico op elektrische schokken.
Koppel de netspanning los voordat u het apparaat installeert.
Open de behuizing niet.

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	30,00 W
Nominale uitgangsvermogen	30 W ¹⁾
Nominale spanning	220…240 V
Nominale uitgangsspanning	24 V ²⁾
Ingangsspanning	198…264 V
Ingangsspanning AC	198…264 V ³⁾
Gelijkspanning	198…264 V
U-OUT (werkspanning)	24 V
Type stroom	Wisselspanning
Nominale stroom	200 mA
Nominale uitgangsstroom	0…1250 mA
Inschakelstroom	17.0 A
Uitgangsstroom tolerantie	+/- 5 %
Output ripple current (120 Hz)	+/- 1.0 %
Netfrequentie	50…60 Hz
Totale harmonische vervorming	< 8 % ⁴⁾
Arbeidsfactor λ	0,97 ⁵⁾
E-VSA eficiëntie	89 % ⁶⁾
Apparaat verliezen	3,7 W ⁷⁾
Maximum aantal E-VSA's op een z 10 A (B)	36
Maximum aantal E-VSA's op een z 16 A (B)	57
Maximum aantal E-VSA's op een z 25 A (B)	77
Max. ECG no. on circuit breaker 32 A (B)	99
Max. aantal E-VSA op installatieautomaat 10 A (C)	40
Max. aantal E-VSA op installatieautomaat 16 A (C)	64
Max. ECG no. on circuit breaker 32 A (C)	128
Stootstroomvastheid (L/N - aarde)	2 kV
Piek bestendigeheid	1 kV
Galvanische scheiding	SELV
Werk frequentie	50/60 Hz
Stand-by verliezen	≤0.5 W

¹⁾ Van 0 tot 30 W
²⁾ Maximaal 24V
³⁾ Toegestane spanningsbereik
⁴⁾ Bij volledige belasting, 220 ... 240 V, 50 Hz
⁵⁾ Vollast bij 230V
⁶⁾ Bij volle belasting en 230 V
⁷⁾ Bij maximale LED belasting van 30 W

AFMETINGEN & GEWICHT

Lengte	162,00 mm
Montage gat afstand, lengte	151 mm
Breedte	40,00 mm
Breedte (incl. ronde armaturen)	40.00 mm
Hoogte	29,00 mm
Hoogte (incl. cylin. armaturen)	29.00 mm
Draaddiameter aan ingang	0.5…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	7…9 mm
Booglengte	7…9 mm
Product gewicht	115,00 g

KLEUREN & MATERIALEN

Kleur van het product	Wit
Behuizingsmateriaal	Plastic
Body materiaal	Plastic

TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN

Omgevingstemperatuur bereik	-20…+80 °C
Maximumtemperatuur op Tc-testpunt	75 °C
Max. behuizing temperatuur bij defect	75 °C
Temperatuursbereik op punt Tc	-20…+45 °C
Toegestane relatieve luchtvochtigheid	20…90 %

Levensduur

Levensduur E-VSA	50000 h ¹⁾
Aantal schakelcycli	25000

¹⁾ At maximum T_c = 75 °C

AANVULLENDE PRODUCTGEGEVENS

Ingekapseld	Ja
Product opmerking	Available from December 2025

MOGELIJKHEDEN

Dimbaar	Nee
Oververhittingsbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Bstand tegen overbelasting	Ja
Maximale kabellengte E-VSA/lamp REM	0,8 m
Geschikt armaturen met veiligheidsklasse	II
Geschikt voor noodverlichting	Nee
Type aansluiting, outputzijde	Schroefloze terminal

CERTIFICATEN & NORMEN

Keurmerken	CE, UKCA, EAC
Normen	Volgens EN 61347-1, Volgens EN 61347-2-13, Volgens EN 55015, Volgens EN 61547, Volgens EN 61000-3-2, Volgens EN 62384
Veiligheidsklasse	II
Type bescherming	IP20

LOGISTIEKE GEGEVENS

Opslagtemperatuur

-20…+80 °C

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee
