SURFACE SQUARE 330

SF SQUARE 330 V 24W 840 IP44

GTIN: 4099854041976 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Binnenverlichtingsarmatuur met hoge lichtopbrengst
  • Energiebesparing tot 55 % vergeleken met armaturen op basis van CFL technologie
  • Eenvoudige en snelle installatie
  • Zeer homogeen licht
  • 3 jaar garantie
Toepassingsgebieden
  • Gangen
  • Trappenhuizen
  • Badkamers
  • Foyers
Productkenmerken
  • Soort bescherming: IP44 (plafondmontage), IP20 (wandmontage)
  • Schokbestendigheid: IK03
  • Metalen behuizing, PMMA afdekking
  • Omgevingstemperatuur bij gebruik: -20…+40 °C
  • Alleen voor gebruik binnenshuis, niet geschikt voor gebruik buitenshuis
Technische uitrusting
  • Vervangende kap optioneel verkrijgbaar
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 24,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 115,000 mA
Inschakelstroom 7,2 A
Inschakelstroomtijd Th50 5.9 µs
Max. armaturen op stroomonderbreke B16 A 104
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 66
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 106
Arbeidsfactor λ > 0,70
Totale harmonische vervorming < 60 %
Veiligheidsklasse I
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 2000 lm
Lichtstroom efficiëntie 83 lm/W
Kleurtemperatuur 4000 K
Lichtkleur Koel wit
Kleurweergave-index Ra > 80
Standaardafwijking van kleurproeven < 6 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM < 1
Stroboscoopeffect waarde SVM < 0.4
Fotobiologische veiligheidsgroep EN62778 RG0
Stralingshoek 120 °

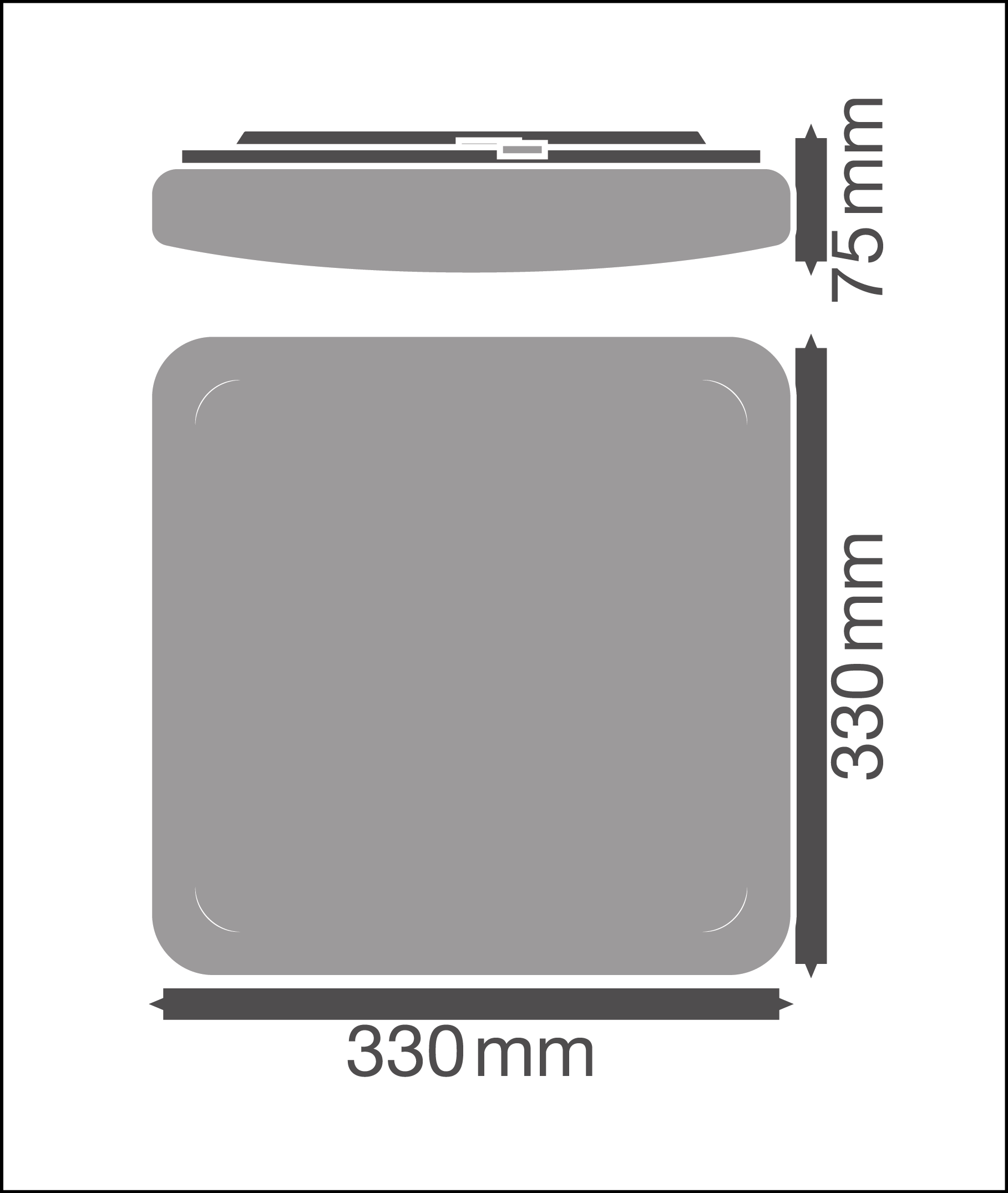

AFMETINGEN & GEWICHT
Lengte 330,00 mm
Hoogte 75,00 mm
Breedte 330,00 mm
Product gewicht 655,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
Body materiaal Steel
Materiaal afdekking Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak PMMA
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Terminal, 3-pins
Type bescherming IP44
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Nee
Montagetype Surface
Montagelocatie Plafond, Muur
Toepassingsomgeving Indoor
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 35000 h 1)
Levensduur L80/B10 @ 25 °C 33000 h 1)
Levensduur L90/B10 @ 25 °C 15000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 300 mA
E-VSA - Uitgangsrimpelstroom < 5 %
CERTIFICATEN & NORMEN
Normen CE, CB, TUV, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854041976 Vouwdoos
1		 87 mm x 367 mm x 369 mm 916.00 g 11.78 dm³
4099854041983 Verzenddoos
5		 457 mm x 387 mm x 404 mm 5771.00 g 71.45 dm³
Gebruiksaanwijzing / veiligheidsinstructies
UI SF SQUARE 330 V and SF SQUARE 330 SEN V
PDF (4.55 MB)
Juridische informatie
LSI SF SQUARE 330 V 24W
PDF (2.65 MB)
Juridische informatie
Legal insert
PDF (843.77 KB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
SF SQUARE 330 V 24W 830 IP44
PDF (379.64 KB)

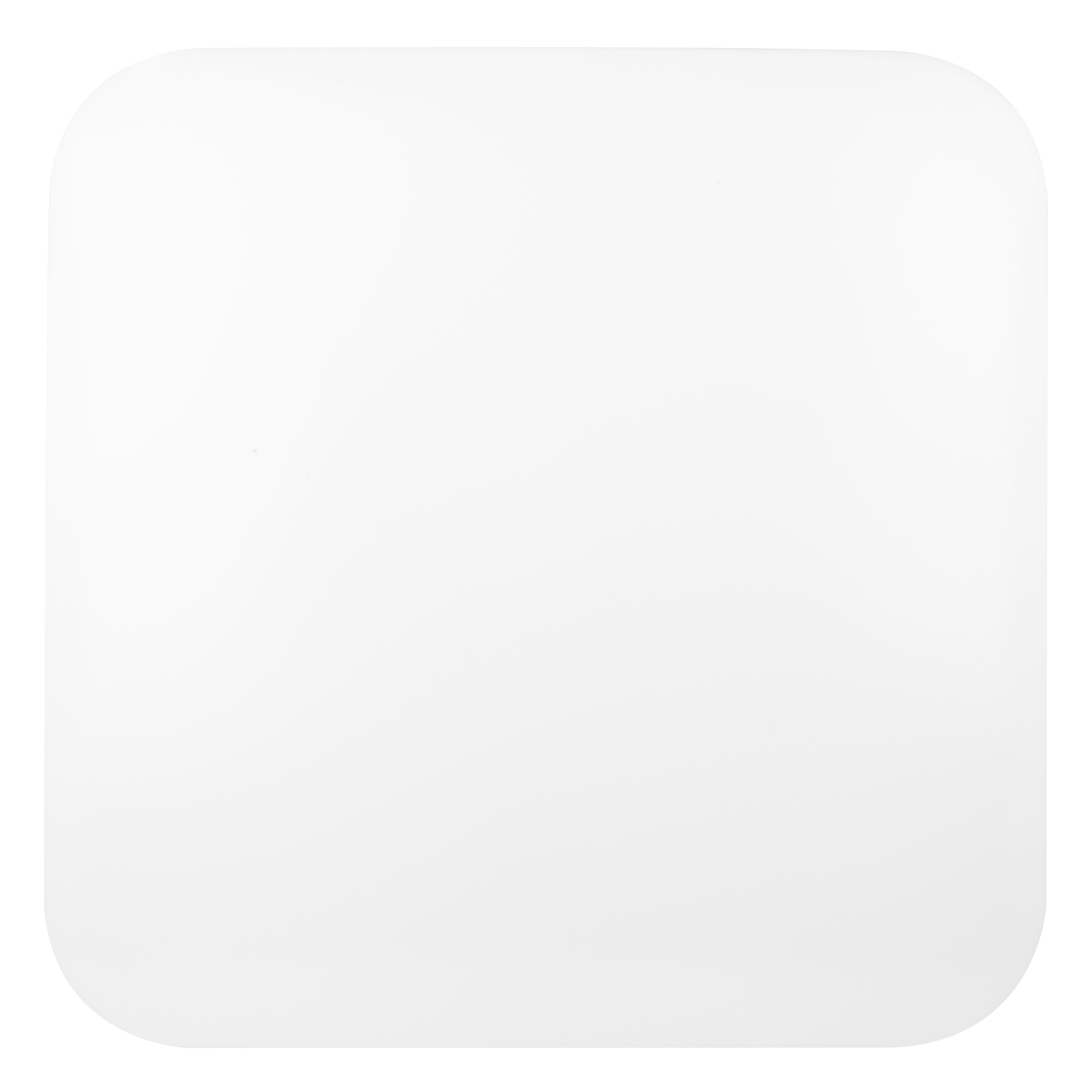

Productafbeelding: witte achtergrond, diagonaal
SF SQUARE
JPG (1.25 MB)
Productafbeelding: witte achtergrond, horizontaal
SF SQUARE
JPG (1.54 MB)
Productafbeelding: witte achtergrond, rechtop
SF SQUARE
JPG (964.23 KB)
Productlijntekening met letters
SF SQUARE
SVG (10.73 KB)
Productlijntekening met cijfers
SF SQUARE
SVG (18.01 KB)
Product lijntekening, voorzijde, geen afmetingen
SF SQUARE
SVG (7.07 KB)

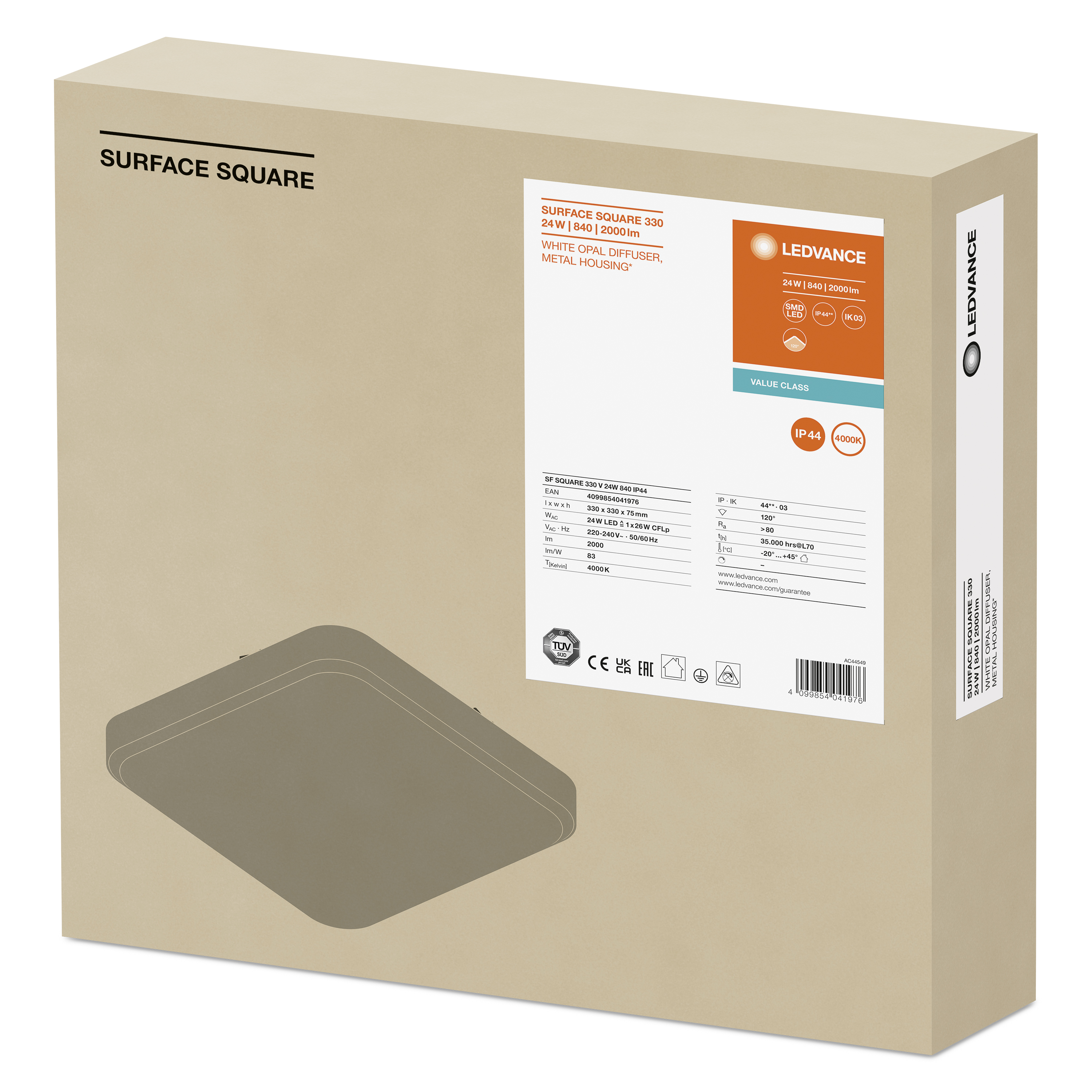

Verpakkingsafbeelding, ruimtelijk
Surface Square 330 V 24W IP44 WT MiCh
JPG (2.71 MB)
Catalogusinfo 1
SF SQUARE 330 V
PNG (58.63 KB)
Catalogusinfo 2
SF SQUARE 330 V
PNG (233.35 KB)
IES-bestand (IES)
SF SQUARE 330 V 24W 4000K IP44
IES (14.43 KB)
LDT-bestand (Eulumdat)
SF SQUARE 330 V 24W 4000K IP44
LDT (11.14 KB)
ULD-bestand (DIALux)
SF SQUARE 330V 24W 840 IP44
ULD (158.72 KB)
ROLF-bestand (RELUX)
SF SQUARE 330 24W 840 IP44
ROLF (383.25 KB)
UGR-bestand (UGR-tabel)
SF SQUARE 330 V 24W 4000K IP44
PNG (60.86 KB)
Lichtverdelingscurve type kegel
SF SQUARE 330 V 24W 4000K IP44
SVG (16.76 KB)
Lichtverdelingscurve type polair
SF SQUARE 330 V 24W 4000K IP44
SVG (20.02 KB)
BIM Revit 3D
SF SQUARE
ZIP (1.83 MB)
CAD STEP 3D
SF SQUARE 330
STEP (3.58 MB)
Toepassingsafbeeldingen
Classroom Skola Prusanky
JPG (816.52 KB)
Toepassingsafbeeldingen
Classroom Skola Prusanky
JPG (1.13 MB)
Toepassingsafbeeldingen
Skola Prusanky School hall
JPG (859.79 KB)
Toepassingsafbeeldingen
Skola Prusanky Bathroom in the School
JPG (658.72 KB)
Toepassingsafbeeldingen
Skola Prusanky School
JPG (1.33 MB)
EAN SEG-nummer STK-nummer EFO-Nr. UK Org
4099854041976 7510652 941005330 3310300 435957825
