SURFACE FLAT SENSOR

SENSOR SF FLAT LEADER FOLLOWER

GTIN: 4099854292897 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen

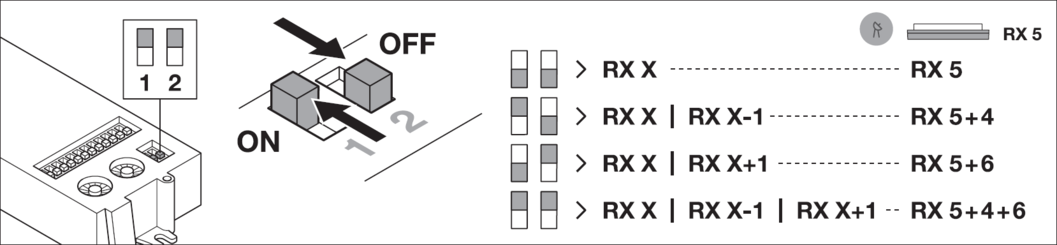

  • Meerdere instellingen voor sensorbereik, daglichtdetectie, houdtijd en DIM-niveau/-periode via DIP-switches
  • Draadloze (radiofrequentie) communicatie met andere sensorarmaturen op een afstand van maximaal 15 meter
  • Toewijzing van maximaal 15 groepen en groepsoverschrijdende interactie (leider/volger of zwermfunctie)
  • Eenvoudige gereedschapsloze montage in het armatuur
  • 5 jaar garantie
Toepassingsgebieden
  • Geschikt voor SURFACE FLAT / SURFACE FLAT SENSOR 19W / 27W
Productkenmerken
  • IP-klasse: IP20
Technische uitrusting
  • Verbindingsdraad voor directe installatie geïntegreerd
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale spanning 12 V
Nominale stroom 75 mA
AFMETINGEN & GEWICHT
Lengte 90 mm
Hoogte 35 mm
Breedte 39 mm
Product gewicht 32,00 g
MATERIALEN & KLEUREN
Kleur van het product Transparant
Body materiaal Plastic
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -25…+60 °C
Opslagtemperatuur -40…+80 °C
Dimbaar Nee
Vervangbare lichtbron Nee
VOORSCHAKELAPPARATUUR
Nominale uitgangsstroom 75 mA
Levensduur E-VSA 100000 h
SENSOR
Type sensor Beweging, Licht
Sensortechnologie Microgolf
Detectiehoek sensor 120 °
Sensorgestuurde schakeltijd 5 s…20 min

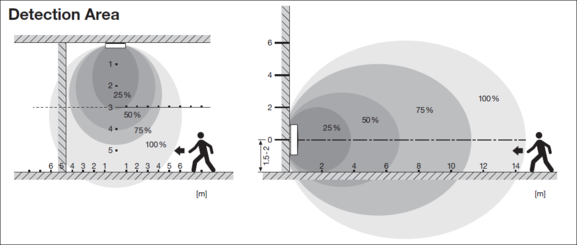

Detectiebereik van bewegingssensor 3…7 m
Detectiedrempel van daglichtsensor 15…150 lx
CERTIFICATEN & NORMEN
Normen CE, CB, UKCA, EAC
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen 0 mg
Hoeveelheid zeldzame aardmetalen 0 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854292897 Vouwdoos
1		 42 mm x 95 mm x 56 mm 53.00 g 0.22 dm³
4099854292903 Verzenddoos
10		 196 mm x 101 mm x 96 mm 680.00 g 1.90 dm³
