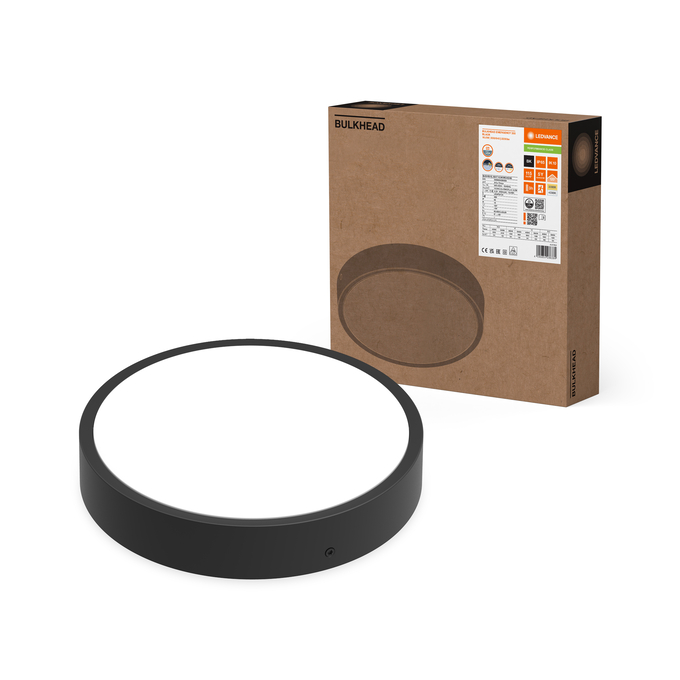

BLKH RD EL 300 P 19.5W MS 840 BK

BULKHEAD ROUND EMERGENCY

GTIN: 4099854286384 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

Tools

Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

Naadloze integratie van armaturen met noodverlichtingsfunctie in algemene verlichting
Eenvoudig te bedraden dankzij inbegrepen voorbedrade driver en batterij voor noodverlichtingsfunctie
Eenvoudig testen van armaturen met noodverlichtingsfunctie dankzij geïntegreerde automatische testfunctie
Werking van geïntegreerde noodverlichtingsfunctie met LiFePO4 batterij met 3 uur werkingstijd
Handige visualisatie van resultaten van automatische test met een meegeleverde controle LED
Zeer veelzijdig dankzij selecteerbare CCT en vermogensstappen (Multi Color / Multi Lumen) op de driver
Flexibele montagepatronen voor gemakkelijke installatie
Geschikt voor gebruik in stoffige en vochtige ruimtes dankzij de hoge IP-classificatie
Geschikt voor gebruik in openbare ruimtes dankzij de hoge IK-waarde
Apart decorelement verkrijgbaar voor een esthetisch en functioneel productontwerp

Toepassingsgebieden

Noodverlichting van vluchtwegen
Antipaniek verlichting
Gebouwen die tot 3 uur noodverlichting nodig hebben
Directe vervanging voor armaturen met fluorescentielampen
Gangen, trappen, ontvangsthallen
Doorgangen, onderdoorgangen
Publieke zones

Productkenmerken

Gecertificeerd volgens Europese normen (EN 60598-2-22)
Armatuur geschikt voor normale verlichting en noodverlichting
Autonome armaturen
Noodverlichtingsfunctie: batterijwerkingstijd tot 3 uur
Functioneringstest van noodverlichting: automatisch (AT)
Batterijtechnologie: LiFePO4
Omgevingstemperatuur tijdens bedrijf: 0…+35°C
UV-gestabiliseerde polycarbonaat (PC) behuizing, PC-diffuser
Slagvastheid: IK10
IP-klasse: IP65

Technische uitrusting

Extra afdekringen in verschillende uitvoeringen beschikbaar
Inclusief schroeven en pluggen
Anti-diefstal schroef inbegrepen

Veiligheidsadvies

Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
Let op, risico op elektrische schokken.

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	19,5 W / 17 W / 15 W / 12,5 W ¹⁾
Nominale spanning	220…240 V
Netfrequentie	50/60 Hz
Nominale stroom	90mA / 80mA / 71mA / 62 mA
Inschakelstroom	9,5 A
Inschakelstroomtijd T_h50	26.8 µs
Max. armaturen op stroomonderbreke B16 A	79
Max. aantal armaturen per leidingbeveiligingsschakelaar C10	63
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	101
Arbeidsfactor λ	> 0,90
Totale harmonische vervorming	< 15 %
Veiligheidsklasse	II
Piek bestendigeheid	1000 V
Bedrijfsmodus	Integrated LED driver

¹⁾ Zie de afbeelding van de lumen/vermogen tabel voor mogelijke opties

Fotometrische gegevens

Lichtstroom	2230 lm / 1950 lm / 1660 lm / 1360 lm ¹⁾
Lichtstroom efficiëntie	115 lm/W / 114 lm/W / 110 lm/W / 108 lm/W ¹⁾
Kleurtemperatuur	3000 K / 4000 K
Referentieregelaar instelling van ingebouwde lichtbron (Kelvin)	4000 K
Lichtkleur	Warm White, Koel wit
Kleurweergave-index Ra	> 80
Standaardafwijking van kleurproeven	5 sdcm
Flikkervrij	Ja
Flikkerwaarde Pst LM	<1
Stroboscoopeffect waarde SVM	<0.4
Fotobiologische veiligheidsgroep EN62778	RG0
Stralingshoek	120 °

¹⁾ Zie de afbeelding van de lumen/vermogen tabel voor mogelijke opties

Adjustable attributes

Nominale vermogen	Kleurtemperatuur	Lichtstroom	Lichtstroom efficiëntie
19.5 W	3000 K	2130 lm	109 lm/W
19.5 W	4000 K	2230 lm	115 lm/W
17 W	3000 K	1860 lm	109 lm/W
17 W	4000 K	1950 lm	114 lm/W
15 W	3000 K	1580 lm	106 lm/W
15 W	4000 K	1660 lm	110 lm/W
12.5 W	3000 K	1300 lm	103 lm/W
12.5 W	4000 K	1360 lm	108 lm/W

AFMETINGEN & GEWICHT

Diameter	312,00 mm
Hoogte	73,00 mm
Product gewicht	1150,00 g

MATERIALEN & KLEUREN

Kleur van het product	Zwart
Kleur behuizing	Zwart
RAL nummer [PIM]	RAL 9005
Body materiaal	Polycarbonate (PC)
Materiaal afdekking	Polycarbonate (PC)
Materiaal van lichtuitstralend oppervlak	Polycarbonaat (pc)
Glow Wire Test volgens IEC 60695-2-12	850 °C
Kwikgehalte	0.0 mg

TOEPASSING & MONTAGE

Omgevingstemperatuur bereik	0…+35 °C
Opslagtemperatuur	-20…+80 °C
Type aansluiting	Schroefloze terminal
Type bescherming	IP65
Beschermklasse IK ( Schok bestendi [PIM]	IK10
Dimbaar	Nee
Montagetype	Surface
Montagelocatie	Plafond, Muur
Toepassingsomgeving	Buiten
Met lichtbron	Ja
Vervangbare lichtbron	Ja

Levensduur

Levensduur L70/B50 @ 25 °C	74 000 h ¹⁾
Levensduur L80/B10 @ 25 °C	56000 h ¹⁾
Levensduur L90/B10 @ 25 °C	46000 h
Aantal schakelcycli	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

VOORSCHAKELAPPARATUUR

Uitgangsstroom:	370…320…270…220 mA
E-VSA - Uitgangsrimpelstroom	< 5 %

BATTERIJ

Type batterij	LiFePO4
Batterijformaat	Others
Nominale spanning van batterij:	3,2 V
Nominale capaciteit batterij	4500 mAh
Oplaadtijd batterij	24 h

NOODVERLICHTING

Type noodverlichting (EL)	EL-unit (batterij en controller) voor decentrale werking inbegrepen
Gebied van noodtoepassing:	Anti-paniekverlichting, Vluchtwegverlichting
Type noodverlichting	Niet onderhouden, Onderhouden
Type noodbedieningstest	Automatisch
Wattage in continue bedrijfsmodus	19.5 W
Wattage in noodbedrijf	2.3 W
Lichtstroom in continue bedrijfsmodus	2230 lm
Lichtstroom in noodwerking	380 lm
Levensduur batterij in noodbedrijf	3 h
Geïntegreerde testschakelaar	Nee

CERTIFICATEN & NORMEN

Normen	CE, CB, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur	Nee
Balschot veilig	Nee
Vervangbare LED module	Niet vervangbaar

AANVULLENDE PRODUCTGEGEVENS

Toegevoegde functie

EVERLOOP, MULTI SELECT

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1)

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4099854286384	Vouwdoos 1	77 mm x 317 mm x 317 mm	1437.00 g	7.74 dm³
4099854286391	Verzenddoos 8	650 mm x 330 mm x 335 mm	12156.00 g	71.86 dm³

Product afbeelding	Naam product	EAN
	BLKH RD Eyelid 300 BK	4099854286797
	BLKH RD Eyelid 300 WT	4099854286810
	LISOEV 300R 15W 830 840 BLKH	4099854311970
	DR DS-P- 18/220-240/370 BLKH	4099854286858
