NEW
TRACKLIGHT SPECIAL FOOD LED

TR SP XR V 30W 924 24DEG BK BREAD

GTIN: 4099854616907 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Speciaal aangepaste spectrale verdeling, alleen voor presentatie van voedsel
  • Eenvoudig vervangbare reflector dankzij de bajonetsluiting en rubberen zuignap
  • Geen afleiding van de verlichte objecten dankzij het minimalistische ontwerp
  • Armatuur met weinig flikkering dankzij speciaal elektronisch voorschakelapparaat
  • Lage verblinding (UGR ≤ 19)
Toepassingsgebieden
  • Winkels, supermarkten
  • Presentatie van levensmiddelen in bijv. slagerijen, bakkerijen, supermarkten of vleesverwerkende bedrijven
  • Hotels, restaurants
Productkenmerken
  • Compacte tracklight spot met geïntegreerde voeding
  • Draaihoek: 350 °, kantelhoek: 90 °
  • Armatuurefficiëntie: tot 95 lm/W
  • Kleurweergave-index CRI 90
  • Uitgerust met reflectoren met een uitstralingshoek van 24°
  • Duurzame behuizing van gegoten aluminium
  • Verkrijgbaar in mat wit (zoals RAL9003), mat zwart (zoals RAL9005)
Veiligheidsadvies
  • Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
  • Let op, risico op elektrische schokken.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 30,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 750,000 mA
Inschakelstroom 0,72 A
Inschakelstroomtijd Th50 51 µs
Max. armaturen op stroomonderbreke B16 A 94
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 58
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 94
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 15 %
Veiligheidsklasse II
Piek bestendigeheid 1000 V
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 2100 lm
Lichtstroom efficiëntie 70 lm/W
Kleurtemperatuur 2400 K
Lichtkleur Warm White
Kleurweergave-index Ra > 90
Standaardafwijking van kleurproeven <7 sdcm
Lichtsterkte 2500 cd
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 24 °
UGR longitudinal < 20
AFMETINGEN & GEWICHT
Diameter 80,00 mm
Lengte 150,00 mm
Hoogte 240,00 mm
Product gewicht 620,00 g
MATERIALEN & KLEUREN
Kleur van het product Zwart
Kleur behuizing Zwart
RAL nummer [PIM] RAL 9005
Body materiaal Aluminum
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Adapter, 3-fasen
Type bescherming IP20/IP20
Beschermklasse IK ( Schok bestendi [PIM] IK02
Dimbaar Nee
Montagetype Surface
Montagelocatie Montagerail
Toepassingsomgeving Indoor
Instelbaar Ja
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 35000 h 1)
Levensduur L90/B10 @ 25 °C 25000 h
Aantal schakelcycli 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 750 mA
E-VSA - Uitgangsrimpelstroom < 3 %
NOODVERLICHTING
Type noodbedieningstest Geen
CERTIFICATEN & NORMEN
Normen CE, ENEC, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Product opmerking Beschikbaar vanaf september 2025
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854616907 Vouwdoos
1		 191 mm x 242 mm x 100 mm 766.00 g 4.62 dm³
4099854616914 Verzenddoos
4		 400 mm x 262 mm x 230 mm 3560.00 g 24.10 dm³
Gebruiksaanwijzing / veiligheidsinstructies
G11247140 TRACKLIGHT SPOT XR
PDF (3.49 MB)
Juridische informatie
Safety Insert G11218810
PDF (244.72 KB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
LSI G11254552 TRACKLIGHT SPOT XR
PDF (2.31 MB)
Conformiteitsverklaringen
TRACKLIGHT SPOT
PDF (386.2 KB)
Certificaten
ENEC TR SP XR
PDF (346.36 KB)
Productafbeelding: witte achtergrond, diagonaal
TR SP XR DA V 30W 24DEG
JPG (398.67 KB)
Productlijntekening met letters
TR SP XR V 30W 24DEG
SVG (26.06 KB)
Productlijntekening met cijfers
TR SP XR V 30W 24DEG
SVG (29.18 KB)
Productlijntekening - technisch
TR SP XR V 30W 24DEG
SVG (17.2 KB)
Catalogusinfo 1
Tracklight Spot
SVG (33.57 KB)
Catalogusinfo 2
Catalog info - TR SP XR
PNG (74.82 KB)
Catalogusinfo 3
Tracklight Spot
SVG (28.44 KB)
Catalogusinfo 4
Tracklight Spot
SVG (30.69 KB)
Catalogusinfo 5
Tracklight Spot
SVG (73.14 KB)
IES-bestand (IES)
TR SP XR V 30W 924 BREAD BK 15D
IES (7.43 KB)
IES-bestand (IES)
TR SP XR V 30W 924 BREAD BK 24D
IES (7.43 KB)
IES-bestand (IES)
TR SP XR V 30W 924 BREAD BK 36D
IES (7.43 KB)
IES-bestand (IES)
TR SP XR V 30W 924 BREAD BK 50D
IES (7.43 KB)
LDT-bestand (Eulumdat)
TR SP XR V 30W 924 BREAD BK 15D
LDT (6.57 KB)
LDT-bestand (Eulumdat)
TR SP XR V 30W 924 BREAD BK 24D
LDT (6.61 KB)
LDT-bestand (Eulumdat)
TR SP XR V 30W 924 BREAD BK 36D
LDT (6.55 KB)
LDT-bestand (Eulumdat)
TR SP XR V 30W 924 BREAD BK 50D
LDT (6.6 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 30W 924 BREAD BK 15D
PNG (60.26 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 30W 924 BREAD BK 24D
PNG (59.85 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 30W 924 BREAD BK 36D
PNG (60.02 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 30W 924 BREAD BK 50D
PNG (60.98 KB)
Lichtverdelingscurve type kegel
TR SP XR V 30W 924 BREAD BK 15D
SVG (15.43 KB)
Lichtverdelingscurve type kegel
TR SP XR V 30W 924 BREAD BK 24D
SVG (15.44 KB)
Lichtverdelingscurve type kegel
TR SP XR V 30W 924 BREAD BK 36D
SVG (15.44 KB)
Lichtverdelingscurve type kegel
TR SP XR V 30W 924 BREAD BK 50D
SVG (15.43 KB)
Lichtverdelingscurve type polair
TR SP XR V 30W 924 BREAD BK 15D
SVG (17.37 KB)
Lichtverdelingscurve type polair
TR SP XR V 30W 924 BREAD BK 24D
SVG (17 KB)
Lichtverdelingscurve type polair
TR SP XR V 30W 924 BREAD BK 36D
SVG (17 KB)
Lichtverdelingscurve type polair
TR SP XR V 30W 924 BREAD BK 50D
SVG (18.11 KB)

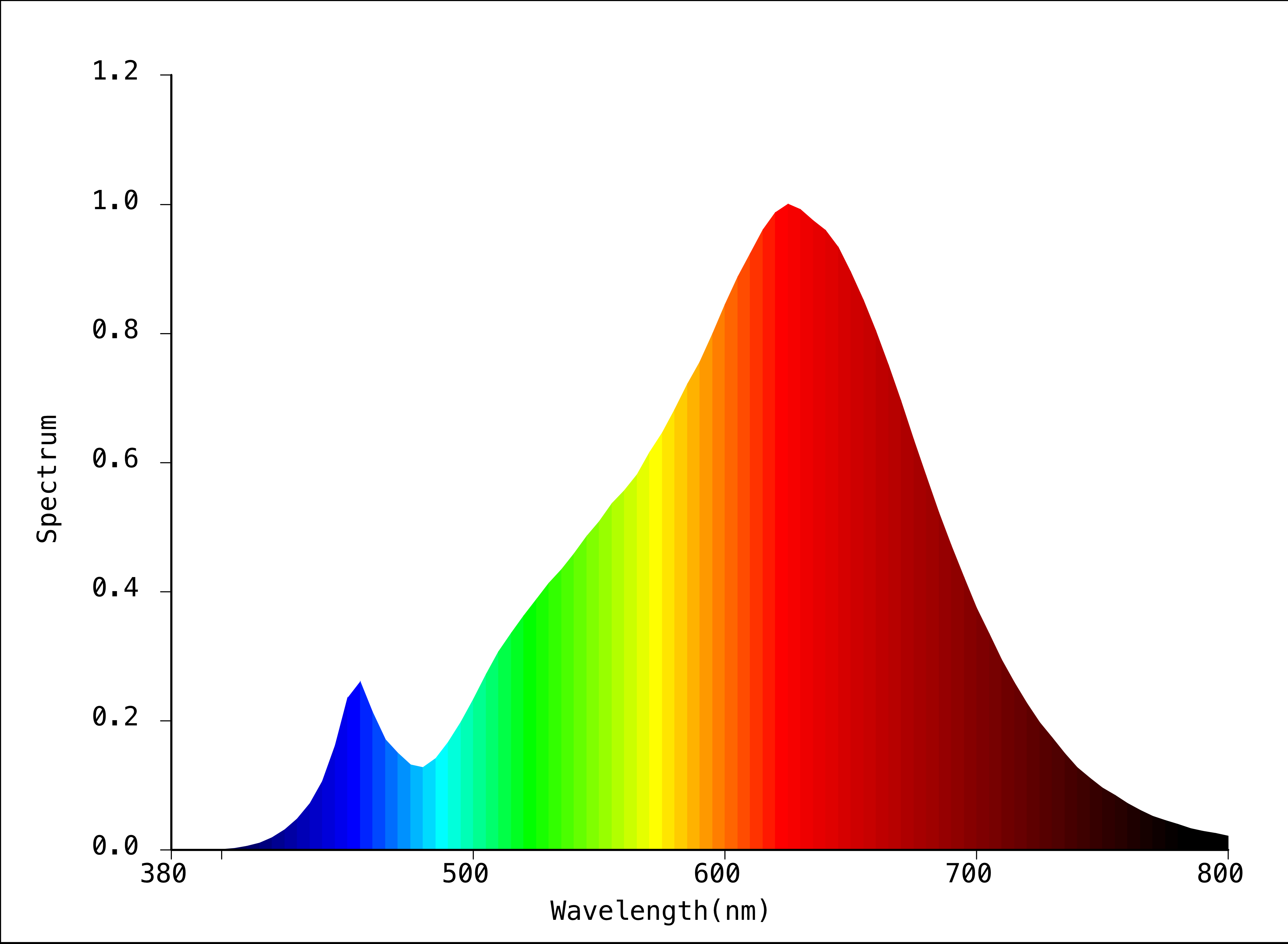

Spectrale verdeling
