TRACKLIGHT SPOT XR

TR SP XR V 20W 930 24DEG WT

GTIN: 4099854616273 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Eenvoudig vervangbare reflector dankzij de bajonetsluiting en rubberen zuignap
  • Geen afleiding van de verlichte objecten dankzij het minimalistische ontwerp
  • Armatuur met weinig flikkering dankzij speciaal elektronisch voorschakelapparaat
  • Lage verblinding (UGR ≤ 19)
Toepassingsgebieden
  • Directe vervanging van armaturen met HID lampen
  • Accentverlichting
  • Galerijen, musea
  • Winkels, paskamers, etalageramen
  • Hotels, restaurants
Productkenmerken
  • Compacte tracklight spot met geïntegreerde voeding
  • Draaihoek: 350 °, kantelhoek: 90 °
  • Verkrijgbaar met kleurtemperatuur 3.000 K of 4.000 K
  • Kleurweergave-index CRI 90
  • Kleurconsistentie begin: ≤ 3 SDCM
  • Uitgerust met reflectoren met een uitstralingshoek van 24°
  • Duurzame behuizing van gegoten aluminium
  • Verkrijgbaar in mat wit (zoals RAL9003), mat zwart (zoals RAL9005)
  • Armatuurefficiëntie: tot 120 lm/W
Technische uitrusting
  • Accessoire-reflectoren met een uitstralingshoek van 15°, 36° of 50° beschikbaar
Veiligheidsadvies
  • Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
  • Let op, risico op elektrische schokken.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 20,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 500,000 mA
Inschakelstroom 0,72 A
Inschakelstroomtijd Th50 54 µs
Max. armaturen op stroomonderbreke B16 A 140
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 87
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 140
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 15 %
Veiligheidsklasse II
Piek bestendigeheid 1000 V
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 2400 lm
Lichtstroom efficiëntie 120 lm/W
Kleurtemperatuur 3000 K
Lichtkleur Warm White
Kleurweergave-index Ra > 90
Standaardafwijking van kleurproeven ≤3 sdcm
Lichtsterkte 2600 cd
Flikkervrij Ja
Flikkerwaarde Pst LM < 1
Stroboscoopeffect waarde SVM < 0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 24 °
UGR longitudinal < 19
AFMETINGEN & GEWICHT
Diameter 68,00 mm
Lengte 150,00 mm
Hoogte 215,00 mm
Product gewicht 480,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9003
Body materiaal Aluminum
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Adapter, 3-fasen
Type bescherming IP20/IP20
Beschermklasse IK ( Schok bestendi [PIM] IK02
Dimbaar Nee
Montagetype Surface
Montagelocatie Montagerail
Toepassingsomgeving Indoor
Instelbaar Ja
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 35000 h 1)
Levensduur L90/B10 @ 25 °C 25000 h
Aantal schakelcycli 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 500 mA
E-VSA - Uitgangsrimpelstroom < 3 %
NOODVERLICHTING
Type noodbedieningstest Geen
CERTIFICATEN & NORMEN
Normen CE, ENEC, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Product opmerking Beschikbaar vanaf september 2025
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854616273 Vouwdoos
1		 191 mm x 242 mm x 100 mm 626.00 g 4.62 dm³
4099854616280 Verzenddoos
4		 400 mm x 262 mm x 230 mm 3000.00 g 24.10 dm³
Gebruiksaanwijzing / veiligheidsinstructies
G11247140 TRACKLIGHT SPOT XR
PDF (3.49 MB)
Juridische informatie
Safety Insert G11218810
PDF (244.72 KB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
LSI G11254552 TRACKLIGHT SPOT XR
PDF (2.31 MB)
Conformiteitsverklaringen
TRACKLIGHT SPOT
PDF (386.2 KB)
Certificaten
ENEC TR SP XR
PDF (346.36 KB)
Productafbeelding: witte achtergrond, diagonaal
TR SP XR V 20W 24DEG
JPG (443.6 KB)
Productlijntekening met letters
TR SP XR V 20W 24DEG
SVG (26.06 KB)
Productlijntekening met cijfers
TR SP XR V 20W 24DEG
SVG (29.02 KB)
Productlijntekening - technisch
TR SP XR V 20W 24DEG
SVG (17.2 KB)
Catalogusinfo 1
Tracklight Spot
SVG (33.57 KB)
Catalogusinfo 2
Catalog info - TR SP XR
PNG (74.82 KB)
Catalogusinfo 3
Tracklight Spot
SVG (28.44 KB)
Catalogusinfo 4
Tracklight Spot
SVG (30.69 KB)
Catalogusinfo 5
Tracklight Spot
SVG (73.14 KB)
IES-bestand (IES)
TR SP XR V 20W 930 WT 15D
IES (7.42 KB)
IES-bestand (IES)
TR SP XR V 20W 930 WT 24D
IES (7.42 KB)
IES-bestand (IES)
TR SP XR V 20W 930 WT 36D
IES (7.42 KB)
IES-bestand (IES)
TR SP XR V 20W 930 WT 50D
IES (7.42 KB)
LDT-bestand (Eulumdat)
TR SP XR V 20W 930 WT 15D
LDT (6.52 KB)
LDT-bestand (Eulumdat)
TR SP XR V 20W 930 WT 24D
LDT (6.48 KB)
LDT-bestand (Eulumdat)
TR SP XR V 20W 930 WT 36D
LDT (6.58 KB)
LDT-bestand (Eulumdat)
TR SP XR V 20W 930 WT 50D
LDT (6.54 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 20W 930 WT 15D
PNG (60.63 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 20W 930 WT 24D
PNG (59.43 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 20W 930 WT 36D
PNG (60.55 KB)
UGR-bestand (UGR-tabel)
TR SP XR V 20W 930 WT 50D
PNG (61.18 KB)
Lichtverdelingscurve type kegel
TR SP XR V 20W 930 WT 15D
SVG (15.44 KB)
Lichtverdelingscurve type kegel
TR SP XR V 20W 930 WT 24D
SVG (15.45 KB)
Lichtverdelingscurve type kegel
TR SP XR V 20W 930 WT 36D
SVG (15.44 KB)
Lichtverdelingscurve type kegel
TR SP XR V 20W 930 WT 50D
SVG (15.43 KB)
Lichtverdelingscurve type polair
TR SP XR V 20W 930 WT 15D
SVG (14.48 KB)
Lichtverdelingscurve type polair
TR SP XR V 20W 930 WT 24D
SVG (14.66 KB)
Lichtverdelingscurve type polair
TR SP XR V 20W 930 WT 36D
SVG (14.48 KB)
Lichtverdelingscurve type polair
TR SP XR V 20W 930 WT 50D
SVG (15.39 KB)
BIM Revit 3D
Tracklight Spot Zoom Dim
ZIP (4.13 MB)
CAD STEP 3D
TL XR V 30W
STEP (365.47 KB)

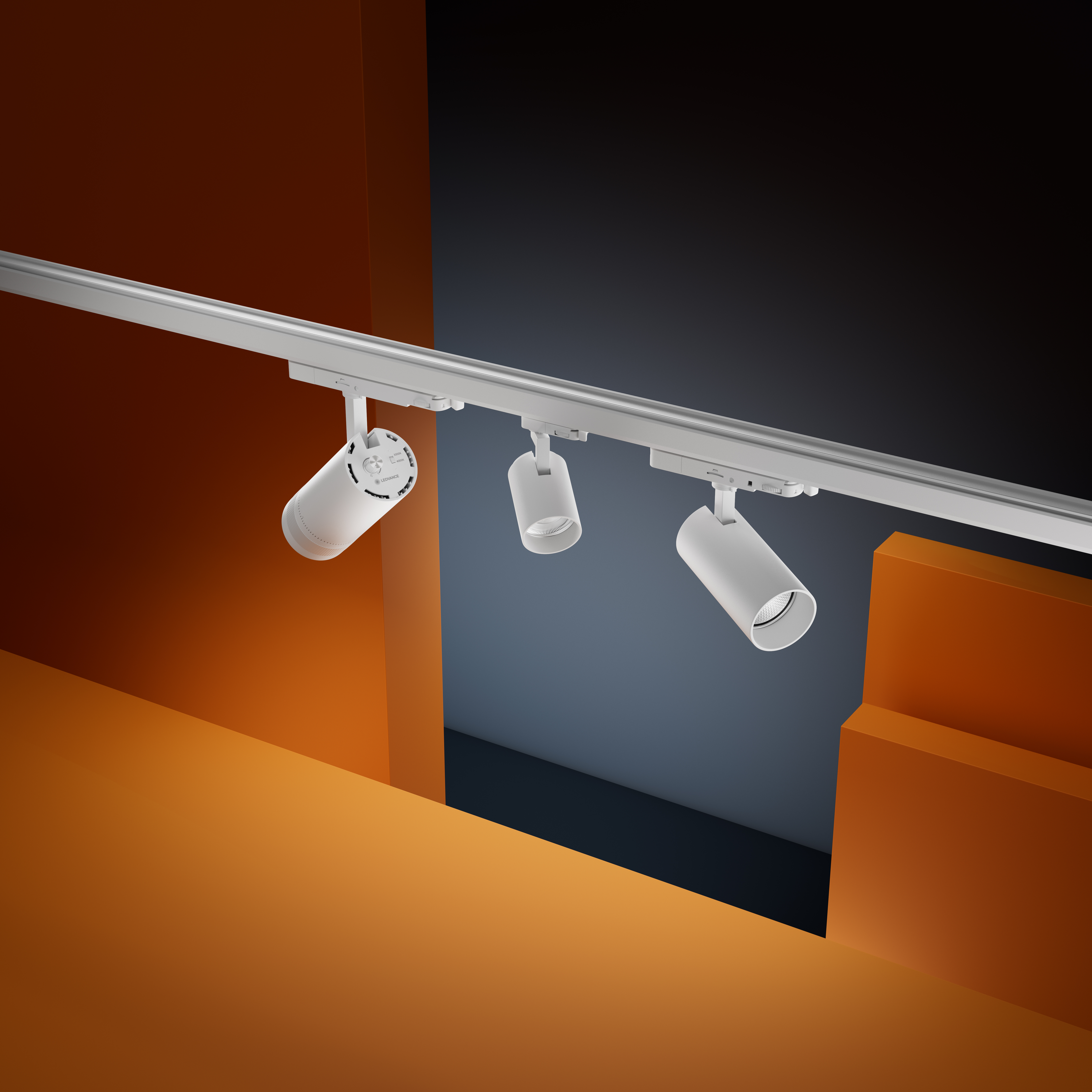

Toepassingsafbeeldingen
