SPOT DARKLIGHT

SP DK FIX P 8W 927 PS DIM IP44 WT

GTIN: 4058075799806 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Darklight: speciale constructie voor verbeterd verblindingsvrij lichtcomfort
  • Verborgen uiterlijk dankzij extra kleine rand
  • Powerselect: instelling lichtniveau via dipswitches op de driver
  • Eenvoudige vervanging van externe driver dankzij stekker met bajonetsluiting
  • Eenvoudige installatie en elektrische aansluiting dankzij elektrische connectoren zonder gereedschap
  • SCALE Design – goede vormgeving, waardevolle materialen en klein formaat passen in elke omgeving
  • 5 jaar garantie
Toepassingsgebieden
  • Directe vervanging voor inbouwspots met halogeenlampen
  • Algemene verlichting
  • Hotelkamers en gangen
  • Bars, restaurants
  • Accentverlichting
  • Galerijen, musea
  • Woonruimte-interieurs
Productkenmerken
  • Kleurweergave-index Ra: 90
  • Beschermingstype: IP44 (kamerzijde)
  • Beam angle: 36°
  • Behuizing van aluminium gietwerk
  • Met siliconen beklede veren
  • Dimbaar (met vele gangbare dimmers, zie ook www.benelux.ledvance.com/dim)
  • Doorvoerbedrading mogelijk
Technische uitrusting
  • Inclusief externe voorschakelapparatuur met dip-switches om het vermogen te selecteren tijdens de installatie
  • Renovatieringen zijn verkrijgbaar als accessoire
  • Geselecteerde DALI 2.0 driver beschikbaar als accessoire
Veiligheidsadvies
  • Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
  • Let op, risico op elektrische schokken.
  • De armaturen zijn niet geschikt om te worden afgedekt met thermisch geïsoleerd materiaal.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 8 W / 6 W / 4 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 37mA / 28mA / 20 mA
Inschakelstroom 2 A
Inschakelstroomtijd Th50 60 µs
Max. armaturen op stroomonderbreke B16 A 336
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 210
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 336
Arbeidsfactor λ 0,9
Totale harmonische vervorming < 20 %
Veiligheidsklasse II
Piek bestendigeheid 1 kV
Stootstroomvastheid (L/N - aarde) 1 kV
Bedrijfsmodus Electronic control gear (ECG)
Fotometrische gegevens
Lichtstroom 640 lm / 480 lm / 320 lm
Totale lichtstroom van ingesloten lichtbronnen 620 lm
Lichtstroom efficiëntie 80 lm/W
Kleurtemperatuur 2700 K
Referentieregelaar instelling van ingebouwde lichtbron (Kelvin) 2700 K
Lichtkleur Warm White
Kleurweergave-index Ra 90
Standaardafwijking van kleurproeven ≤3 sdcm
Lichtsterkte 1350 cd
Flikkervrij Ja
Flikkerwaarde Pst LM < 1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 36 °
UGR longitudinal < 28
AFMETINGEN & GEWICHT
Diameter 81,00 mm
Hoogte 54,00 mm
Product gewicht 260,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Aluminum
Materiaal afdekking Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak PMMA
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Insteekverbinding
Type bescherming IP44/IP20
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Ja
Type of dimming [GMS] PHASE CUT
Montagetype Inbouw
Montagelocatie Plafond
Toepassingsomgeving Indoor
Diameter inbouw opening 68 mm
Inbouwdiepte 60,0 mm
Instelbaar Nee
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 41000 h 1)
Levensduur L90/B10 @ 25 °C 18000 h
Aantal schakelcycli 30000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 180 mA
E-VSA - Uitgangsrimpelstroom < 10 %
E-VSA - Lengte 68.00 mm
E-VSA - Breedte 55,0 mm
ECG - Hoogte 22,0 mm
CERTIFICATEN & NORMEN
Normen CE, CB, ENEC, TÜV SÜD, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie MULTI SELECT
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075799806 Vouwdoos
1		 100 mm x 105 mm x 105 mm 310.00 g 1.10 dm³
4058075799813 Verzenddoos
20		 550 mm x 215 mm x 235 mm 6600.00 g 27.79 dm³
Product afbeelding Naam product EAN
CONNECTOR BOX 3POLE L/N/E 4099854013508
SP HOLDER DN68 H65 4099854013478
Gebruiksaanwijzing / veiligheidsinstructies
UI SP DK FIX P
PDF (3.22 MB)
Meer technische informatie
Dimmerlist SPOT GEN2
PDF (1.62 MB)
Juridische informatie
Light source Insert SP DK FIX P PS DIM IP44
PDF (2.65 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
Legal Insert G11147511
PDF (879.76 KB)
Juridische informatie
Safety Insert G11235001
PDF (268.05 KB)
Conformiteitsverklaringen
CE Declaration of Conformity SPOT DIM
PDF (208.07 KB)
Certificaten
SP GEN2
PDF (758.55 KB)

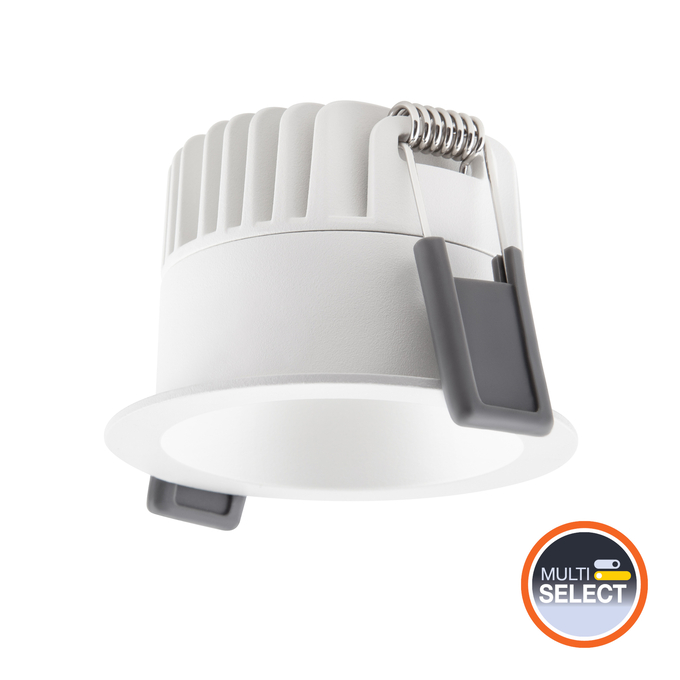

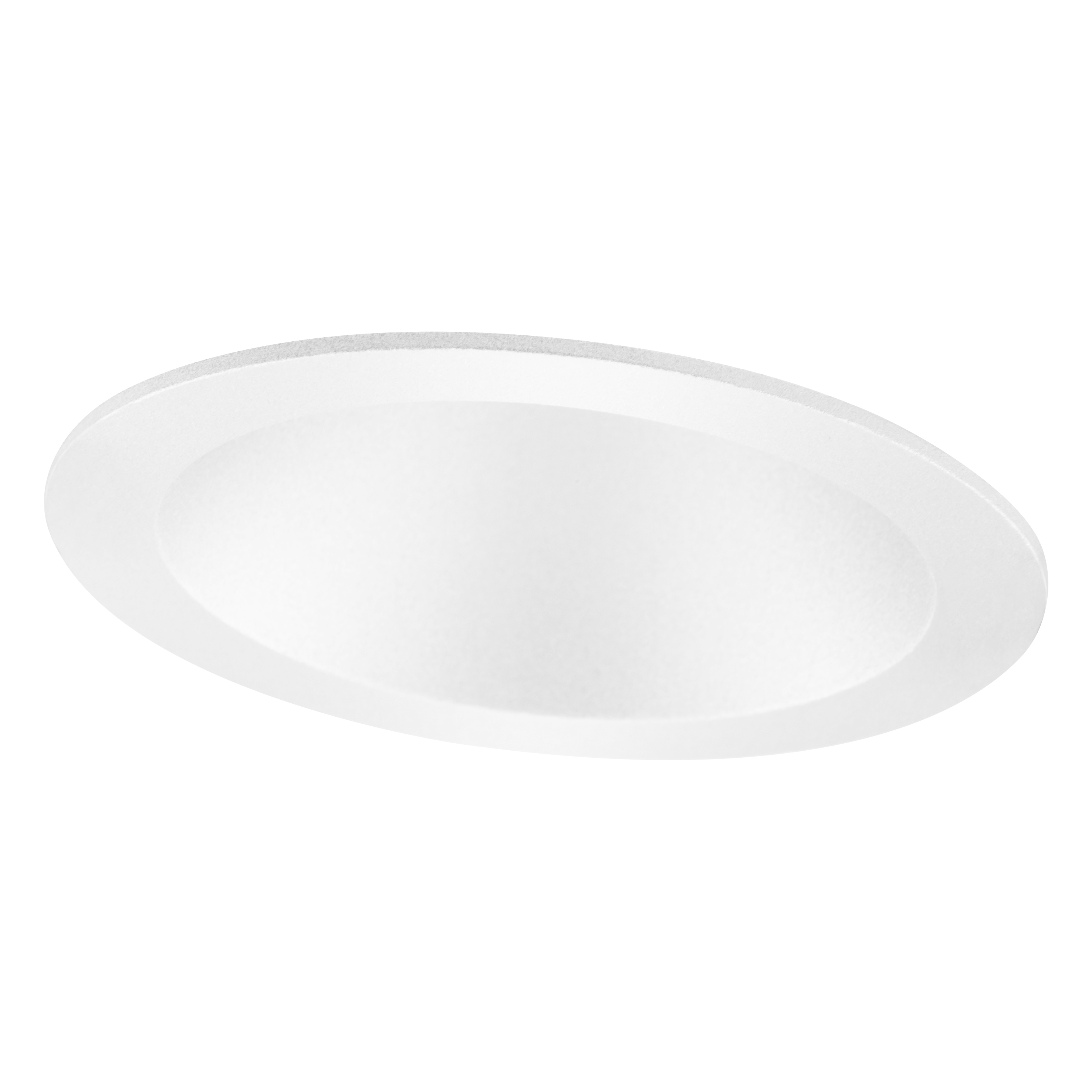

Productafbeelding: witte achtergrond, diagonaal
SP DK FIX P 8W PS DIM IP44 WT
JPG (1.03 MB)

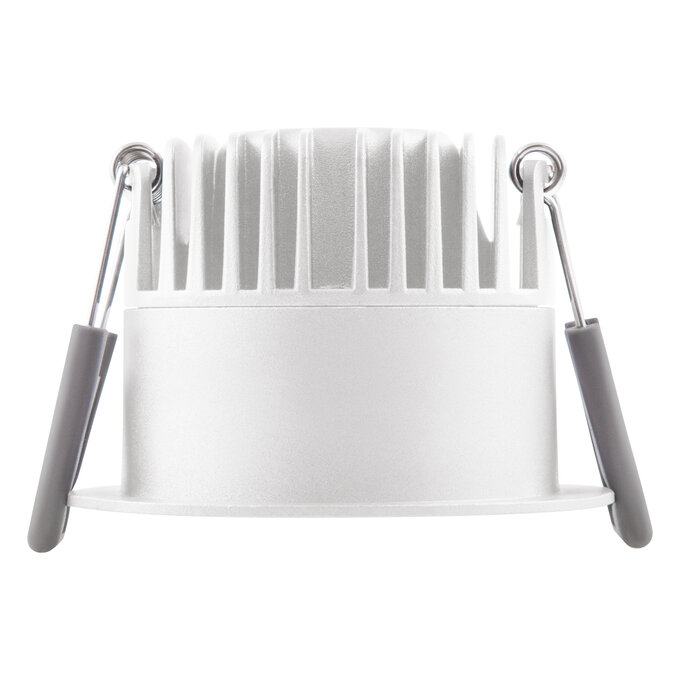

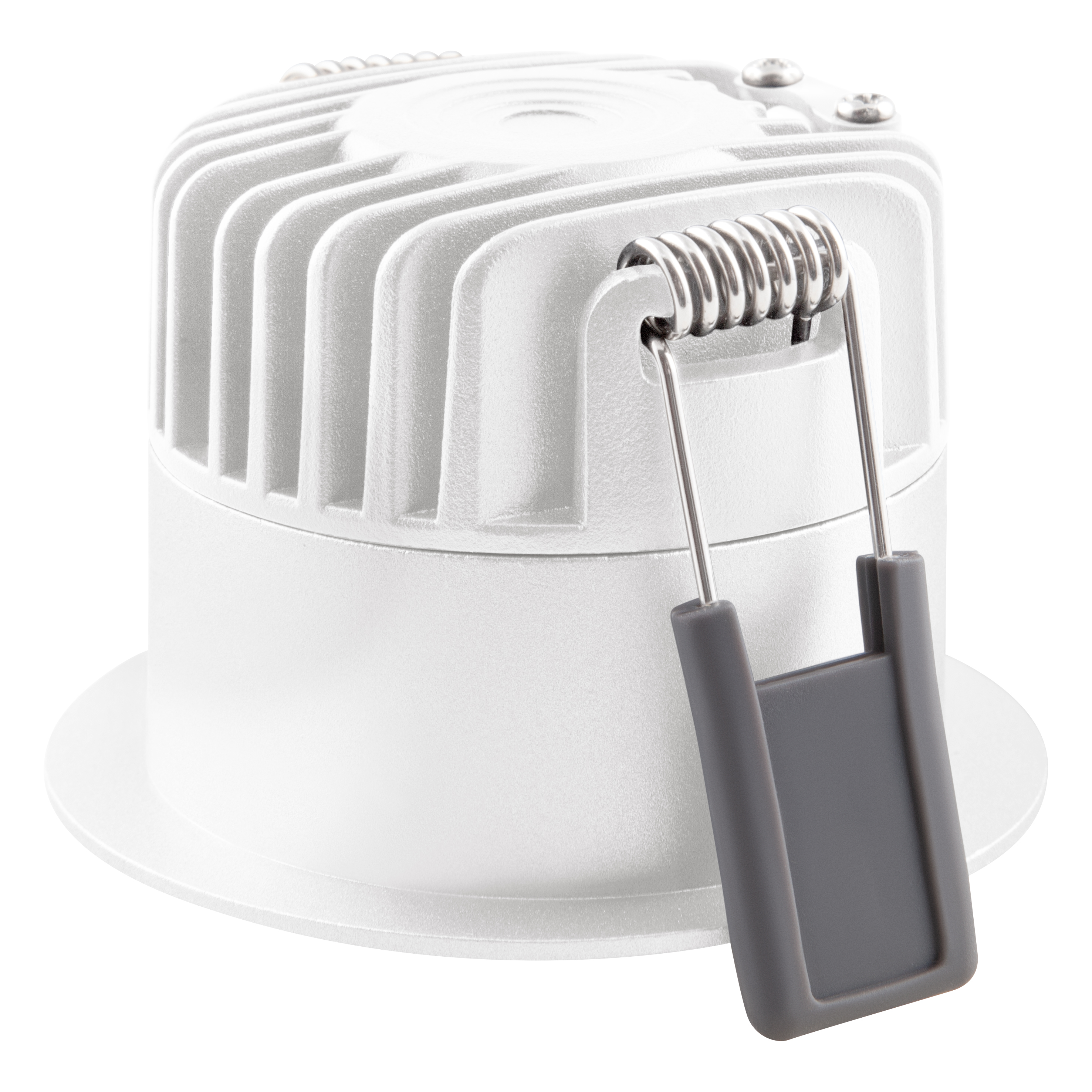

Productafbeelding: witte achtergrond, horizontaal
SP DK FIX P 8W PS DIM IP44 WT
JPG (2.06 MB)

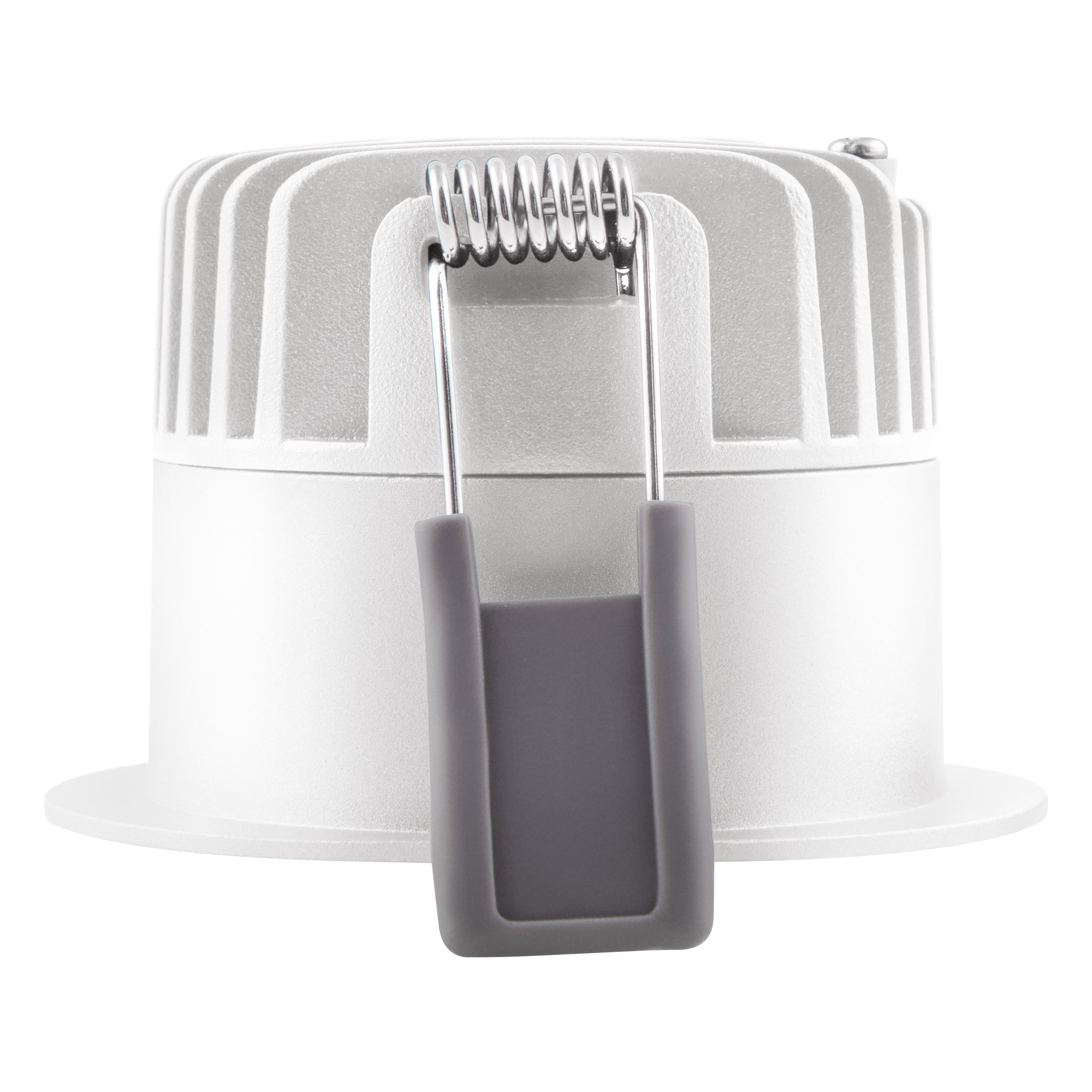

Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
SP DK FIX P 8W PS DIM IP44 WT
JPG (2.07 MB)

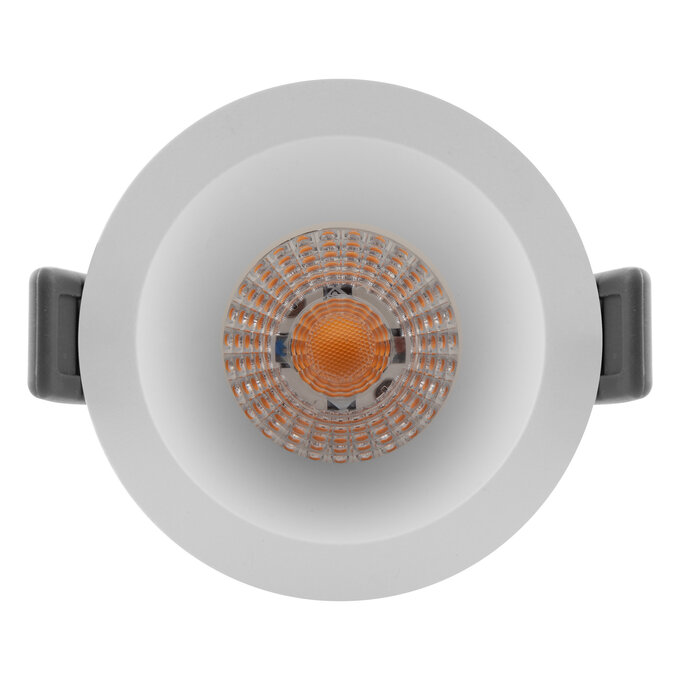

Productafbeelding: witte achtergrond, rechtop
SP DK FIX P 8W PS DIM IP44 WT
JPG (2.63 MB)
Productafbeelding: witte achtergrond, ruimtelijk
SP DK FIX P 8W PS DIM IP44 WT
JPG (1.97 MB)
Productlijntekening met letters
SP DK FIX P 8W PS DIM IP44
SVG (35.64 KB)
Productlijntekening met cijfers
SP DK FIX P 8W PS DIM IP44
SVG (38.51 KB)
Productlijntekening - technisch
SP DK FIX P 8W PS DIM IP44
SVG (26.63 KB)

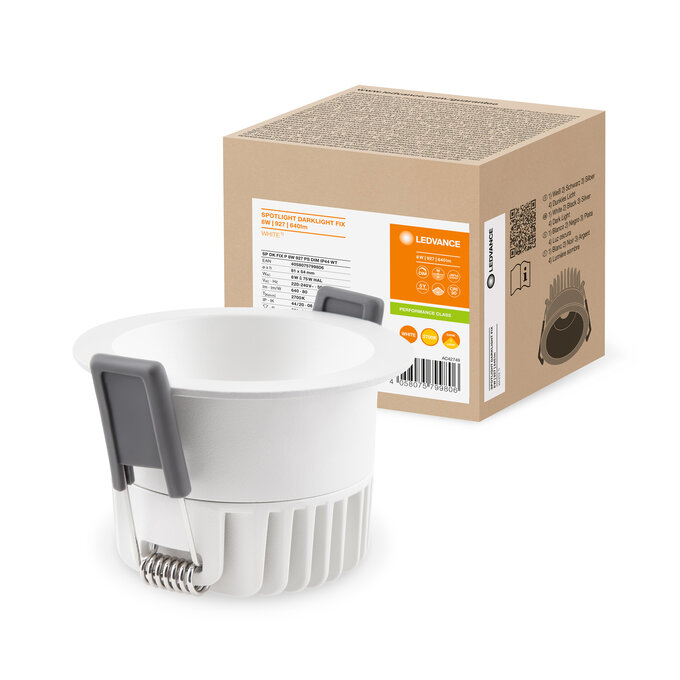

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
SP DK FIX P 8W 927 PS DIM IP44 WT
JPG (1.52 MB)

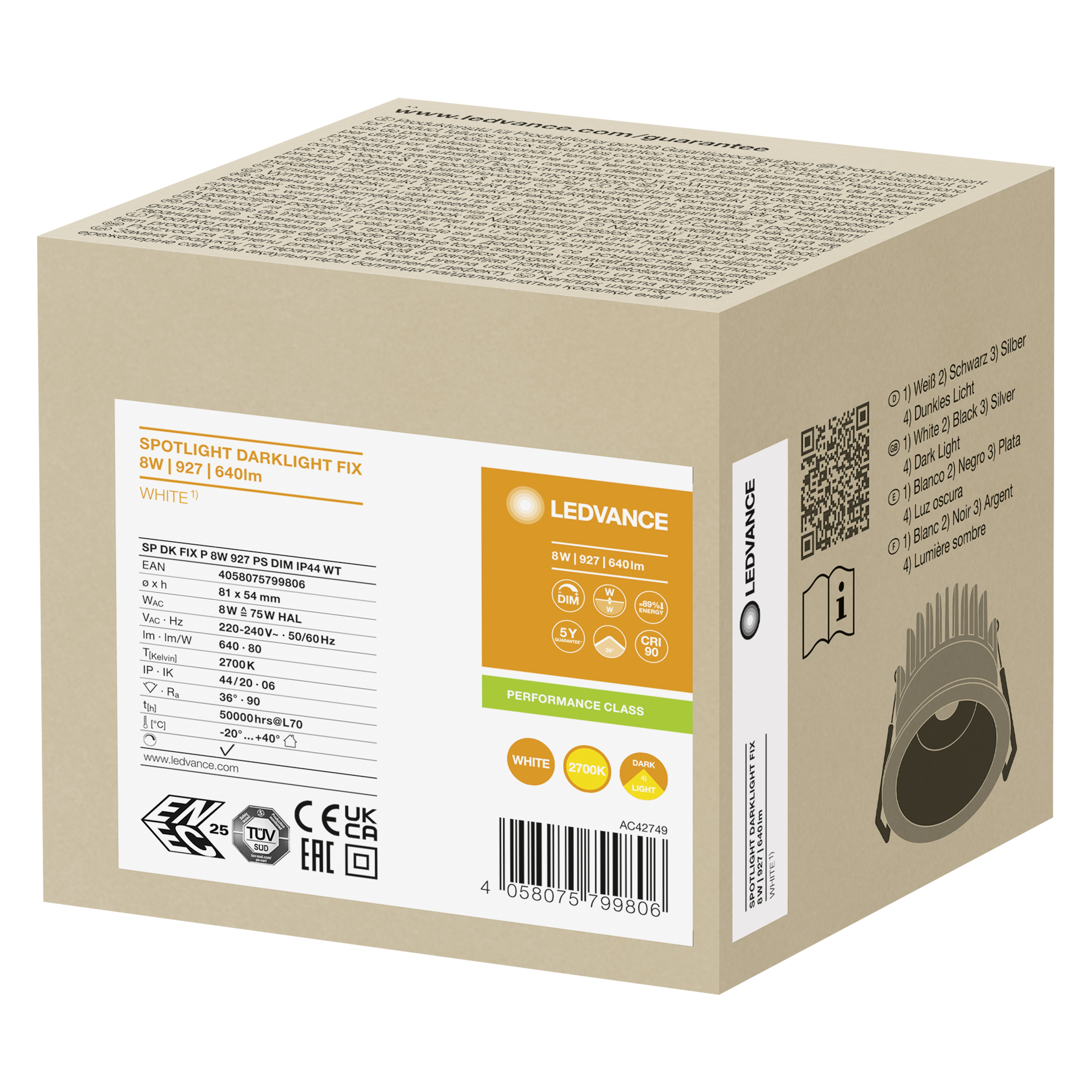

Verpakkingsafbeelding, ruimtelijk
Spot DK FIX MiCh
JPG (2.79 MB)
Catalogusinfo 1
SP DK FIX P 8W PS DIM IP44
PNG (91.95 KB)
Catalogusinfo 2
SP DK FIX P 8W PS DIM IP44
PNG (123.09 KB)
IES-bestand (IES)
SP DK FIX P 8W 927 PS DIM IP44 WT
IES (1.68 KB)
LDT-bestand (Eulumdat)
SP DK FIX P 8W 927 PS DIM IP44 WT
LDT (2 KB)
ULD-bestand (DIALux)
SP DK FIX P 8W 927 PS DIM
ULD (128 KB)
ROLF-bestand (RELUX)
SP DK FIX P 8W 927 PS DIM
ROLF (332.23 KB)

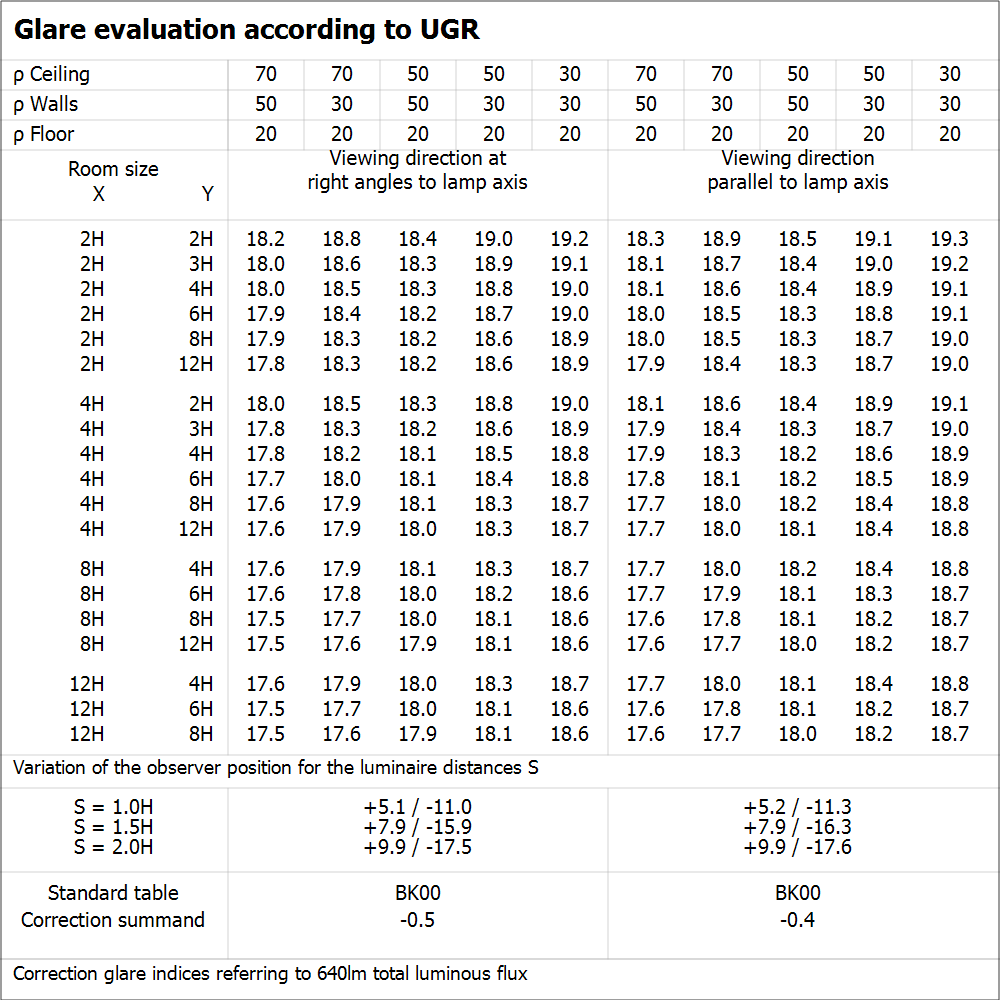

UGR-bestand (UGR-tabel)
SP DK FIX P 8W 927 PS DIM IP44 WT
PNG (60.1 KB)
Lichtverdelingscurve type kegel
SP DK FIX P 8W 927 PS DIM IP44 WT
SVG (16.78 KB)
Lichtverdelingscurve type polair
SP DK FIX P 8W 927 PS DIM IP44 WT
SVG (17.82 KB)
BIM Revit 3D
SP DK FIX G2
ZIP (723.38 KB)
CAD STEP 3D
SP DK FIX
STEP (10.13 MB)
Tender documenten
SPOT DARKLIGHT 8W 927 PS DIM IP44 WT-NL
TXT (1.63 KB)

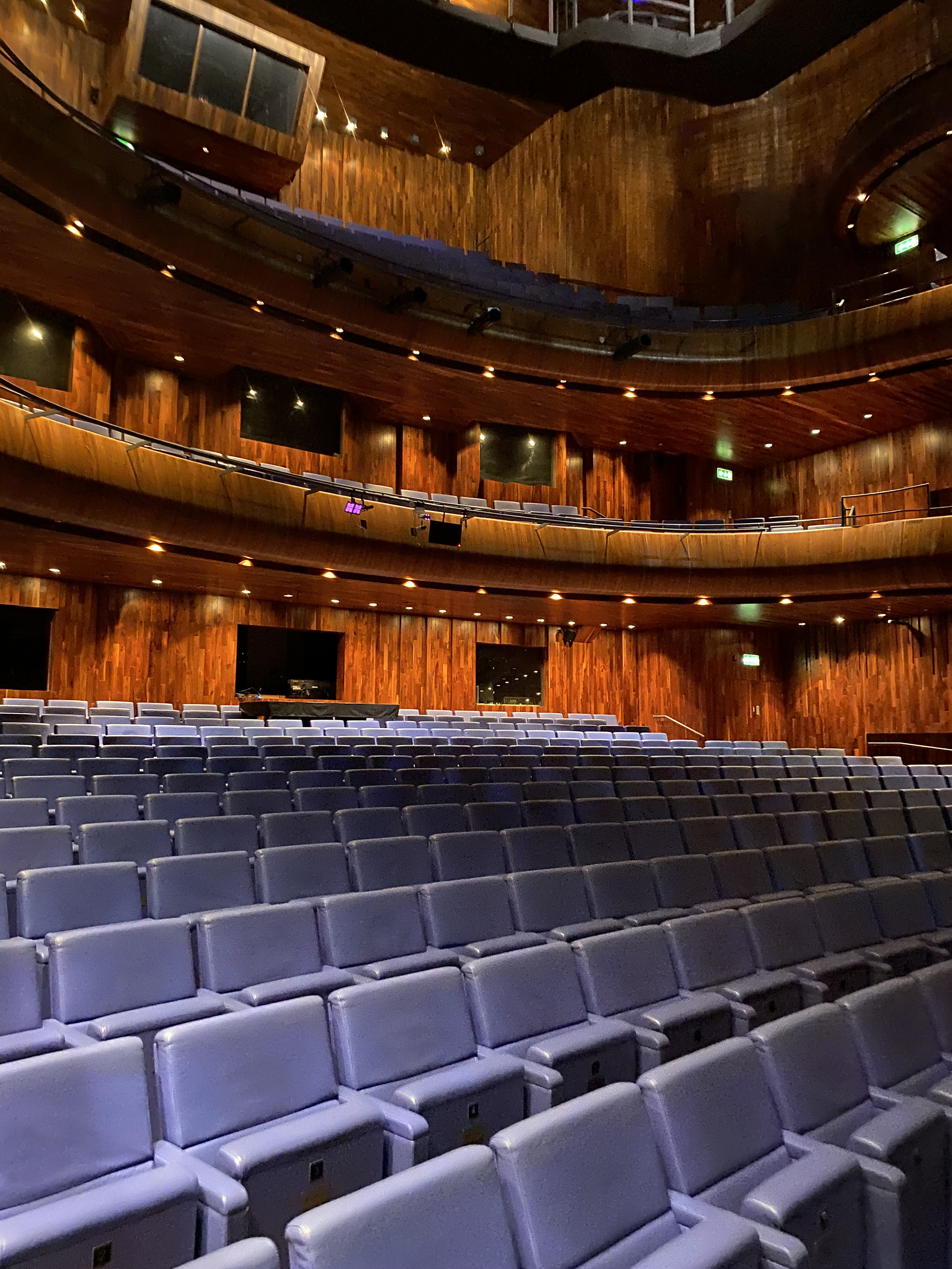

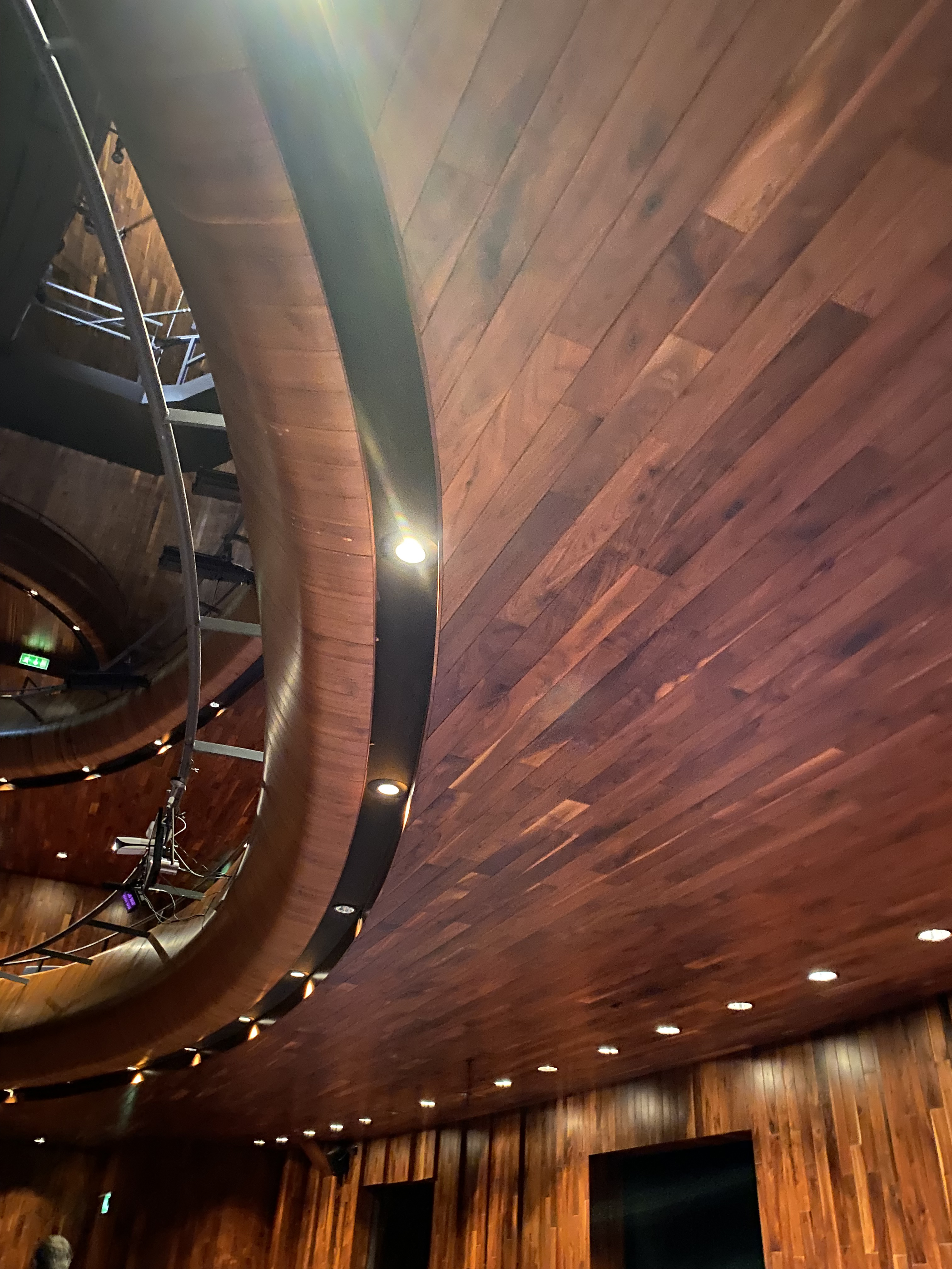

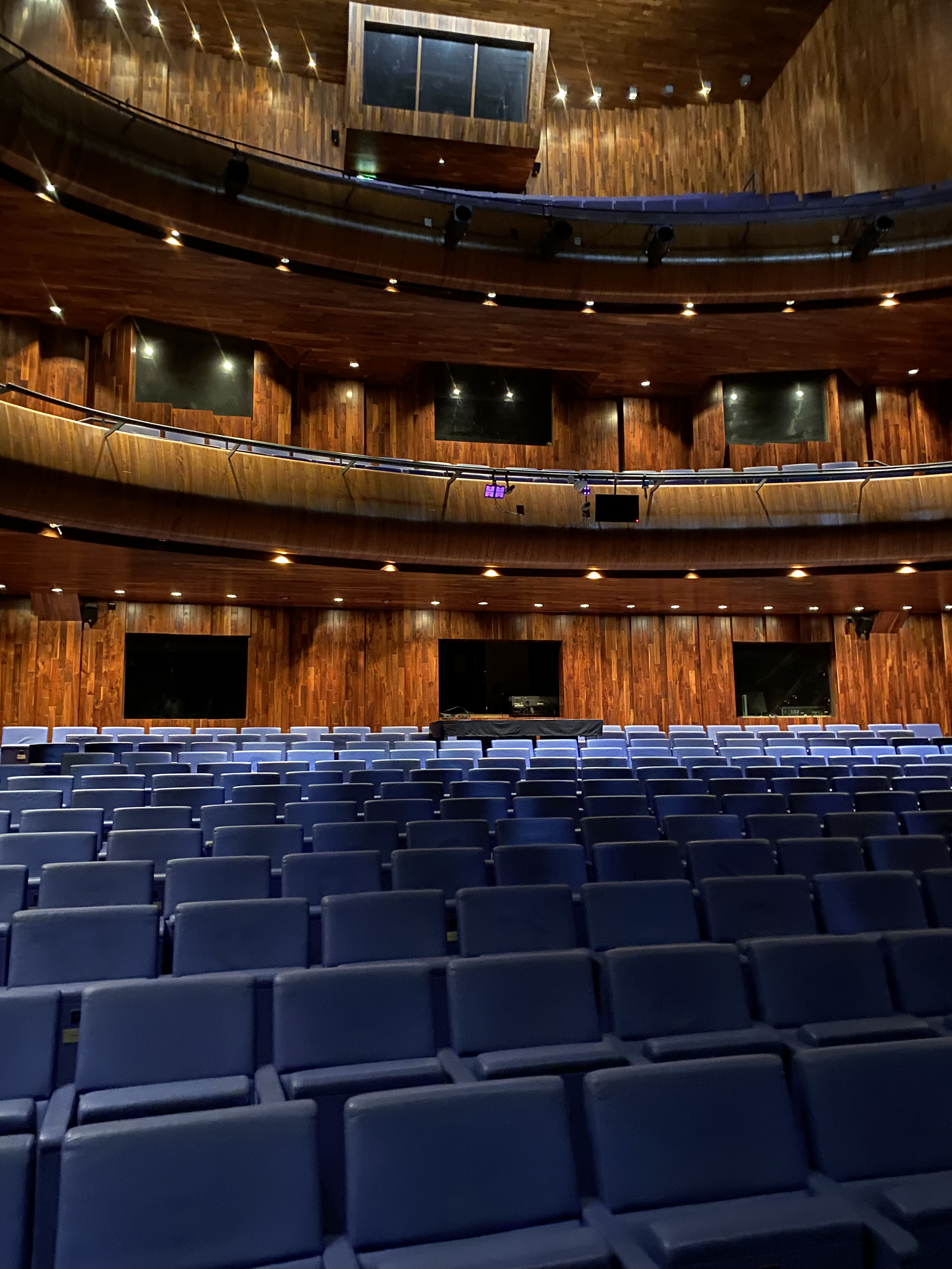

Toepassingsafbeeldingen
Wexford Opera House Ireland
JPEG (8.11 MB)

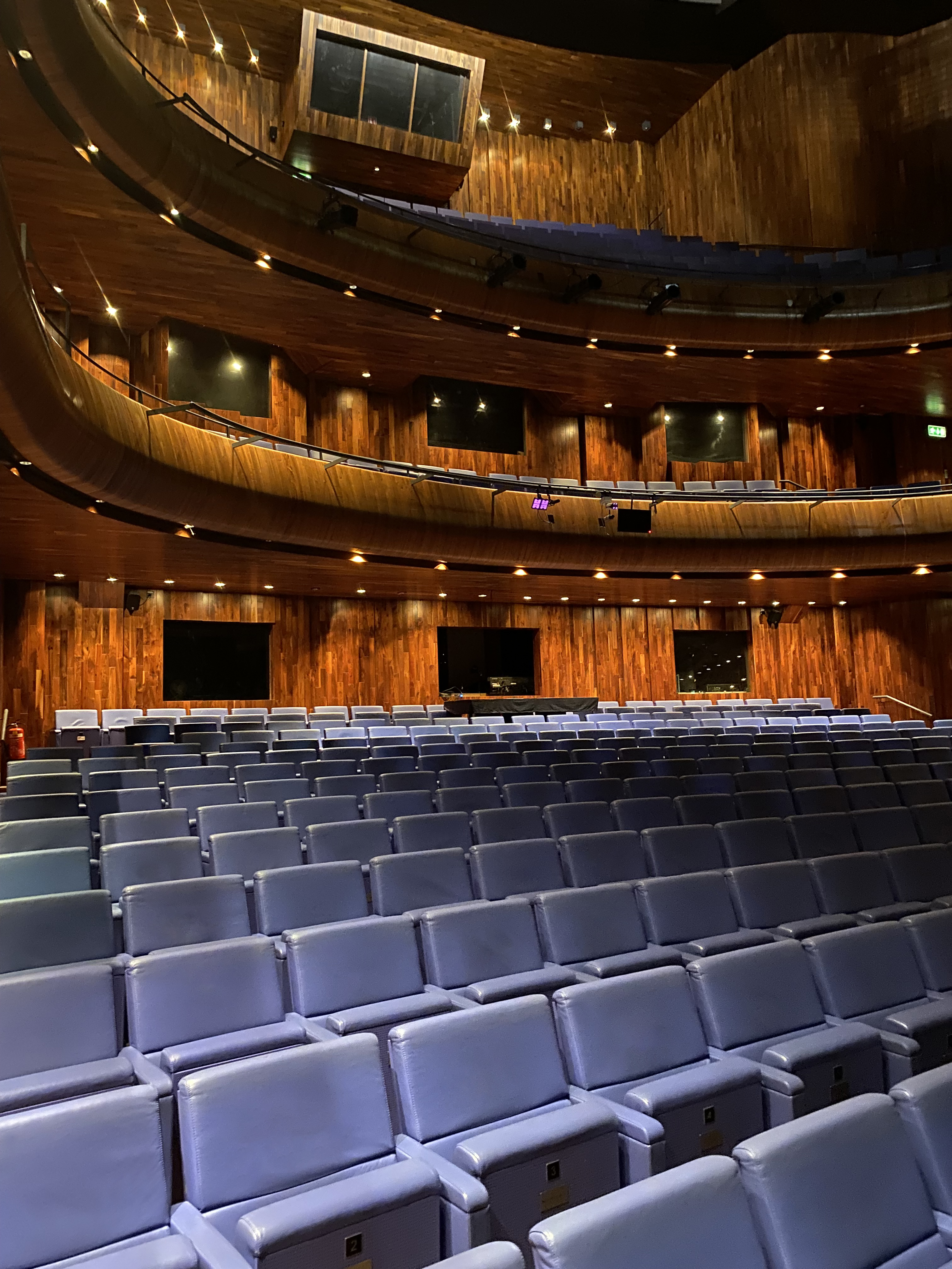

Toepassingsafbeeldingen
