PRODUCTGEGEVENS

Productvoordelen
  • Zeer veelzijdig dankzij selecteerbare CCT en vermogensstappen (Multi Color / Multi Lumen) op de driver
  • Hoge kleurconsistentie met SDCM 3
  • Zonder gereedschap elektrische aansluiting door drukknopconnector
  • Gereedschapsloze montage van het armatuur
Toepassingsgebieden
  • Sanitaire ruimten
  • Badkamers (IP44)
  • Directe vervanging voor armaturen met gloeilampen of fluorescentielampen
Productkenmerken
  • Wandarmatuur met directe lichtuitstraling
  • IP-klasse: IP44
  • Slagvastheid: IK08
  • Wit gelakte metalen behuizing (zoals RAL 9003)
  • Doorvoerbedrading mogelijk
  • Levensduur (L80/B10): tot 75.000 uur (bij 25°C)
  • Materiaal diffusor en eindkap: Polycarbonaat (PC)
  • Lengte armatuur: 560 mm
  • Hoge lichtopbrengst: tot 130 lm/W
Technische uitrusting
  • Inclusief schroeven en pluggen
  • Verchroomde eindkappen apart verkrijgbaar voor visuele verbetering
Veiligheidsadvies
  • Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
  • Let op, risico op elektrische schokken.
  • Product in beschermingsklasse I. Alle elektrisch geleidende, metalen behuizingsdelen die tijdens bedrijf of tijdens onderhoud bij een storing spanning kunnen opnemen, moeten continu met de beschermende aardleiding zijn verbonden.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 11 W / 8 W / 6 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 290…210…150 mA
Inschakelstroom 12 A
Inschakelstroomtijd Th50 120 µs
Max. armaturen op stroomonderbreke B16 A 52
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 39
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 62
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 30 %
Veiligheidsklasse I
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 1430 lm / 1040 lm / 780 lm 1)
Lichtstroom efficiëntie 130 lm/W 2)
Kleurtemperatuur 3000 K / 4000 K
Lichtkleur Warm White, Koel wit
Kleurweergave-index Ra > 80
Standaardafwijking van kleurproeven < 3 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM < 1
Stroboscoopeffect waarde SVM < 0.4
Fotobiologische veiligheidsgroep EN62778 RG0
Fotobiologische veiligheidsgroep EN62471 RG0
Stralingshoek 120 °
1) 1320 lm / 960 lm / 720 lm bij 3000K
2) 120 lm/W bij 3000K
Adjustable attributes
Nominale vermogen Kleurtemperatuur Lichtstroom Lichtstroom efficiëntie
11 W 4000 K 1430 lm 130 lm/W
11 W 3000 K 1320 lm 120 lm/W
8 W 4000 K 1040 lm 130 lm/W
8 W 3000 K 960 lm 120 lm/W
6 W 4000 K 780 lm 130 lm/W
6 W 3000 K 720 lm 120 lm/W
AFMETINGEN & GEWICHT
Lengte 561,00 mm
Hoogte 82,00 mm
Breedte 82,00 mm
Product gewicht 800,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Aluminum
Materiaal afdekking Polycarbonate (PC)
Materiaal van lichtuitstralend oppervlak Polycarbonaat (pc)
Glow Wire Test volgens IEC 60695-2-12 750 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+45 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Schroefloze klem, 3-Polig (L, N, PE)
Type bescherming IP44
Beschermklasse IK ( Schok bestendi [PIM] IK08
Dimbaar Nee
Montagetype Surface
Montagelocatie Muur
Toepassingsomgeving Indoor
Instelbaar Nee
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 75000 h 1)
Levensduur L90/B10 @ 25 °C 50000 h
Aantal schakelcycli 50000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 290…210…150 mA
E-VSA - Uitgangsrimpelstroom < 30 %
CERTIFICATEN & NORMEN
Normen CE, CB, ENEC, UKCA, EAC, EPD
Gelimiteerde oppervlaktetemperatuur Ja
Balschot veilig Nee
EPD LEDV-00044-V01.01-EN
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie MULTI SELECT
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854401794 Vouwdoos
1
92 mm x 577 mm x 92 mm 880.00 g 4.88 dm³
4099854401800 Verzenddoos
6
602 mm x 202 mm x 309 mm 5870.00 g 37.58 dm³
Product afbeelding Naam product EAN
LN MR END CAPS CR 4058075849440
Gebruiksaanwijzing / veiligheidsinstructies
LINEAR MIRROR
Meer technische informatie
LN MR 600
Juridische informatie
Safety Insert G11205497
Juridische informatie
Informationstext 18 Abs 4 ElektroG
Juridische informatie
LN MR SENSOR_SWITCH
Conformiteitsverklaringen
LN MR
Certificaten
ENEC LN MR
EPD
EPD EN LINEAR MR

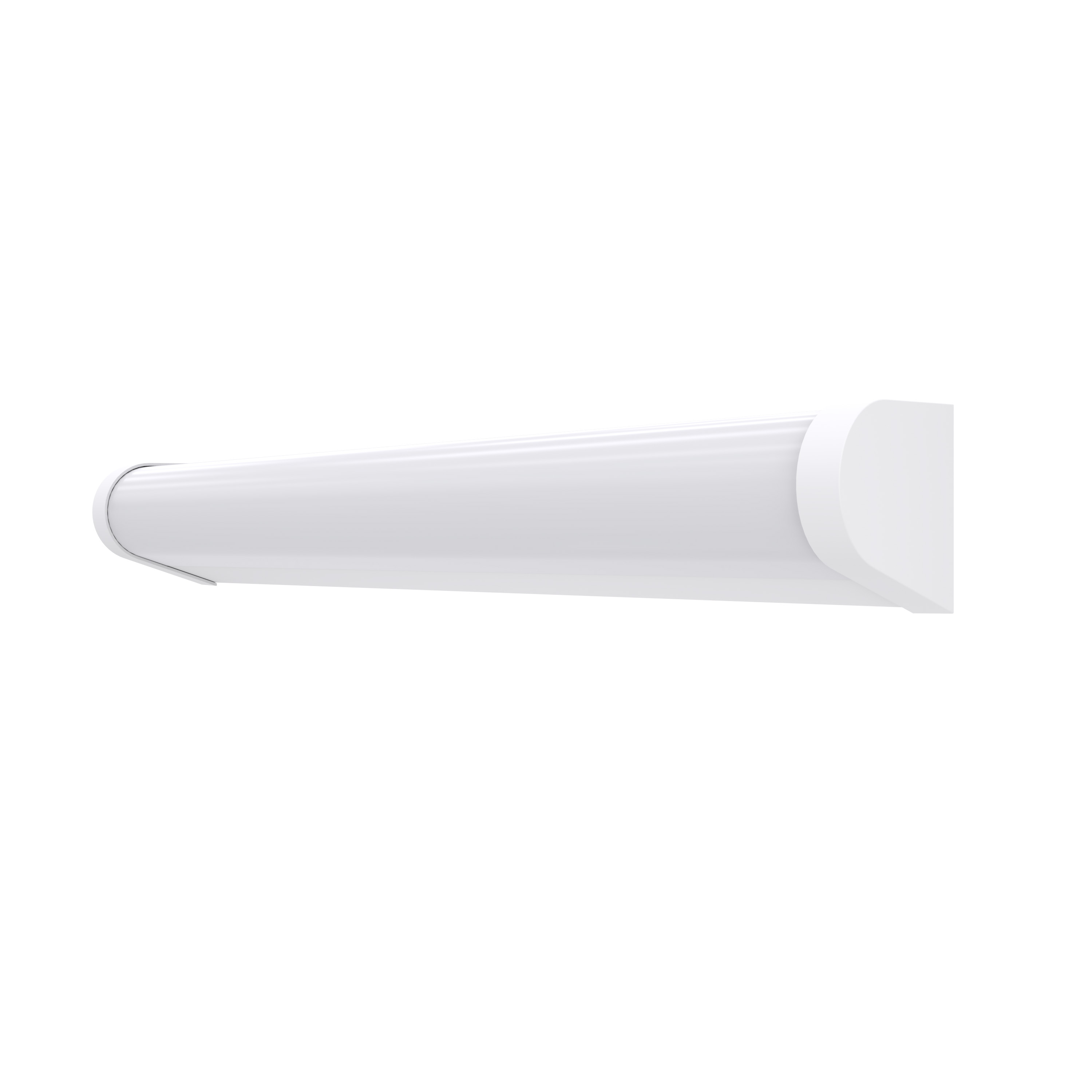

Productafbeelding: witte achtergrond, diagonaal
LN MR

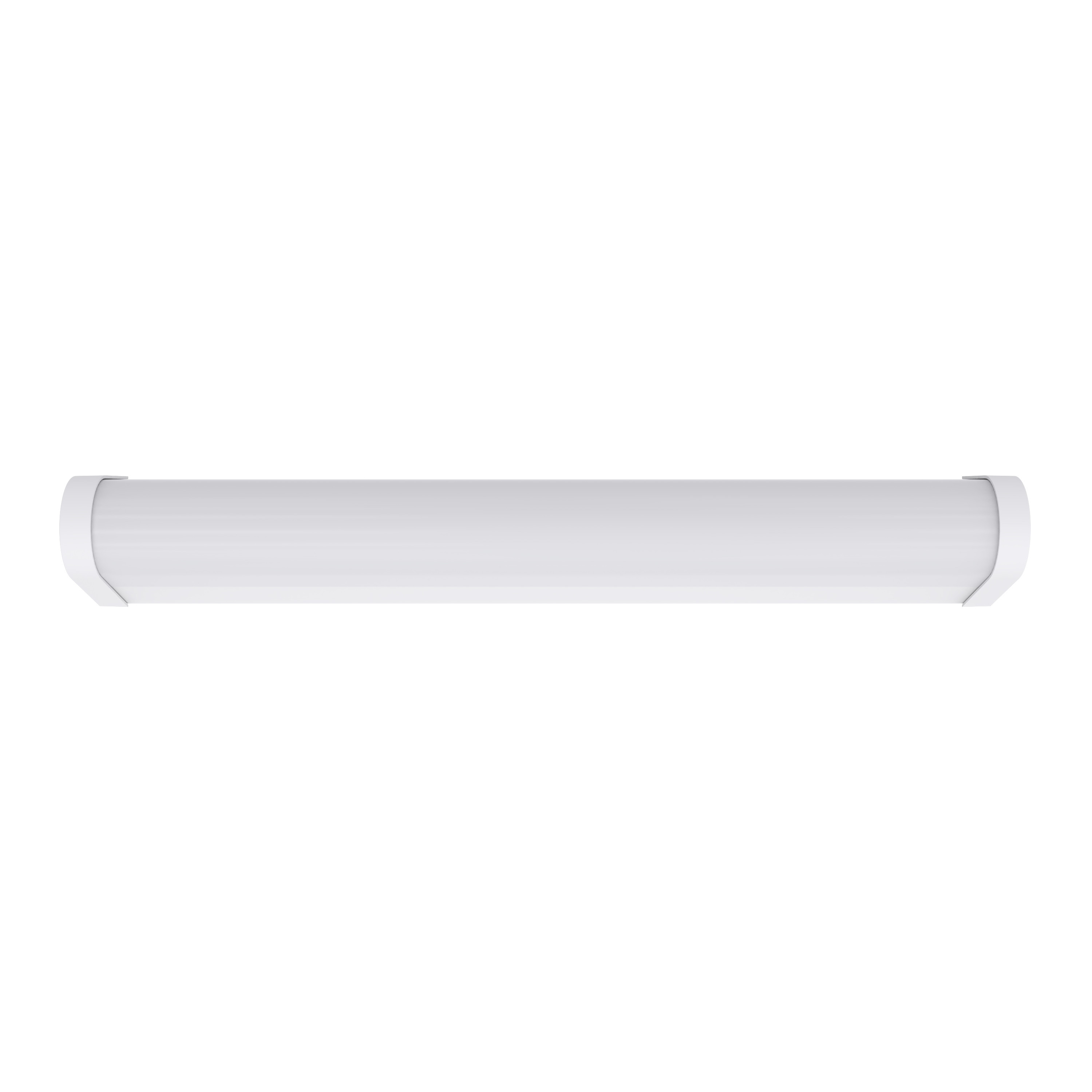

Productafbeelding: witte achtergrond, horizontaal
LN MR

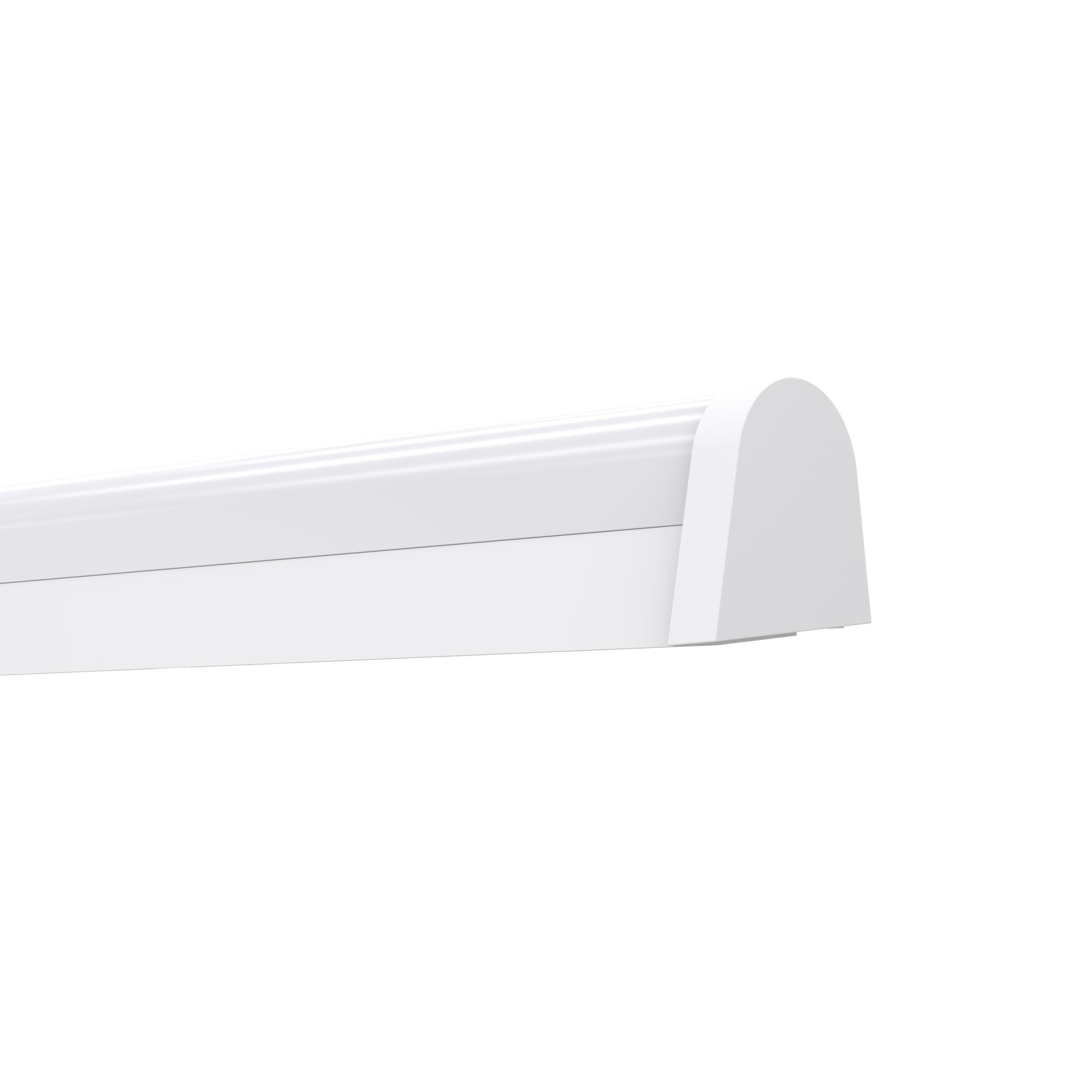

Productafbeelding: witte achtergrond, rechtop
LN MR
Productafbeelding: witte achtergrond, binnenaanzicht
LN MR
Productlijntekening met letters
LINEAR MIRROR
Productlijntekening met cijfers
LINEAR MIRROR
Productlijntekening - technisch
LINEAR MIRROR
Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
LN MR 600 P 11W MS 840
Verpakkingsafbeelding, voorkant
LN MR 600 P 11W MS 840
Verpakkingsafbeelding, ruimtelijk
LN MR 600 P 11W MS 840
Catalogusinfo 1
LN MR 600
Catalogusinfo 2
LN MR 600
Catalogusinfo 3
LN MR 600
IES-bestand (IES)
LN MR 600 4000K 1430lm
LDT-bestand (Eulumdat)
LN MR 600 4000K 1430lm
ULD-bestand (DIALux)
LN MR 600 P 11W MS 840
ROLF-bestand (RELUX)
LN MR 600 P 11W MS 840
UGR-bestand (UGR-tabel)
LN MR 600 4000K 1430lm
Lichtverdelingscurve type kegel
LN MR 600 4000K 1430lm
Lichtverdelingscurve type polair
LN MR 600 4000K 1430lm
BIM Revit 3D
Linear Mirror
CAD STEP 3D
LN MR ON OFF
EAN SEG-nummer STK-nummer EFO-Nr. UK Org
4099854401794 7028416 941606130 3341718 438157525
