OFFICE LINEAR LUMINAIRE

OFFICE LINEAR V 2CCT PRISM

GTIN: 4099854251498 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Hoge prestaties met CRI90 en tot 130 lm/W
  • Zeer veelzijdig dankzij selecteerbaar vermogen (Power Select - PS) op de driver
  • Zeer veelzijdig dankzij selecteerbare CCT
  • Makkelijke installatie
  • 5 jaar garantie
Toepassingsgebieden
  • Directe vervanging voor armaturen met fluorescentielampen
  • Kantoren, onderwijs, openbare gebouwen
  • Algemene binnenverlichting
  • Enkelvoudige en doorlopende lijnconfiguratie
Productkenmerken
  • Modern design
  • Levensduur (L70/B50): tot 100.000 uur
  • Levensduur (L80/B10): tot 89.000 uur
  • Hoge lichtopbrengst: tot 130 lm/W
  • Lichtstroom tot 4.400 lm
  • Initiële kleurconsistentie: 3 SDCM
ELEKTRISCHE GEGEVENS
Nominale vermogen 34,00 W
Nominale stroom 380,000 mA
Veiligheidsklasse I
Fotometrische gegevens
Lichtstroom 4420 lm
Lichtstroom efficiëntie 130 lm/W
Kleurtemperatuur 3000 … 4000 K
Lichtkleur Warm White, Koel wit
Kleurweergave-index Ra > 90
Standaardafwijking van kleurproeven 3 sdcm
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM < 0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 80 °
UGR longitudinal ≤ 22
AFMETINGEN & GEWICHT
Lengte 1120,00 mm
Hoogte 45,00 mm
Breedte 42,50 mm
Product gewicht 500,00 g
MATERIALEN & KLEUREN
Body materiaal Aluminum
Materiaal afdekking Polycarbonate (PC)
Glow Wire Test volgens IEC 60695-2-12 650 °C
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -40…+80 °C
Type aansluiting Terminal
Type bescherming IP20
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Nee
Toepassingsomgeving Indoor
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 89000 h 1)
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
CERTIFICATEN & NORMEN
Normen CE, ENEC, EAC
Vervangbare LED module Niet vervangbaar
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1), 4,4 isopropylidenedisphenol
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854251498 Vouwdoos
1		 1,130 mm x 65 mm x 54 mm 735.00 g 3.97 dm³
4099854251504 Verzenddoos
12		 1,147 mm x 217 mm x 244 mm 9785.00 g 60.73 dm³
Gebruiksaanwijzing / veiligheidsinstructies
OFFICE LINEAR SF
PDF (7.37 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
OFFICE LINEAR SF/RS/V
PDF (240.45 KB)
Certificaten
ENEC Certificate OFFICE LINEAR SF/RS/V
PDF (424.06 KB)

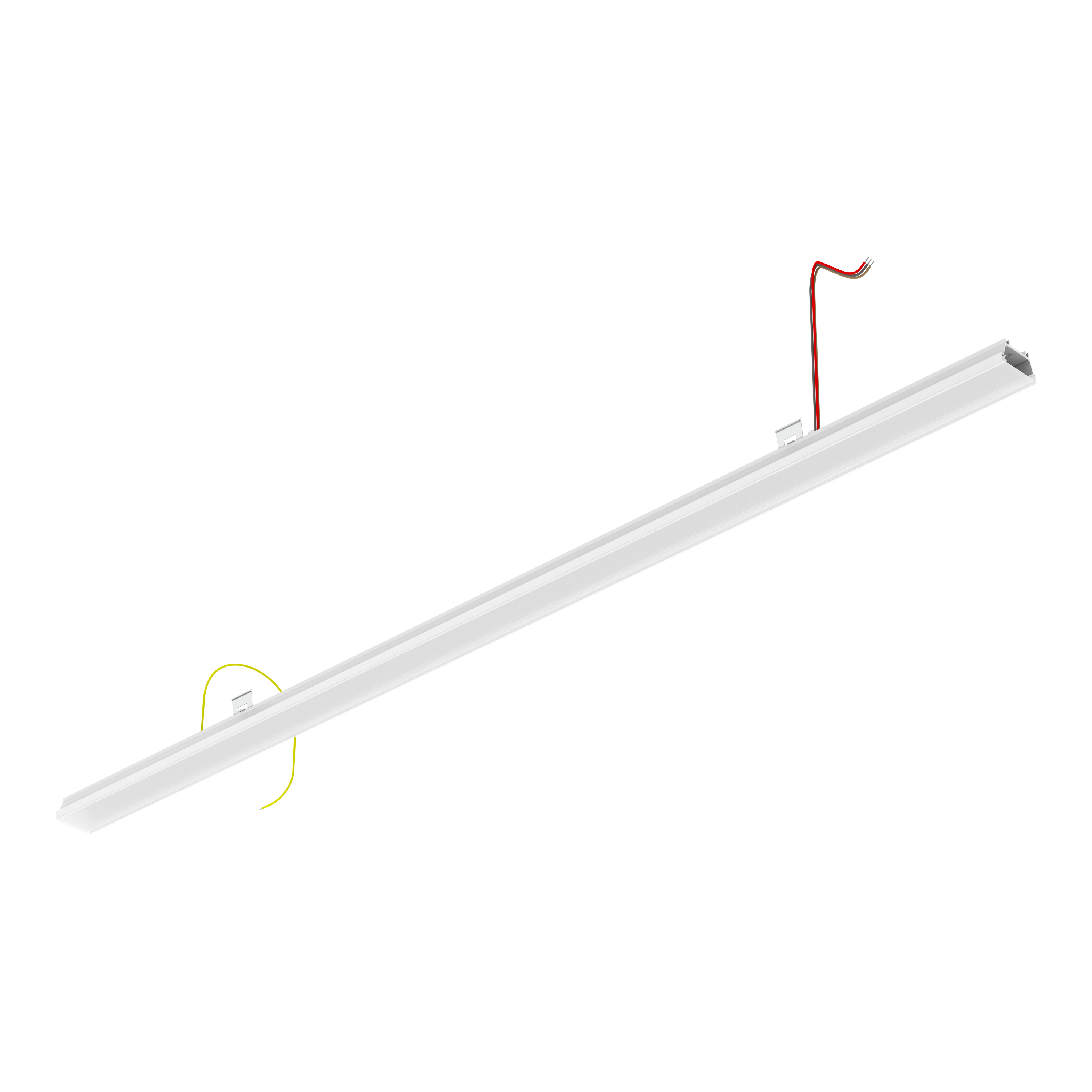

Productafbeelding: witte achtergrond, rechtop
OFFICE LINEAR V 2CCT PRISM
JPG (873.76 KB)
Productlijntekening met letters
OFFICE LINEAR V 2CCT PRISM/UGR19/OPAL
PNG (29.01 KB)
Productlijntekening met cijfers
OFFICE LINEAR V 2CCT PRISM/UGR19/OPAL
PNG (31.54 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 19W 3000K
LDT (5.78 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 19W 4000K
LDT (5.78 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 24W 3000K
LDT (5.79 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 24W 4000K
LDT (5.77 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 29W 3000K
LDT (5.78 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 29W 4000K
LDT (5.79 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 34W 3000K
LDT (5.8 KB)
LDT-bestand (Eulumdat)
OFFICE LINEAR V 2CCT PRISM 34W 4000K
LDT (5.78 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 19W 3000K
PNG (59.38 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 19W 4000K
PNG (59.68 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 24W 3000K
PNG (59.6 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 24W 4000K
PNG (60.37 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 29W 3000K
PNG (59.82 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 29W 4000K
PNG (60.17 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 34W 3000K
PNG (59.66 KB)
UGR-bestand (UGR-tabel)
OFFICE LINEAR V 2CCT PRISM 34W 4000K
PNG (59.55 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 19W 3000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 19W 4000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 24W 3000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 24W 4000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 29W 3000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 29W 4000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 34W 3000K
SVG (16.77 KB)
Lichtverdelingscurve type kegel
OFFICE LINEAR V 2CCT PRISM 34W 4000K
SVG (16.77 KB)

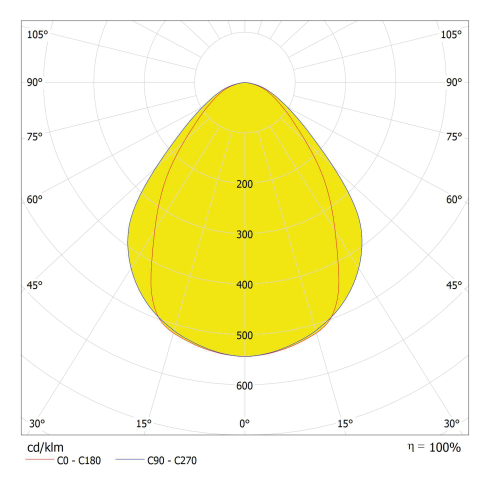

Lichtverdelingscurve type polair
