LINEAR MAGNETIC BATTEN T5

LN MAG BATTEN T5 1168

GTIN: 4099854009747 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen
  • Retrofitting zonder bestaande armaturen volledig te vervangen
  • Indien nodig kan het oude armatuur tijdens het ombouwproces aan het plafond blijven hangen
  • Indien nodig kunnen voorschakelapparaten en bedrading in het oude armatuur blijven
  • Eenvoudige vervanging van de LED TUBE T5 AC maakt het mogelijk om in de loop van de tijd deel te nemen aan de vooruitgang van LED technologie
  • Eenvoudige en snelle upgrade-oplossing
  • Geïntegreerde zekering voor extra veiligheid
  • 5 jaar garantie
Toepassingsgebieden

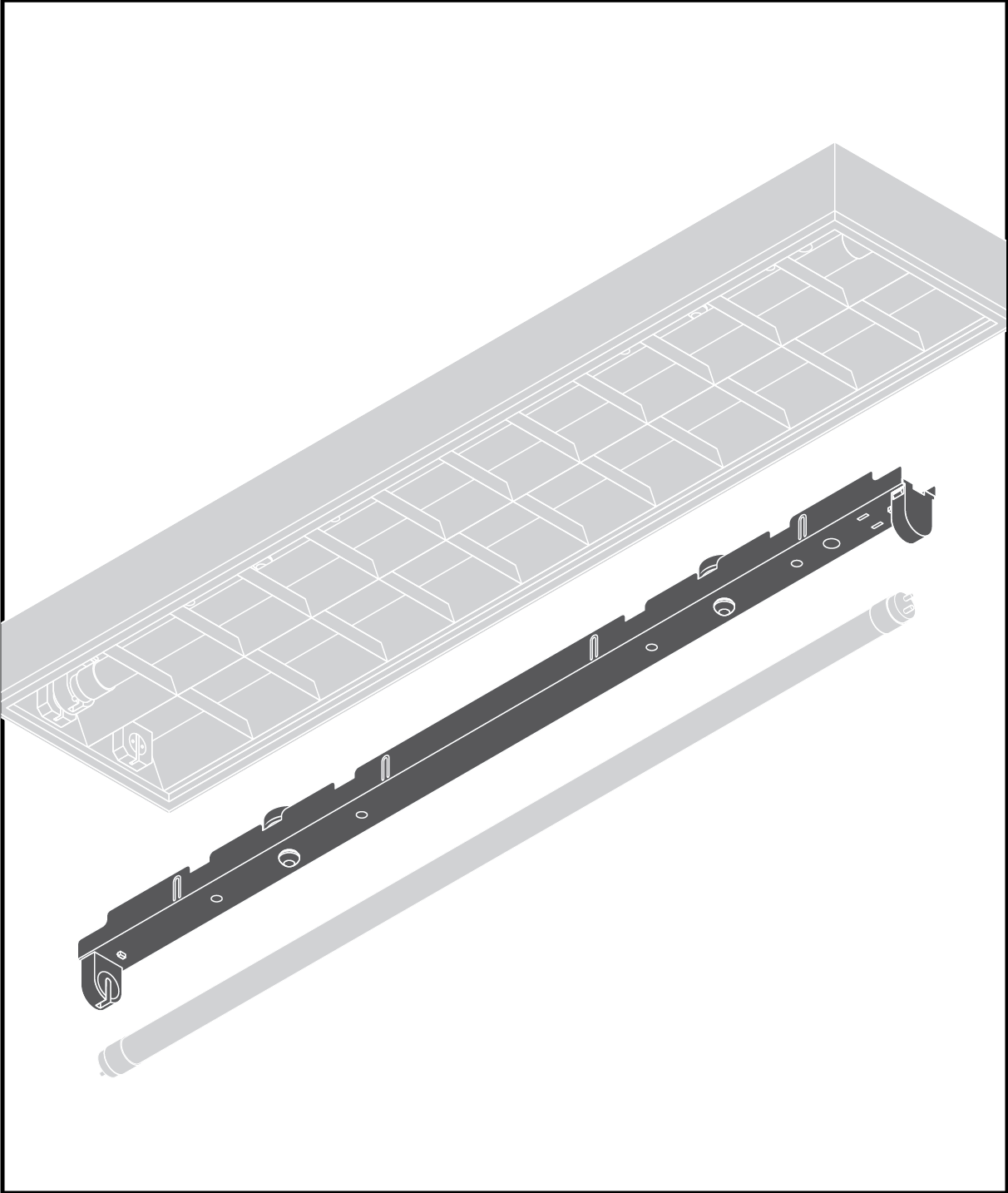

  • Vervangingsset voor het moderniseren van bestaande metalen plafondlampen (T8 en T5 fluorescentie) naar energiebesparende LED technologie
  • Kantoren, openbare gebouwen
  • Supermarkten en warenhuizen
  • Industrie
  • Gangen, foyers, wachtruimtes
Productkenmerken
  • Verkrijgbaar in 4 verschillende lengtes: 568 mm, 868 mm, 1168 mm en 1468 mm
  • Armatuurinzetstuk voor de opname van één LED TUBE T5 AC 230V
  • Geschikt voor LED TUBE T5 AC, HE of HO, 830/840/865
  • Sterke neodymmagneten
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale spanning 220…240 V
Netfrequentie 50/60 Hz
Veiligheidsklasse I
Bedrijfsmodus Mains voltage
AFMETINGEN & GEWICHT
Lengte 1168,00 mm
Hoogte 45,00 mm
Breedte 25,00 mm
Product gewicht 550,00 g
Kabellengte 800 mm
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Steel
Glow Wire Test volgens IEC 60695-2-12 850 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+45 °C
Opslagtemperatuur -20…80 °C
Type aansluiting Schroefloze terminal, 3-polig
Type bescherming IP20
Beschermklasse IK ( Schok bestendi [PIM] IK02
Dimbaar Nee
Montagetype Surface
Montagelocatie Plafond
Toepassingsomgeving Indoor
Met lichtbron Nee
Vervangbare lichtbron Nee
Omschrijving van de fitting G5
CERTIFICATEN & NORMEN
Normen CE, UKCA, ENEC, CB, DEKRA
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
AANVULLENDE PRODUCTGEGEVENS
Aantal inbegrepen lichtbronnen 1
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen 0 mg
Hoeveelheid zeldzame aardmetalen 0 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854009747 Vouwdoos
1		 70 mm x 1,182 mm x 37 mm 662.00 g 3.06 dm³
4099854009754 Verzenddoos
10		 1,204 mm x 372 mm x 90 mm 7229.00 g 40.31 dm³
Gebruiksaanwijzing / veiligheidsinstructies
LN MAG BATTEN T5
PDF (3.44 MB)
Gebruiksaanwijzing / veiligheidsinstructies
LINEAR MAGNETIC BATTEN T5
PDF (3.2 MB)
Juridische informatie
Legal Insert LN MAG BATTEN
PDF (6.56 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
Safety Insert G11205497
PDF (178.17 KB)
Conformiteitsverklaringen
LN MAG BATTEN T5
PDF (393.69 KB)

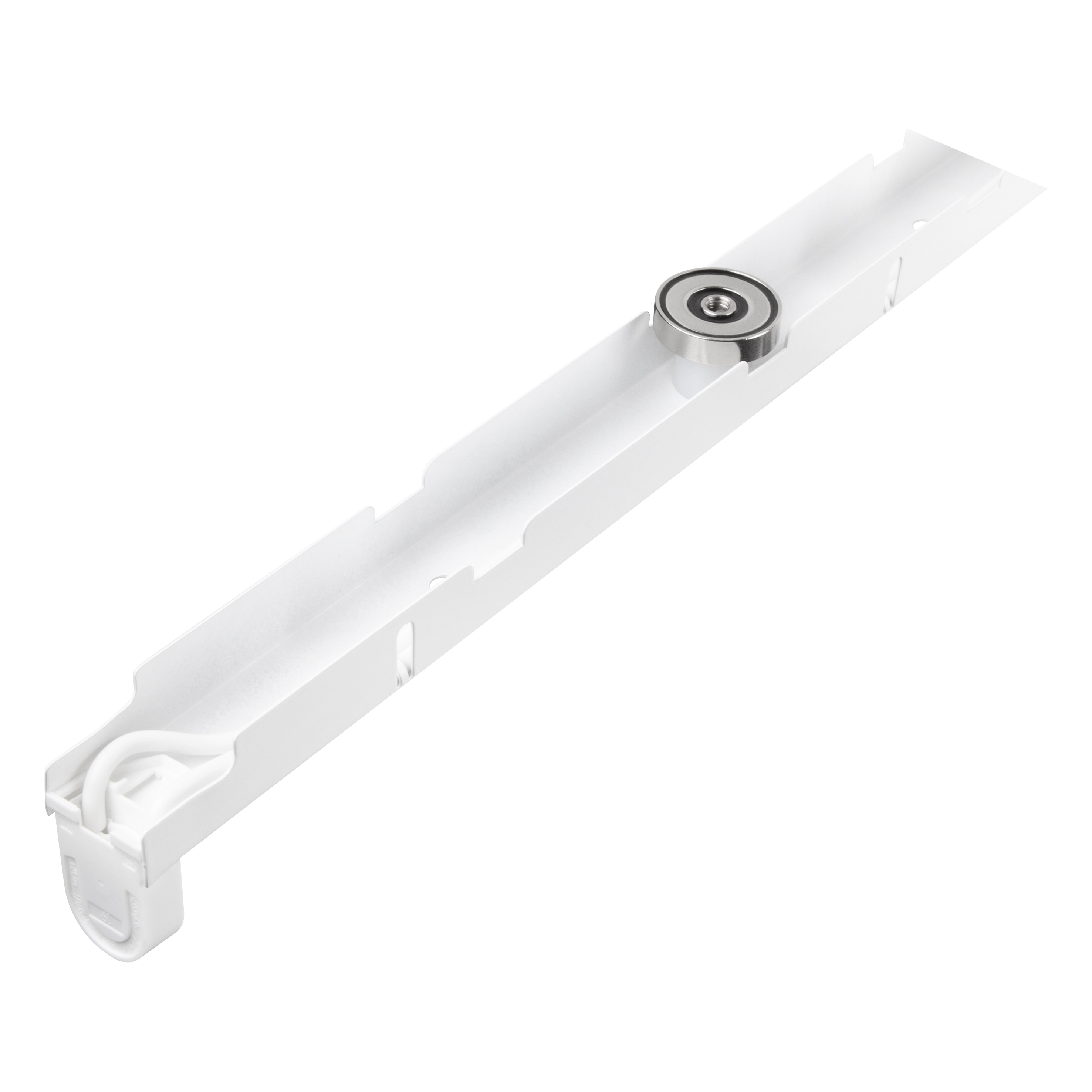

Productafbeelding: witte achtergrond, diagonaal
LN MAG BATTEN T5
JPG (637.5 KB)
Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
LN MAG BATTEN T5
JPG (1.01 MB)
Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
LN MAG BATTEN T5
JPG (959.49 KB)

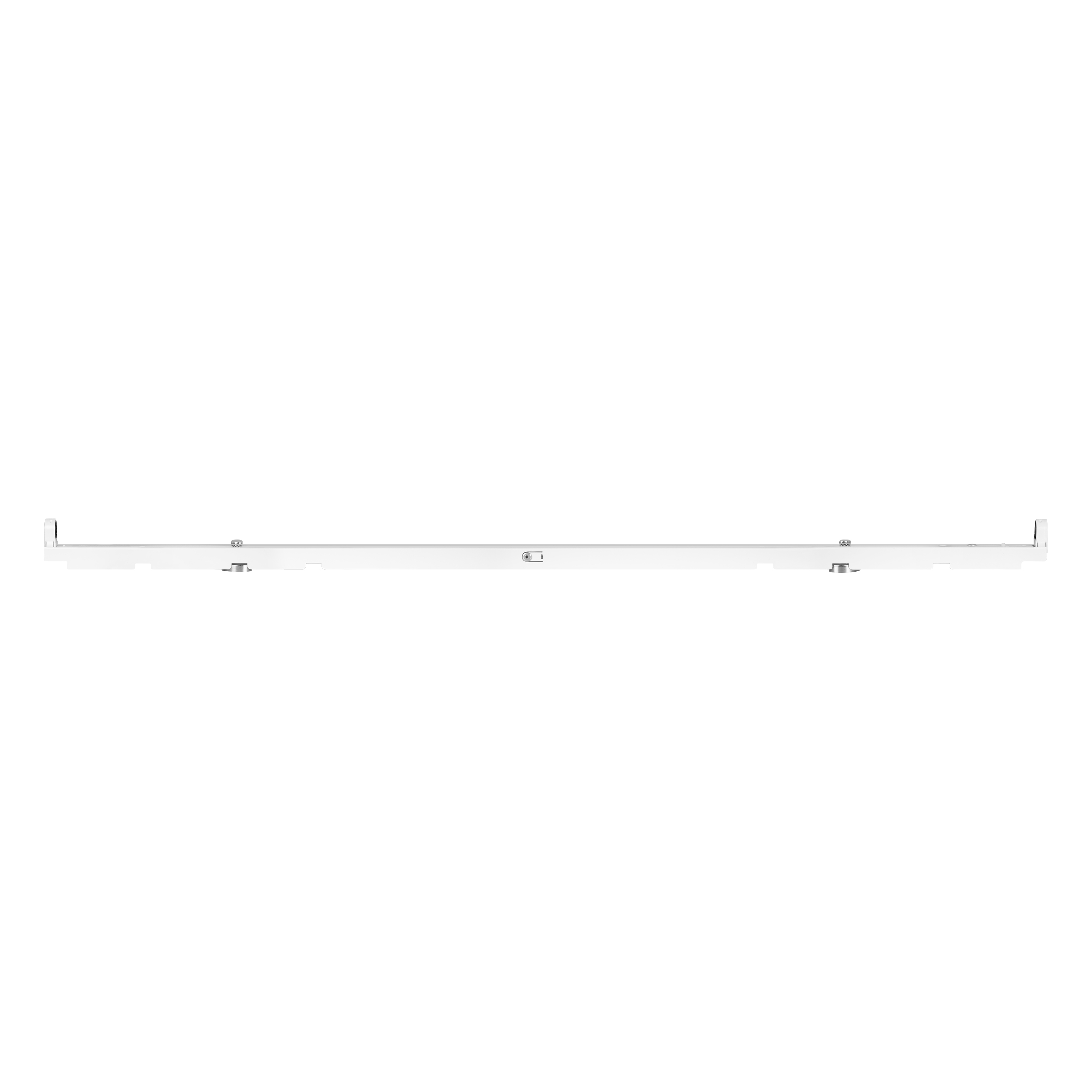

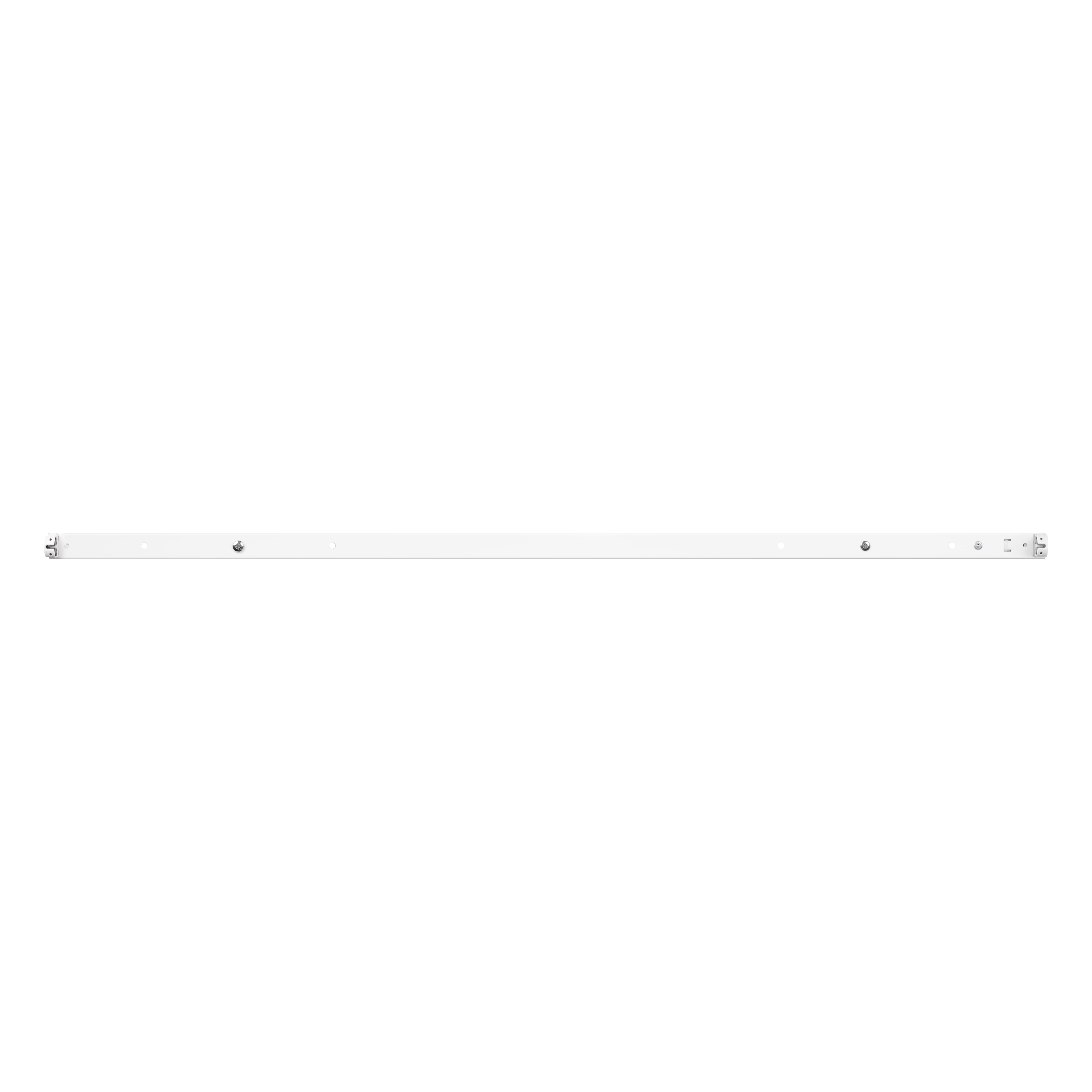

Productafbeelding: witte achtergrond, rechtop
LN MAG BATTEN T5
JPG (626.37 KB)
Productafbeelding: witte achtergrond, rechtop, alternatieve afbeelding
LN MAG BATTEN T5
JPG (661.67 KB)

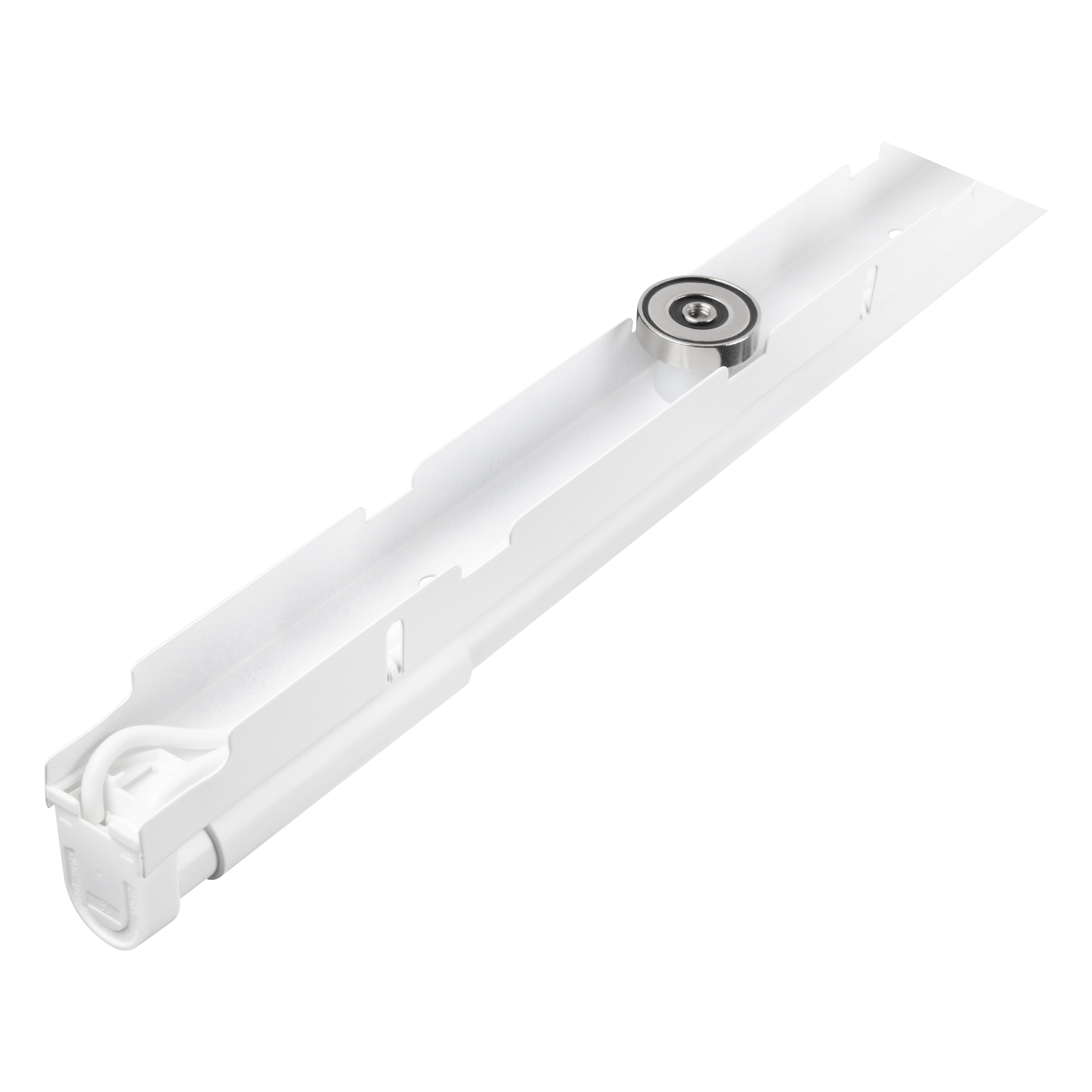

Productafbeelding: witte achtergrond, ruimtelijk
LN MAG BATTEN T5
JPG (688.58 KB)

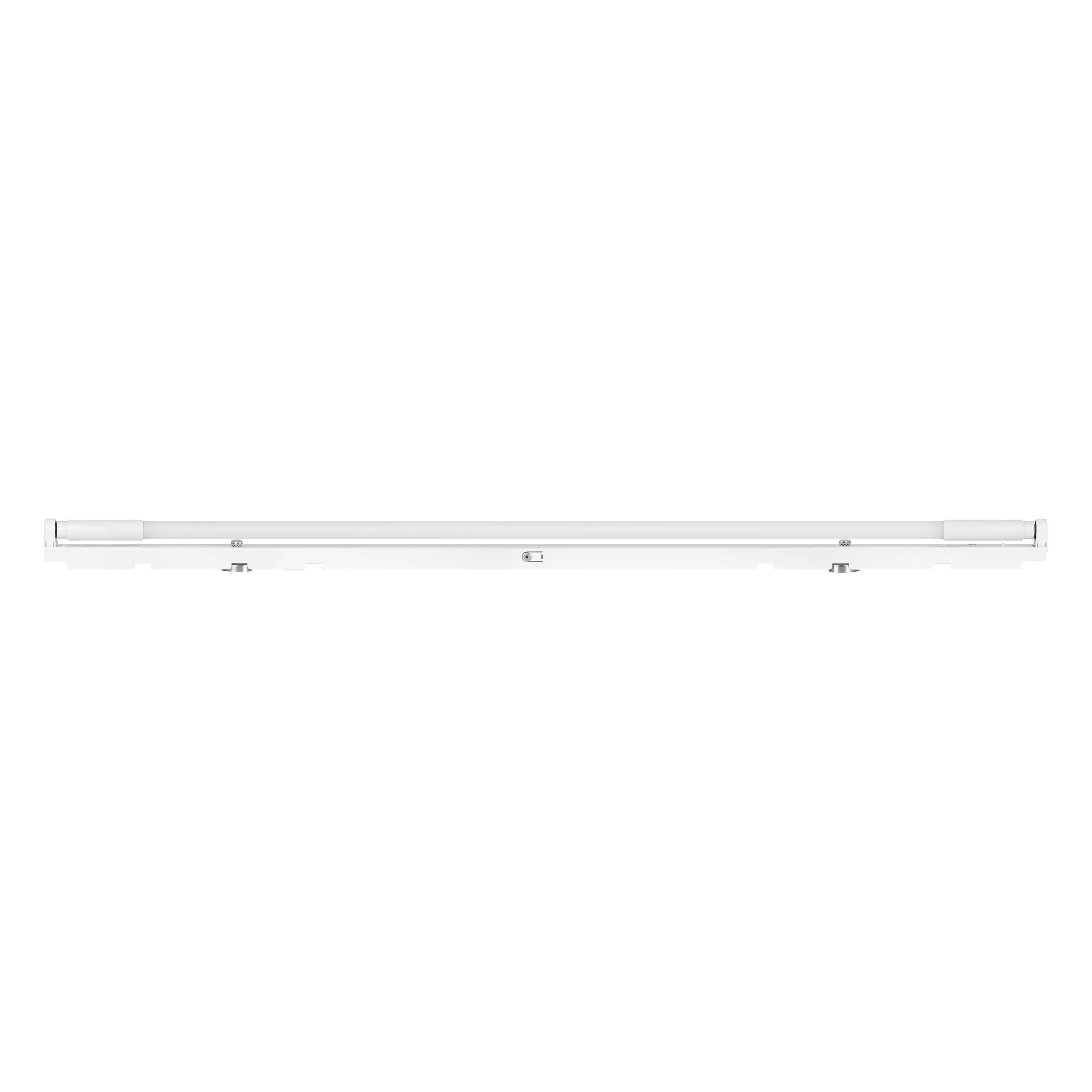

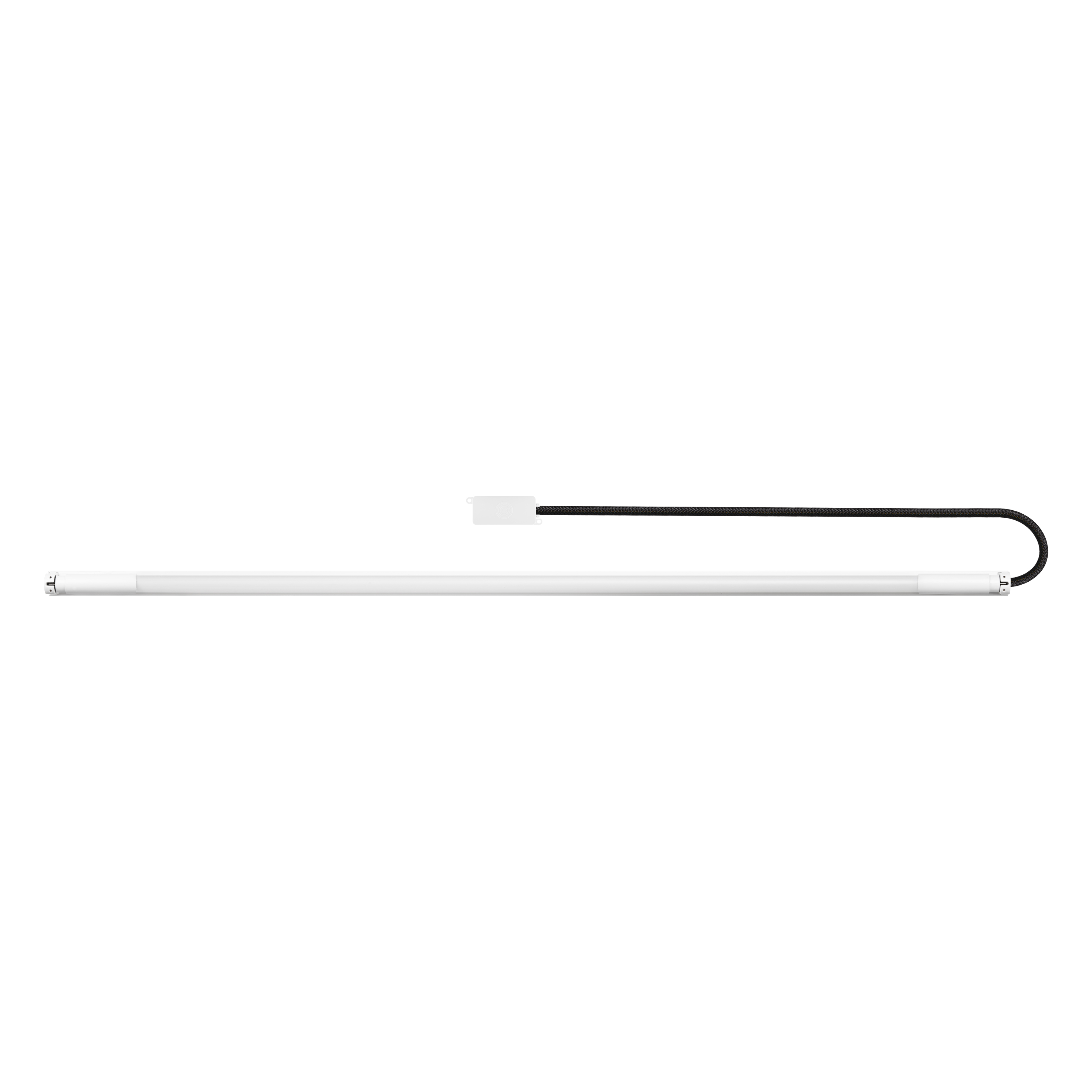

Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
LN MAG BATTEN T5
JPG (701.8 KB)
Productlijntekening met letters
LN MAG BATTEN T5 1168
SVG (28.62 KB)
Productlijntekening met cijfers
LN MAG BATTEN T5 1168
SVG (31.42 KB)

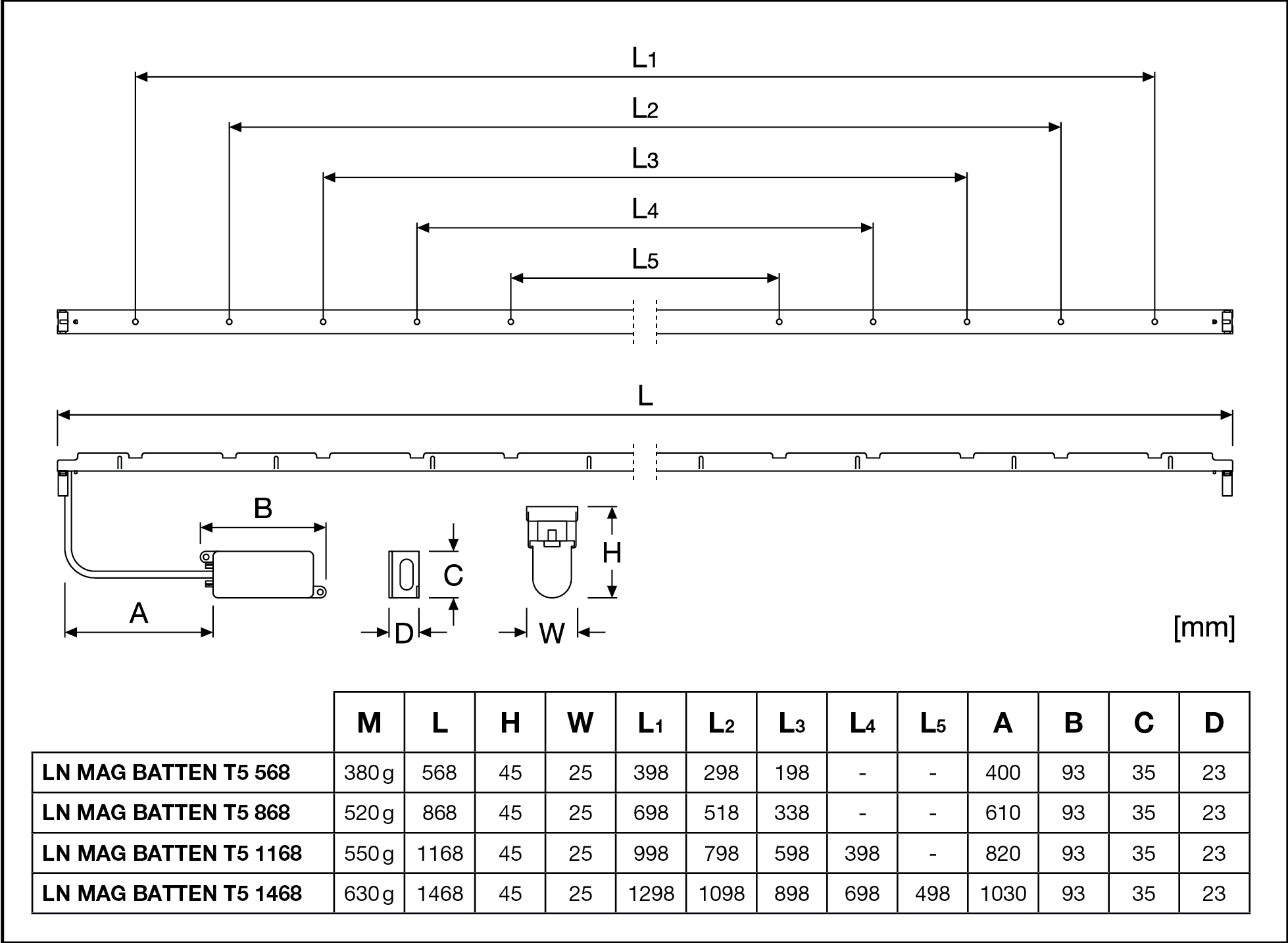

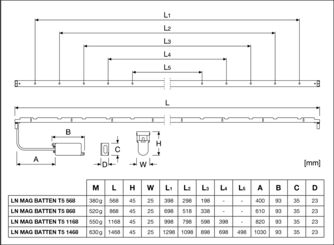

Productlijntekening - technisch
LN MAG BATTEN T5 1168
SVG (22 KB)

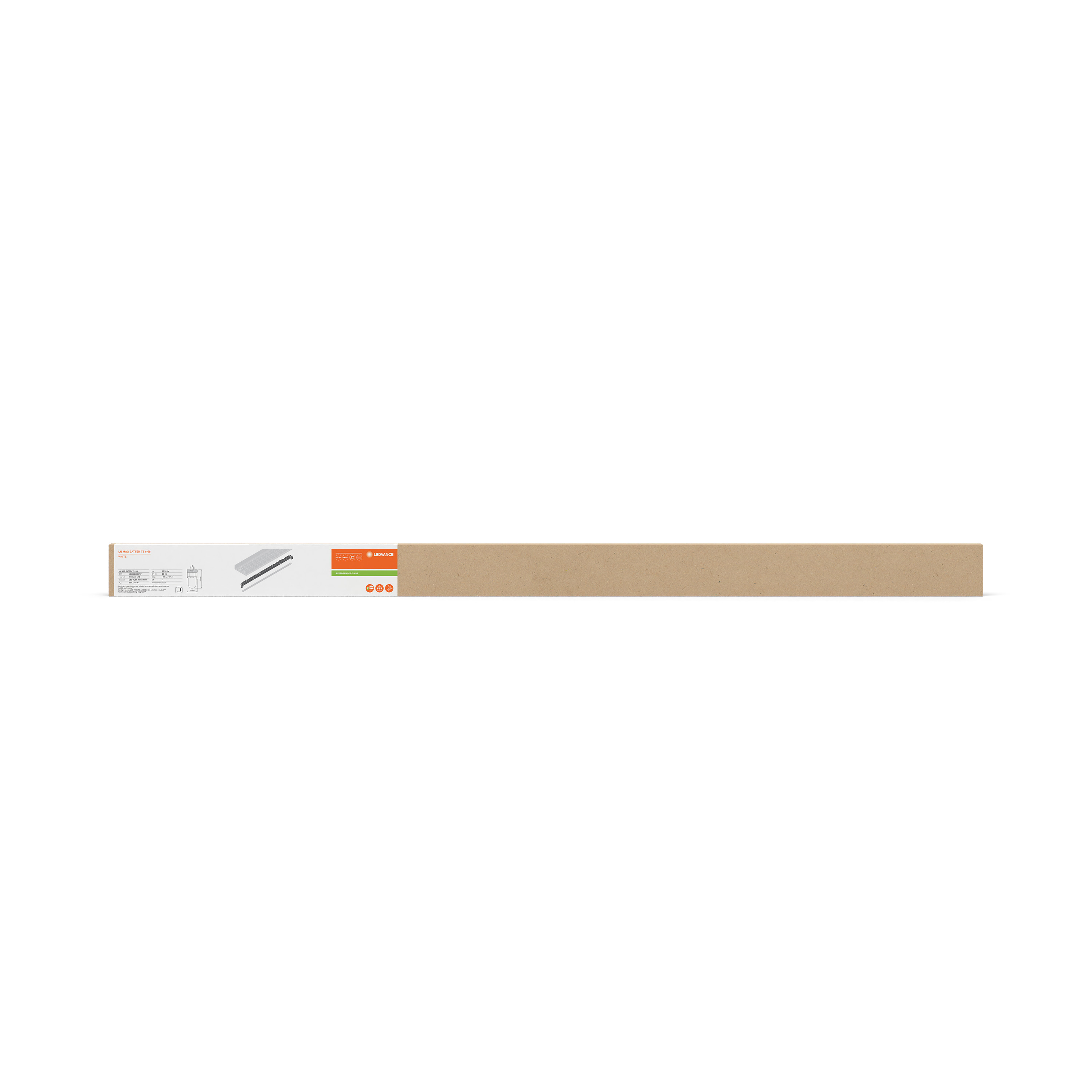

Verpakkingsafbeelding, voorkant
LN MAG BATTEN T5 1168
JPG (378.74 KB)

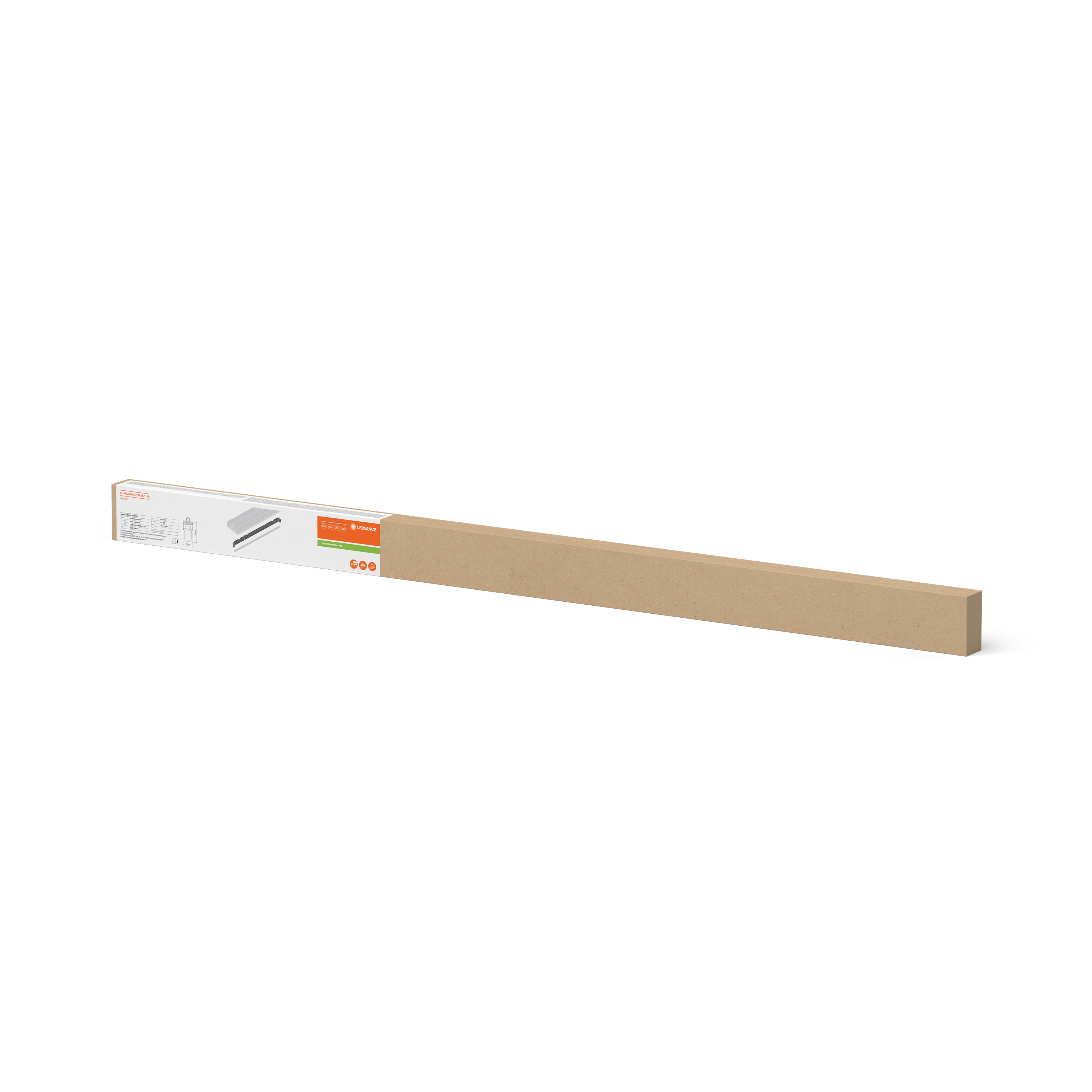

Verpakkingsafbeelding, ruimtelijk
