TruSys PERFORMANCE NARROW
TruSys® PFM N 70 W/4000 K
GTIN: 4058075290969
Vouwdoos / 1
Alle pakketten weergeven
5 jaar garantie
PRODUCTGEGEVENS
Productvoordelen
- Gerichte lichtverdeling voor hoge lichtpunten
- Eenvoudige installatie, geen gereedschap vereist voor aansluiting
- Energiebesparend en kostenefficiënt
- Flexibele toepassing dankzij een reeks verschillende lumenpakketten en uitstralingshoeken
- Rijen van max. 57 (On-Off) / 66 (DALI) armaturen mogelijk
- Versies met DALI E-VSA beschikbaar
Toepassingsgebieden
- Directe vervanging voor armaturen met fluorescentielampen
- Industriehallen, magazijnen met hoge stellingen, garages, ijzerwinkels
Productkenmerken
- Smalle uitstralingshoek: 60°
- Inklikoplossing met drukknoppen
- Lichtopbrengst: tot 160 lm/W
- Vaste armatuurbevestigingspunten
- Lumenpakket 5600 lm, 8000 lm, 11200 lm
- Plaatstalen behuizing
- Lensmateriaal: PMMA
- IP-klasse: IP20
- In uniform LEDVANCE familieontwerp
- Levensduur (L80/B10): tot 60.000 uur
Technische uitrusting
- Montagerail met vaste geïntegreerde 5- en 8-polige kabel
ELEKTRISCHE GEGEVENS
| Nominale vermogen | 70,00 W |
| Nominale spanning | 220…240 V |
| Netfrequentie | 50…60 Hz |
| Nominale stroom | 380 mA |
| Inschakelstroom | 32 A |
| Inschakelstroomtijd Th50 | 400 µs |
| Max. armaturen op stroomonderbreke B16 A | 5 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C10 | 5 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C16 | 9 |
| Arbeidsfactor λ | > 0,90 |
| Totale harmonische vervorming | < 20 % |
| Veiligheidsklasse | I |
| Bedrijfsmodus | Integrated LED driver |
Fotometrische gegevens
| Lichtstroom | 11200 lm |
| Lichtstroom efficiëntie | 160 lm/W |
| Kleurtemperatuur | 4000 K |
| Lichtkleur | Koel wit |
| Kleurweergave-index Ra | ≥80 |
| Standaardafwijking van kleurproeven | ≤3 sdcm |
| Flikkervrij | Ja |
| Fotobiologische veiligheidsgroep EN62778 | RG1 |
| Stralingshoek | 60 ° |
| UGR longitudinal | 21 |
AFMETINGEN & GEWICHT
| Lengte | 1500,00 mm |
| Hoogte | 39,40 mm |
| Breedte | 66,80 mm |
| Product gewicht | 1660,00 g |
MATERIALEN & KLEUREN
| Kleur van het product | Wit |
| Kleur behuizing | Wit |
| Body materiaal | Steel |
| Materiaal afdekking | Polymethylmethacrylate (PMMA) |
| Materiaal van lichtuitstralend oppervlak | PMMA |
| Glow Wire Test volgens IEC 60695-2-12 | 650 °C |
| Kwikgehalte | 0.0 mg |
TOEPASSING & MONTAGE
| Omgevingstemperatuur bereik | -25…+40 °C |
| Type aansluiting | Plug-in-verbinding |
| Type bescherming | IP20 |
| Beschermklasse IK ( Schok bestendi [PIM] | IK04 |
| Dimbaar | Nee |
| Montagetype | Pendel/opbouw |
| Montagelocatie | Montagerail |
| Toepassingsomgeving | Indoor |
| Met lichtbron | Ja |
| Vervangbare lichtbron | Nee |
Levensduur
| Levensduur L70/B50 @ 25 °C | 55000 h 1) |
| Levensduur L80/B10 @ 25 °C | 50000 h 1) |
| Levensduur L90/B10 @ 25 °C | 40000 h |
| Aantal schakelcycli | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
| Uitgangsstroom: | 980 mA |
| E-VSA - Uitgangsrimpelstroom | < 20 % |
CERTIFICATEN & NORMEN
| Normen | CE, CB, ENEC, EAC |
| Balschot veilig | Nee |
| Vervangbare LED module | Niet vervangbaar |
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
| Hoeveelheid edele metalen | Bevat minstens 10 mg |
| Hoeveelheid zeldzame aardmetalen | Bevat minstens 1 mg |
| Minimumpercentage gerecycled materiaal in verpakking | 80 % 1) |
| Minimumpercentage gerecycled materiaal in het product | 0 % 1) |
| Recyclebaarheid van het product | Meestal recyclebaar product 1) |
| Recyclebaarheid van de verpakking | Meestal recyclebare verpakking 1) |
| Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% | Nee |
| Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% | Ja |
| Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage | Lead (7439-92-1) Nonafluorobutanesulfonic acid (59933-66-3) |
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
| Productcode | Verpakkingseenheid (stuks per verpakking) | Afmetingen (lengte x breedte x hoogte) | Brutogewicht | Volume |
|---|---|---|---|---|
| 4058075290969 | Vouwdoos 1 |
83 mm x 1,571 mm x 88 mm | 1835.00 g | 11.47 dm³ |
| 4058075290976 | Verzenddoos 4 |
1,589 mm x 194 mm x 198 mm | 8133.00 g | 61.04 dm³ |
Gebruiksaanwijzing / veiligheidsinstructies
UI_TruSys® TRUNKING SYSTEM PFM ON/OFF
UI_TruSys® TRUNKING SYSTEM PFM ON/OFF
Juridische informatie
LS Insert Trusys PFM
LS Insert Trusys PFM
Conformiteitsverklaringen
CE TRUSYS PFM 70W 4000K N AC17200
CE TRUSYS PFM 70W 4000K N AC17200
Productafbeelding: witte achtergrond, diagonaal
TRUSYS PFM LUM
TRUSYS PFM LUM
Productlijntekening met letters
TRUSYS PFM
TRUSYS PFM
Productlijntekening met cijfers
TRUSYS PFM
TRUSYS PFM
Product lijntekening, voorzijde, geen afmetingen
TRUSYS PFM
TRUSYS PFM
IES-bestand (IES)
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
LDT-bestand (Eulumdat)
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
ULD-bestand (DIALux)
TRUSYS PFM 70W-4000K N
TRUSYS PFM 70W-4000K N
ROLF-bestand (RELUX)
TRUSYS PFM 70W-4000K
TRUSYS PFM 70W-4000K

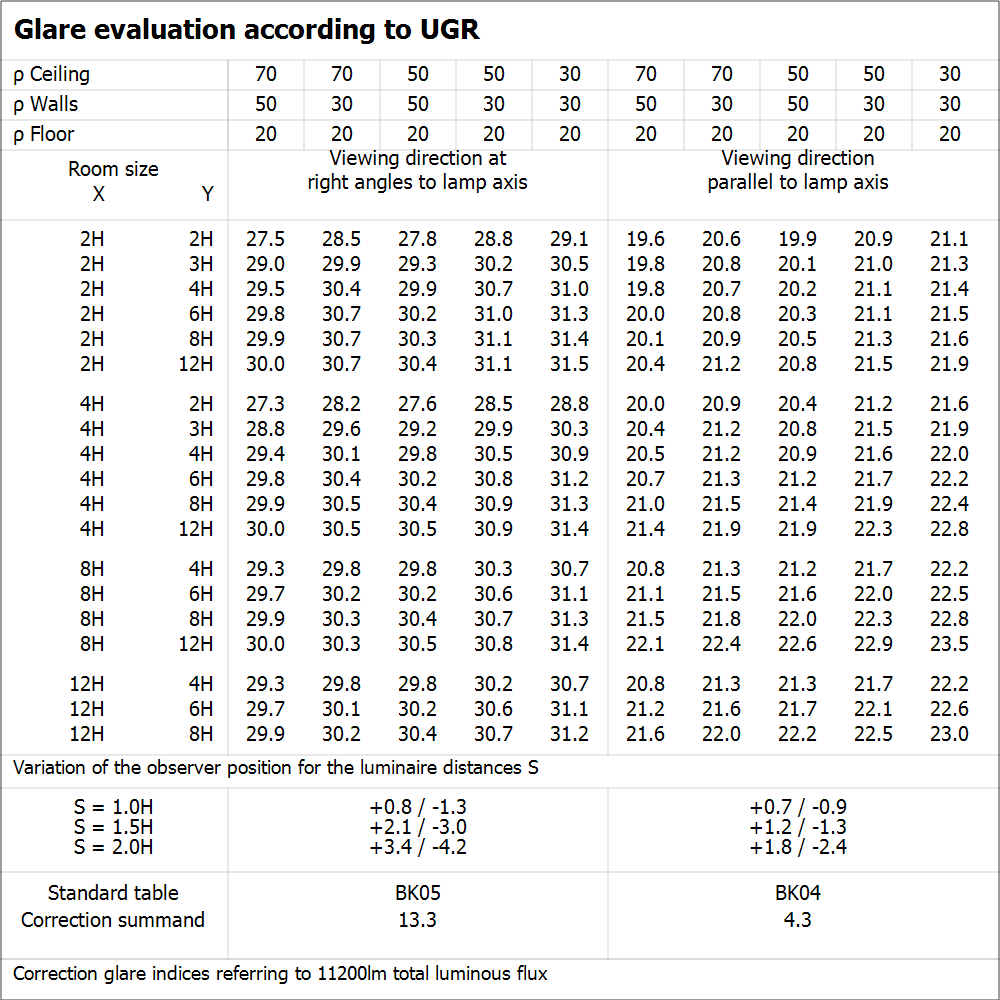

UGR-bestand (UGR-tabel)
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
Lichtverdelingscurve type kegel
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
Lichtverdelingscurve type polair
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
BIM Revit 3D
TruSys®-Performance
TruSys®-Performance
CAD STEP 3D
TRUSYS PFM INSERT
TRUSYS PFM INSERT
Toepassingsafbeeldingen
DANIELLA LOGISTICS CENTER 04
DANIELLA LOGISTICS CENTER 04
Toepassingsafbeeldingen
DANIELLA LOGISTICS CENTER 05
DANIELLA LOGISTICS CENTER 05
| EAN | SEG-nummer | STK-nummer |
|---|---|---|
| 4058075290969 | 7215018 | 4283611 |
