TRUSYS FLEX P 70W 865 W CL WT

TruSys FLEX WIDE

GTIN: 4099854190834 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

Tools

Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

Homogene lichtverdeling
Eenvoudige installatie, geen gereedschap vereist voor aansluiting
Energiebesparend en kostenefficiënt
Flexibele toepassing dankzij een reeks verschillende lumenpakketten en uitstralingshoeken
5 jaar garantie

Toepassingsgebieden

Directe vervanging voor armaturen met fluorescentielampen
Industriehallen, magazijnen met hoge rekken, ijzerwarenwinkels
Discounters, supermarkten

Productkenmerken

Brede uitstralingshoek: 90°
Inklikoplossing met drukknoppen
Lichtopbrengst: tot 175 lm/W
Vaste armatuurbevestigingspunten
Armatuurversies verkrijgbaar met aan/uit of IoT-ready DALI-2 driver
Plaatstalen behuizing
Lensmateriaal: PMMA
Beschermingsklasse: IP40

Technische uitrusting

Montagerail met vaste geïntegreerde 5- en 8-polige kabel

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	70,00 W
Nominale spanning	220…240 V
Netfrequentie	50…60 Hz
Nominale stroom	320,000 mA
Inschakelstroom	38.8 A
Inschakelstroomtijd T_h50	230 µs
Max. armaturen op stroomonderbreke B16 A	8
Max. aantal armaturen per leidingbeveiligingsschakelaar C10	7
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	12
Arbeidsfactor λ	≥ 0,95
Totale harmonische vervorming	≤ 15 %
Veiligheidsklasse	I
Bedrijfsmodus	Integrated LED driver

Fotometrische gegevens

Lichtstroom	12100 lm
Lichtstroom efficiëntie	175 lm/W
Kleurtemperatuur	6500 K
Lichtkleur	Koel daglicht
Kleurweergave-index Ra	≥80
Standaardafwijking van kleurproeven	3 sdcm
Flikkervrij	Ja
Flikkerwaarde Pst LM	≤1
Stroboscoopeffect waarde SVM	≤0.4
Fotobiologische veiligheidsgroep EN62778	RG1
Stralingshoek	90 °

AFMETINGEN & GEWICHT

Lengte	1500,00 mm
Hoogte	39,40 mm
Breedte	77,70 mm
Product gewicht	1740,00 g

MATERIALEN & KLEUREN

Kleur van het product	Wit
Kleur behuizing	Wit
Body materiaal	Steel
Materiaal afdekking	Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak	Acrylglas (PMMA)
Glow Wire Test volgens IEC 60695-2-12	650 °C
Kwikgehalte	0.0 mg

TOEPASSING & MONTAGE

Omgevingstemperatuur bereik	-25…+40 °C
Opslagtemperatuur	-40…+80 °C
Type aansluiting	Plug-in-verbinding
Type bescherming	IP40
Beschermklasse IK ( Schok bestendi [PIM]	IK04
Dimbaar	Nee
Montagetype	Pendel/opbouw
Montagelocatie	Montagerail
Toepassingsomgeving	Indoor
Instelbaar	Nee
Met lichtbron	Ja
Vervangbare lichtbron	Nee

Levensduur

Levensduur L70/B50 @ 25 °C	100000 h ¹⁾
Levensduur L80/B10 @ 25 °C	76000 h ¹⁾
Levensduur L90/B10 @ 25 °C	43000 h
Aantal schakelcycli	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

VOORSCHAKELAPPARATUUR

Uitgangsstroom:	1000 mA
E-VSA - Uitgangsrimpelstroom	< 5 %

NOODVERLICHTING

Type noodverlichting (EL)	EL-gecertificeerde driver (0Hz/DC-werking) voor centrale batterijwerking inbegrepen
Type noodbedieningstest	Geen

CERTIFICATEN & NORMEN

Normen	CE, CB, UKCA, ENEC, EAC
Gelimiteerde oppervlaktetemperatuur	Ja
Balschot veilig	Nee
Vervangbare LED module	Niet vervangbaar

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen	Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1), Perfluorobutanesulfonic acid (PFBS) (375-73-5),2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9)

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4099854190834	Vouwdoos 1	108 mm x 1,534 mm x 102 mm	1915.00 g	16.90 dm³
4099854190841	Verzenddoos 4	1,547 mm x 218 mm x 231 mm	8453.00 g	77.90 dm³

Gebruiksaanwijzing / veiligheidsinstructies
TRUSYS FLEX 865 ON OFF

PDF (4.2 MB)

Juridische informatie
Legal insert TRUSYS FLEX ON OFF

PDF (1.33 MB)

Juridische informatie
LSI TRUSYS FLEX 865 ON OFF

PDF (2.55 MB)

Juridische informatie
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Conformiteitsverklaringen
TRUSYS FLEX on/off

PDF (382.38 KB)

Certificaten
ENEC Certificate Trusys Flex ON/OFF

PDF (460.84 KB)

Productafbeelding: witte achtergrond, diagonaal
TRUSYS FLEX luminaire - clear

JPG (737.99 KB)

Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
TRUSYS FLEX luminaire - clear

JPG (1.19 MB)

Productafbeelding: witte achtergrond, horizontaal
TRUSYS FLEX luminaire - clear

JPG (654.72 KB)

Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
TRUSYS FLEX luminaire - clear

JPG (686.67 KB)

Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
TRUSYS FLEX luminaire - clear

JPG (816.92 KB)

Productlijntekening met letters
TRUSYS FLEX luminaire - clear

SVG (11.1 KB)

Productlijntekening met cijfers
TRUSYS FLEX luminaire - clear

SVG (18.54 KB)

Product lijntekening, voorzijde, geen afmetingen
TRUSYS FLEX luminaire - clear

SVG (7.48 KB)

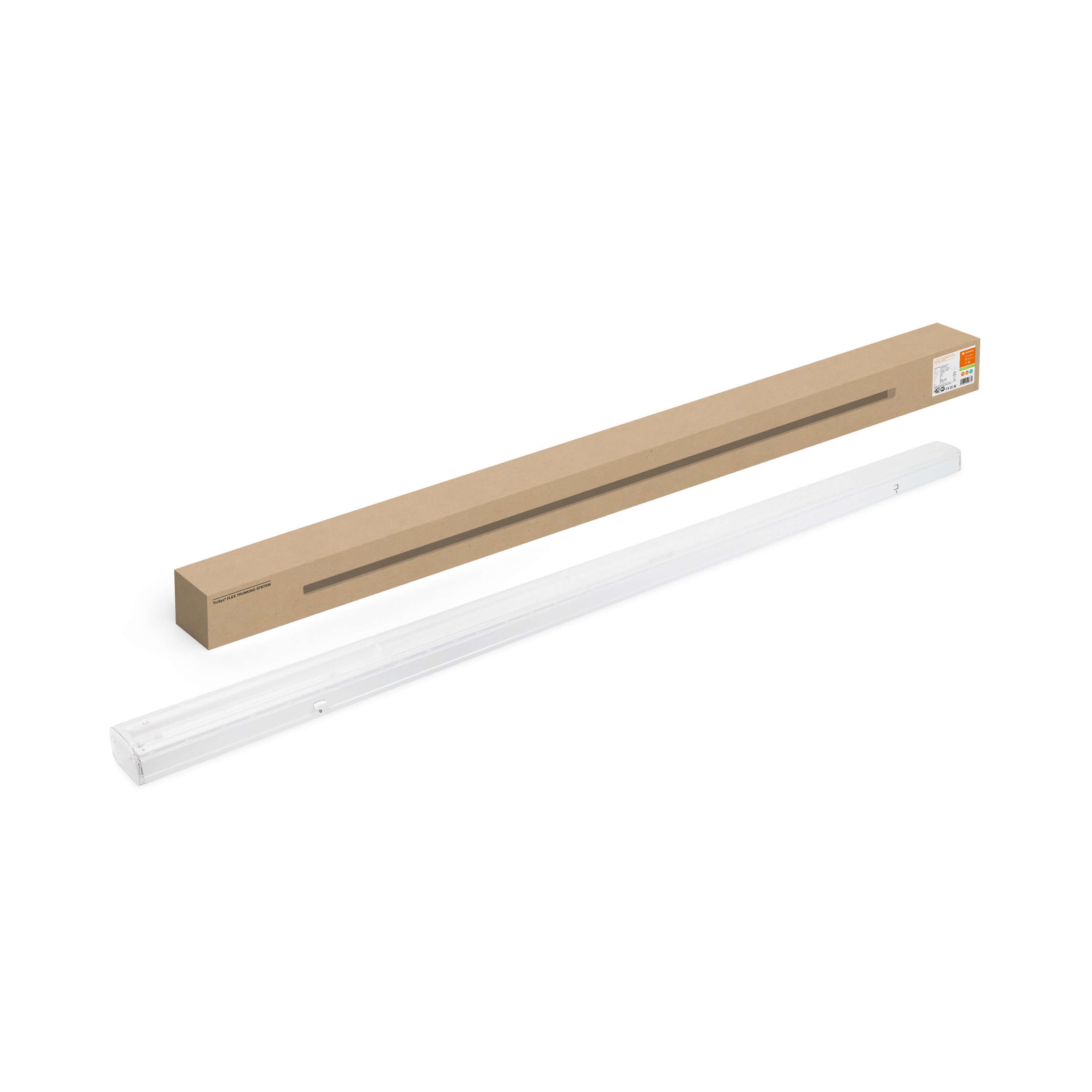

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
TRUSYS FLEX P 70W 865 W CL WT

JPG (739.56 KB)

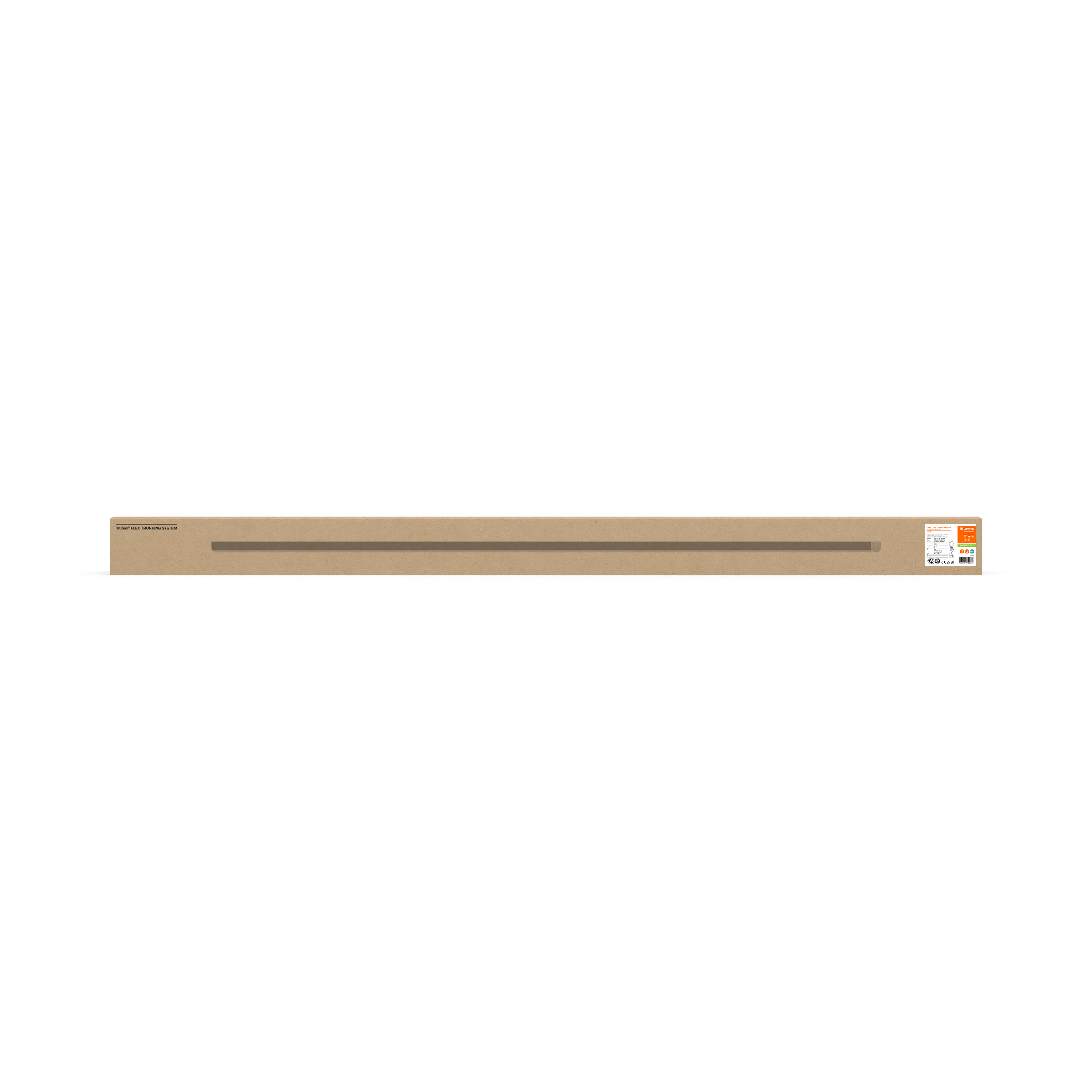

Verpakkingsafbeelding, voorkant
TRUSYS FLEX P 70W 865 W CL WT

JPG (641.94 KB)

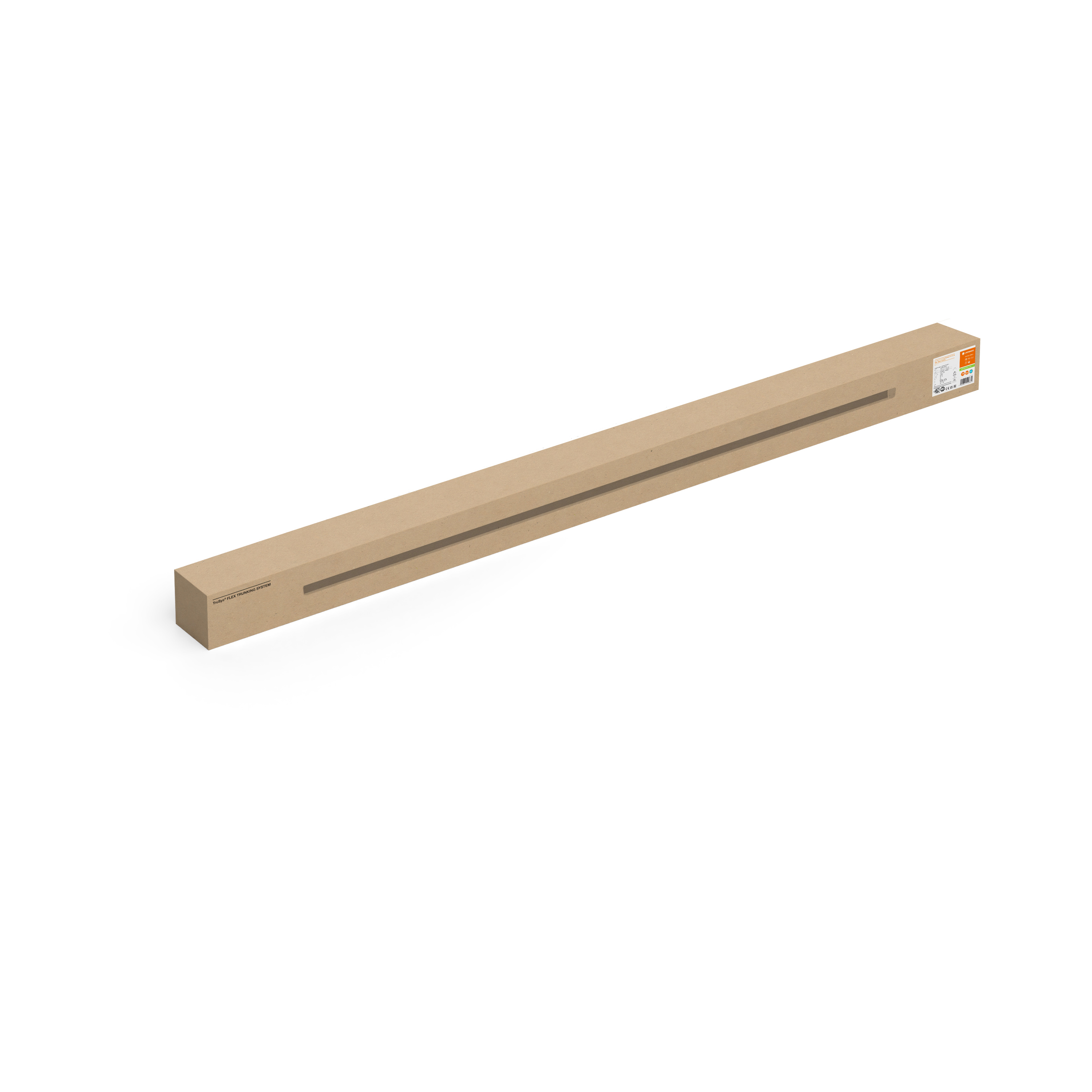

Verpakkingsafbeelding, ruimtelijk
TRUSYS FLEX P 70W 865 W CL WT

JPG (687.63 KB)

Catalogusinfo 1
TRUSYS FLEX DALI

PNG (82.96 KB)

Catalogusinfo 2
TRUSYS FLEX DALI

PNG (10.5 KB)

Catalogusinfo 3
TRUSYS FLEX

PNG (76.66 KB)

Catalogusinfo 4
TRUSYS FLEX DALI

PNG (100.61 KB)

Catalogusinfo 5
TRUSYS FLEX

PNG (188.88 KB)

Catalogusinfo 6
TRUSYS FLEX EM

PNG (72.09 KB)

IES-bestand (IES)
TRUSYS FLEX P 70W 865 W CL WT

IES (6.52 KB)

LDT-bestand (Eulumdat)
TRUSYS FLEX P 70W 865 W CL WT

LDT (7.91 KB)

ULD-bestand (DIALux)
TRUSYS FLEX P 70W 865 W CL WT

ULD (176.64 KB)

ROLF-bestand (RELUX)
TRUSYS FLEX P 70W 865 W CL WT

ROLF (153.33 KB)

UGR-bestand (UGR-tabel)
TRUSYS FLEX P 70W 865 W CL WT

PNG (62.6 KB)

Lichtverdelingscurve type kegel
TRUSYS FLEX P 70W 865 W CL WT

SVG (16.78 KB)

Lichtverdelingscurve type polair
TRUSYS FLEX P 70W 865 W CL WT

SVG (17.4 KB)

CAD STEP 3D
TruSys FLEX

STEP (1.95 MB)

Toepassingsafbeeldingen
Trusys Flex Supermarket fruit & vegetables

PNG (11.46 MB)

Toepassingsafbeeldingen
Trusys Flex Warehouse

PNG (10.84 MB)

Toepassingsafbeeldingen
Trusys Flex Supermarket

PNG (11.41 MB)

EAN	STK-nummer	UK Org
4099854190834	941600880	436666759
