HIGH BAY SENSOR GEN 4

HB SEN P 147W 840 110DEG IP65

GTIN: 4058075603264 Verzenddoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Meerdere aanpassingen van sensorbereik, daglichtdetectie en uitschakeltijd
  • Hoge lichtkracht
  • Energiebesparingen tot 64% in vergelijking met conventionele High Bay armaturen
  • 5 jaar garantie
  • Geschikt voor gebruik in stoffige en vochtige ruimtes dankzij de hoge IP-classificatie
Toepassingsgebieden
  • Vervanging voor Highbay armaturen met kwikdamp of HID lampen
  • Warenhuizen
  • Logistiekhallen
  • Industrie
  • Hoog plafond (bijvoorbeeld in winkelcentra, luchthavens, commerciële gebouwen, hallen)
Productkenmerken
  • Hoogfrequente sensor voor daglicht- en bewegingsdetectie
  • Verschillende lichtstromen en uitstralingshoeken voor montagehoogten van ~ 6 m tot 10 m in 4000K
Technische uitrusting
  • Sensor, montagehaak en montagebeugel inbegrepen
  • Reflectoren, refractors en afstandsbediening separaat verkrijgbaar als accessoire
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 147,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 660 mA
Inschakelstroom 48.8 A
Inschakelstroomtijd Th50 368 µs
Max. armaturen op stroomonderbreke B16 A 4
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 4
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 6
Arbeidsfactor λ > 0,95
Totale harmonische vervorming < 20 %
Veiligheidsklasse I
Bedrijfsmodus Mains voltage
Fotometrische gegevens
Lichtstroom 22000 lm
Lichtstroom efficiëntie 150 lm/W
Kleurtemperatuur 4000 K
Lichtkleur Koel wit
Kleurweergave-index Ra ≥80
Standaardafwijking van kleurproeven < 5 sdcm
Flikkervrij Ja
Stralingshoek 110 °
UGR longitudinal ≤ 29
AFMETINGEN & GEWICHT
Diameter 321,00 mm
Hoogte 188,00 mm
Product gewicht 2570,00 g
Kabellengte 1500 mm
MATERIALEN & KLEUREN
Kleur van het product Zwart
Kleur behuizing Zwart
Body materiaal Aluminum
Materiaal afdekking Polycarbonaat (pc)
Glow Wire Test volgens IEC 60695-2-12 850 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+50 °C
Opslagtemperatuur -40…+70 °C
Type aansluiting Kabels
Type bescherming IP65
Beschermklasse IK ( Schok bestendi [PIM] IK08
Dimbaar Nee
Montagetype L SURFACE|SUSPENDED
Montagelocatie Plafond, Muur
Toepassingsomgeving Indoor
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 80000 h 1)
Levensduur L80/B10 @ 25 °C 50000 h 1)
Levensduur L90/B10 @ 25 °C 35000 h
Aantal schakelcycli 200000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
E-VSA - Uitgangsrimpelstroom < 10 %
SENSOR
Type sensor Beweging, Licht
Sensortechnologie Microgolf
Detectiehoek sensor < 150 °
Sensorgestuurde schakeltijd 30s…10 min
Detectiebereik van bewegingssensor 6…15 m
Detectiedrempel van daglichtsensor 100 lx
CERTIFICATEN & NORMEN
Normen CE, CB, ENEC, TÜV SÜD, EAC, EPD
Gelimiteerde oppervlaktetemperatuur Ja
Balschot veilig Nee
EPD LEDV-00024-V01.01-EN
Vervangbare LED module Niet vervangbaar
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Additional info can be provided per individual request
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075603264 Verzenddoos
1		 368 mm x 368 mm x 168 mm 3223.00 g 22.75 dm³
Gebruiksaanwijzing / veiligheidsinstructies
HIGHBAY SENSOR
PDF (5.36 MB)
Juridische informatie
LS Insert HB Sensor P
PDF (1.19 MB)
Juridische informatie
Legal insert HB SEN P
PDF (4.55 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
EC Declaration HB SEN P
PDF (380.59 KB)
Certificaten
ENEC Certificate HB P and HB Sensor P
PDF (720.95 KB)
EPD
EPD EN HIGH BAY GEN 4 SENSOR
PDF (692 KB)

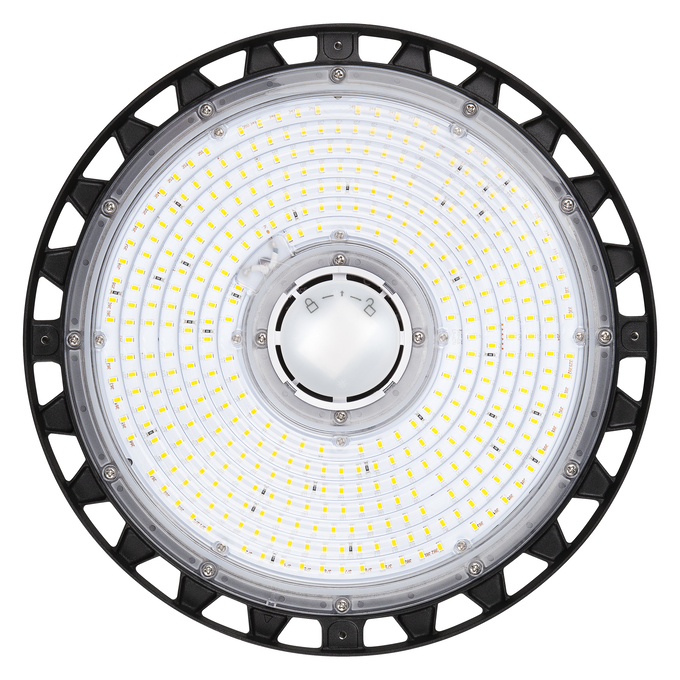

Productafbeelding: witte achtergrond, diagonaal
HB S 155W/4000K IP65
JPG (3.05 MB)

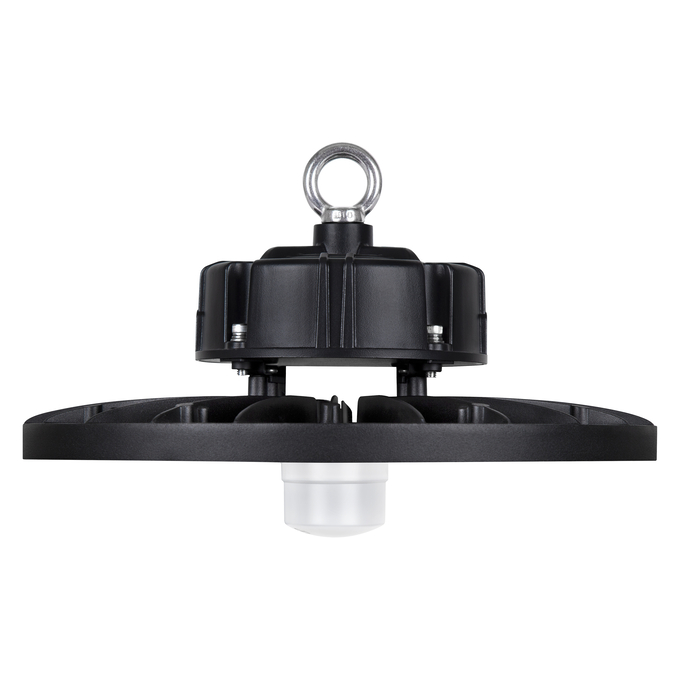

Productafbeelding: witte achtergrond, rechtop
