DL COMFORT DN 205 20 W 3CCT IP54 WT

DOWNLIGHT COMFORT

GTIN: 4058075104105 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

Tools

Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

Three light color in one luminaire: Warm White, Cool White, Daylight White
Eenvoudige installatie dankzij geïntegreerde driver
Eenvoudige installatie met snelle aansluiting
5 jaar garantie

Toepassingsgebieden

Directe vervanging voor armaturen met compact fluorescentielampen
Algemene verlichting
Badkamers
Keukens
Kantoren
Gangen
Foyers
Winkels
Trappenhuizen

Productkenmerken

Drie lichtkleuren selecteerbaar via schuifschakelaar
IP-code: IP54
Aansluitdoos met push-wire terminal voor gereedschapvrije aansluiting
Doorvoerbedrading mogelijk

Veiligheidsadvies

Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
Let op, risico op elektrische schokken.
De armaturen zijn niet geschikt om te worden afgedekt met thermisch geïsoleerd materiaal.
Product in beschermingsklasse I. Alle elektrisch geleidende, metalen behuizingsdelen die tijdens bedrijf of tijdens onderhoud bij een storing spanning kunnen opnemen, moeten continu met de beschermende aardleiding zijn verbonden.

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	20,00 W
Nominale spanning	100…277 V
Netfrequentie	50…60 Hz
Nominale stroom	230 mA
Inschakelstroom	50 A
Inschakelstroomtijd T_h50	100 µs
Max. armaturen op stroomonderbreke B16 A	13
Max. aantal armaturen per leidingbeveiligingsschakelaar C10	10
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	17
Arbeidsfactor λ	> 0,90
Totale harmonische vervorming	< 20 %
Veiligheidsklasse	I
Bedrijfsmodus	Integrated LED driver

Fotometrische gegevens

Lichtstroom	1720 lm / 1930 lm / 1810 lm ¹⁾
Lichtstroom efficiëntie	90 lm/W ²⁾
Kleurtemperatuur	3000 K / 4000 K / 5700 K ³⁾
Lichtkleur	Warm White, Koel wit, Koel daglicht
Kleurweergave-index Ra	> 80
Standaardafwijking van kleurproeven	< 5 sdcm
Lichtsterkte	-
Flikkerwaarde Pst LM	-
Stroboscoopeffect waarde SVM	-
Fotobiologische veiligheidsgroep EN62778	RG0
Fotobiologische veiligheidsgroep EN62471	RG0
Stralingshoek	60 °
UGR longitudinal	< 22

¹⁾ Lichtstroom afhankelijk van geselecteerde kleurtemperatuur: 1720 lm@3000K/1930 lm@4000K/1810 lm@5700K
²⁾ Waarde bij 5700 K, verschillend voor andere kleurtemperaturen
³⁾ Kleurtemperatuur omschakelbaar: 3000K, 4000K, 5700K

AFMETINGEN & GEWICHT

Diameter	228,00 mm
Hoogte	98,00 mm
Product gewicht	550,00 g

MATERIALEN & KLEUREN

Kleur van het product	Wit
Kleur behuizing	Wit
Body materiaal	Aluminum
Materiaal afdekking	Polymethylmethacrylate (PMMA)
Glow Wire Test volgens IEC 60695-2-12	650 °C
Kwikgehalte	0.0 mg

TOEPASSING & MONTAGE

Omgevingstemperatuur bereik	-20…+45 °C
Type aansluiting	Schroefloze terminal, 2-polig
Type bescherming	IP54/IP20
Beschermklasse IK ( Schok bestendi [PIM]	IK03
Dimbaar	Nee
Montagetype	Recessed
Montagelocatie	Plafond
Toepassingsomgeving	Indoor
Diameter inbouw opening	205 mm
Inbouwdiepte	125 mm
Met lichtbron	Ja
Vervangbare lichtbron	Nee

Levensduur

Levensduur L70/B50 @ 25 °C	50000 h ¹⁾
Levensduur L80/B10 @ 25 °C	43000 h ¹⁾
Levensduur L90/B10 @ 25 °C	30000 h
Aantal schakelcycli	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

CERTIFICATEN & NORMEN

Normen	CE, CB, ENEC, TÜV SÜD
Gelimiteerde oppervlaktetemperatuur	Nee
Balschot veilig	Nee
Vervangbare LED module	Niet vervangbaar

AANVULLENDE PRODUCTGEGEVENS

Aantal inbegrepen lichtbronnen	Not relevant
Toegevoegde functie	MULTI SELECT

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen	Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4058075104105	Vouwdoos 1	250 mm x 250 mm x 140 mm	667.00 g	8.75 dm³
4058075104112	Verzenddoos 8	520 mm x 520 mm x 300 mm	7050.00 g	81.12 dm³

Gebruiksaanwijzing / veiligheidsinstructies
DL COMFORT 3CCT

PDF (3.23 MB)

Juridische informatie
LI DL COMFORT

PDF (4.64 MB)

Juridische informatie
LSI_DL COMFORT 3 CCT

PDF (2.64 MB)

Juridische informatie
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Conformiteitsverklaringen
EU Declaration of Conformity DOWNLIGHT Comfort LEDV

PDF (695.44 KB)

Conformiteitsverklaringen
Attestation-of-Conform ity DOWNLIGHT Comfort TÜV

PDF (899.81 KB)

Productafbeelding: witte achtergrond, diagonaal
DL COMFORT DN205 25W

TIF (2.37 MB)

Productafbeelding: witte achtergrond, horizontaal
DL COMFORT DN205 25W

TIF (3.76 MB)

Productlijntekening met letters
DL COMFORT DN205 25W

SVG (17.92 KB)

Productlijntekening met cijfers
DL COMFORT DN205 25W

SVG (22.88 KB)

Productlijntekening - technisch
DL COMFORT DN205 25W

SVG (15.86 KB)

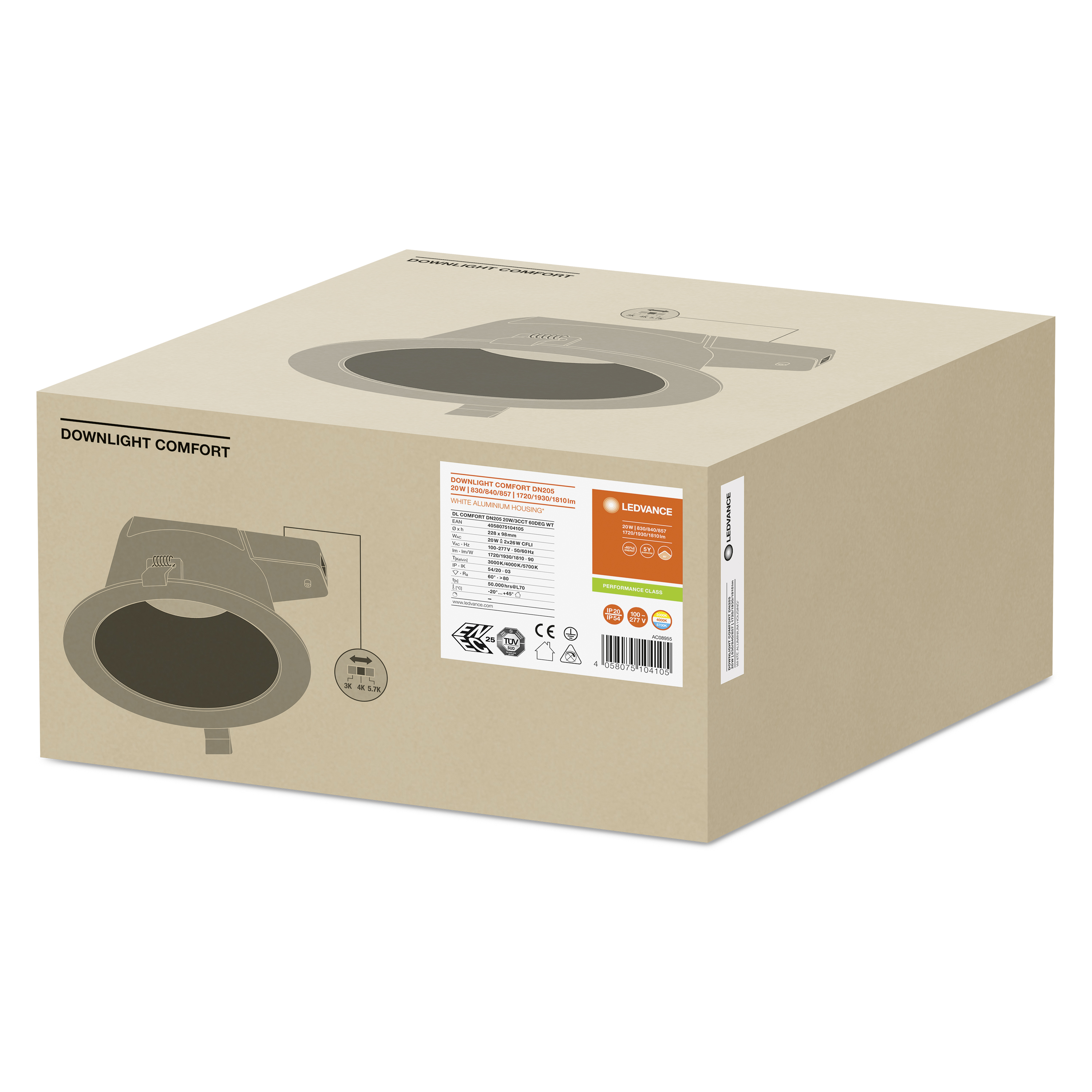

Verpakkingsafbeelding, ruimtelijk
Downlight Comfort DN205 white 20W MiCh Side

TIF (1.79 MB)

Catalogusinfo 1
Downlight Comfort

SVG (102.37 KB)

Catalogusinfo 2
Downlight Comfort

SVG (122.07 KB)

Catalogusinfo 4
Downlight Comfort

SVG (127.55 KB)

Catalogusinfo 6
Downlight Comfort

SVG (120.15 KB)

IES-bestand (IES)
DL COMFORT DN205 20W3CCT 60DEG WT-3000K

IES (5.41 KB)

LDT-bestand (Eulumdat)
DL COMFORT DN205 20W3CCT 60DEG WT-3000K

LDT (5.32 KB)

ULD-bestand (DIALux)
DL COMFORT DN205

ULD (332.8 KB)

ROLF-bestand (RELUX)
DL COMFORT DN205

ROLF (379.45 KB)

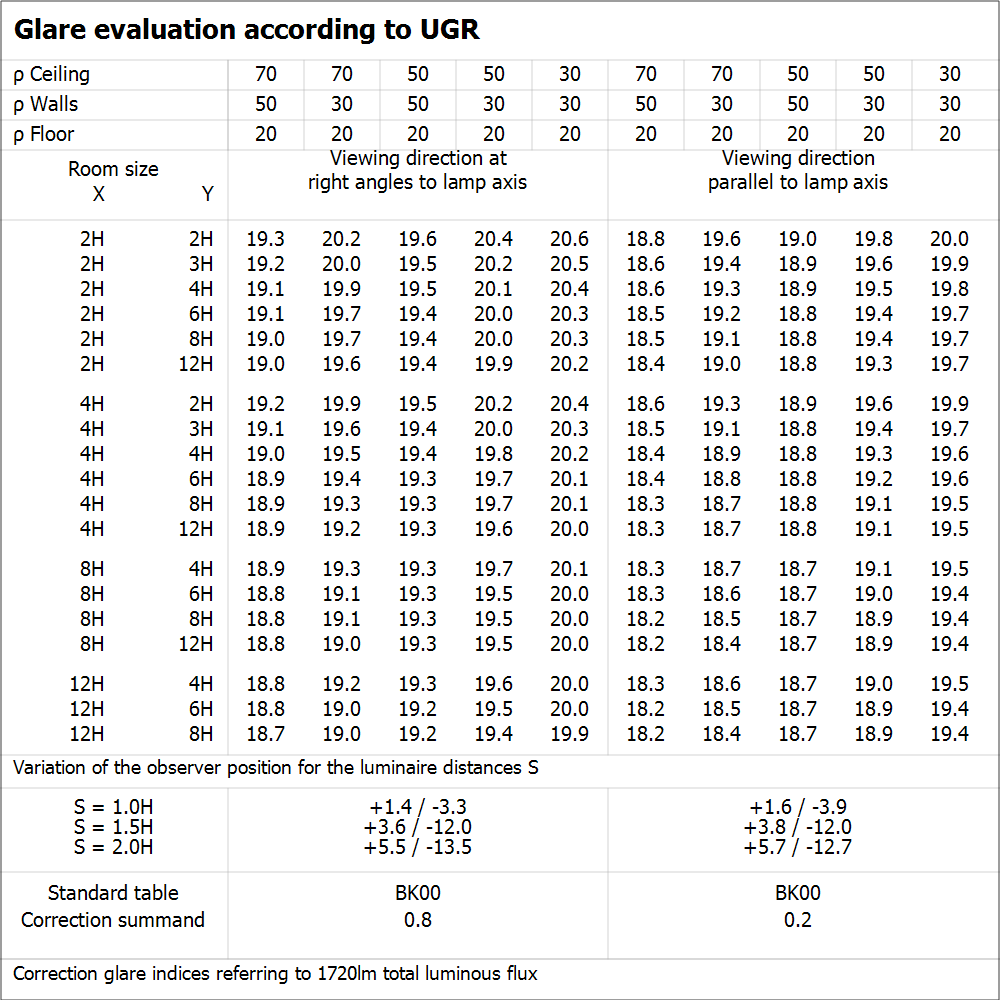

UGR-bestand (UGR-tabel)
DL COMFORT DN205 20W3CCT 60DEG WT-3000K

PNG (61.85 KB)

Lichtverdelingscurve type kegel
DL COMFORT DN205 20W3CCT 60DEG WT-3000K

SVG (88.54 KB)

Lichtverdelingscurve type polair
DL COMFORT DN205 20W3CCT 60DEG WT-3000K

SVG (239.78 KB)

BIM Revit 3D
Downlight-Comfort

ZIP (2.02 MB)

CAD STEP 3D
DL COMFORT DN205

STEP (1.29 MB)

Tender documenten
DOWNLIGHT COMFORT 205 20 W 3CCT IP54 WT-nl

TXT (1.65 KB)

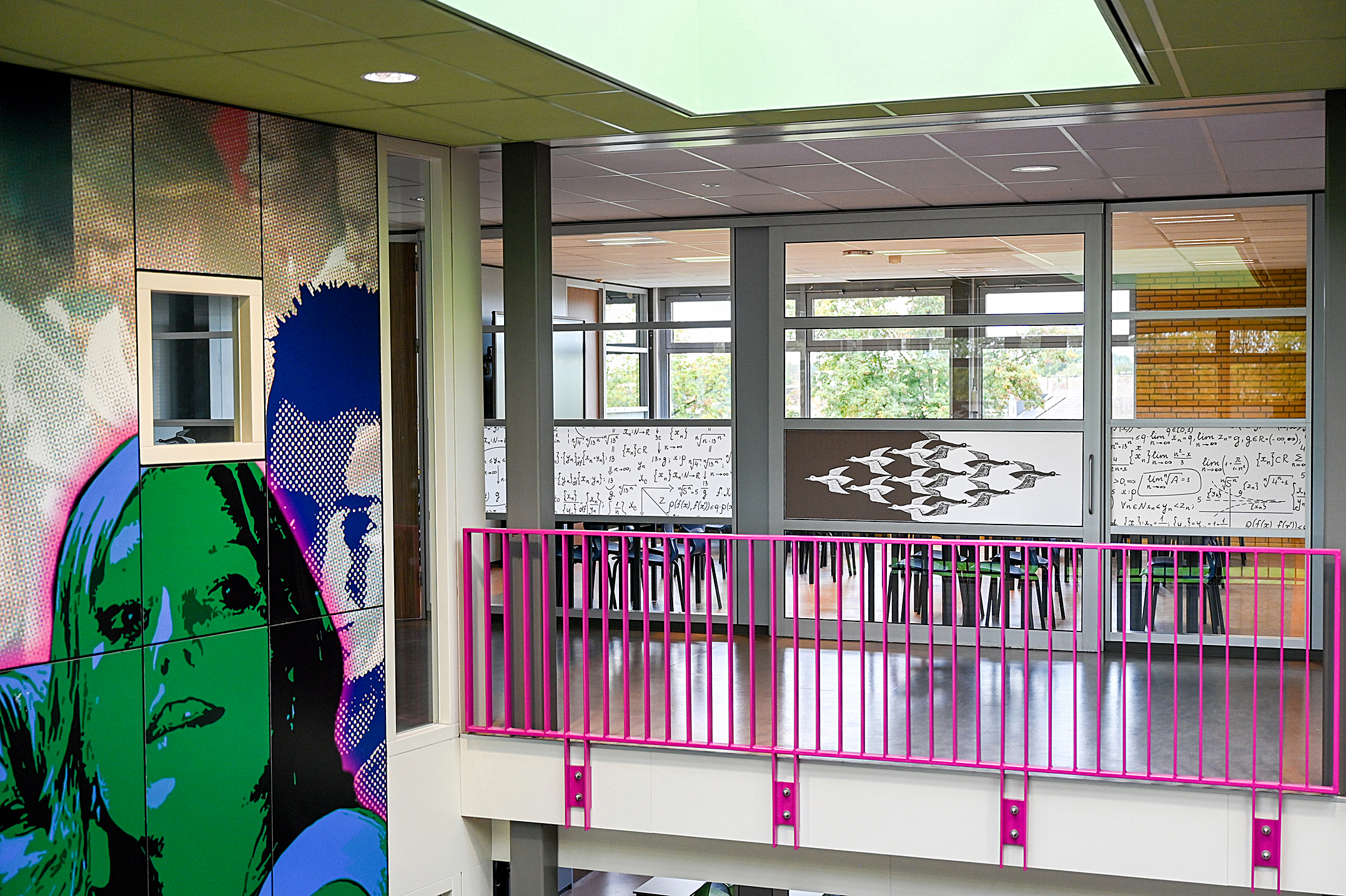

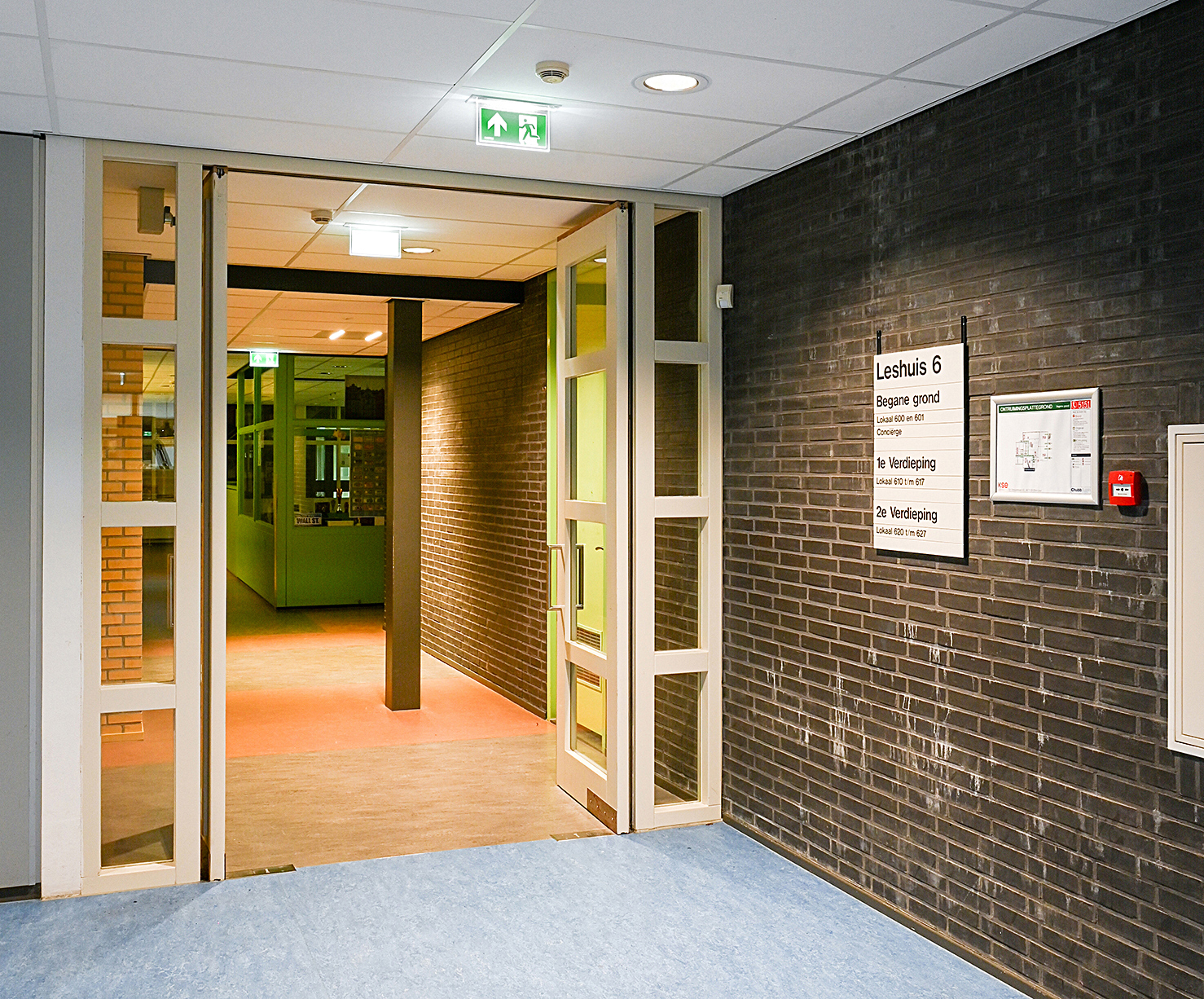

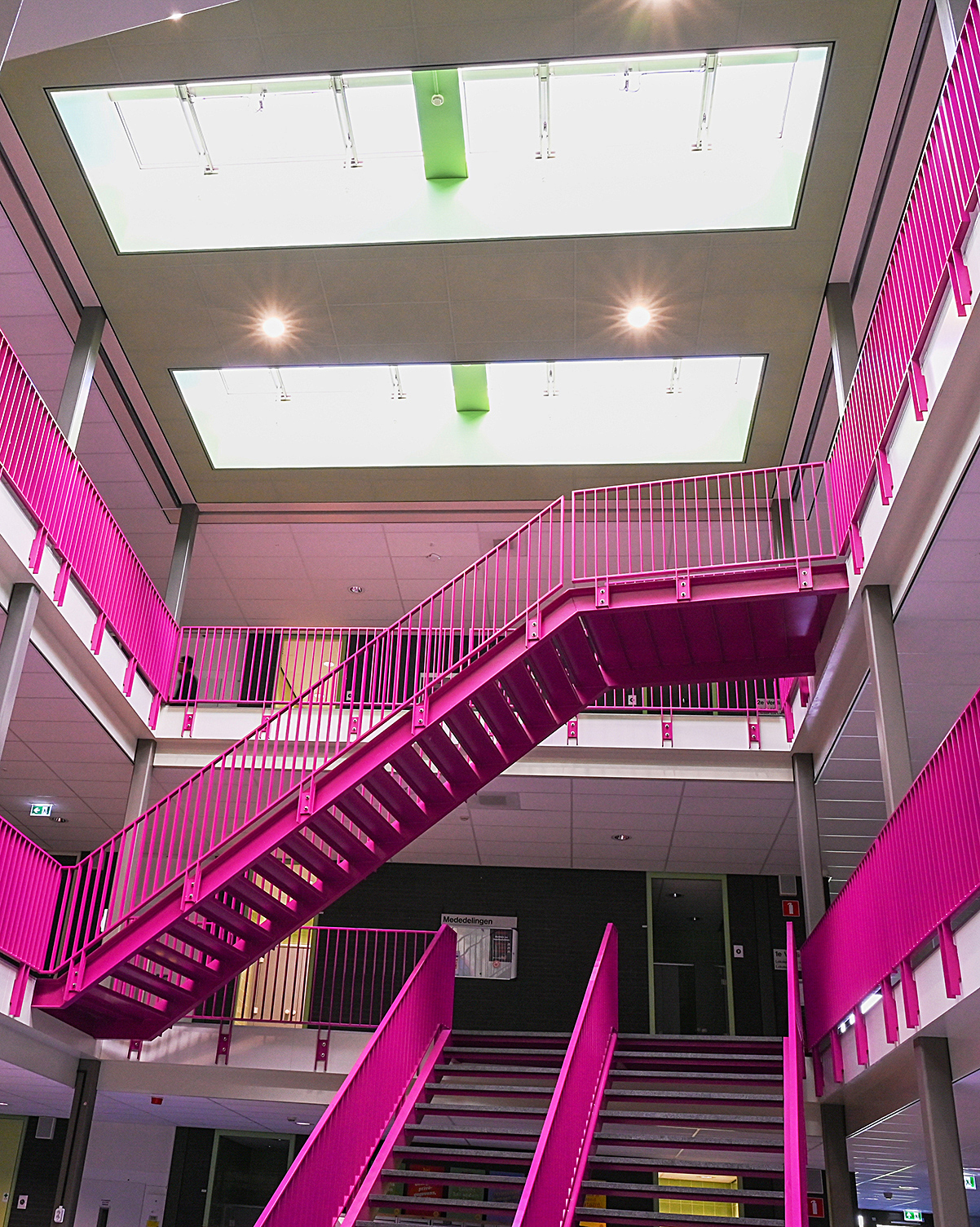

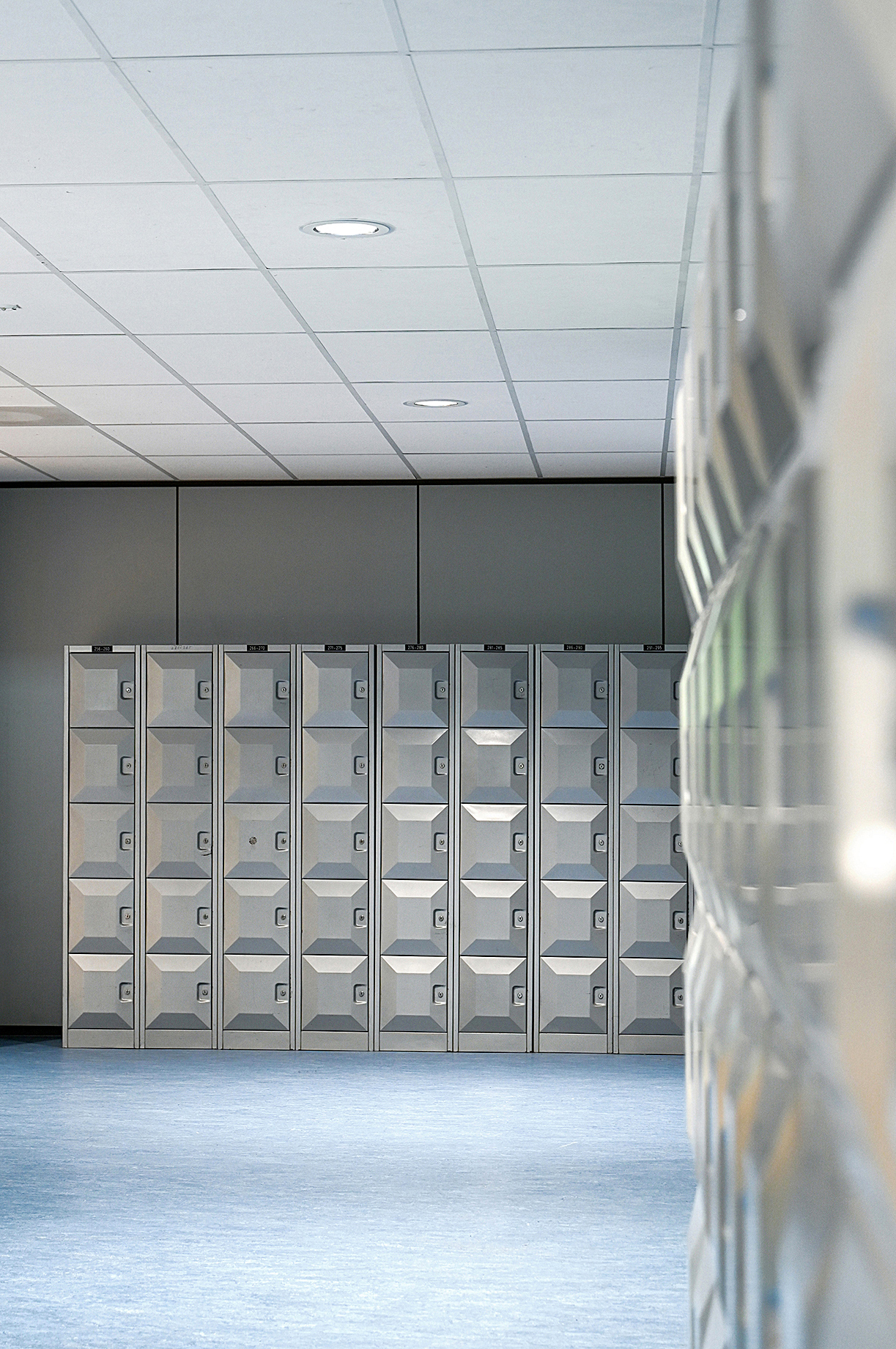

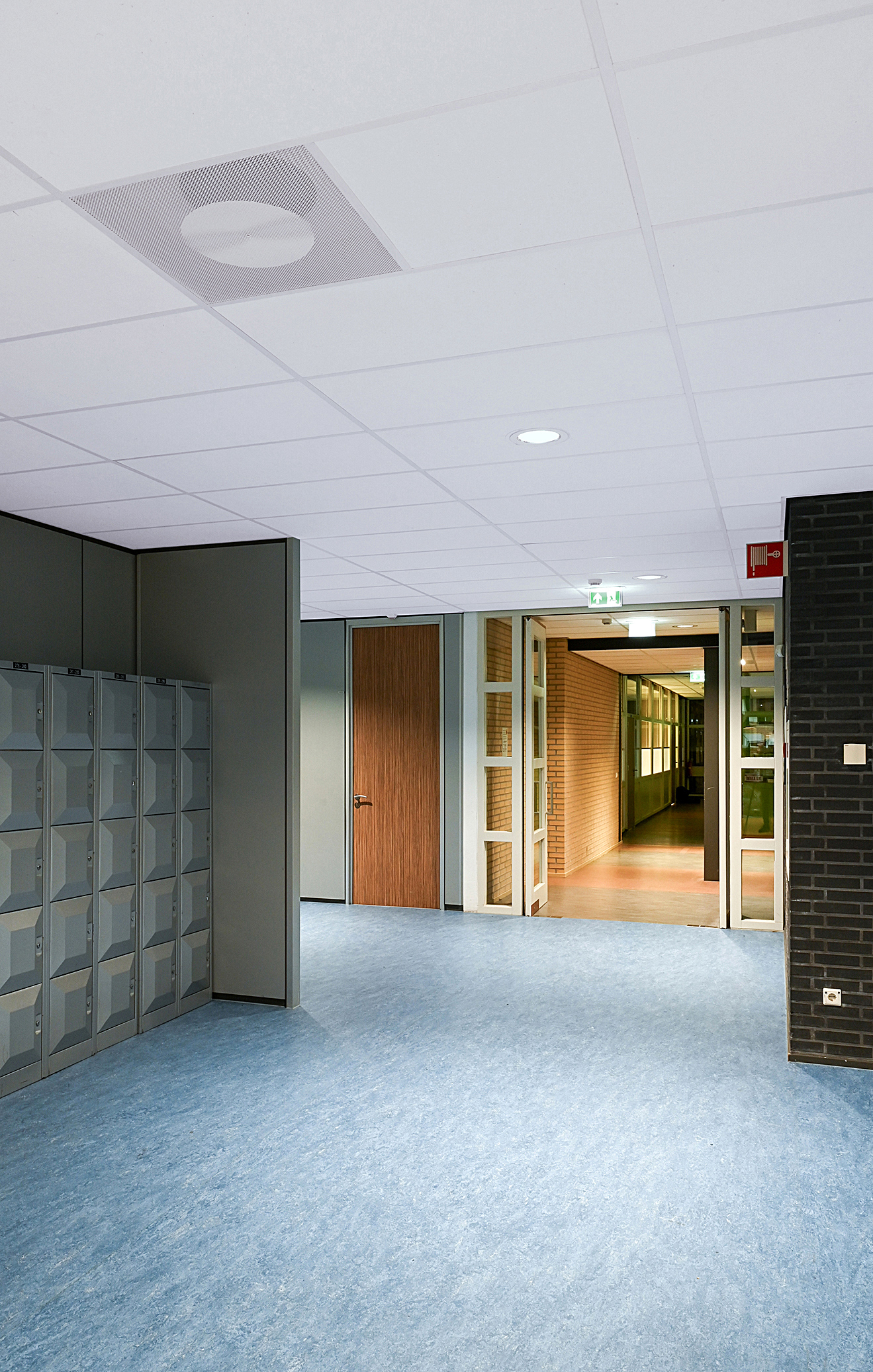

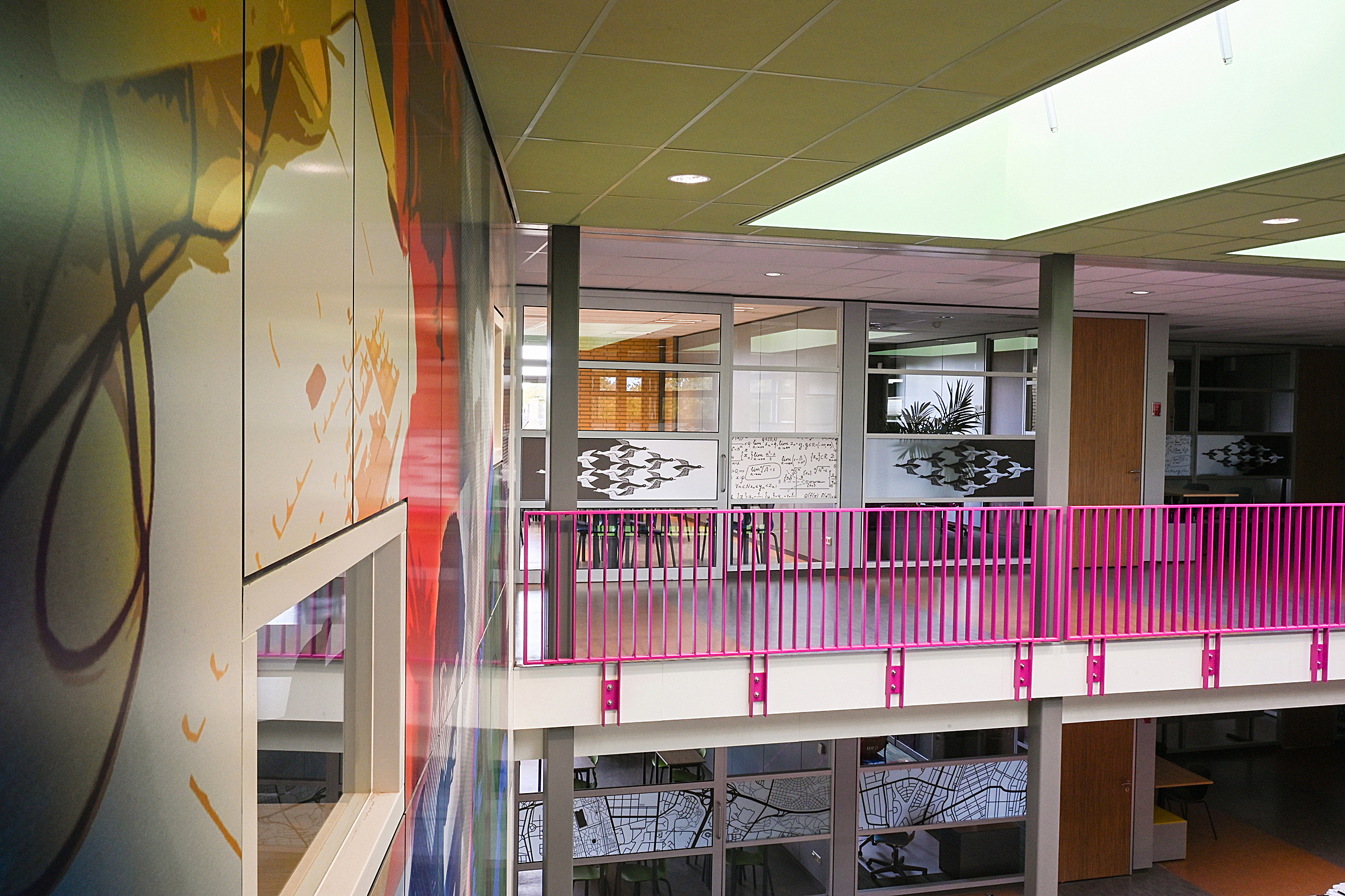

Toepassingsafbeeldingen
