LIGHT ENGINES LINEAR PERFORMANCE 1250 LM/FT CRI80 - HIGH EFFICACY

LEL P1 -310/830/24X70/HV/4PT

GTIN: 4099854873096 Csomagolatlan / 1 Minden csomagolás megjelenítése
Adatlap letöltése
Kapcsolatfelvétel az értékesítéssel
Garanciális feltételek

TERMÉKADATOK

Termékelőnyök
  • Nagy hatásfok: CRI > 80, akár 218 lm/W
  • Magas színtartás: ≤ 3 SDCM
  • HV (NON isolated) optimized for serial connection
  • Az áram visszavezetési útja révén a beépítés egyszerűen elvégezhető
  • Elülső csatlakozó (nyomógombos csatlakozó), opcionális hátsó csatlakozó
  • Állítható fényáram, hatásfok és élettartam
Alkalmazási területek
  • Vonalvilágítók
  • Fali/mennyezeti lámpatestek
  • Szabadon álló lámpatestek
Termékjellemzők
  • Fényáram: 1250 lm/láb (1 láb = 280 mm)
  • ZHAGA Book 7 szabvány szerinti kialakítás
  • Nagyfeszültségű működésre optimalizálva nem szigetelt LED előtétekkel (NON SELV)
  • Színhőmérséklet: 3000 / 4000 / 6500 K (további színhőmérsékletek kérésre)
  • Elérhető hosszúságok: 70 / 140 / 280 / 560 mm
  • Hosszú élettartam, akár 100 000 óra, Tp = 55 °C (L80/B10)
  • Tanúsítvány: ENEC
Biztonsági tudnivalók
  • The LED module itself and all its components must not be mechanically stressed.
  • Minden elektromos csatlakozást szakképzett személynek kell elvégeznie.
  • Pay attention to standard ESD precautions when installing the module.
  • Photobiological safety according to IEC 62471, risk group RG1.
BEKÖTÉSI ADATOK
Névleges teljesítmény 1,50 W 1)
Méretezési teljesítmény 1.50 W
Áram típusa DC
Névleges áram 270 mA 2)
Max. DC bemeneti áram DC 700 mA
Insulation test voltage 1,88 kV
Max. insulation operating voltage 440 V
Max. peak current 1 350 mA
Max. LF current ripple 800 mA
Insulation concept NON Isolated
ESD class B kritérium/2. súlyossági szint
1) Power consumption at tp = 25°C (NM)
2) Normal Mode (NM)
Fotometriai adatok
Effective Luminous flux at tp = 25 °C (NM) 290 lm
Fényáram 285 lm 1)
Színhőmérséklet 3000 K
Színvisszaadási index, Ra 80
Színhőmérséklet (megnevezés) Melegfehér
Standard színmegfelelőségi eloszlás 3 sdcm
Fotobiológiai biztonsági csoport EN62778 RG1
Megtartási tényező az élettartam 0.96
Module efficacy at tp = 25 °C 194 lm/W
1) At tp rated = 55°C (NM)
Üzemmód
Typ. forward current (HE) 100 mA
Typ. Luminous flux at tp rated (HE) 105 lm
Max. forward voltage at tp = 25 °C (HE) 5,4 V
Min. forward voltage at tp rated (HE) 4,8 V
Module efficacy at tp rated (HE) 212 lm/W
Typ. forward current (NM) 270 mA
Typ. Luminous flux at tp rated (NM) 285 lm
Max. forward voltage at tp = 25 °C (NM) 5,7 V
Min. forward voltage at tp rated (NM) 5,1 V
Module efficacy at tp rated (NM) 190 lm/W
Typ. forward current (HO) 700 mA
Typ. Luminous flux at tp rated (HO) 680 lm
Max. forward voltage at tp = 25 °C (HO) 6,2 V
Min. forward voltage at tp rated (HO) 5,6 V
Module efficacy at tp rated (HO) 164 lm/W
Világítástechnikai adatok
Sugárzási szög 120 °
Bekapcsolás ideje [PIM] < 0.5 s
Információk a LED-modulról
LED-ek száma modulonként 6
Max. tightening torque 0,5 Nm
IEC 62031 classification Beépített
MÉRETEK ÉS SÚLY
Nominal length 70 mm
Nominal width 24 mm
Hossz 69,00 mm
Szélesség 23,60 mm
Szélesség (a kerek lámpatestek is) 23.60 mm
Magasság 5,50 mm
Magasság (a hengeres lámpatestek is) 5.50 mm
Huzalozás előkészítési hossza (bemenet) 8 - 9 mm
Névleges keresztmetszet 0.2…0.75 mm²
Product weight 6,00 g
HŐMÉRSÉKLETEK ÉS MŰKÖDÉSI FELTÉTELEK
Környezeti hőmérséklet-tartomány -40...+75 °C
Max. hőmérséklet tc vizsgálati pontnál < 85 °C
Performance temperature tp rated 55 °C
Élettartam
Kapcsolási ciklusok száma 200000
Lifespan L70/B10 at tc max 100 000 h
Lifespan L70/B50 at tc max 100 000 h
Lifespan L80/B10 at tc max 100 000 h
Lifespan L80/B50 at tc max 100 000 h
Lifespan L90/B10 at tc max 72 000 h
Lifespan L90/B50 at tc max 75 000 h
Lifespan L70/B10 at tp rated 100 000 h
Lifespan L70/B50 at tp rated 100 000 h
Lifespan L80/B10 at tp rated 100 000 h
Lifespan L80/B50 at tp rated 100 000 h
Lifespan L90/B10 at tp rated 72 000 h
Lifespan L90/B50 at tp rated 75 000 h
TOVÁBBI TERMÉKADATOK
Termékhez tartozó megjegyzés 2026 szeptemberétől kapható; Operating modes: HE = High Efficiency Mode, NM = Normal Mode, HO = High Output Mode; Production tolerance of luminous flux and efficacy: ±8%; Measurement uncertainty of the stated values: ±10%
Kiegészítő funkció OEM by LEDVANCE
KAPACITÁS
Szabályozható fényerejű Igen
TANÚSÍTVÁNYOK ÉS SZABVÁNYOK
Szabványok CE; UKCA; ENEC; EAC
Védelem típusa IP00
Energiafogyasztás 2.00 kWh/1000h
Energiahatékonysági besorolás C
EEI – energiacímke None
LOGISZTIKAI ADATOK
Tárolási hőmérséklet-tartomány -40…+80 °C
Az energiacímkézésről szóló rendeletben szereplő adatok, (EU) 2019/2015
Használt világítástechnológia LED
Nem irányított vagy irányított NDLS
Hálózati vagy nem hálózati NMLS
Fényforrás fejtípusa (vagy más elektromos interfész) Constant Current:270mA
Összekapcsolt fényforrás (CLS) Nem
Állítható színű fényforrás Nem
Nagy fénysűrűségű fényforrás Nem
Vakításgátló Nem
Korrelált színhőmérséklet típusa SINGLE_VALUE
Egyenértékű teljesítményre való utalás Nem
x színkoordináta 0,434
y színkoordináta 0,403
R9 színvisszaadási index 1
Fénynyílásszög SPHERE_360
Élettartam-tényező 0.90
Egy fluoreszkáló fényforrást helyettesítő LED fényforrás Nem
EPREL-AZONOSÍTÓ 2782705
Modellszám AC97717
A KÖRNYEZETI TULAJDONSÁGOKRA ÉS JELLEMZŐKRE VONATKOZÓ TERMÉKLAP
Újrahasznosított anyagok minimális aránya a csomagolásban 80 % 1)
Újrahasznosított tartalom minimális százalékos aránya a termékben 0 % 1)
A termék újrahasznosíthatósága Többnyire újrahasznosítható termék 1)
A csomagolás újrahasznosíthatósága Többnyire újrahasznosítható csomagolás 1)
A termékben 0,1 tömegszázaléknál nagyobb koncentrációban megtalálható veszélyes anyagok listája Nem
0,1 tömegszázaléknál nagyobb koncentrációban tartalmaz különösen veszélyes anyagokat Nem
1) Az AGEC 2022-748. számú rendelete (francia hulladékellenes jogszabály a körforgásos gazdaságért) szerint
Termékkód Csomagolás (darab/egység) Méretek (hosszúság x szélesség x magasság) tömeg mennyiség
4099854873096 Csomagolatlan
1		 69 mm x 24 mm x 6 mm 6.00 g 0.01 dm³
4099854873102 Shipping box
64		 306 mm x 238 mm x 88 mm 556.20 g 6.41 dm³
Jogi információk
Legal Insert G11289513
PDF (267.29 KB)
Jogi információk
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Jogi információk
Safety Insert G11218828
PDF (234.52 KB)
Megfelelőségi nyilatkozatok
LEL P1
PDF (396.72 KB)

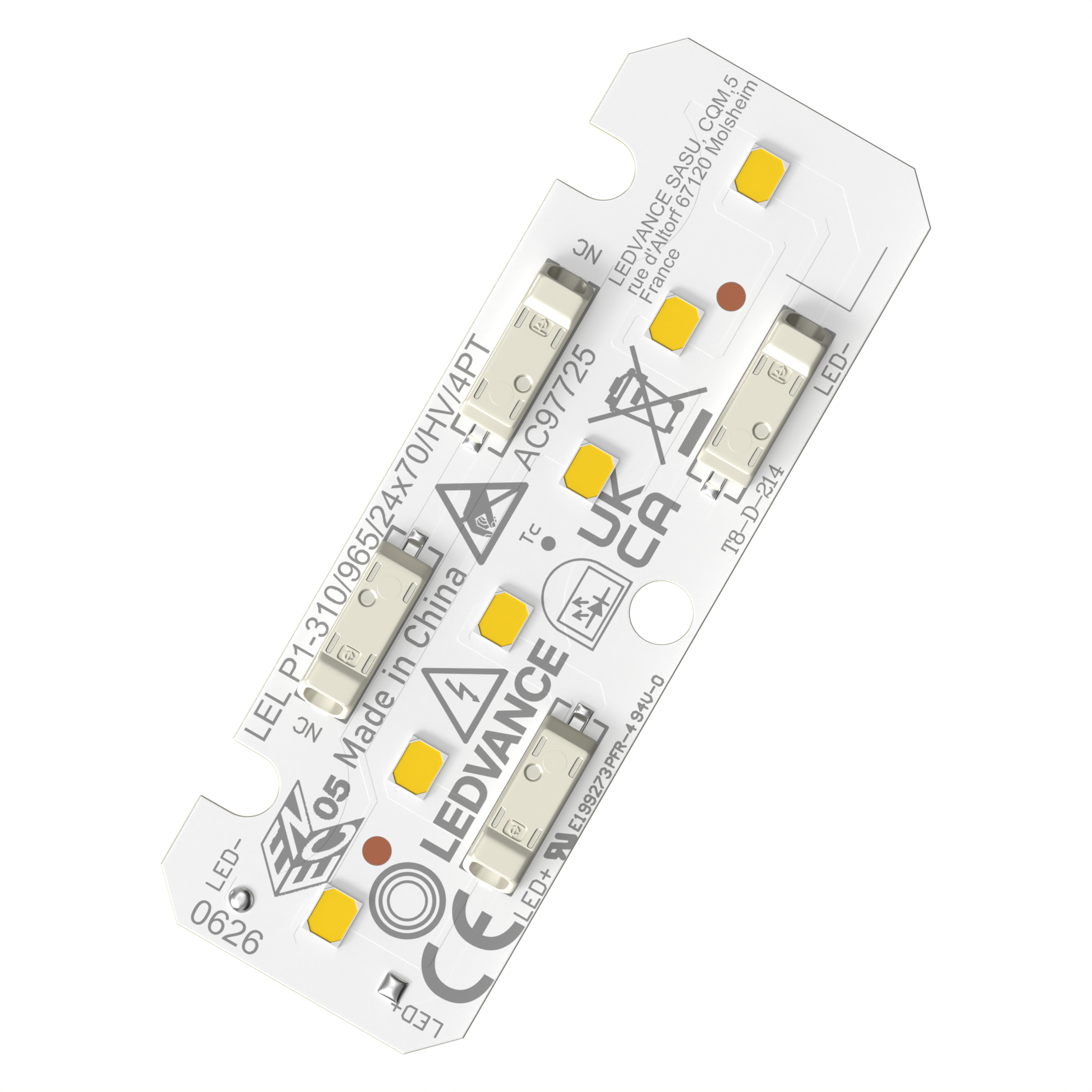

Termékkép: fehér háttér, átlós
LEL P1-310 A
JPG (1.51 MB)

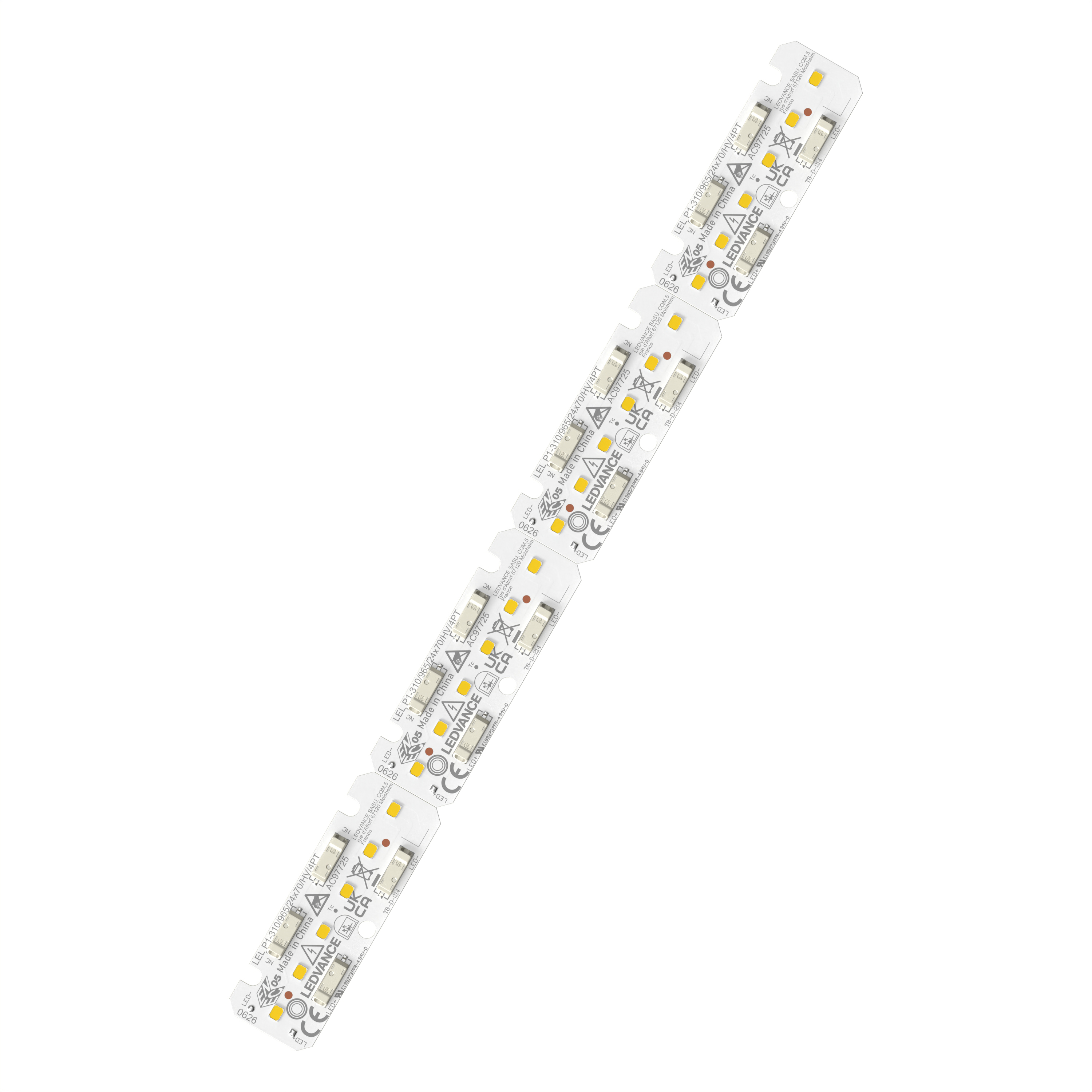

Termékkép: fehér háttér, átlós, alternatív kép
LEL P1-310 A_pack
JPG (1.13 MB)

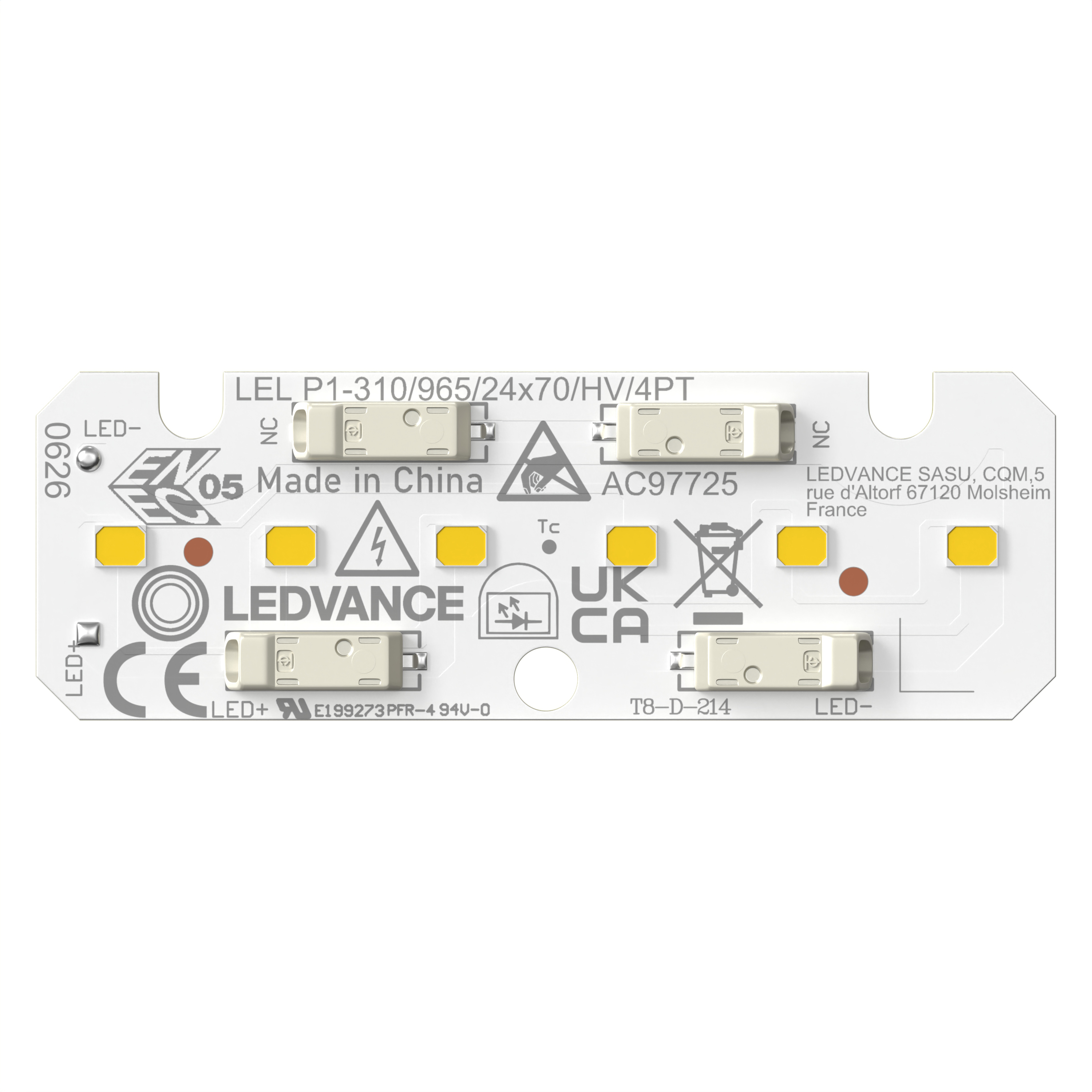

Termékkép: fehér háttér, vízszintes
LEL P1-310 F
JPG (1.34 MB)

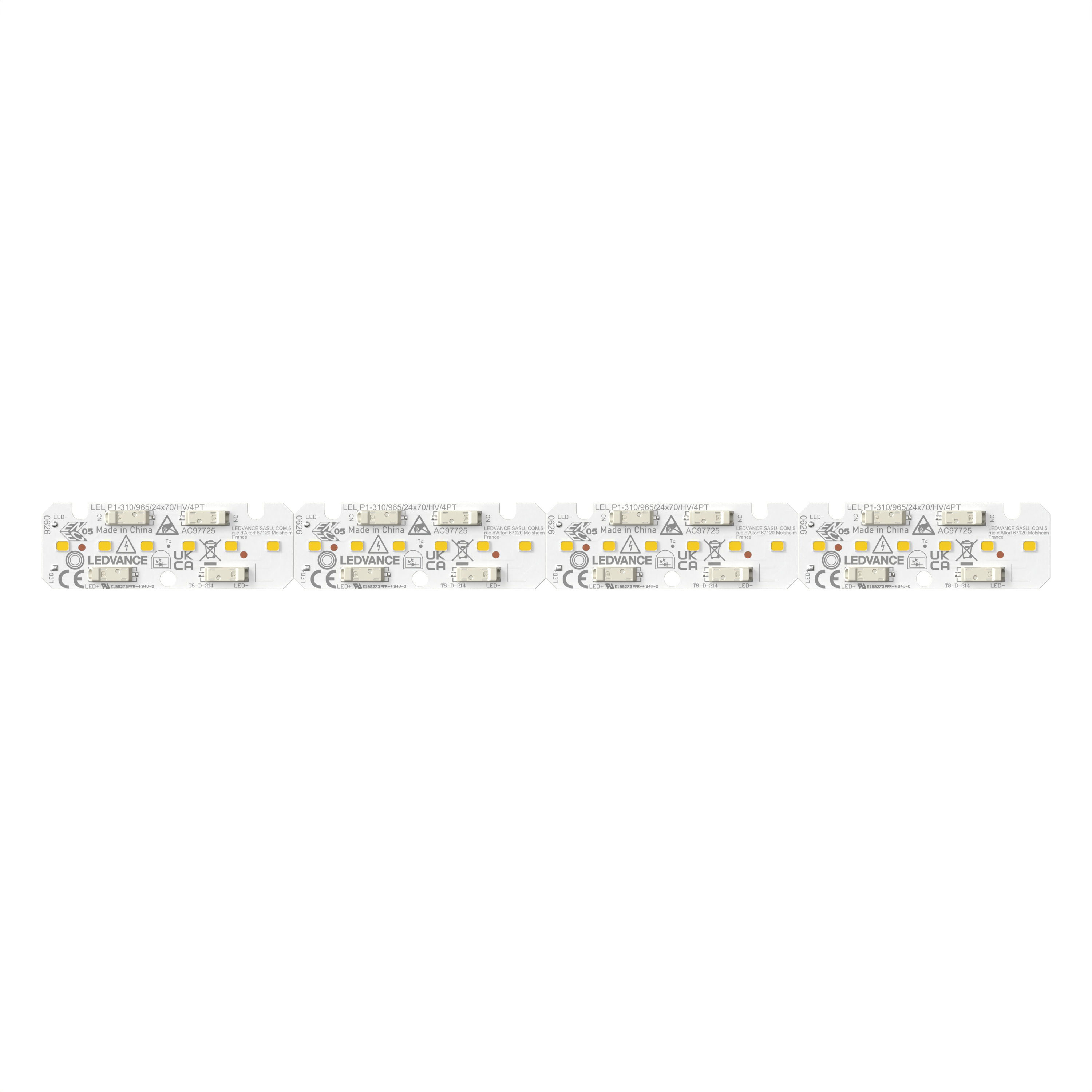

Termékkép: fehér háttér, vízszintes, alternatív kép
LEL P1-310 F_pack
JPG (1 MB)

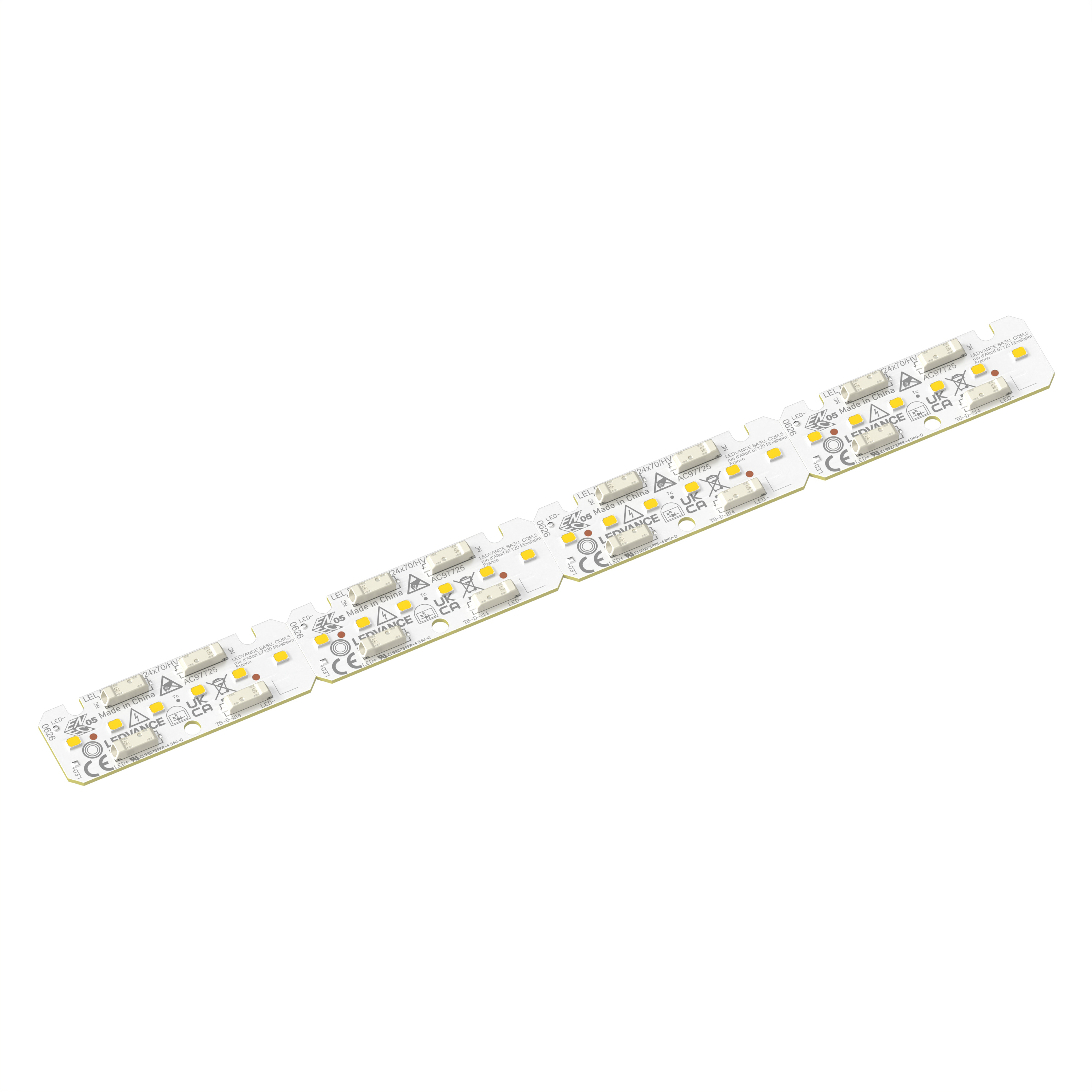

Termékkép: fehér háttér, függőleges, alternatív kép
LEL P1-310 P_pack
JPG (1.07 MB)

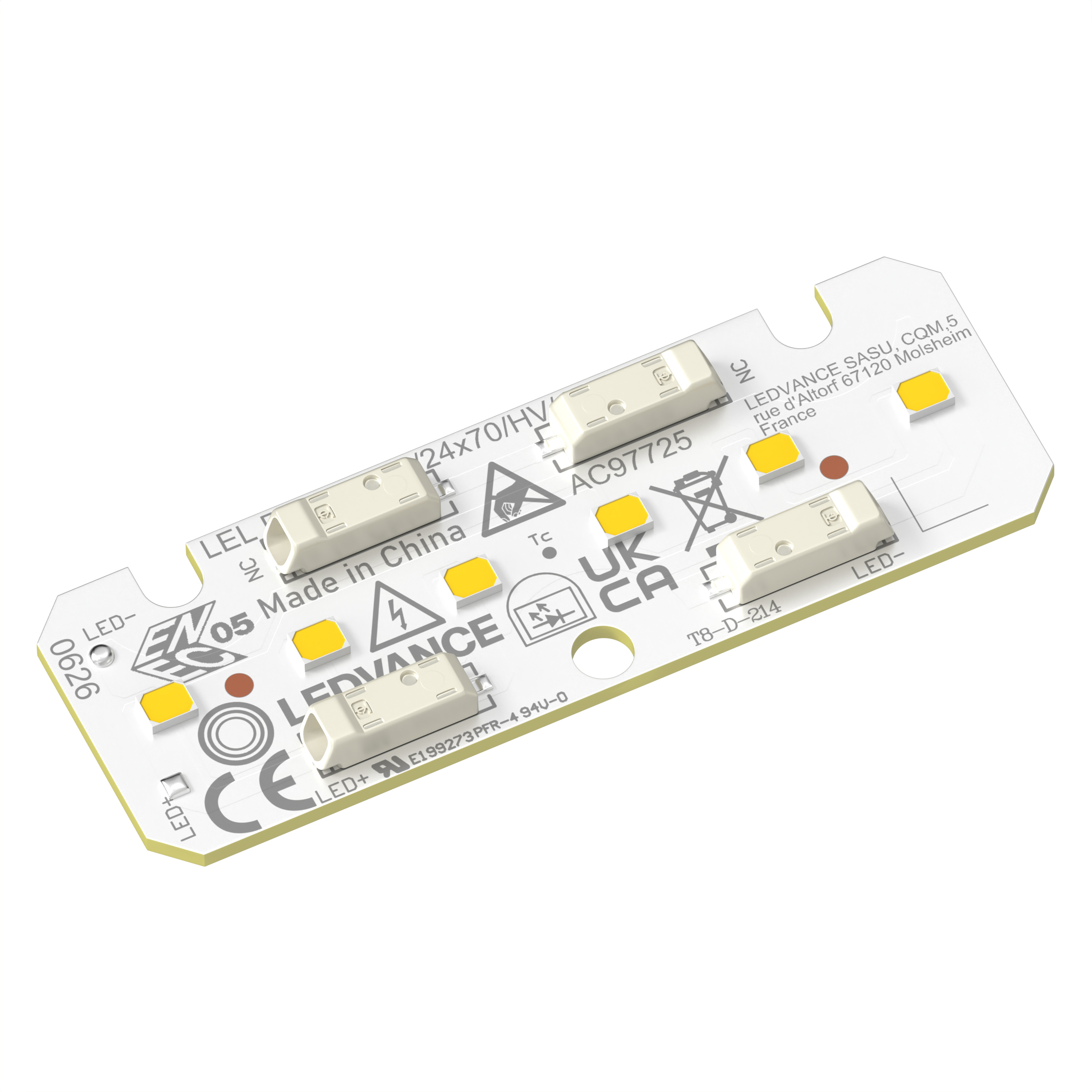

Termékkép: fehér háttér, térbeli
LEL P1-310 P
JPG (1.39 MB)
Termékvázlat betűkkel
LEL P1-310 F
SVG (1.32 MB)
Termékvázlat számokkal
LEL P1-310 F_WD
PNG (4.52 KB)
Termékvázlat – műszaki
LEL P1-310 F_ND
SVG (1.31 MB)
1. katalógusinformáció
Rel. lum. flux vs. If - LEL P1-8000 CRI80
SVG (36.46 KB)
2. katalógusinformáció
Rel. lum. flux vs. tc - LEL P1
SVG (34.39 KB)
3. katalógusinformáció
Typ. Vf vs. If - LEL P1-310 CRI80
SVG (38.18 KB)
4. katalógusinformáció
Rel. Vf vs. tc - LEL P1-310
SVG (33.9 KB)
Energiacímke
EL-4099854873096-AC977 17
PDF (40.17 KB)
Guarantee Label
GL-4099854873096
PDF (330.22 KB)

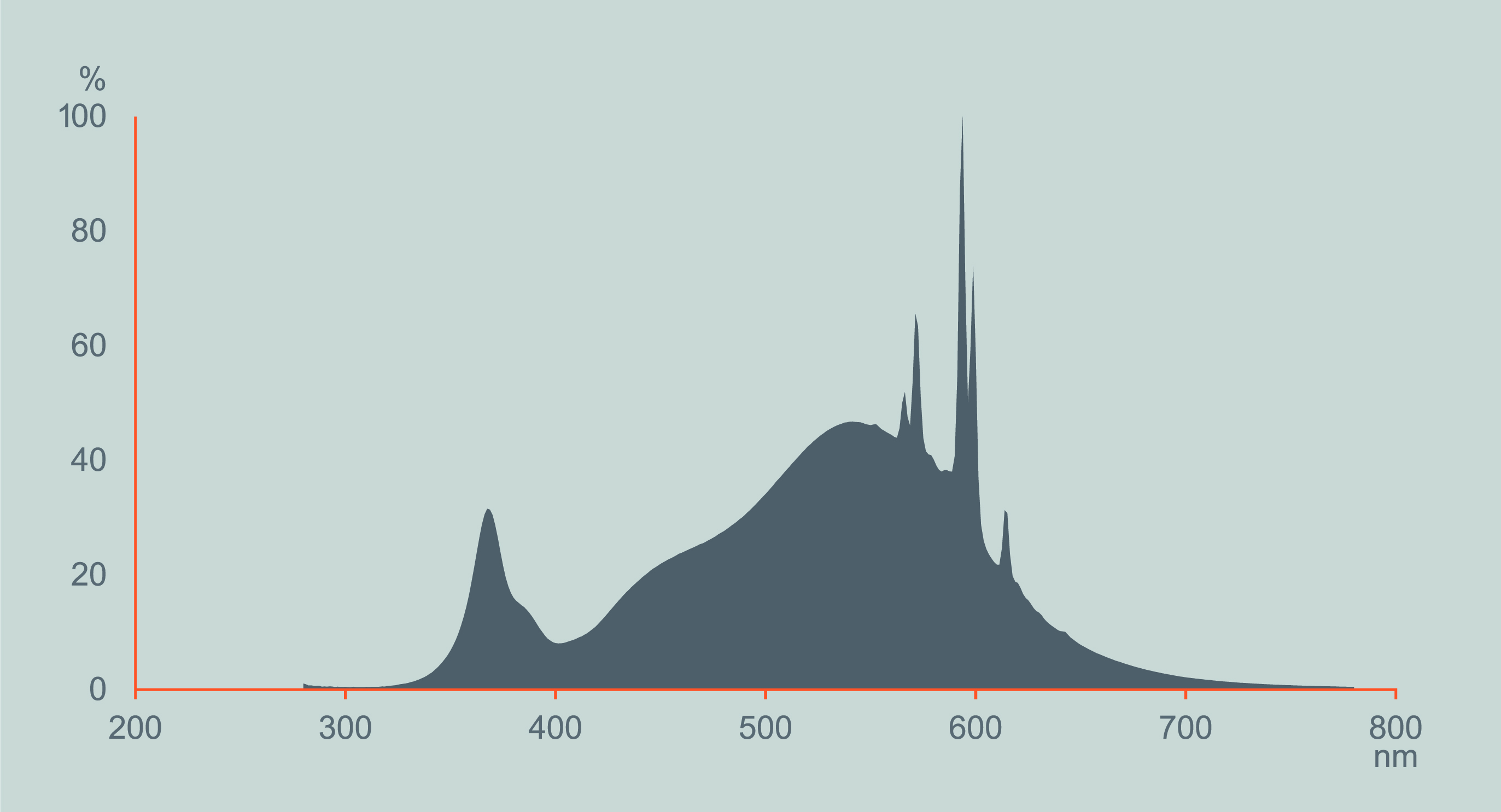

Spektrális teljesítményeloszlás
