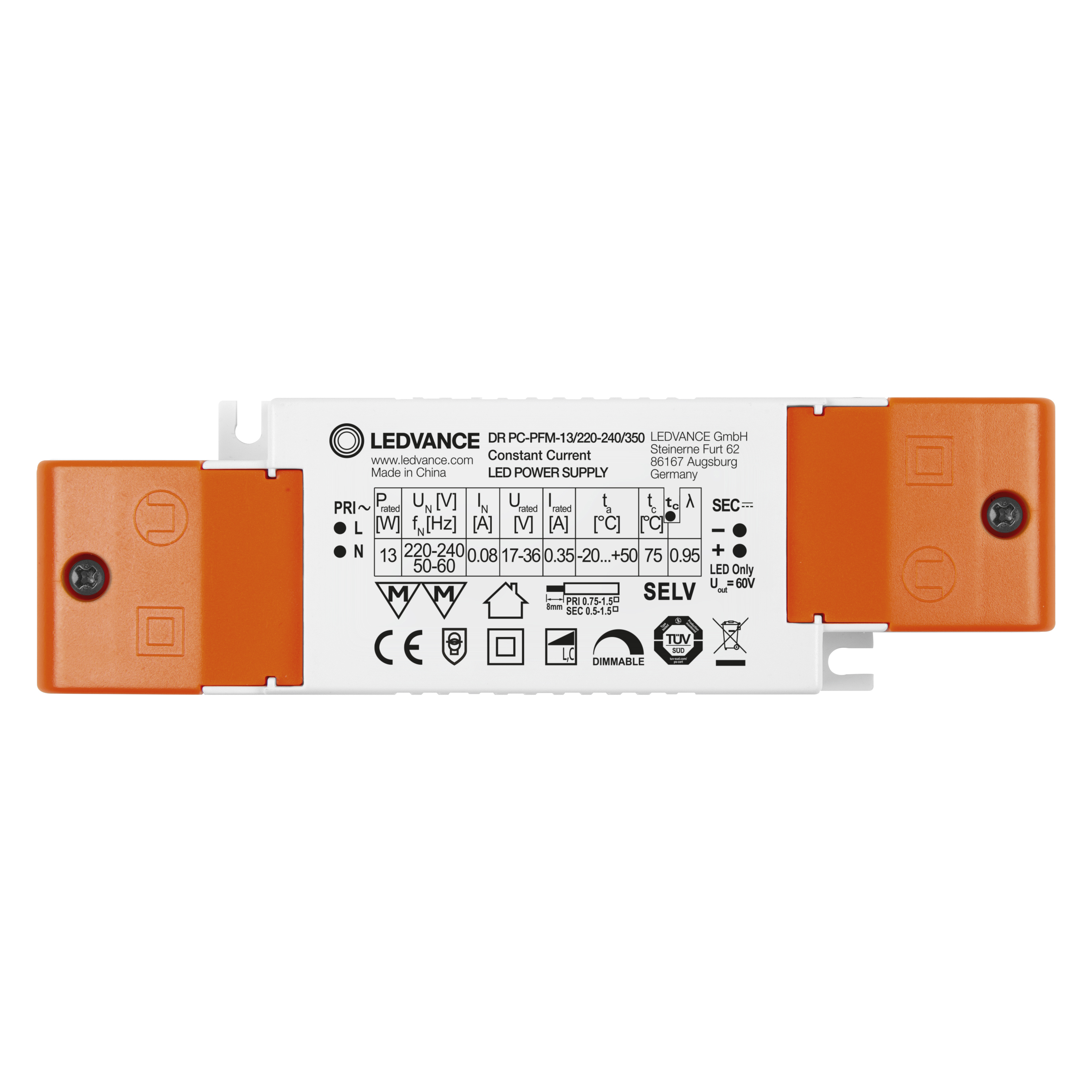

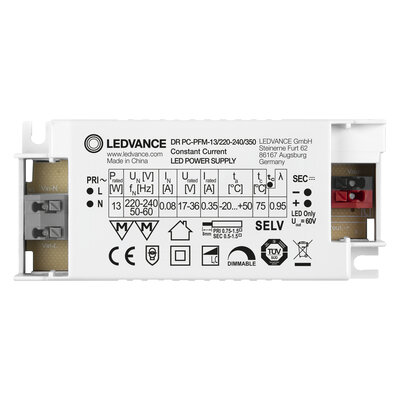

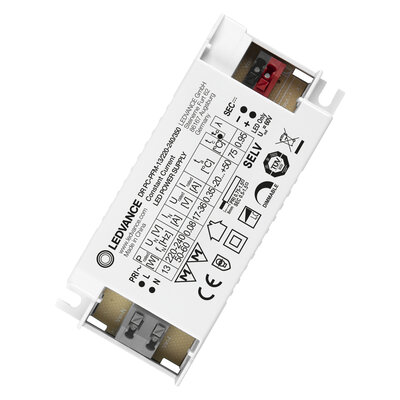

DR PC-PFM -13/220-240/350
Avantages du produit
- Compatible avec un grand nombre de variateurs les plus couramment utilisés sur marché
- Garantie de 5 ans
- Corps mince pour installations exigues
- Haute efficacité et fiabilité
| Puissance nominale | 13,00 W |
| Puissance de sortie | 13 W 1) |
| Tension nominale | 220…240 V |
| Tension de sortie | 17…36 V 2) |
| Tension à l'entrée | 198…264 V 3) |
| U-OUT | 60 V |
| Type de courant | Courant direct (DC) |
| Intensité nominale | 70 mA |
| Intensité de sortie | 350 mA 4) |
| Courant d'appel | 5 A |
| Tolérance sur le courant de sortie | ±5 % |
| Courant d'ondulation de sortie (100 Hz) | < 5 % |
| Fréquence du réseau | 50…60 Hz |
| Distorsion harmonique totale | 18 % 5) |
| Facteur de puissance λ | 0,95 6) |
| Efficacité du BE | 79 % 7) |
| Puissance dissipée | 2,6 W 8) |
| Nbre max. de BE sur disjoncteur 10 A (B) | 81 |
| Nbre max. de BE sur disjoncteur 16 A (B) | 130 |
| Nbre max. de BE sur disjoncteur 25 A (B) | 203 |
| Tension maximum entre Phase/Neutre | 0,5 kV |
| Isolation galvanisée | SELV |
1) Charge partielle 6…13 W
2) Maximum 60 V
3) Plage de tension autorisée
4) ±10%
5) À pleine charge, 220…240 V, 50 Hz
6) Pleine charge à 230 V
7) A pleine charge et 230 V
8) À une charge maximale de LED de 13 W
| Longueur | 97,00 mm |
| Entraxe de fixation, longueur | 88,0 mm |
| Largeur | 43,00 mm |
| Largeur (y compris les luminaires ronds) | 43.00 mm |
| Hauteur | 30,00 mm |
| Hauteur (luminaires cycliques inclus) | 30.00 mm |
| Section du câble au primaire | 0.75…1.5 mm² |
| Section du câble au secondaire | 0.5…1.5 mm² |
| Précâblé | Non |
| Longueur à dénuder, côté primaire | 8,0 mm |
| Longueur à dénuder, côté secondaire | 8,0 mm |
| Poids du produit | 98,00 g |
| Couleur du produit | Blanc |
| Matériau du boîtier | Plastique |
| Matériau de corps | Plastique |
| Plage de température ambiante | -20…+50 °C |
| Température maximale au point de test | 75 °C |
| Temp. max. admissible en cas d'anomalie | 95 °C |
| Plage de température au point Tc | -20…+50 °C |
| Humidité relative | 10…90 % 1) |
1) Maximum 56 jours/an à 90%
| Vie ECG | 50000 h 1) |
1) A température maximale Tc = 75°C / taux d'échec de 10%
| Encapsulé | Non |
| Gradable | Oui |
| Gradateur | Coupure de phase |
| Plage de gradation | 10…100 % |
| protection contre la surchauffe | Non |
| Protection contre la surcharge | Oui |
| Protection contre les courts-circuits | Oui |
| Longueur max. entre ballast et lampe REM | 2,0 m |
| Pour appareil avec classe de protec | I, II |
| Convient pour l'éclairage d'urgence | Non |
| Type de raccordement, côté sortie | Bornier automatique |
| Labels et agréments | TUV, CE |
| Normes | Conformément à EN 61347-1, Conformément à EN 61347-2-13, Conformément à EN 55015, Conformément à EN 61547, Conformément à EN 61000-3-2, Conformément à EN 62384 |
| Classe de protection | II |
| Type de protection | IP20 |
| Plage de température de stockage | -20…+75 °C |
| Quantité de métaux précieux | 0 mg |
| Quantité de terres rares | 0 mg |
| Taux minimum de matière recyclée dans l'emballage | 80 % 1) |
| Pourcentage minimum de contenu recyclé dans le produit | 0 % 1) |
| Recyclabilité du produit | Produit majoritairement recyclable 1) |
| Recyclabilité de l'emballage | Emballage majoritairement recyclable 1) |
| Liste des substances dangereuses contenues dans le produit en concentration supérieure à 0,1% en pourcentage massique | Non |
| Contient des substances extrêmement préoccupantes en concentration supérieure à 0,1% en pourcentage massique | Non |
1) selon le décret 2022-748 de l'AGEC (Anti-Gaspillage et pour l'Economie Circulaire)
| Code produit | Unité d'emballage (Pièces/Unité) | Dimensions (longueur x largeur x hauteur) | Poids approximatif | ' Volume |
|---|---|---|---|---|
| 4058075239814 | Etui carton fermé 1 |
46 mm x 34 mm x 100 mm | 104.00 g | 0.16 dm³ |
| 4058075239821 | Carton de regroupement 10 |
247 mm x 118 mm x 91 mm | 1198.00 g | 2.65 dm³ |
| 4058075254800 | Carton de regroupement 60 |
372 mm x 262 mm x 205 mm | 7678.00 g | 19.98 dm³ |
| Image du produit | Nom du produit | EAN |
|---|---|---|
|

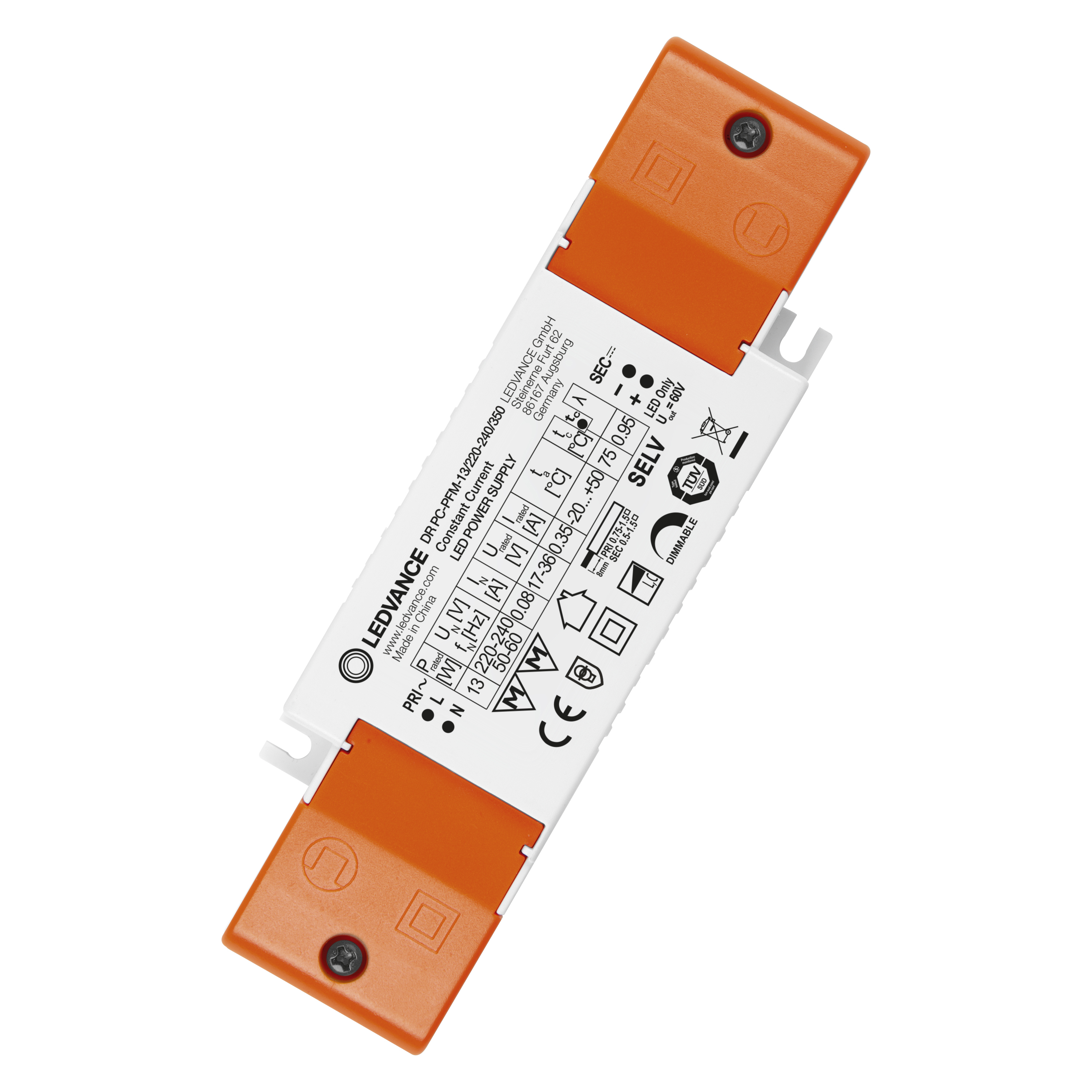

DR AY PC-PFM-CLAMP DUO | 4058075313170 |
| EAN | Numéro SEG | Numéro STK | N° EFO | Nombre ELDAS |
|---|---|---|---|---|
| 4058075239814 | 7981954 | 4031415 | 6603418 | 919390290 |
