NAV 100 LED FILAMENT AMBER V 3200LM 30W 718 E40

Avantages du produit
  • Participe à la protection de la faune grâce à un très faible taux de lumière bleue
  • Contribuer à réduire les perturbations circadiennes et améliorer la qualité de vie des résidents
  • Meilleur rendu des couleurs et visibilité améliorée par rapport aux lampes à vapeur de sodium traditionnelles (NAV)
  • Même design que les lampes NAV traditionnelles avec ampoule en verre transparent et tubulaire
  • Utilisation complète du réflecteur du luminaire existant grâce à un angle de faisceau de 360 degrés
  • Économise jusqu'à 70 % d'énergie lorsqu'il est utilisé en remplacement des lampes à vapeur de sodium (NAV)
  • Allumage instantané
  • Distribution lumineuse similaire aux lampes NAV traditionnelles
Afficher tous les détails
Fiche technique du produit

DÉTAILS DU PRODUIT

DONNÉES ÉLECTRIQUES

Puissance nominale 30.00 W
Tension nominale 220…240 V
Mode d'opération Ballast ferromagnetique (CCG), Secteur courant alternatif (AC)
Puissance équivalente à une lampe 100 W
Intensité nominale 125 mA
Type de courant Courant alternatif (AC)
Courant d'appel 9.7 A
Fréquence de fonctionnement 50/60 Hz
Fréquence du réseau 50/60 Hz
Nbr max de lampes placés sur le disjoncteur 10 A (B) 8
Nbr max de lampes sur le disjoncteur B10A - Ballast conventionnel NON compensé 9
Nbr max de lampes sur le disjoncteur B10A – Ballast conventionnel compensé 3
Nbr max de lampes placés sur le disjoncteur 16 A (B) 12
Nbr max de lampes sur le disjoncteur B16 A – Ballast conventionnel NON compensé 15
Nbr max de lampes sur le disjoncteur B16A – Ballast conventionnel compensé 6
Distorsion harmonique totale 30 %
Facteur de puissance λ > 0,90
Tension maximum entre Phase/Neutre 2 kV

Données photométriques

Flux lumineux 3200 lm
Flux nominal lumineux utile 90° 3200 lm
Efficacité lumineuse 106 lm/W
Flux résiduel en fin de vie nomi 0.70
Teinte de couleur (désignation) Amber
Temp. de couleur 1800 K
Ra Indice de rendu des couleurs 70
Teinte de couleur 718
Ecart-type de correspondance de couleur ≤6 sdcm
Maintien flux lumineux à 6 000 h 0.80
Indice du papillottement (PstLM) 1
Indice de l'effet stroboscobique (SVM) 0,4

Données techniques légères

Angle de rayonnement 360 °
Temps de préchauffage (60 %) ‹ 0.50 s
Temps d'amorçage < 0.5 s

DIMENSIONS ET POIDS

Longueur totale 225.00 mm
Diamètre 46,00 mm
Diamètre maximum 46 mm
Poids du produit 170,00 g

TEMPÉRATURES ET CONDITIONS DE FONCTIONNEMENT

Plage de température ambiante -20…+50 °C 1)
Température maximale au point de test 115 °C

1) Temperature surrounding the lamp - for enclosed luminaires: temperature inside of the luminaire

Durée de vie

Durée de vie L70/B50 @ 25 °C 25000 h
Nombre de cycles de commutation 100000
Maintien du flux lumineux en fin 0.70
Taux de survivance à 6 000 h ≥ 0.90

DONNÉES SUPPLÉMENTAIRES SUR LE PRODUIT

Culot (désignation standard) E40
Teneur en mercure 0.0 mg
Sans mercure Oui
Fonction ajoutée Insect_Wildlife_Protection

CAPACITÉS

Gradable Non

CERTIFICATS ET NORMES

Consommation d'énergie 30.00 kWh/1000h
Type de protection IP65
Normes CE, UKCA, EAC
Groupe de sécurité photobiologiq EN62778 RG1

Catégorisations spécifiques aux pays

Référence de commande NAV100 LED FIL

DONNÉES LOGISTIQUES

Plage de température de stockage -20…+80 °C

Données suivant le règlement européen sur l'étiquetage énergétique EU 2019/2015

Technologie d'éclairage utilisée LED
Non-dirigée ou dirigée NDLS
Sur secteur ou non secteur MLS
Type de culot de la source lumineuse (ou autre interface électrique) E40
Source lumineuse connectée (SLC) Non
Source lumineuse réglable en couleur Non
Enveloppe Non
Sources lumineuses à luminance élevée Non
Protection anti-éblouissement Non
Déclaration de puissance équivalente Non
Longueur 225,00 mm
Hauteur (luminaires cycliques inclus) 46.00 mm
Largeur (y compris les luminaires ronds) 46.00 mm
Coordonnées chromatiques x 0.549
Coordonnées chromatiques y 0.408
Indice de rendu des couleurs R9 0.00
Correspondance pour l’angle de faisceau SPHERE_360
Facteur de survie 0.9
Facteur de déphasage (cos φ) 0.9
Source lumineuse LED remplace une source lumineuse fluorescente Non

FICHE PRODUIT RELATIVE AUX QUALITÉS ET CARACTÉRISTIQUES ENVIRONNEMENTALES

Quantité de métaux précieux Contient au moins 10 mg
Quantité de terres rares Contient au moins 1 mg
Taux minimum de matière recyclée dans l'emballage 80 % 1)
Pourcentage minimum de contenu recyclé dans le produit 0 % 1)
Recyclabilité du produit Produit majoritairement recyclable 1)
Recyclabilité de l'emballage Emballage majoritairement recyclable 1)
Liste des substances dangereuses contenues dans le produit en concentration supérieure à 0,1% en pourcentage massique Non
Contient des substances extrêmement préoccupantes en concentration supérieure à 0,1% en pourcentage massique Non

1) selon le décret 2022-748 de l'AGEC (Anti-Gaspillage et pour l'Economie Circulaire)

Avantages du produit
  • Participe à la protection de la faune grâce à un très faible taux de lumière bleue
  • Contribuer à réduire les perturbations circadiennes et améliorer la qualité de vie des résidents
  • Meilleur rendu des couleurs et visibilité améliorée par rapport aux lampes à vapeur de sodium traditionnelles (NAV)
  • Même design que les lampes NAV traditionnelles avec ampoule en verre transparent et tubulaire
  • Utilisation complète du réflecteur du luminaire existant grâce à un angle de faisceau de 360 degrés
  • Économise jusqu'à 70 % d'énergie lorsqu'il est utilisé en remplacement des lampes à vapeur de sodium (NAV)
  • Allumage instantané
  • Distribution lumineuse similaire aux lampes NAV traditionnelles
Zones d'application
  • Éclairage public et extérieur
  • Des espaces proches de la nature
  • Zones résidentielles
  • Parcs
  • Bâtiments et quartiers historiques
  • Utilisation en extérieur, uniquement dans des luminaires appropriés
Caractéristiques du produit
  • Moins de 1,5% de lumière bleue (< 500 nm)
  • Couleur de lumière très chaude de 1800 K similaire aux lampes à vapeur de sodium traditionnelles (NAV)
  • Convient pour un fonctionnement avec un appareillage de commande conventionnel (CCG) ou un réseau 230 V AC
  • Facteur de puissance : 0,9
  • Type de protection : IP65
  • Protection contre les surtensions : jusqu'à 2 kV (L-N)
Conseils de sécurité
  • Ne convient pas pour une utilisation avec amorceur.
  • Un fonctionnement sur condensateur peut provoquer une diminution du facteur de puissance du système.
  • Lorsqu'il est installé horizontalement, le point tc de la lampe est situé sur le côté supérieur de la lampe.
  • Convient uniquement pour des températures allant jusqu'à 50 °C à l'intérieur du luminaire. Utilisation non recommandée dans des petits luminaires et dans des luminaires avec des petits réflecteurs.
  • Tous les branchements électriques doivent être effectués par une personne qualifiée.
  • Non conçu pour remplacer l'éclairage conventionnel dans un foyer privé.
  • Ne touchez pas la lampe si elle est cassée.
Code produit Unité d'emballage (Pièces/Unité) Dimensions (longueur x largeur x hauteur) Poids approximatif ' Volume
4058075843622 Etui carton fermé
1		 52 mm x 52 mm x 311 mm 241.00 g 0.84 dm³
4058075843639 Carton de regroupement
6		 235 mm x 180 mm x 340 mm 1893.00 g 14.38 dm³
Instructions pour l'utilisateur / instructions de sécurité
NAV LED FILAMENT V PDF (3.2 MB)
Informations légales
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

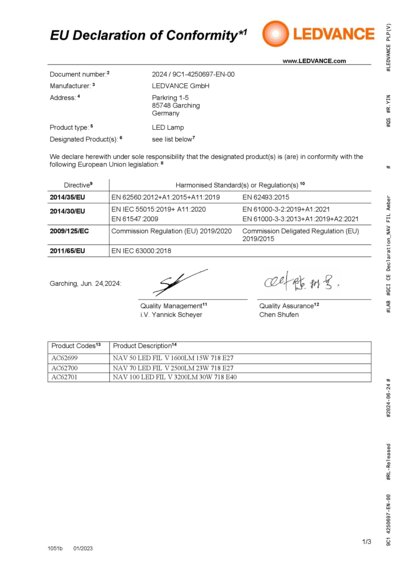

Déclarations de conformité
PDF (279.95 KB)

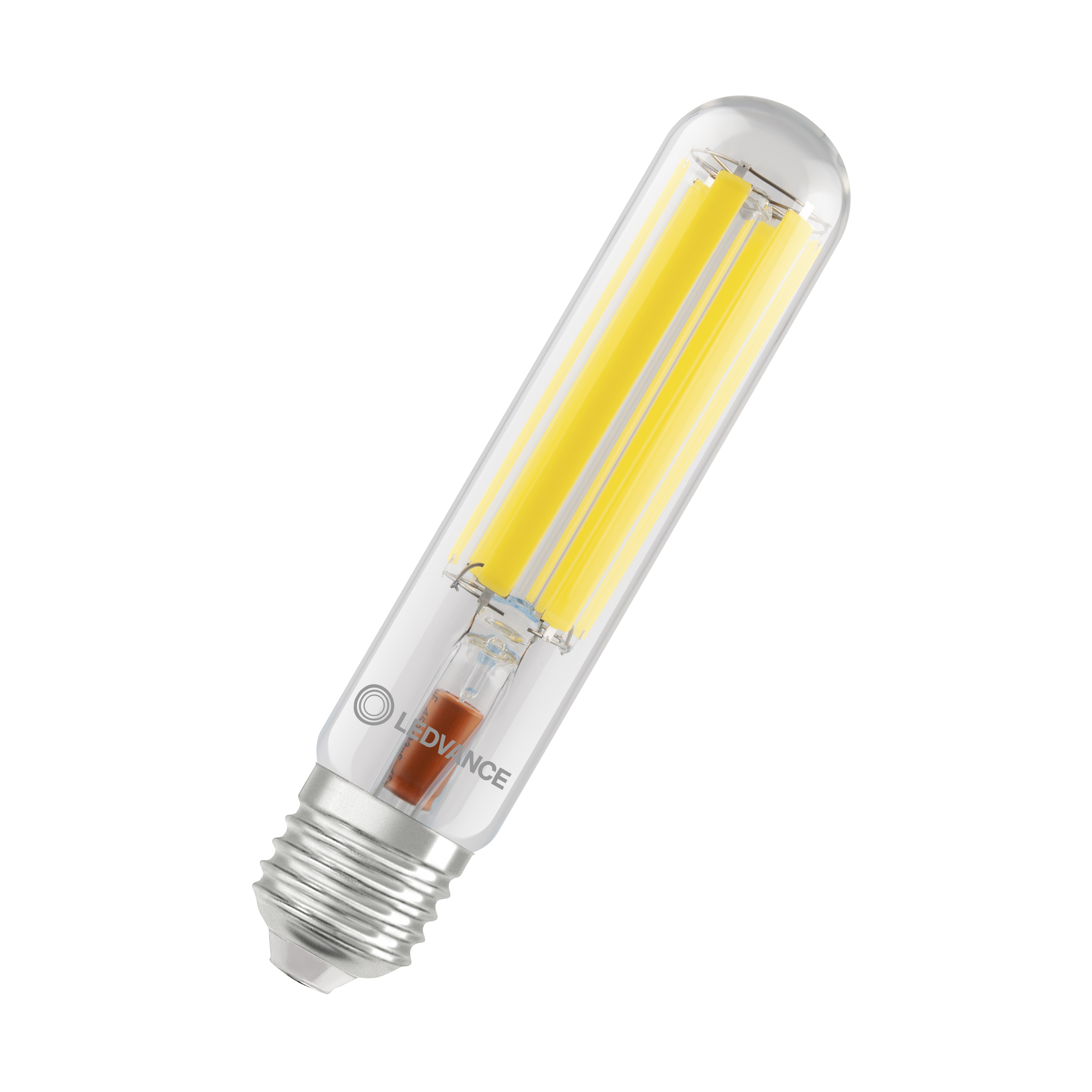

Image du produit : arrière-plan blanc, diagonale avec logo LEDVANCE
NAV 100 LED FIL V 41W JPG (1.17 MB)

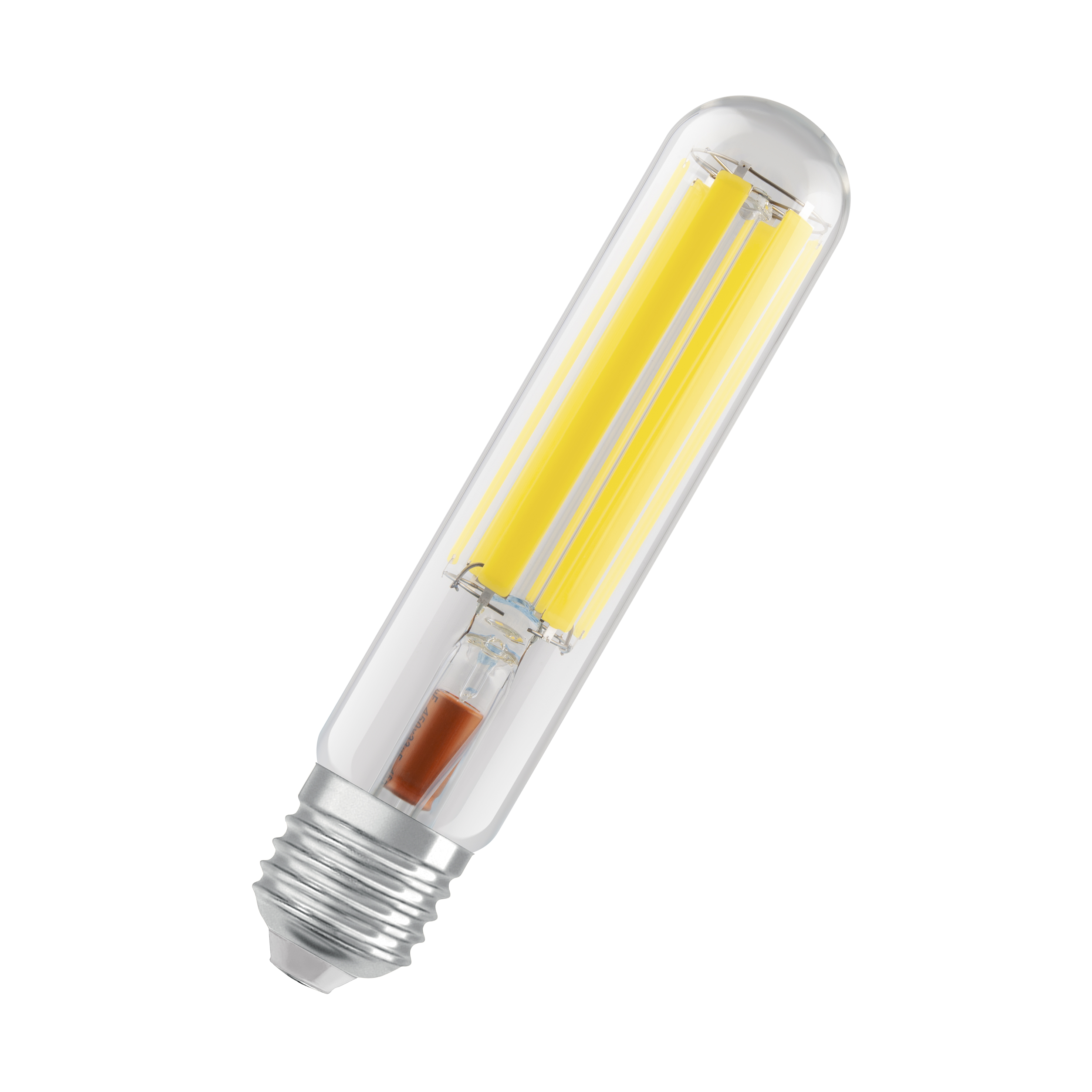

Image du produit : arrière-plan blanc, diagonale
NAV 100 LED FIL V 41W JPG (1.16 MB)

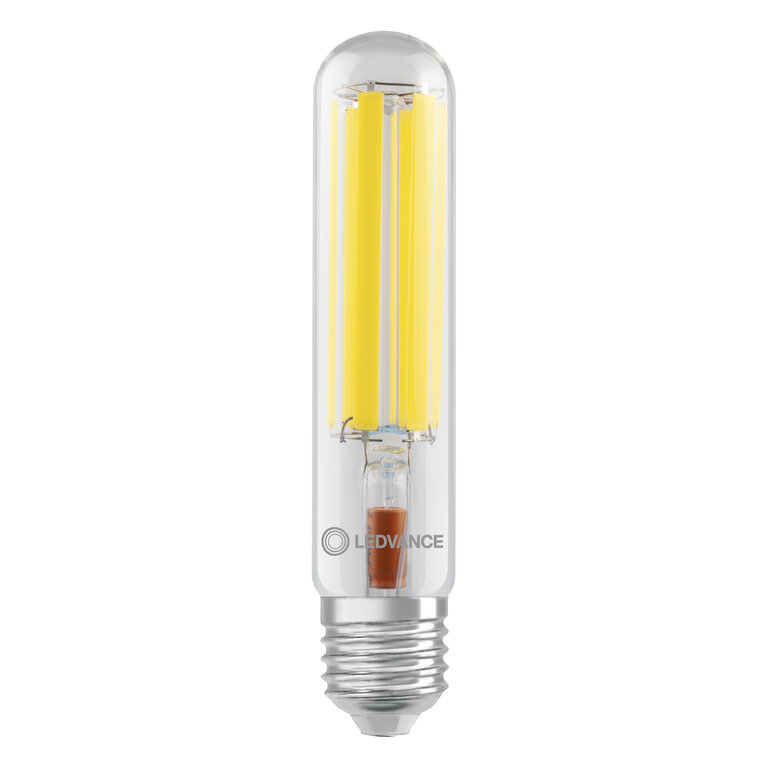

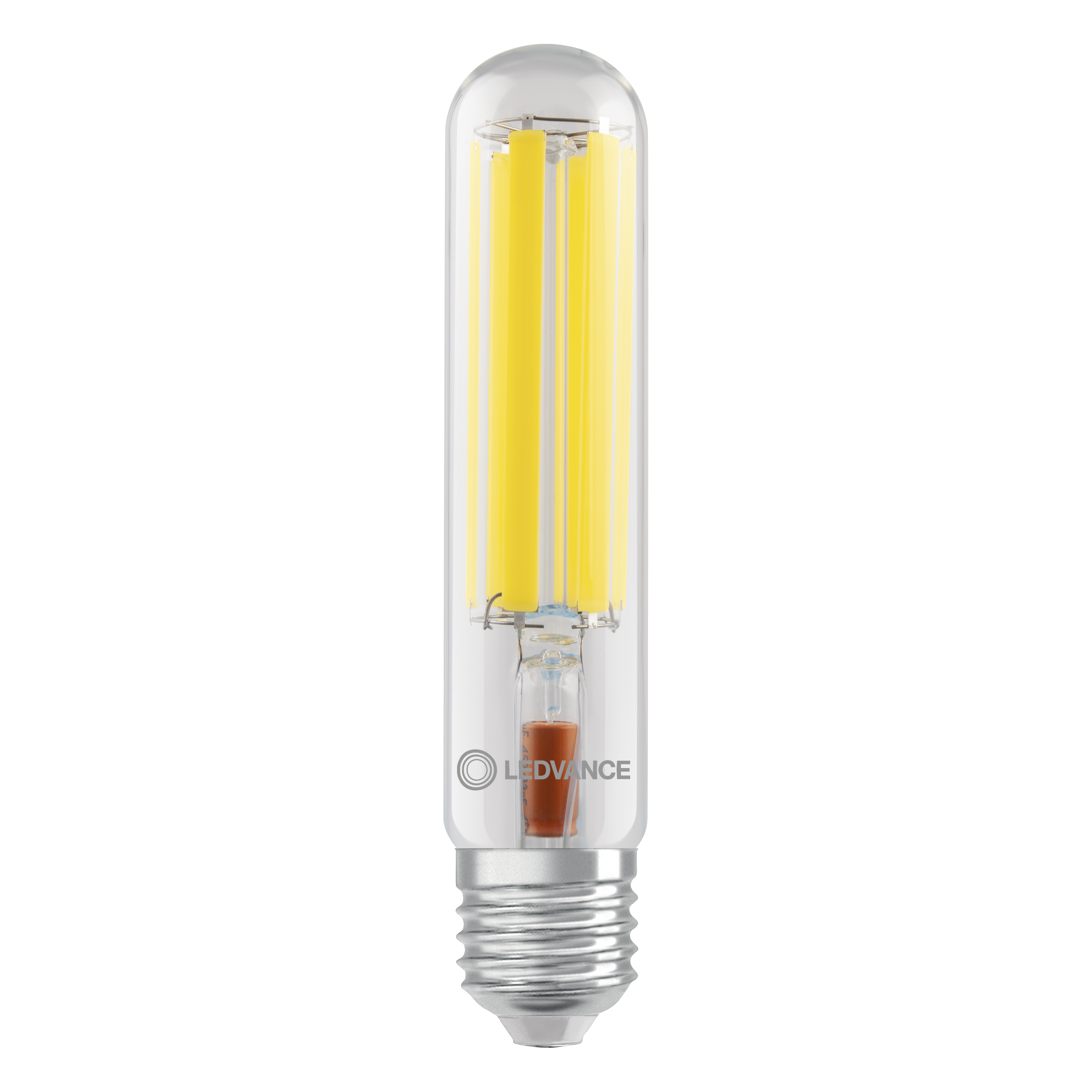

Image de produit : arrière-plan blanc, vertical Logo LEDVANCE
NAV 100 LED FIL V 41W JPG (1.09 MB)

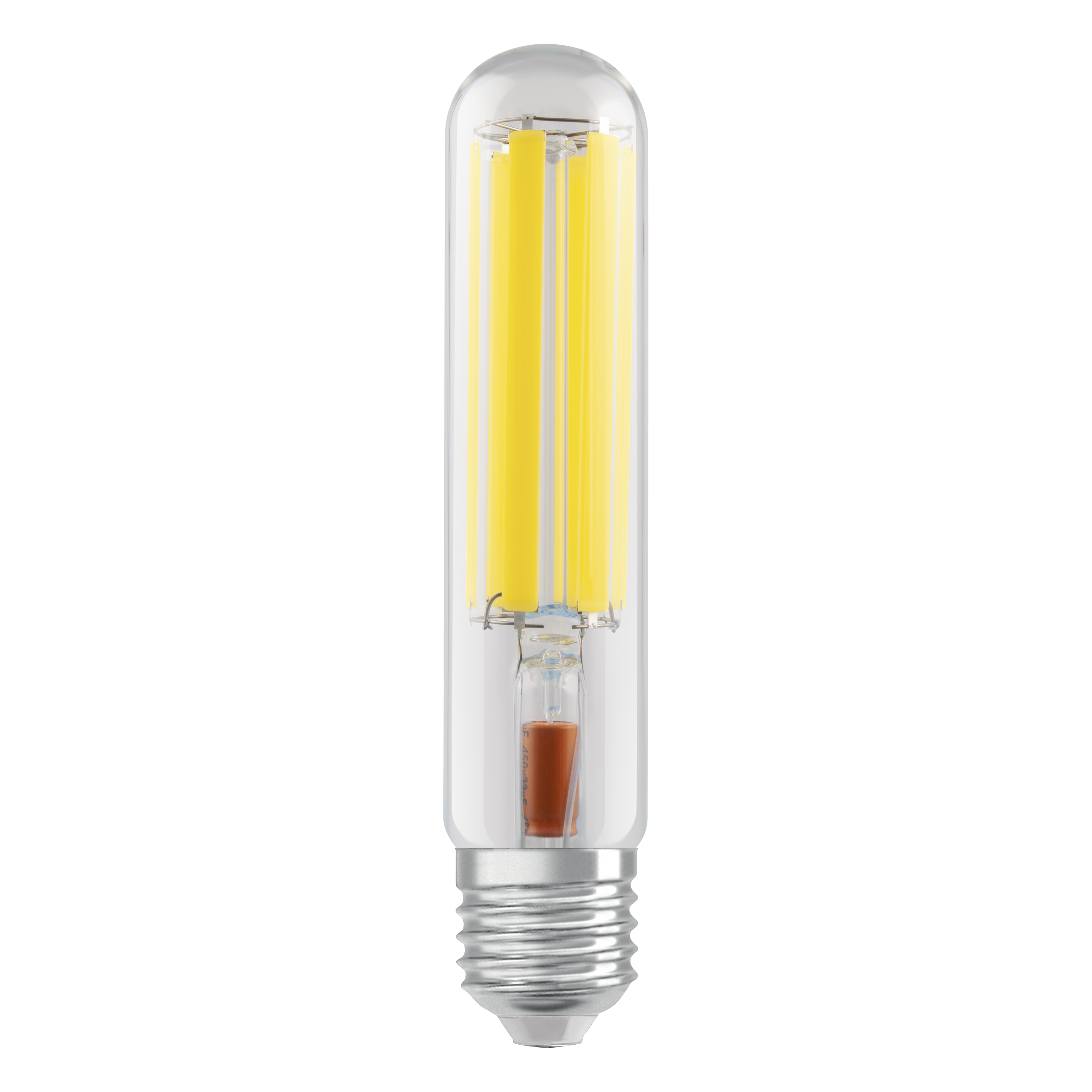

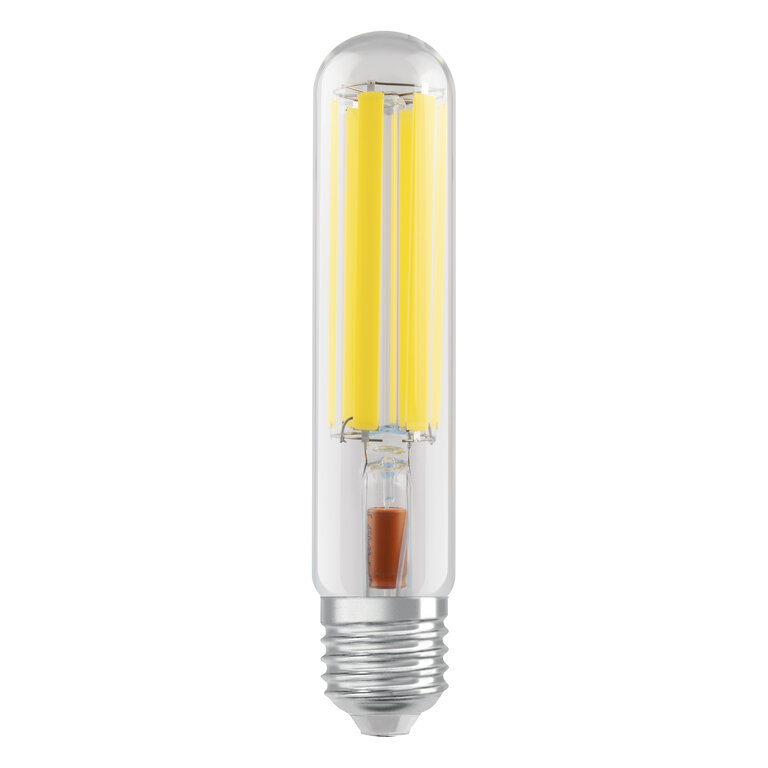

Image de produit : arrière-plan blanc, debout
NAV 100 LED FIL V 41W JPG (1.08 MB)
Dessin de ligne de produit avec lettres
NAV 100 LED FIL V 41W SVG (19.05 KB)

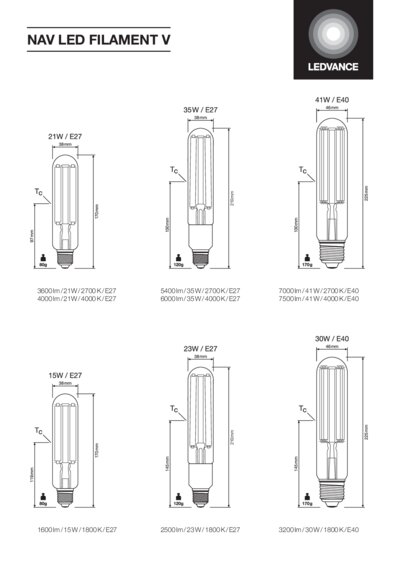

Dessin de produit avec chiffres
NAV100 LED FIL V AMBER SVG (25.32 KB)
Dessin de lignes de produits - technique
NAV 100 LED FIL V 41W SVG (15.09 KB)

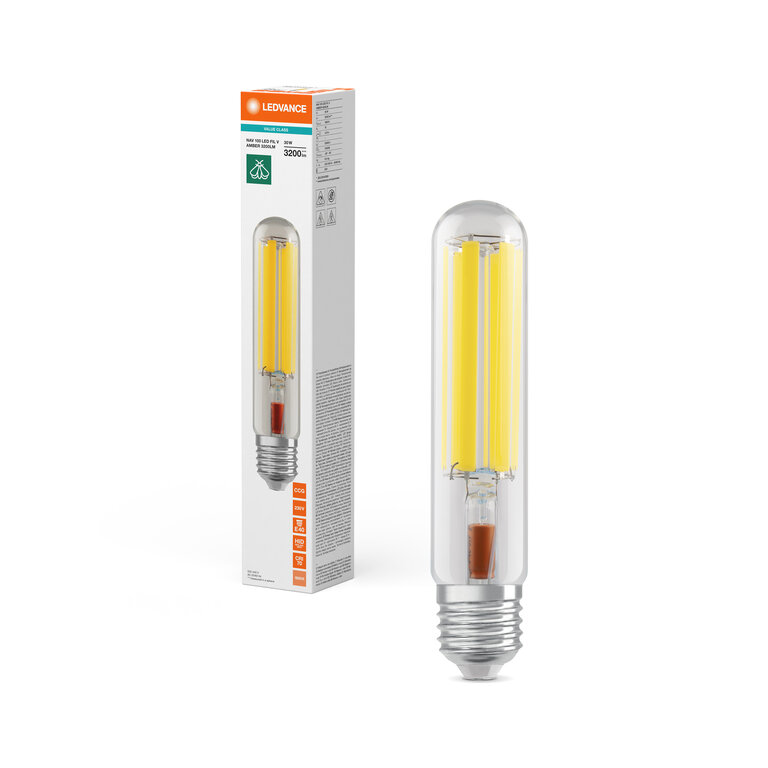

Photo combinée = photo de la beauté du produit + image de l'emballage
FC1 NAV 100 LED V 3200 LM 30W 718 FIL E40 JPG (907.88 KB)

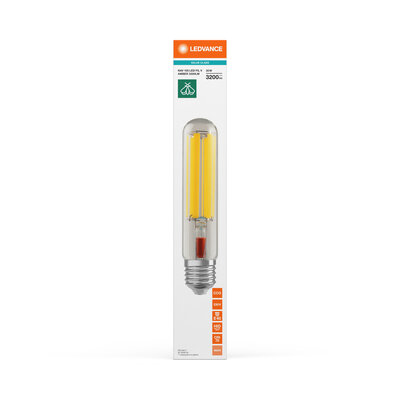

Image de l'emballage, frontale
FC1 NAV 100 LED V 3200 LM 30W 718 FIL E40 JPG (713.1 KB)

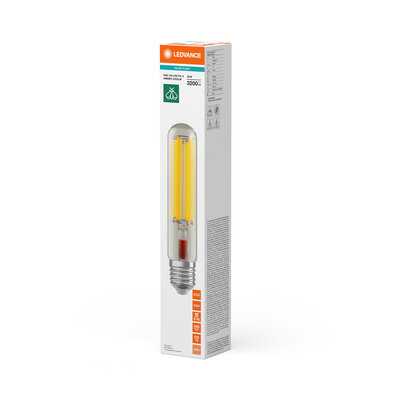

Image d'emballage, spatiale
FC1 NAV 100 LED V 3200 LM 30W 718 FIL E40 JPG (857.46 KB)
Fichier IES (IES)
NAV 100 LED FIL V 3200 LM 30W 718 E40 IES (5.12 KB)
Fichier LDT (Eulumdat)
NAV 100 LED FIL V 3200 LM 30W 718 E40 LDT (4.27 KB)
Fichier UGR (tableau UGR)
NAV 100 LED FIL V 3200 LM 30W 718 E40 PNG (61.45 KB)
Courbe de répartition de la lumière type polaire
NAV 100 LED FIL V 3200 LM 30W 718 E40 SVG (19.99 KB)
EAN Numéro SEG Numéro STK N° EFO
4058075843622 8299625 4803035 3773663
