PL FLEX 625 DALI S 32W 830 U19

PANEL FLEX 625 UGR<19 DALI

GTIN: 4099854276811 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Valaisin soveltuu käytettäväksi VIVARES ja muiden DALI-2 valonohjausjärjestelmien kanssa
Suuri valoteho jopa 5220 lm
Korkea energiansäästö 160 lm/W:n valotehokkuuden ansiosta
Vähäinen kiusahäikäisy (UGR ≤ 19)
Erinomainen värilaadun tasaisuus, SDCM 3
Helppo ja joustava asennus ulkoisen liitäntälaitteen ansiosta
Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
Työkaluton sähköliitäntä työntöliittimen ansiosta
Läpijohdotus mahdollista
Turvavalaistus valaisinkohtaisella akulla mahdollista erikseen hankittavalla LEDVANCE Emergency Conversion Box:n avulla
Enemmän palveluita, kuten energian kulutuksen seuranta ja ylläpito etänä mahdollista DALI-malleissa
7 vuoden takuu

Käyttökohteet

Upotetaan 625 x 625 mm kattojärjestelmään
Korvaa uppoasennettavat valaisimet loistelampuilla
Toimistot, kokoustilat
Vastaanottoalueet, eteisaulat, käytävät, hissit

Tuoteominaisuudet

DALI-2 -valaisin (IoT-ready)
Soveltuu EN 60598-2-22 mukaiseen keskusakustolliseen turvavalaistusjärjestelmään
Käyttöikä (L80/B10): 100 000 h (25 °C), (L90/B10): 50 000 h (25 °C)
5-napainen jousiliitin, soveltuu jopa 5 x 2,5 mm²
Puristettu alumiinirunko, metallikotelo
Kupu polystyreeniä

Tekniset varusteet

Saatavana lisätarvikkeita erilaisiin asennustapoihin
Kytkentäkotelo viisinapaisella liittimellä mukana
Turvakiinnikkeet esiasennettuna
Sisältää ulkoisen ohjauslaitteen
Sopii käytettäväksi erillisen Emergency Conversion Boxin kanssa
Huollettava valaisin: Päivityksiä ja vaihto-osia saatavilla

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	32,00 W ¹⁾
Nimellisjännite	220…240 V
Verkkotaajuus	0/50/60 Hz
Nimellisvirta	150,000 mA
Käynnistysvirtapiikki	4,4 A
Käynnistysvirran aika T_h50	440 µs
Valaisimien enimmäislukumäärä per B16	40
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	41
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	66
Tehokerroin (cos φ)	> 0,90
Harmoninen kokonaissärö (THD)	< 15 %
Iskunkestävyysluokka	II
Toimintatapa	External LED driver -virtalähde

¹⁾ Panel Flex tuoteperhe täytää German BEG ohjelman tekniset vähimmäisvaatimukset valaisimien energiatehokkuuden osalta

Fotometriset tiedot

Valovirta	5160 lm ¹⁾
Valotehokkuus	155 lm/W ¹⁾
Värilämpötila	3000 K
Valon väri (EN 12464-1)	Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi)	> 80
Värilaadun tasaisuus (SDCM)	≤3 sdcm
Matala välkyntä	Kyllä
Välkyntä-arvo Pst LM	<1
Stroboskooppi-ilmiön mitta-arvo SVM	<0.4
Fotometrinen turvallisuusluokka (EN62778)	RG0
Säteilykulma	90 °

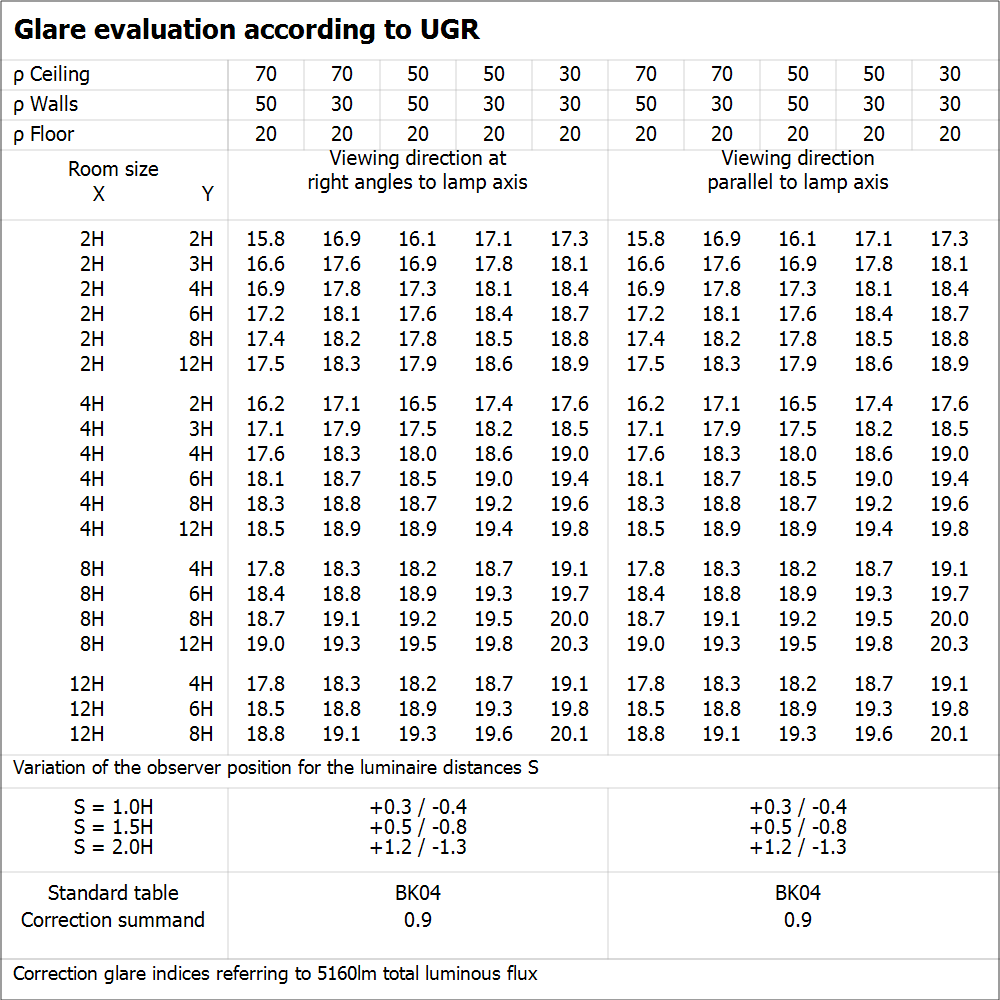

UGR, pitkittäinen	< 19

¹⁾ Panel Flex tuoteperhe täytää German BEG ohjelman tekniset vähimmäisvaatimukset valaisimien energiatehokkuuden osalta

MITAT JA PAINO

Pituus	620,00 mm
Korkeus	32,00 mm
Leveys	620,00 mm
Tuotteen paino	1700,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Valkoinen
Rungon väri	Valkoinen
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polystyrene (PS)
Hehkulankatesti (IEC 60695-2-12)	650 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-10…+50 °C
Varastointilämpötila	-20…+80 °C
Kytkentätapa	Jousiliitin, 5-napainen (L, N, PE, DA+, DA-)
Kotelointiluokka	IP40/IP20
IK-luokka (iskunkestävyys) [PIM]	IK02
Himmennettävä	Kyllä
Type of dimming [GMS]	DALI-2
IoT ready	DALI-tietotyyppien PART 251, 252, 253 tuki ¹⁾
Kiinnitystapa	Upotettu/ripustus/pinta
Asennuspaikka	Kattoon
Käyttöympäristö	Sisäkäyttöön
Asennuspituus	620 mm
Asennusleveys	620 mm
Uppoasennussyvyys	50 mm
Suunnattava	Ei
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

¹⁾ Esineiden internet. Tukee tiedonsiirtoa yhdyskäytävän kautta pilvipohjaisiin valvonta-alustoihin, kuten LEDVANCE VIVARES Cloudiin.

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	100000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	100000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	50000 h
Kytkentäkertojen määrä	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Toisiovirta	750 mA
Liitäntälaite - toisiorippelivirta	< 5 %
Liitäntälaite - pituus	110 mm
Liitäntälaite - leveys	75 mm
Liitäntälaite - korkeus	25 mm
Suositeltu liitäntälaite	OTi DALI 50/220...240/1A4 NFC

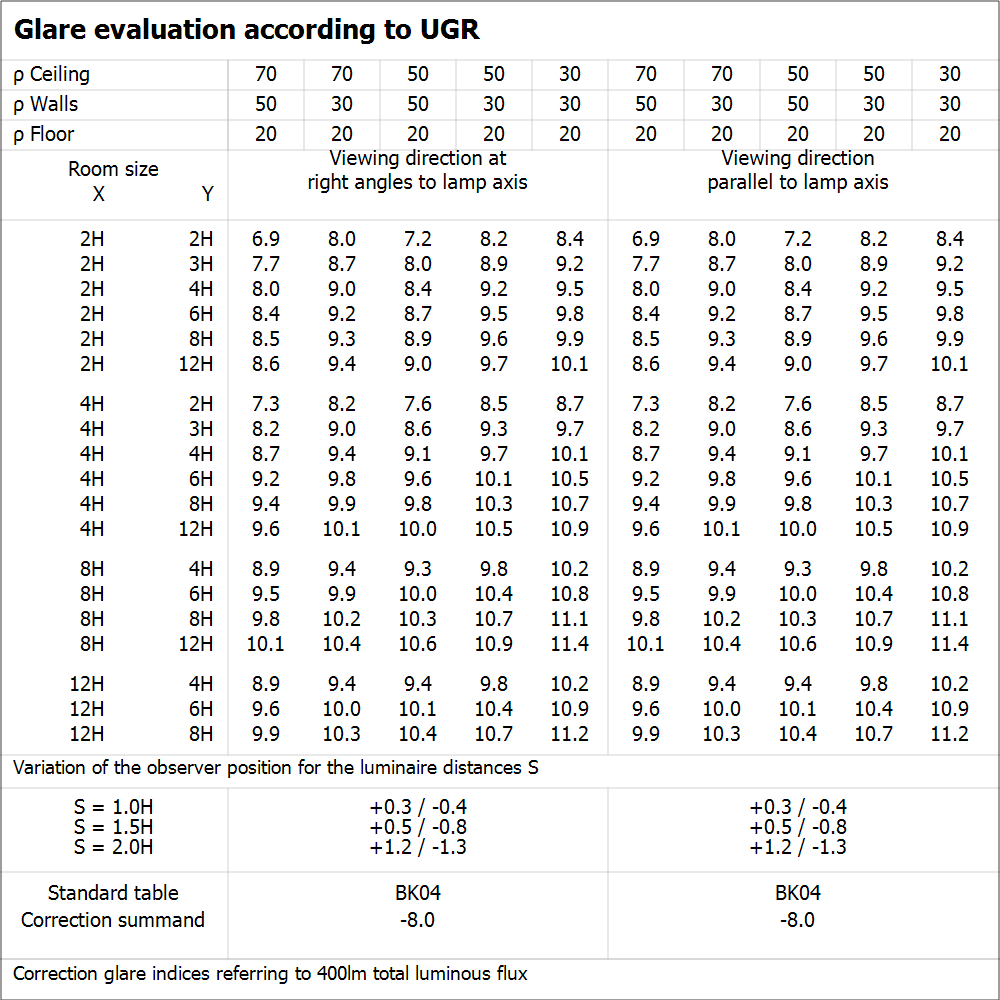

TURVAVALAISTUS

Turvavalaistuksen tyyppi (EL)	Valinnainen EL-yksikkö (akku ja ohjain) hajautettuun käyttöön saatavilla erikseen, Sisältää EL-sertifioidun ohjaimen (0 Hz / DC-käyttö keskusakkukäyttöä varten)
Teho turvavalaistustilassa	6 W
Valovirta turvavalaistustilassa	700 lm

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, ENEC, UKCA, EAC, EPD, EL
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei
Led-moduuli vaihdettavissa	Kuluttajan/loppuasiakkaan toimesta

MUUT LISÄTIEDOT

Lisätty toiminto

VIVARES

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Additional info can be provided per individual request

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4099854276811	Yksikköpakkaus 1	35 mm x 625 mm x 710 mm	2374.00 g	15.53 dm³
4099854276828	Kuljetuslaatikko 4	737 mm x 179 mm x 657 mm	10818.00 g	86.67 dm³

Tuotekuva	Tuotenimi	EAN
	DR DS-P- 32/220-240/750 PL FLEX 625	4058075843691
	PANEL 625 RECESSED MOUNT FRAME	4058075402904
	EM CONVERSION BOX	4058075237025
	PANEL Suspension Kit	4058075402928
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	OTi DALI 50/220...240/1A4 NFC	4062172061889
	PANEL 625 SURFACE MOUNT KIT H75	4058075472938
