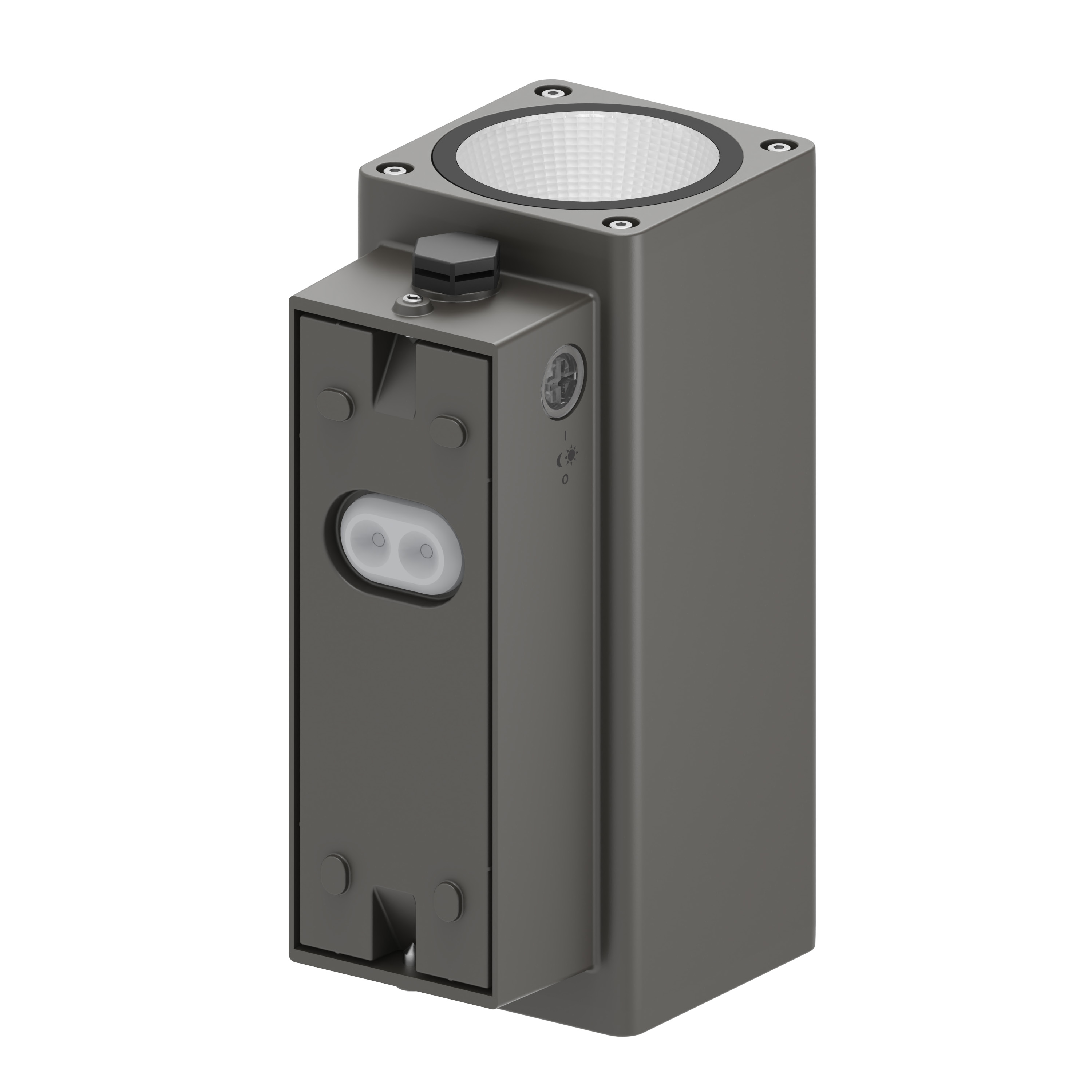

URBAN WALL VARIO

UB WALL VARIO SQ P 29W ML 83040 GY

GTIN: 4099854659782 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Erittäin monipuolinen luminaire Kaikenkattava ominaisuuspaketti moniin valaistustehtäviin
  • Upea teollinen muotoilu suljetun ja tyylikkään muotoilun ansiosta
  • Kestävä ja lujatekoinen, valmistettu korkealaatuisista materiaaleista, sopii ulkokäyttöön myös vaativissa ympäristöolosuhteissa
  • Energiatehokas valittavien tehoportaiden ja päivänvalotunnistuksen ansiosta (ei DALI-malleissa)
Käyttökohteet
  • Ulkokäyttö (IP65)
  • Seinäasennus
  • Julkisivuvalaistus
  • Hotellin sisäänkäyntialue
  • Kävelytievalaistus
  • Liike-, teollisuus- ja asuinalueet
Tuoteominaisuudet
  • Monivärinen: 2 eri värilämpötilaa valittavissa integroidulla kytkimellä
  • Moniluumeninen: tehon valinta 3 vaiheessa (100 %, 70 %, 50 %) integroidulla kytkimellä (päälle/pois-versiot).

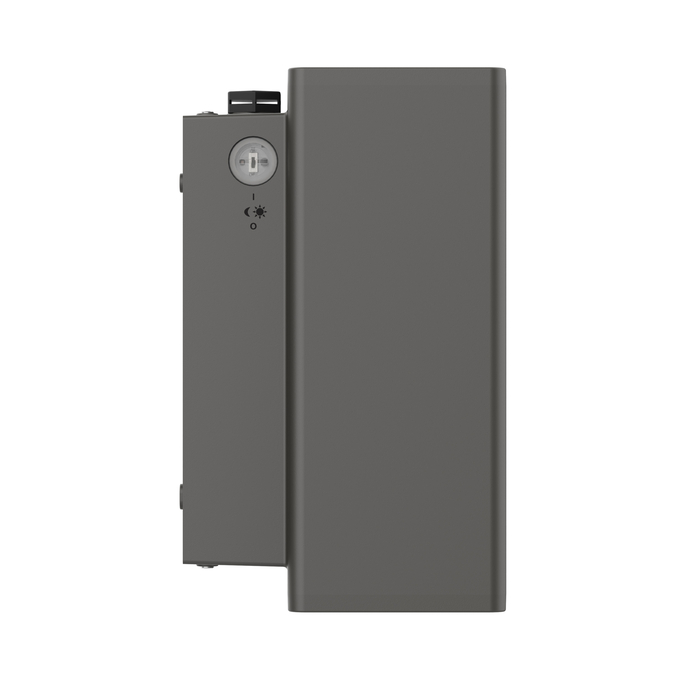

  • Päivä-/yöanturi: Automaattinen päälle- ja poiskytkentä päivänvalotunnistuksen avulla (päälle/pois-versiot).
  • Valittava valonlähde (ylös- ja/tai alaspäin) integroidulla kytkimellä
  • Säteilykulman valinta vaihdettavilla heijastimilla: leveä valokeila 55° (esiasennettu) / kapea valokeila 30° (sisältää lisävarusteen).
  • Kotelointiluokka: IP65
  • Korroosionkestävyys C4 perustuu 1 000 tunnin suolasumutestiin
  • Integroitu huohotin estämään kondenssin syntymistä valaisimen sisälle
  • Saatavilla kotelon väreissä: harmaa (kuten RAL7022) ja musta (kuten RAL9017)
Tekniset varusteet
  • Vaihdettavat heijastimet, joissa on kapea valokeila (30°), sisältyvät hintaan
Turvallisuustiedot
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Varoitus, sähköiskun vaara.
  • Suojausluokan I tuote. Kaikki sähköä johtavat metalliset kotelon osat, jotka voivat ottaa vastaan ​​jännitettä käytön tai huollon aikana vian sattuessa, on kytkettävä jatkuvasti suojamaadoitusjohtimeen.
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 29 W / 22 W / 14,5 W 1)
Nimellisjännite 220…240 V
Verkkotaajuus 50/60 Hz
Nimellisvirta 135,000 mA
Käynnistysvirtapiikki 40.6 A
Käynnistysvirran aika Th50 3.5 µs
Valaisimien enimmäislukumäärä per B16 18
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 14
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 23
Tehokerroin (cos φ) > 0,9
Harmoninen kokonaissärö (THD) < 20 %
Iskunkestävyysluokka I
Syöksyvirrankestävyys L - N välillä 1000 V
Toimintatapa Elektroninen liitäntälaite
1) Mahdolliset valovirta ja tehotiedot löytyvät taulukosta
Fotometriset tiedot
Valovirta 2900 lm / 2280 lm / 1530 lm 1)
Valotehokkuus 100 lm/W / 104 lm/W / 106 lm/W 1)
Värilämpötila 3000 K / 4000 K
Valon väri (EN 12464-1) Lämpimän valkoinen, Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) ≤3 sdcm
Valovoima 1880 cd
Välkyntä-arvo Pst LM < 1
Stroboskooppi-ilmiön mitta-arvo SVM < 0.4
Fotometrinen turvallisuusluokka (EN62778) RG1
Säteilykulma 55 °
1) Mahdolliset valovirta ja tehotiedot löytyvät taulukosta
Adjustable attributes
Nimellisteho Värilämpötila Valovirta Valotehokkuus
29W 4000K 2900lm 100lm/W
29W 3000K 2740lm 94lm/W
22W 4000K 2280lm 104lm/W
22W 3000K 2150lm 98lm/W
14.5W 4000K 1530lm 106lm/W
14.5W 3000K 1450lm 100lm/W
MITAT JA PAINO
Pituus 150,00 mm
Korkeus 250,00 mm
Leveys 100,00 mm
Tuotteen paino 2700,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Grey
Rungon väri Grey
RAL-värikoodi RAL 7022
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Karkaistu lasi
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -40…+45 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Liitin, 3-napainen (L, N, PE)
Kotelointiluokka IP65
IK-luokka (iskunkestävyys) [PIM] IK08
Korroosionkestävyysluokka (EN 12944) C4
Himmennettävä Ei
Kiinnitystapa Pinta
Asennuspaikka Seinään
Käyttöympäristö Ulkokäyttöön
Mukana valonlähde Kyllä
Vaihdettava valonlähde Kyllä
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 109000 h 1)
Käyttöikä L80/B10 @ 25 °C 100000 h 1)
Käyttöikä L90/B10 @ 25 °C 100000 h
Kytkentäkertojen määrä 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 700 mA
TUNNISTIN
Tunnistintyyppi Valokenno
Tunnistintekniikka Valokenno
TURVAVALAISTUS
Turvavalaisimen testaustapa Ei ole
SERTIFIKAATIT JA STANDARDIT
Standardit CE, UKCA, ENEC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Vain ammattilaisen toimesta
MUUT LISÄTIEDOT
Tuotehuomautus Available from December 2025
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854659782 Yksikköpakkaus
1		 146 mm x 192 mm x 366 mm 3056.00 g 10.26 dm³
4099854659799 Kuljetuslaatikko
4		 398 mm x 305 mm x 394 mm 12987.00 g 47.83 dm³
Käyttöohje / turvallisuusohjeet
G11245508 URBAN WALL VARIO
PDF (3.65 MB)
Lakitiedot
Safety Insert G11205497
PDF (178.17 KB)
Lakitiedot
G11251185_LI_MF_T
PDF (846.77 KB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
G11260315_LSI INSERT_UB WALL VARIO
PDF (2.21 MB)
Vaatimustenmukaisuusvakuutukset
URBAN WALL VARIO
PDF (447.3 KB)

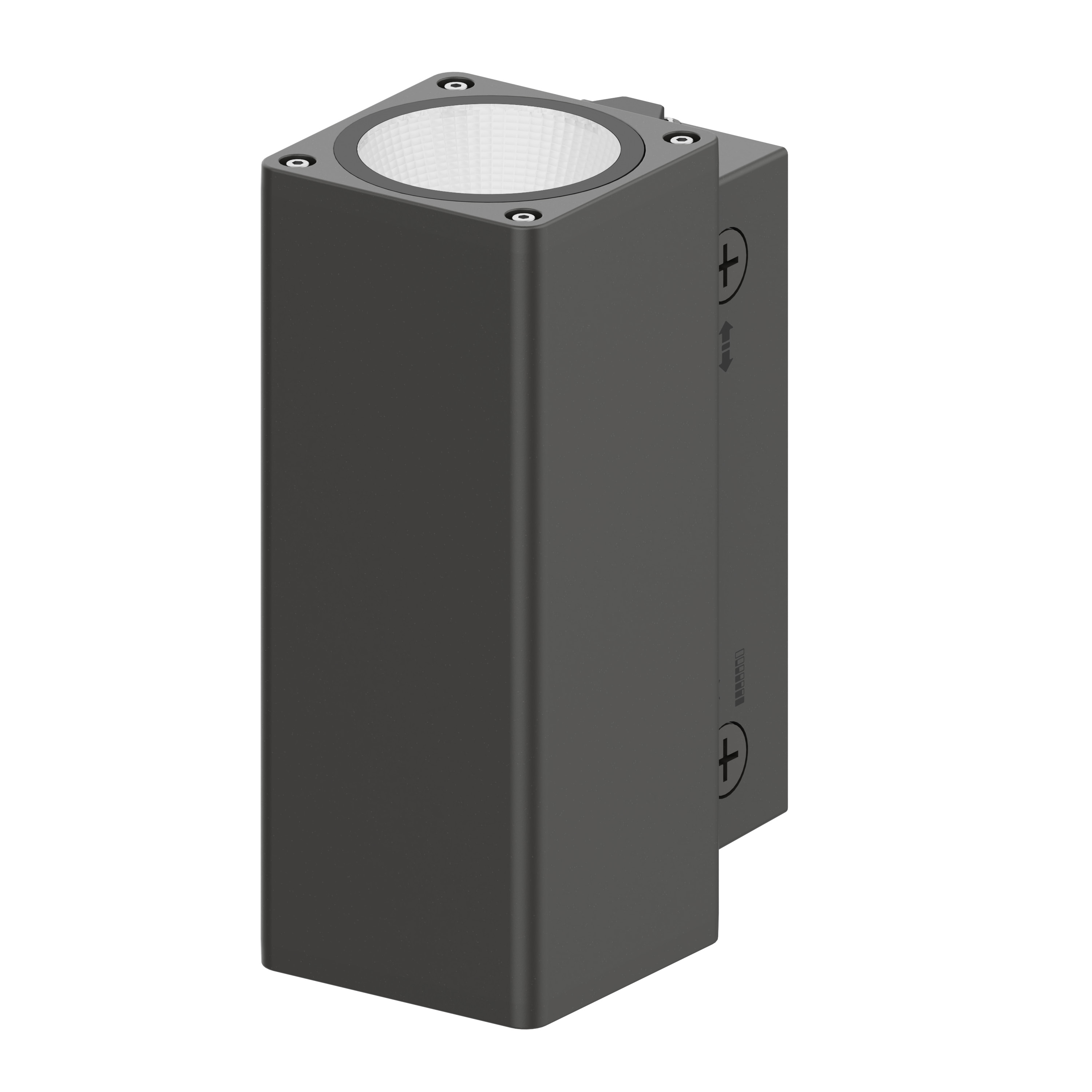

Tuotekuva: valkoinen tausta, diagonaali
URBAN WALL VARIO
JPG (407.12 KB)
Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
URBAN WALL VARIO
JPG (427.56 KB)
Tuotekuva: valkoinen tausta, pystyasennossa
URBAN WALL VARIO
JPG (449.48 KB)
Tuotelinjapiirros kirjaimilla
UB WALL VARIO SQ P
SVG (26.51 KB)
Tuotelinjapiirros numeroilla
UB WALL VARIO SQ P
SVG (29.06 KB)
Tuotelinjapiirros - tekninen
UB WALL VARIO SQ P
SVG (20.08 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 830 GY 30D Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 830 GY 30D Up Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 830 GY 55D Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 830 GY 55D Up Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 840 GY 30D Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 840 GY 30D Up Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 840 GY 55D Down
IES (14.43 KB)
IES-tiedosto (IES)
UB WL VARIO SQ 29W ML 840 GY 55D Up Down
IES (14.43 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 830 GY 30D Down
LDT (10.6 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 830 GY 30D Up Down
LDT (12.27 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 830 GY 55D Down
LDT (10.61 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 830 GY 55D Up Down
LDT (12.42 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 840 GY 30D Down
LDT (10.71 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 840 GY 30D Up Down
LDT (9.88 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 840 GY 55D Down
LDT (9.6 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO SQ 29W ML 840 GY 55D Up Down
LDT (9.9 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 830 GY 30D Down
PNG (60.27 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 830 GY 30D Up Down
PNG (61.93 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 830 GY 55D Down
PNG (61.39 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 830 GY 55D Up Down
PNG (62.66 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 840 GY 30D Down
PNG (60.01 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 840 GY 30D Up Down
PNG (61.73 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 840 GY 55D Down
PNG (62.16 KB)
UGR-tiedosto (UGR-taulukko)
UB WL VARIO SQ 29W ML 840 GY 55D Up Down
PNG (62.68 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 830 GY 30D Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 830 GY 30D Up Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 830 GY 55D Down
SVG (15.43 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 830 GY 55D Up Down
SVG (15.43 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 840 GY 30D Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 840 GY 30D Up Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 840 GY 55D Down
SVG (15.43 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO SQ 29W ML 840 GY 55D Up Down
SVG (15.43 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 830 GY 30D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 830 GY 30D Up Down
SVG (18.81 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 830 GY 55D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 830 GY 55D Up Down
SVG (19.71 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 840 GY 30D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 840 GY 30D Up Down
SVG (18.81 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 840 GY 55D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO SQ 29W ML 840 GY 55D Up Down
SVG (19.71 KB)
CAD STEP 3D
UB WALL VARIO SQ
STEP (651.43 KB)
Sovelluskuvat Getty

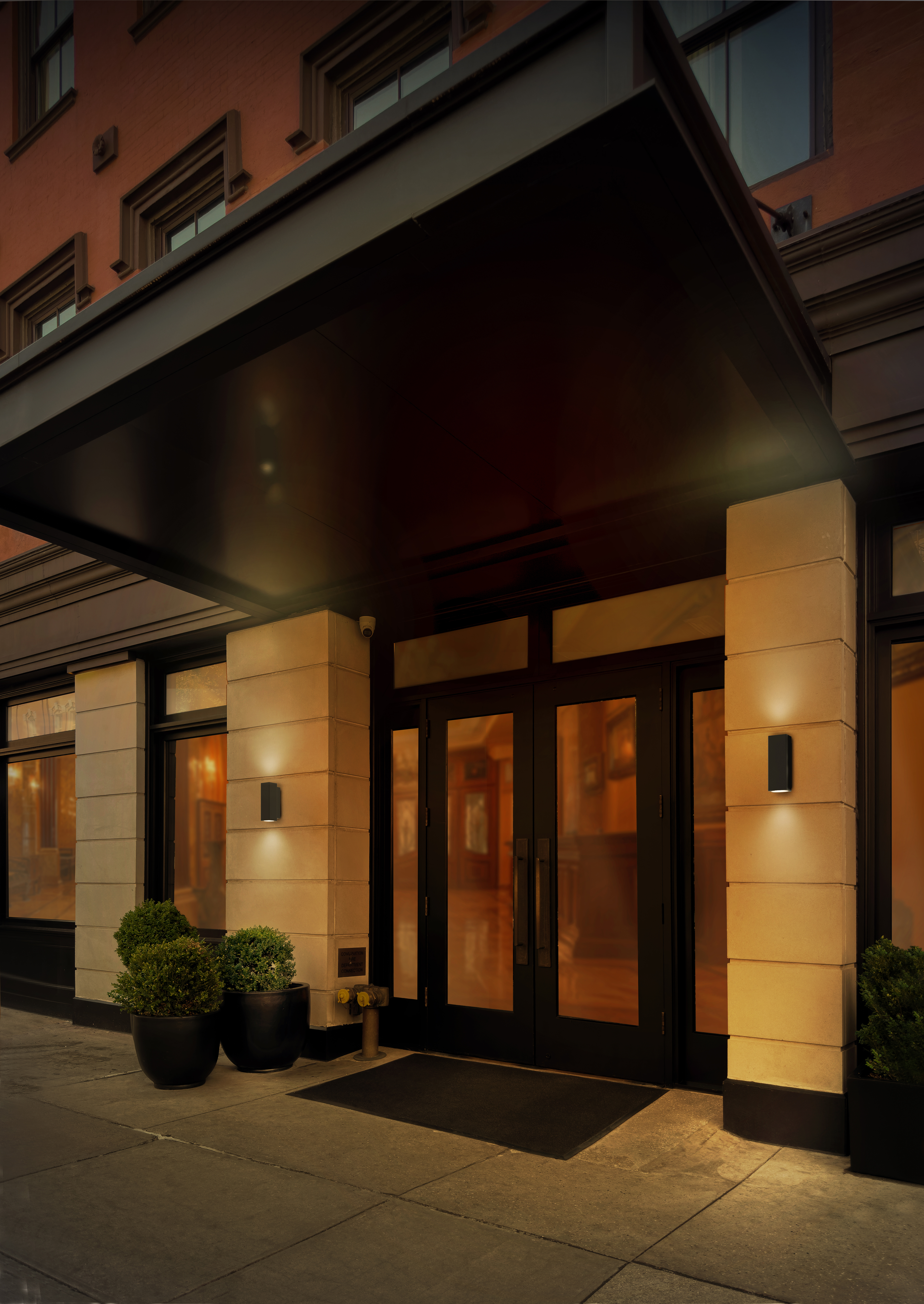

URBAN WALL VARIO hotel entrance
