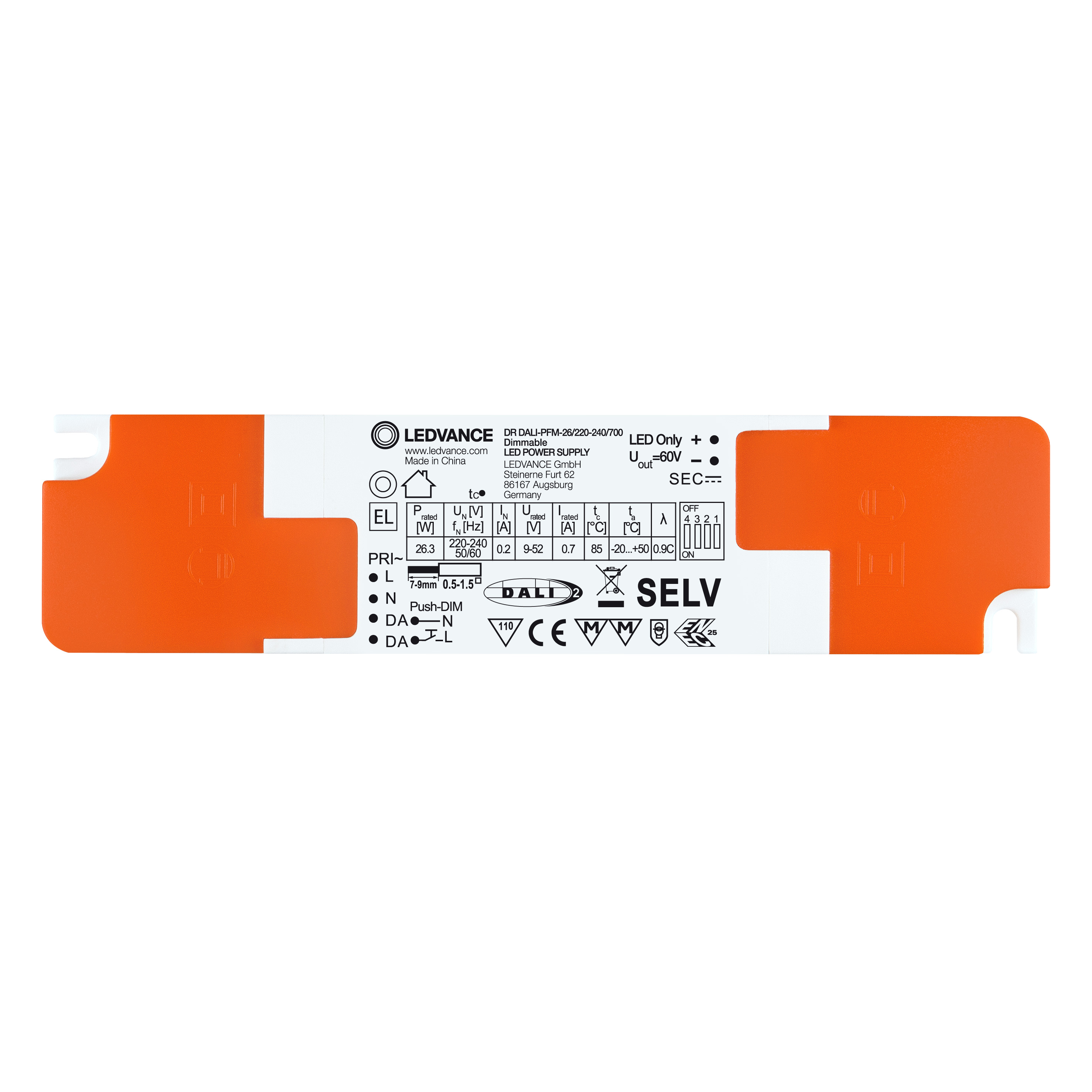

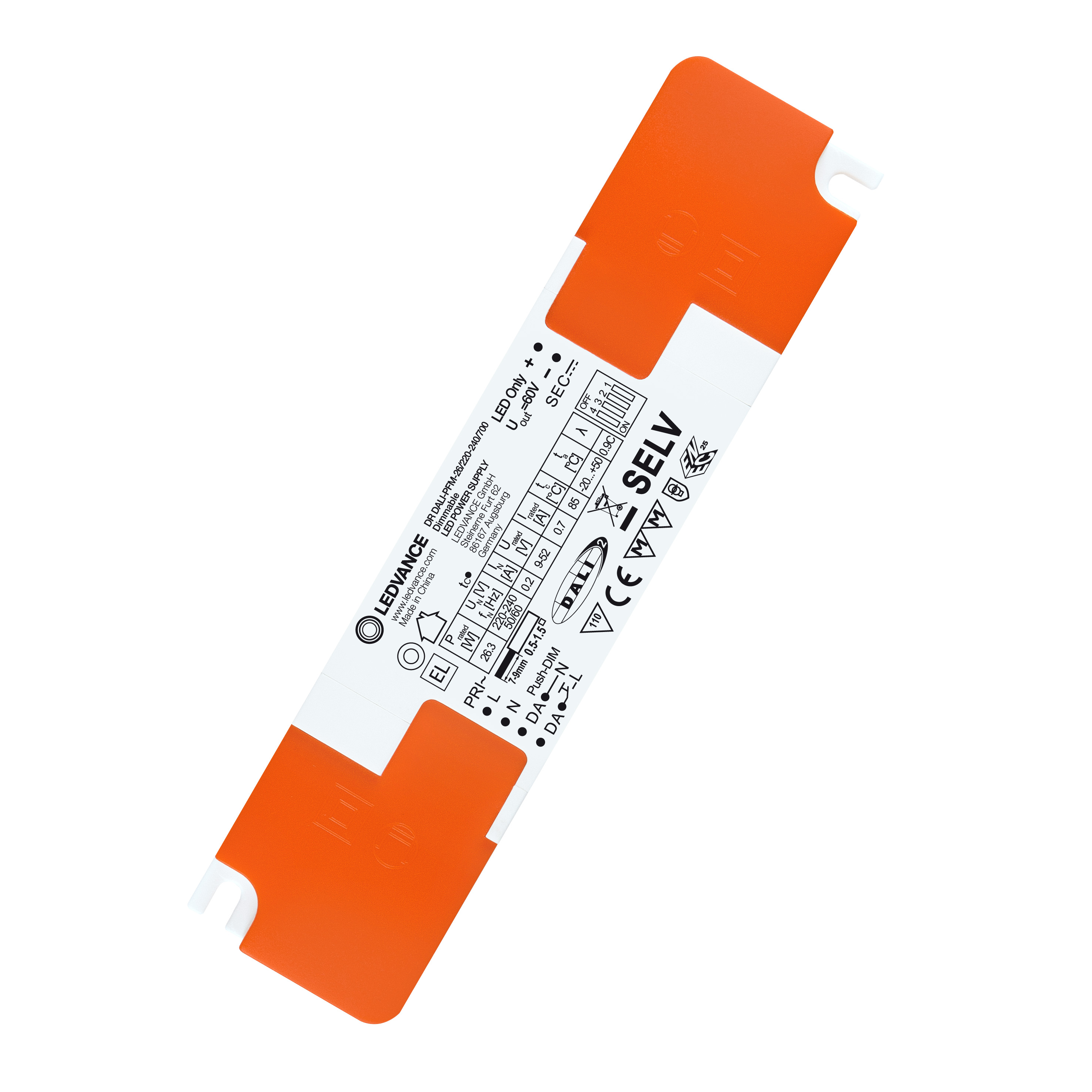

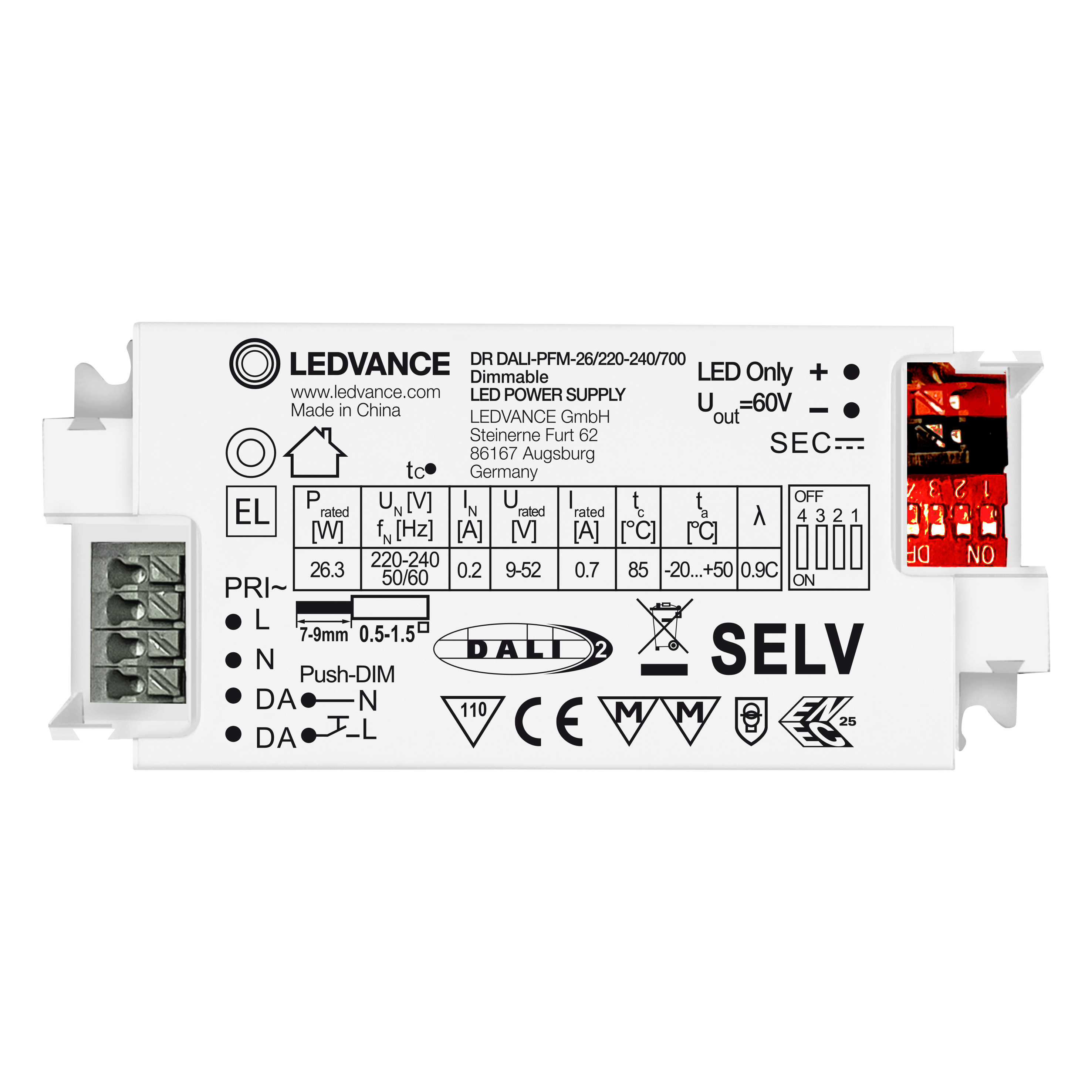

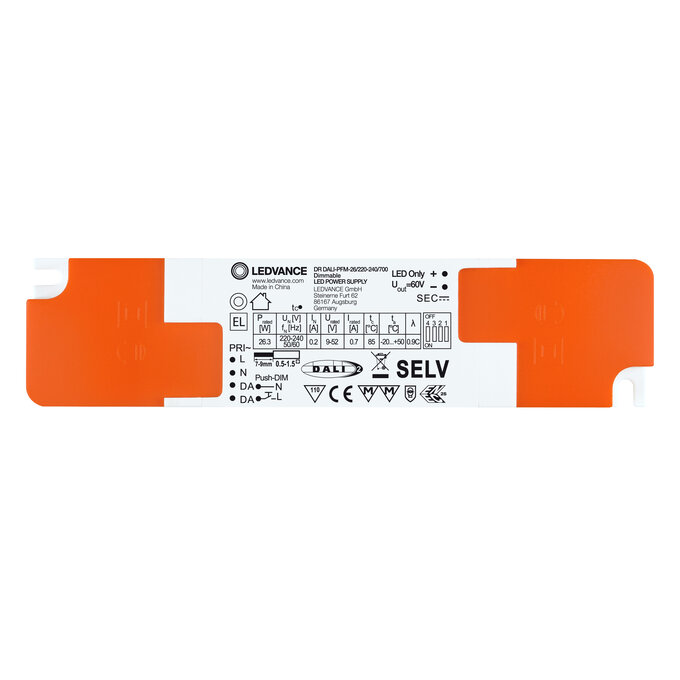

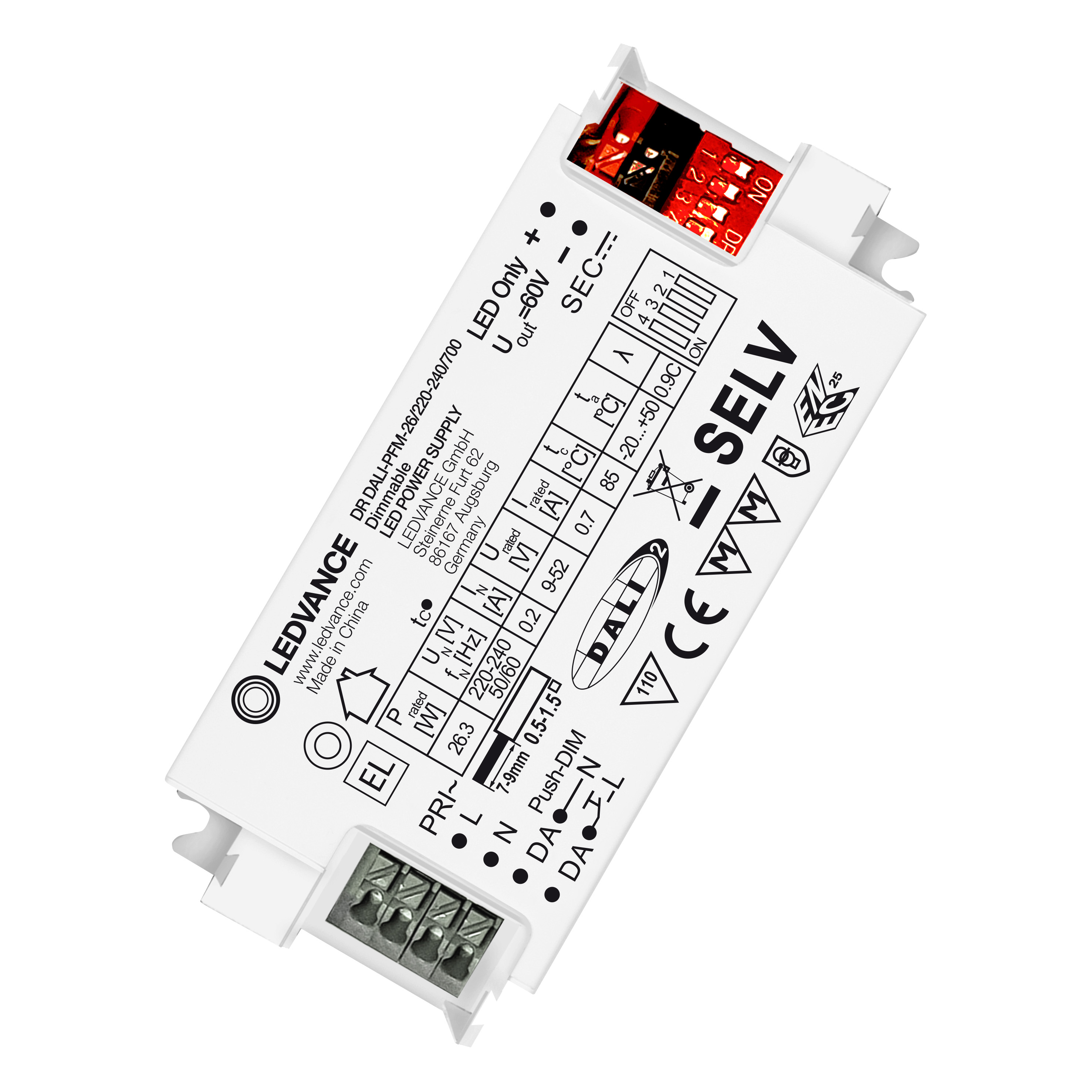

DR DALI-PFM -26/220-240/700

Phase out

LED DRIVER DALI PERFORMANCE

GTIN: 4058075421882 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Alhaisen välkynnän ansiosta korkea valon laatu ja visuaalinen mukavuus
Mahdollista himmentää helposti painonapilla (PushDIM)
Laaja himmennysalue 1…100 %
Soveltuu turvavalaistukseen
5 vuoden takuu

Käyttökohteet

Sopii SELV-jännitteisiin valaisimiin
Sopii käytettäväksi turvavalojärjestelmissä (tasavirtayhteensopiva)
Installation via Cable Clamp Kit possible (depending on version of product)
Jonovalaistus toimistoihin, opetustiloihin, varastotiloihin ja myymälöihin

Tuoteominaisuudet

1-kanavainen DALI-2 sertifioitu LED-virtalähde
Syöttöjännite: 220…240 V
Käyttö on turvallista SELV-jännitteen ansiosta: < 60 V
Saatavilla virta-alueella: jopa 1 400 mA
Asennustapa: yksittäinen ja sisäänrakennettu

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellinen toisioteho	26 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	9…52 V ²⁾
Syöttöjännite AC	198…264 V ³⁾
Tasajännite	196…245 V
U-OUT (toimintajännite)	60 V
Virtatyyppi	Tasavirta (DC)
Nimellisvirta	176 mA
Nimellinen toisiovirta	700 mA ⁴⁾
Käynnistysvirtapiikki	30 A
Toisiovirran toleranssi	±5 %
Rippelivirta (100 Hz)	+/- 5 %
Verkkotaajuus	0/50/60 Hz
Harmoninen kokonaissärö (THD)	< 10 % ⁵⁾
Tehokerroin (cos φ)	0,95 ⁶⁾
Liitäntälaitteen hyötysuhde	86 % ⁷⁾
Tehohäviö	7 W ⁸⁾
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	13
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	21
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	34
Max. Jännitepiikki välillä L/N ja PE	2 kV
Syöksyvirrankestävyys L - N välillä	1 kV
Galvaaninen eristys	SELV
Toimintataajuus	0/50/60 Hz
Häviöteho valmiustilassa	< 0.5 W

¹⁾ Osakuorma 1,35…26,3 W
²⁾ Nimellistehon sisällä
³⁾ Sallittu jännitealue
⁴⁾ ±5%
⁵⁾ Täydellä kuormalla, 220…240 V, 50 Hz
⁶⁾ Täydellä kuormalla 230 V
⁷⁾ Täydellä kuormalla ja 230 V
⁸⁾ Suurin sallittu LED-kuorma 33 W

MITAT JA PAINO

Pituus	90,00 mm
Kiinnitysreikien etäisyys, pituus	90 mm
Leveys	44,00 mm
Leveys (sis. pyöreät valaisimet)	44.00 mm
Korkeus	32,00 mm
Korkeus (sis. sylinterivalaisimet)	32.00 mm
Syöttöjohtimien poikkipinta-ala	0,5…1,0 mm²
Ulostulojohtimien poikkipinta-ala	0,5…1,0 mm²
Esijohdotettu	Ei
Syöttöjohtimien kuorintapituus	6…7 mm
Ulostulojohtimien kuorintapituus	6…7 mm
Tuotteen paino	115,00 g

VÄRIT JA MATERIAALIT

Tuotteen väri	valkoinen
Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+50 °C
Tc-mittauspisteen enimmäislämpötila	85 °C
Kotelon korkein lämpötila	110 °C
Käyttölämpötila-alue	-20…+50 °C
Sallittu ilman kosteusprosentti	5…85 % ¹⁾

¹⁾ Enintään 56 päivää/vuosi 85 %:lla

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

50000 h ¹⁾

¹⁾ Enimmäis-Tc-lämpötilalla 10 % kuolleisuus

MUUT LISÄTIEDOT

Kapsuloitu

Kyllä

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	DALI-2
Himmennysalue	1…100 %
Ylikuumenemissuoja	Kyllä
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä
Voi käyttää ilman kuormaa toisiopuolella	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m
Sopii valaisimiin, joiden kotelointiluokka	I, II
Soveltuu turvavalaistukseen	Kyllä
Kytkentätapa, lähtö	Jousiliitin

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CE, CB, ENEC
Standardit	EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti
Iskunkestävyysluokka	I
Kotelointiluokka	IP00

LOGISTISET TIEDOT

Varastointilämpötila

-40…+85 °C

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)
