DR DS-PFM -30/220-240/700

Phase out

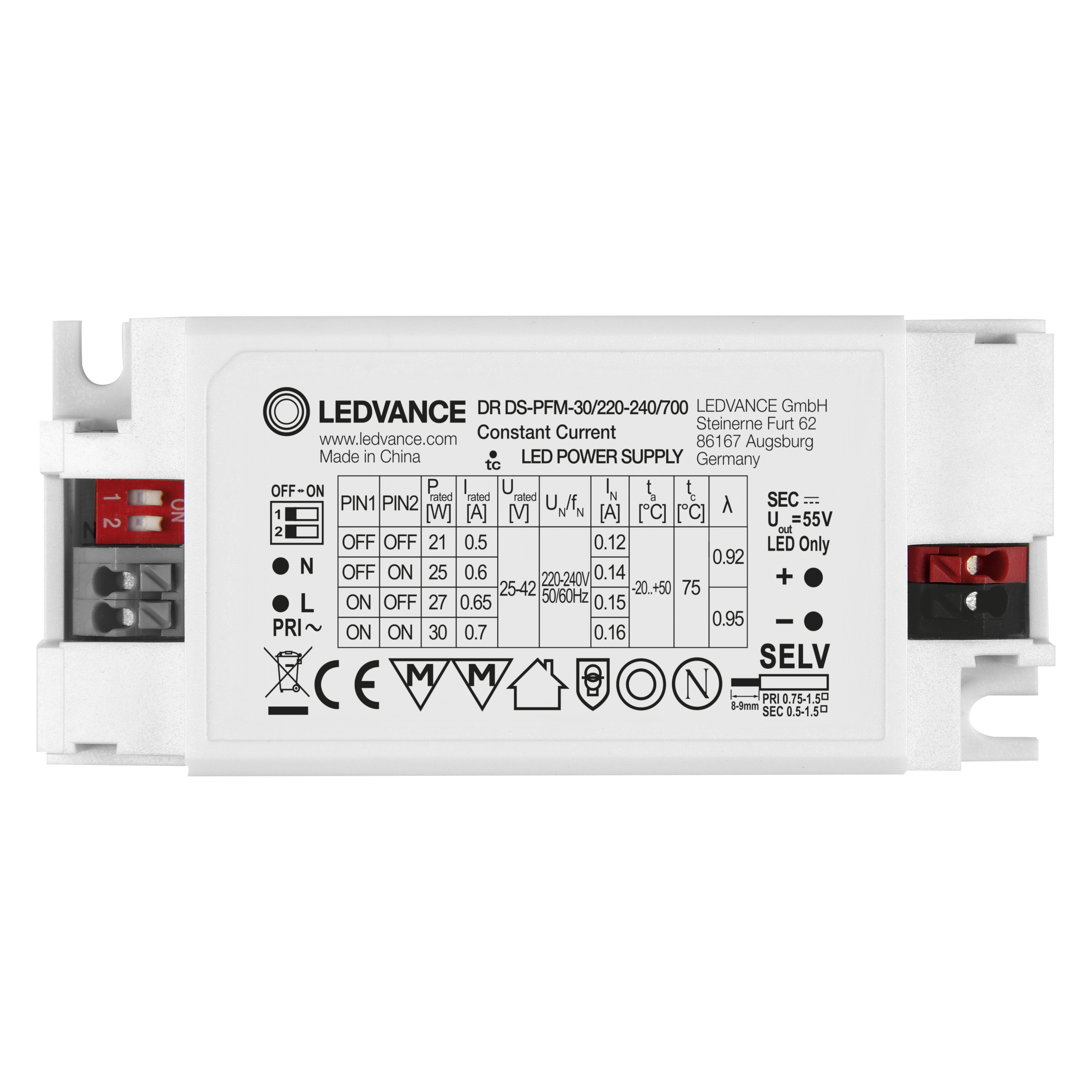

LED DRIVER DIP-SWITCH

GTIN: 4058075239777 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Monitehoinen, soveltuu eritehoisille LED TUBE EXTERNAL -valoputkille. Sopiva virta tulee valita DIP-kytkimistä
Alhaisen välkynnän ansiosta korkea valon laatu ja visuaalinen mukavuus
5 vuoden takuu
Ohut kotelointi kapeisiin asennuksiin
Erittäin tehokas ja luotettava

Käyttökohteet

Sopii LED-valaisimille ja LED-moduuleille
Soveltuu suojausluokan I ja II valaisimille
SELV-asennuksiin sisätiloissa
Toimistot, ostoskeskukset, sairaalat, ravintolat, hotellit
Soveltuu monenlaisiin valaisimiin (virran valinta dip-kytkimillä)

Tuoteominaisuudet

Saatavilla 20 W, 30 W, 40 W
Puolikiinteä asennus vedonpoistinkotelon avulla
Elinikä: jopa 50 000 h (maks. Tc-lämpötila)
Kotelointiluokka: IP20
Low ripple current < 5%
Syöttöjännite: 220…240 V
Käyttötaajuus: 50/60 Hz
Turvallisuus vastaa standardeja EN 61347-1, 61347-2-3, 61347-2-13, 62384
Immuniteetti EN 61547:n mukaan

Tekniset varusteet

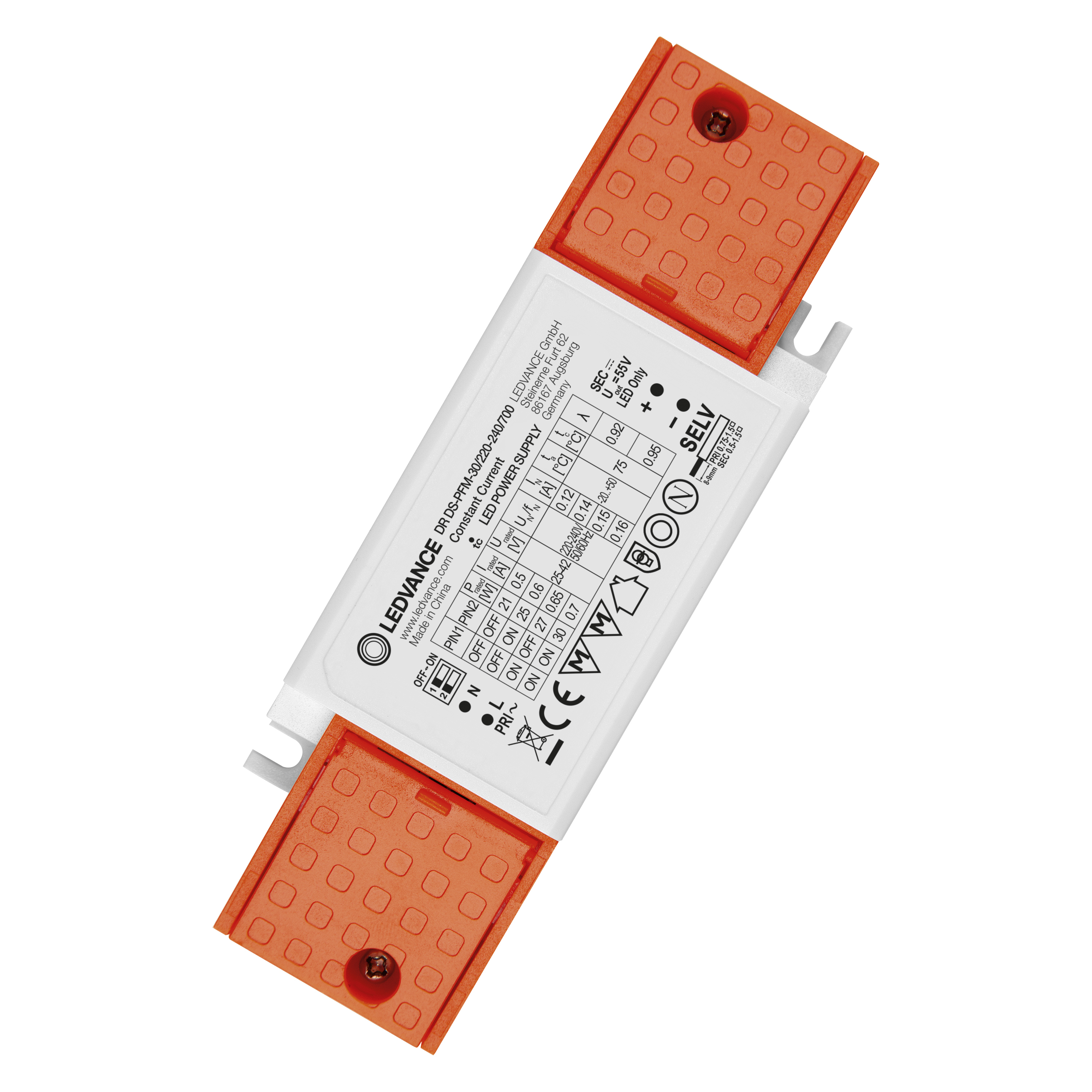

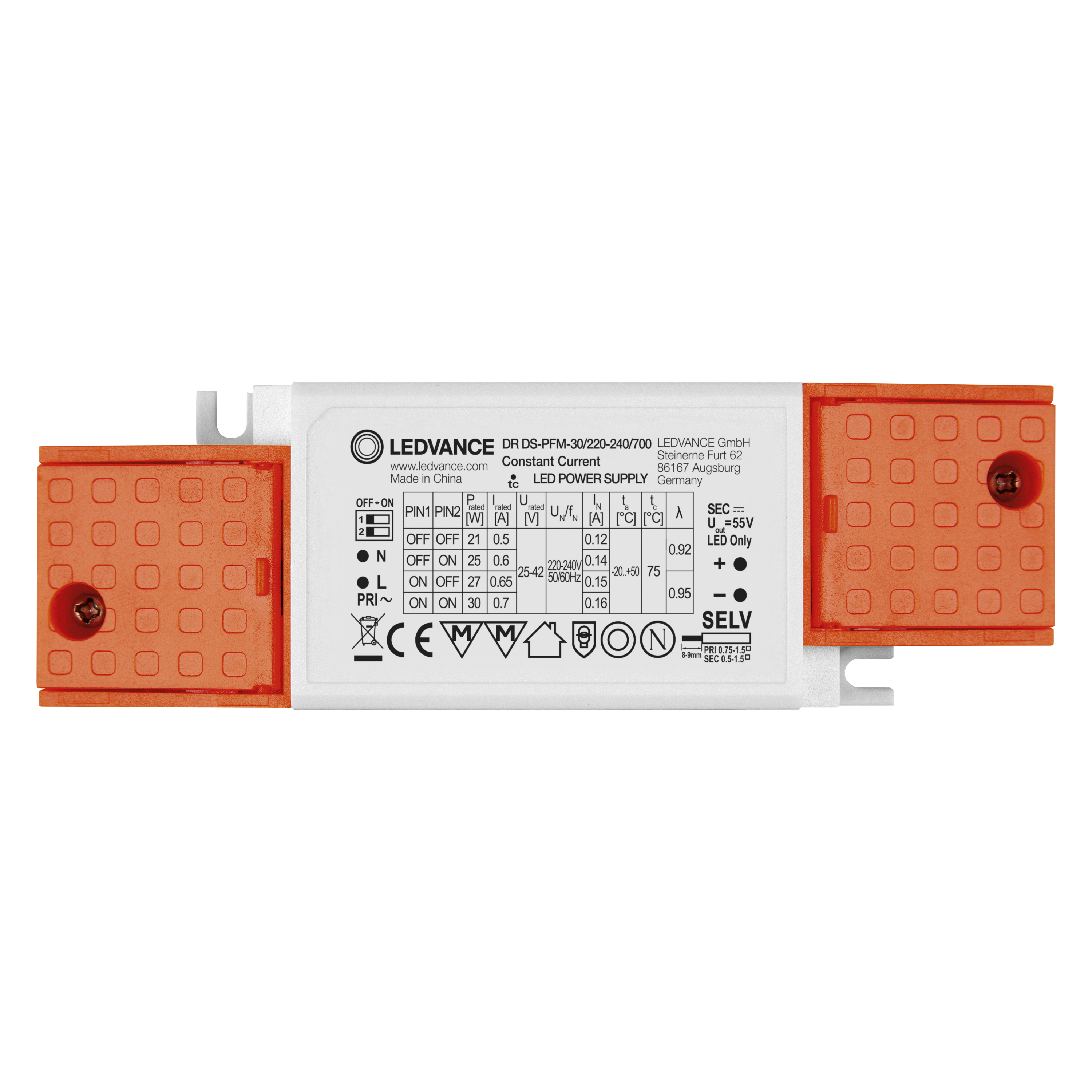

Vedonpoistinkotelo, jolla varmistetaan kaapelien kiinnitys

Turvallisuustiedot

Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.
Katkaise verkkovirta ennen asennusta.
Älä avaa koteloa.

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellinen toisioteho	30 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	25…42 V ²⁾
Syöttöjännite AC	198…264 V ³⁾
U-OUT (toimintajännite)	55 V
Virtatyyppi	Tasavirta (DC)
Nimellisvirta	160 mA
Nimellinen toisiovirta	500 mA, 600 mA, 650 mA, 700 mA ⁴⁾
Käynnistysvirtapiikki	30 A
Toisiovirran toleranssi	±5 %
Rippelivirta (100 Hz)	< 5 %
Verkkotaajuus	50…60 Hz
Harmoninen kokonaissärö (THD)	15 % ⁵⁾
Tehokerroin (cos φ)	0,95 ⁶⁾
Liitäntälaitteen hyötysuhde	88 % ⁷⁾
Tehohäviö	3,5 W ⁸⁾
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	11
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	17
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	27
Syöksyvirrankestävyys L - N välillä	1 kV
Galvaaninen eristys	SELV

¹⁾ Osakuorma 13…29 W
²⁾ Enintään 55 V
³⁾ Sallittu jännitealue
⁴⁾ ±10%
⁵⁾ Täydellä kuormalla, 220…240 V, 50 Hz
⁶⁾ Täydellä kuormalla 230 V
⁷⁾ Täydellä kuormalla ja 230 V
⁸⁾ Suurin sallittu LED-kuorma 30 W

MITAT JA PAINO

Pituus	98,00 mm
Kiinnitysreikien etäisyys, pituus	88,0 mm
Leveys	44,00 mm
Leveys (sis. pyöreät valaisimet)	44.00 mm
Korkeus	30,00 mm
Korkeus (sis. sylinterivalaisimet)	30.00 mm
Syöttöjohtimien poikkipinta-ala	0.75…1.5 mm²
Ulostulojohtimien poikkipinta-ala	0.5…1.5 mm²
Esijohdotettu	Ei
Syöttöjohtimien kuorintapituus	8.0…9.0 mm
Ulostulojohtimien kuorintapituus	8.0…9.0 mm
Tuotteen paino	124,00 g

VÄRIT JA MATERIAALIT

Tuotteen väri	valkoinen
Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+50 °C
Tc-mittauspisteen enimmäislämpötila	75 °C
Kotelon korkein lämpötila	95 °C
Käyttölämpötila-alue	-20…+50 °C
Sallittu ilman kosteusprosentti	10…90 % ¹⁾

¹⁾ Enintään 56 päivää/vuosi 90 %:lla

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

50000 h ¹⁾

¹⁾ Enimmäis-T_c = 75°C / 10% vikaantumisosuus

MUUT LISÄTIEDOT

Kapsuloitu

MUUT OMINAISUUDET

Himmennettävä	Ei
Himmennystapa	Ei himmennettävissä
Ylikuumenemissuoja	Ei
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m
Sopii valaisimiin, joiden kotelointiluokka	II
Soveltuu turvavalaistukseen	Ei
Kytkentätapa, lähtö	Jousiliitin

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	Nemco, CE
Standardit	EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti
Iskunkestävyysluokka	II
Kotelointiluokka	IP20

LOGISTISET TIEDOT

Varastointilämpötila

-20…+75 °C

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075239777	Yksikköpakkaus 1	106 mm x 47 mm x 37 mm	133.00 g	0.18 dm³
4058075239784	Kuljetuslaatikko 10	235 mm x 205 mm x 80 mm	1544.00 g	3.85 dm³
4058075254787	Kuljetuslaatikko 50	460 mm x 245 mm x 245 mm	8153.00 g	27.61 dm³
