CV Power supplies 24 V

OT SLIM 30/220-240/24

GTIN: 4062172135733 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • Installation in cold and hot environments
  • Very stable output power
  • High electronical reversible short-circuit, overload, overtemperature protection
  • Independent installation possible
Käyttökohteet
  • Facades, public squares, cruise ships
  • Signage
  • Suitable for indoor and outdoor installations
Tuoteominaisuudet
  • Type of protection: IP20
  • Wide operating temperature range: -20…+50 °C
  • Lifetime: up to 50,000 h (temperature at max. tc )
SÄHKÖTEKNISET TIEDOT
Nimellisteho 35,00 W
Nimellinen toisioteho 30 W
Nimellisjännite 220…240 V
Nimellinen toisiojännite 24,2 V
Syöttöjännite AC 195.5…276 V
Tasajännite 176…250 V
U-OUT (toimintajännite) 24 V
Käynnistysvirtapiikki 30 A
Verkkotaajuus 50/60 Hz
Harmoninen kokonaissärö (THD) < 5 %
Tehokerroin (cos φ) 0,95
Tehohäviö 4,9 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) 15
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) 23
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) 22
Syöksyvirrankestävyys L - N välillä 1 kV
Galvaaninen eristys SELV
MITAT JA PAINO
Pituus 270,00 mm
Kiinnitysreikien etäisyys, pituus 222,0 mm
Leveys 30,00 mm
Leveys (sis. pyöreät valaisimet) 30.00 mm
Korkeus 17,50 mm
Korkeus (sis. sylinterivalaisimet) 17.50 mm
Syöttöjohtimien poikkipinta-ala 0.75…1.5 mm²
Ulostulojohtimien poikkipinta-ala 0.75…1.5 mm²
Syöttöjohtimien kuorintapituus 5,0 mm
Ulostulojohtimien kuorintapituus 5,0 mm
Tuotteen paino 120,00 g
VÄRIT JA MATERIAALIT
Koteloinnin materiaali Muovi
Rungon materiaali Muovi
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -25…+45 °C
Tc-mittauspisteen enimmäislämpötila 75 °C
Kotelon korkein lämpötila 110 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
Elektronisen liitäntälaitteen käyttöikä 50000 h
MUUT OMINAISUUDET
Himmennettävä Ei
Ylikuormitussuojaus Automaattinen vaihtosuuntaus
Oikosulkusuojaus Automaattinen vaihtosuuntaus
Sopii valaisimiin, joiden kotelointiluokka I, II
Kytkentätapa, lähtö Ruuviliitin
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät CE, CB, ENEC, CCC, EAC, RCM, BIS
Standardit IEC 61347-2-13:n mukaisesti, IEC 62384:n mukaisesti, EN 55015:n mukaisesti, IEC 61000-3-2:n mukaisesti, IEC 61000-3-3:n mukaisesti
Iskunkestävyysluokka II
Kotelointiluokka IP20
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4062172135733 Pakkaamaton
1
4062172135740 Kuljetuslaatikko
50		 315 mm x 282 mm x 145 mm 6453.00 g 12.88 dm³
Käyttöohje / turvallisuusohjeet
14614288 OT SLIM
PDF (3.61 MB)

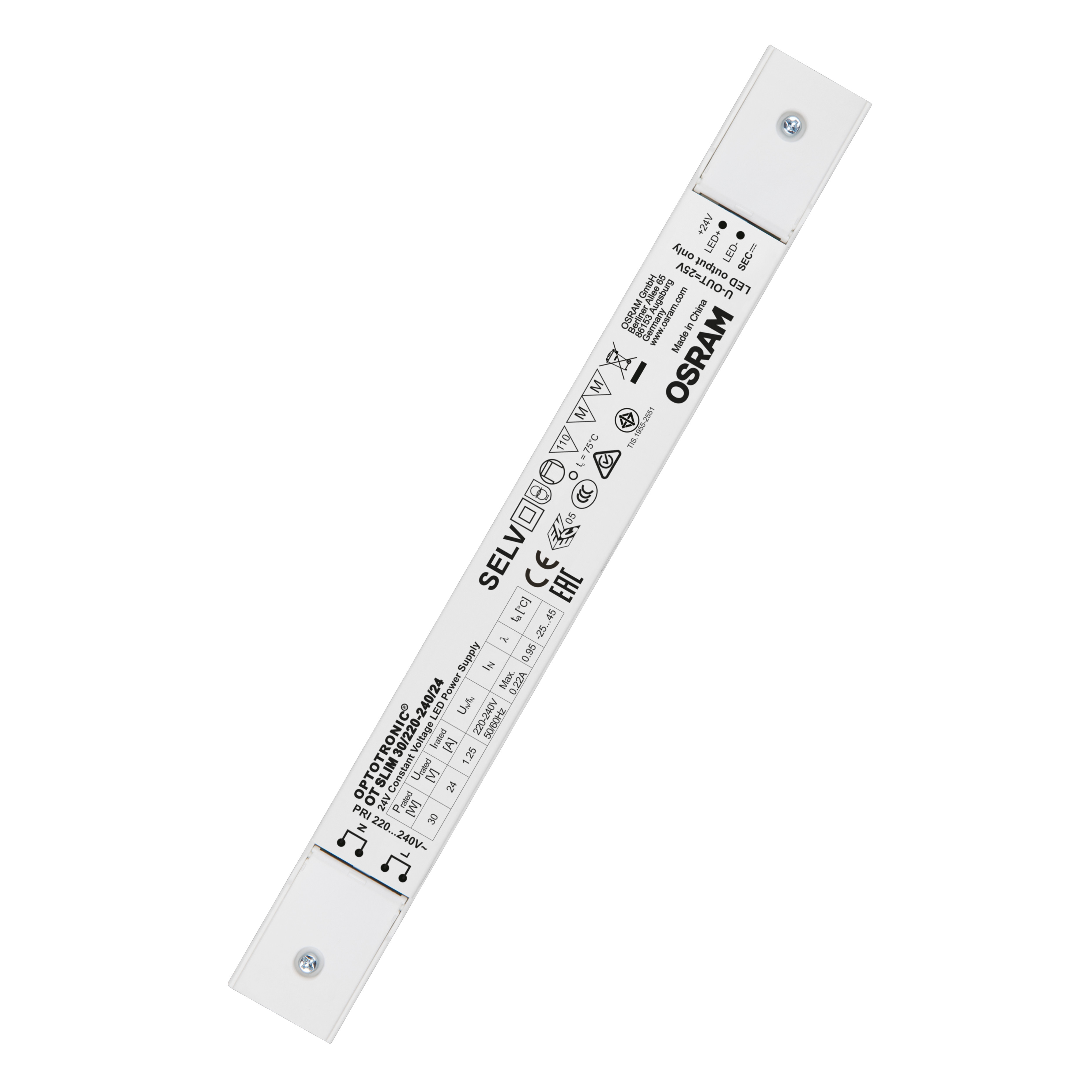

Tuotekuva: valkoinen tausta, diagonaali
OT SLIM 30
JPG (626.93 KB)

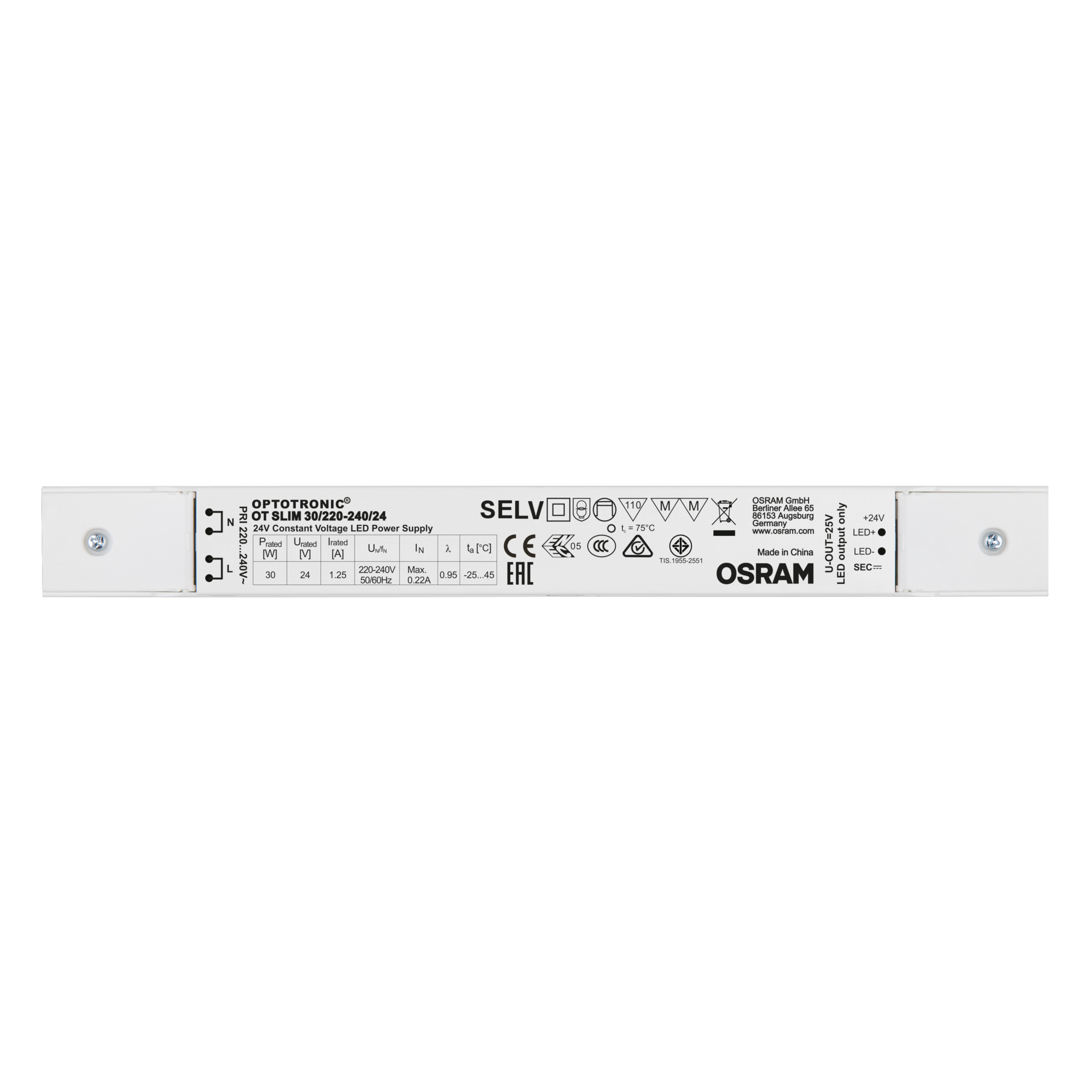

Tuotekuva: valkoinen tausta, vaakasuora
OT SLIM 30
JPG (559.95 KB)

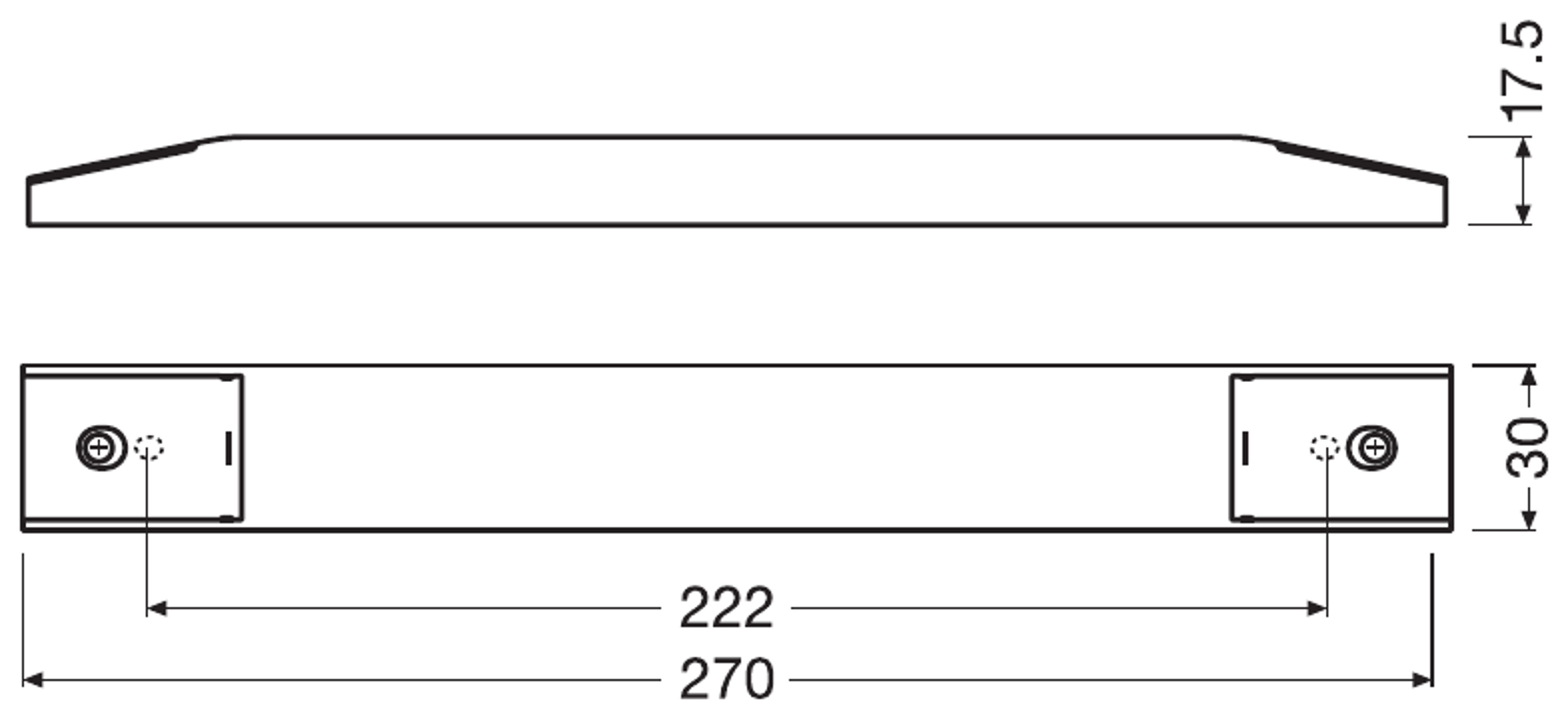

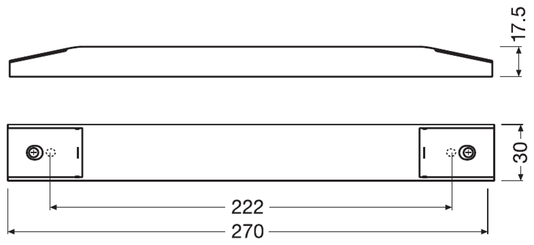

Tuotelinjapiirros kirjaimilla
OT SLIM 30
JPG (254.62 KB)

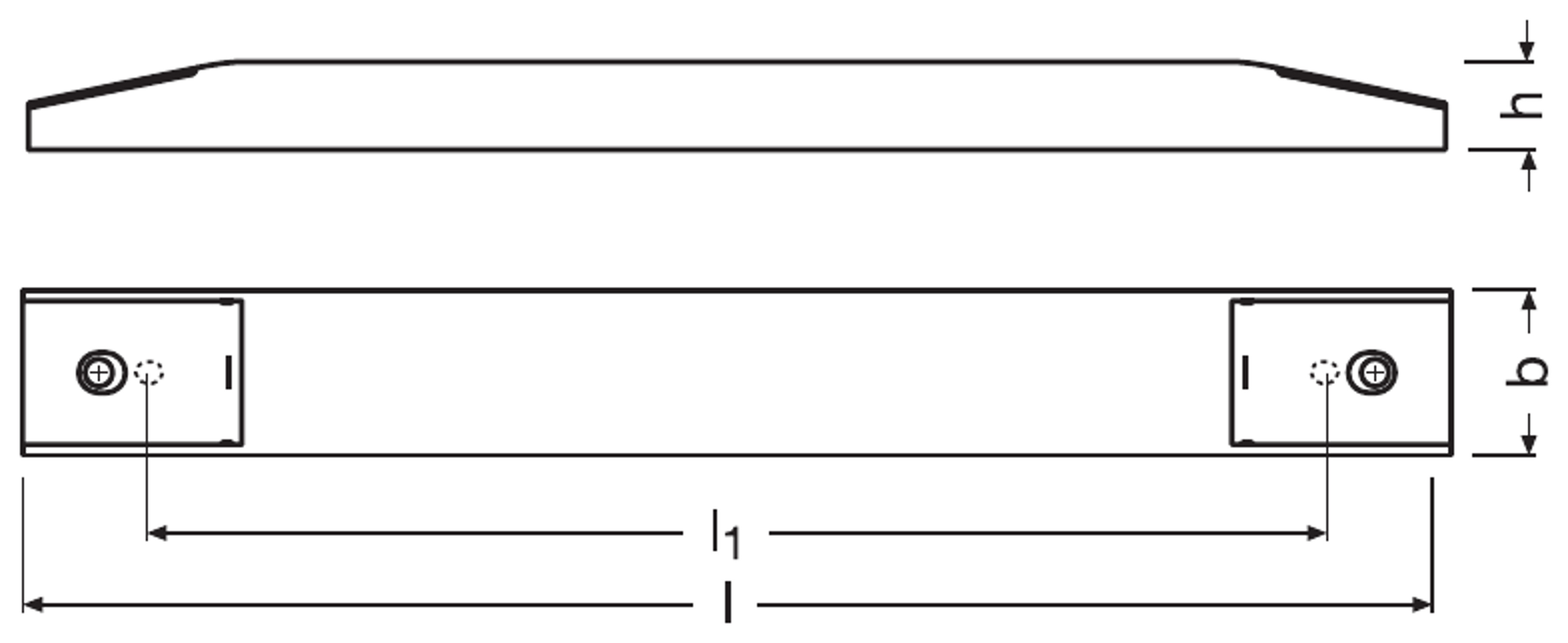

Tuotelinjapiirros numeroilla
