QTi 1X14/24 DIM

Produktvorteile
  • Gleicher Lichtstrom bei Gleich- und Wechselspannung
  • Perfekter Lampenwarmstart für Anwendungen mit Bewegungsmelder
  • Dimmen von Amalgamlampen ohne Flimmern oder Lebensdauerverkürzung
  • Höchste Effizienz durch Cut-off-Technologie
  • Automatische Wiedereinschaltung nach Lampenwechsel
  • Vorschaltgeräte erfüllen MINERGIE-Standard durch sehr geringen Standby-Verbrauch
  • Konfigurierbare Notstromeigenschaften
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 26,00 W
Nennspannung 220…240 V
Eingangsspannung AC 198…264 V
Eingangsspannung DC 154…276 V
Stromart Wechsel und Gleichstrom (AC/DC)
Einschaltstrom 24 A
Netzfrequenz 50…60 Hz
Max. Anz. EVG an Sicherungsaut. 10 A (B) 17 1)
Max. Anz. EVG an Sicherungsaut. 16 A (B) 28 1)
Betriebsfrequenz 53…120 kHz

1) Typ B

Lichttechnische Daten

Startzeit [PIM] 0,6 s

Maße & Gewicht

Länge 360,00 mm
Lochmaßabstand Länge 350,0 mm
Breite 30.00 mm
Höhe 21.00 mm
Leitungsquerschnitt eingangsseitig 0.5…1.5 mm², 0,5…1,0 mm² 1)
Leitungsquerschnitt ausgangsseitig 0.5…1.5 mm², 0,5…1,0 mm² 1)
Abisolierlänge eingangsseitig 8.0…9.0 mm 2)
Abisolierlänge ausgangsseitig 8.0…9.0 mm 2)
Produktgewicht 274,00 g

1) Massive Adern / Biegsam
2) Combi-Wiring

Farben & Materialien

Gehäuse Metall
Gehäusematerial Metall

Temperaturen & Betriebsbedingungen

Umgebungstemperaturbereich +10…+50 °C
Maximale Temperatur am Messpunkt tc 75 °C
Max. Gehäusetemperatur im Fehlerfall 110 °C
Zulässige rel. Luftfeuchte beim Betrieb 5…85 % 1)

1) max. 56 d/y bei 85%

Lebensdauer

EVG Lebensdauer 100000 h 1)

1) Bei Tcase = 65°C am Tc-Punkt / 10% Ausfallrate

Einsatzmöglichkeiten

Dimmbar Ja
DIM-Schnittstelle 1…10 V
Dimmbereich 1…100 % 1)
Übertemperaturschutz Leistungsrückregelung und Abschaltung bei T 75 °C am tc Punkt
Überlastschutz Automatische Abschaltung, reversibel
Maximale Leitungslänge EVG/Lampe REM 1.0 m / 1.5 m
Geeignet für Leuchten mit Schutzklasse I
Geeignet für Notlicht Ja
Sicherheitsabschaltung bei Lampen-EOL EOL T.2

1) Lichtstrom

Zertifikate & Standards

Prüfzeichen - Zulassung VDE, VDE-EMC, EL, EAC, RCM, CCC
Normen Gemäß EN 55015; EN 55022, Gemäß EN 61547, Gemäß IEC 61000-3-2/EN 61000-3-2
Schutzklasse I
Schutzart IP20
Energieeffizienzklasse A1
EEI – Energieeffizienzklasse A1 BAT

LOGISTISCHE DATEN

Lagertemperaturbereich -40…+85 °C

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle 0 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Gleicher Lichtstrom bei Gleich- und Wechselspannung
  • Perfekter Lampenwarmstart für Anwendungen mit Bewegungsmelder
  • Dimmen von Amalgamlampen ohne Flimmern oder Lebensdauerverkürzung
  • Höchste Effizienz durch Cut-off-Technologie
  • Automatische Wiedereinschaltung nach Lampenwechsel
  • Vorschaltgeräte erfüllen MINERGIE-Standard durch sehr geringen Standby-Verbrauch
  • Konfigurierbare Notstromeigenschaften
Anwendungsgebiete
  • Geeignet für Notstrominstallation
  • Industrie
  • Großraumbüros, Korridore oder Lagerräume
  • Öffentliche Gebäude
  • Geeignet für Leuchten der Schutzklasse I
Produkteigenschaften
  • Ansteuerung über 1…10 V-Schnittstelle
  • Versorgungsspannung: 220…240 V
  • Netzfrequenz: 0 Hz | 50 Hz | 60 Hz
  • Netzspannung: 198…264 V
  • Dimmbereich: 1…100 % Lichtstrom
  • Lampenstart: innerhalb 0,6 s
  • Lebensdauer: > 100.000 h (bei T = 65 °C an Tc)
  • Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL T.2)
  • Energie-Effizienz-Index EEI: A1 BAT
  • Übertemperatur-Schutz durch Thermomanagement bei hohen tc-Temperaturen
  • Sicherheit: nach EN 61347-2-3
  • Lampenbetrieb: nach EN 60929
  • Funkentstörung: nach EN 55015:2006+A1:2007+A2:2009/CISPR 15
  • Netzstromoberwellen nach EN 61000-3-2
  • Störfestigkeit nach EN 61547
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4050300870922 Unverpackt
1		 274.00 g
4050300870939 Versandschachtel
20		 392 mm x 98 mm x 165 mm 6319.99 g 6.34 dm³
Konformitätserklärung

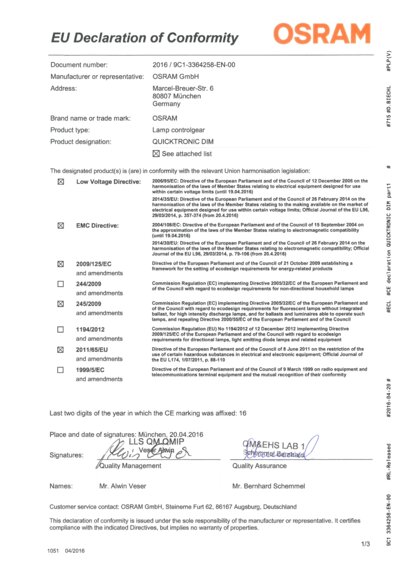

334957_Declaration of conformity PDF (4.12 MB)
Zertifikate

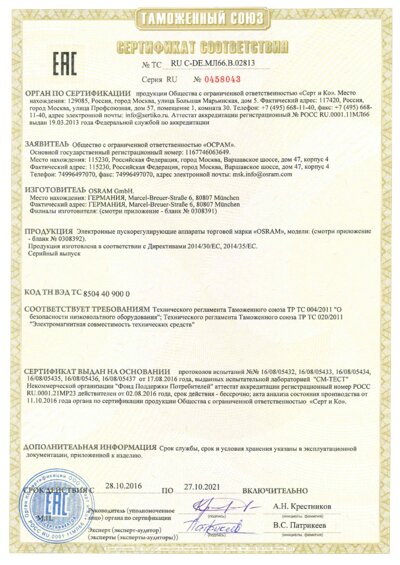

554891_EAC PT family PDF (2.31 MB)
PRODUKTDATENBLATT

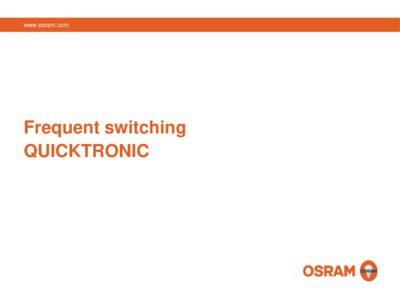

502689_Frequent switch ing Quicktronic PDF (91.77 KB)
PRODUKTDATENBLATT

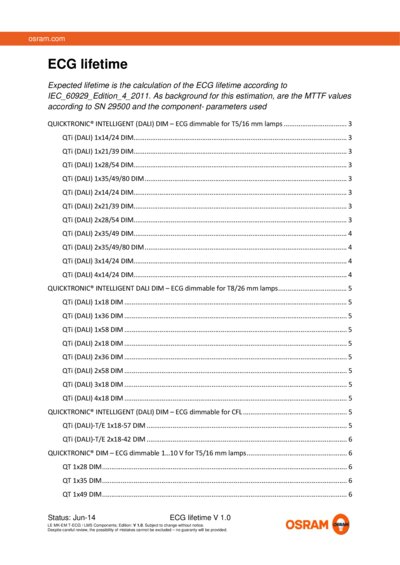

502785_ECG lifetime - QUICKTRONIC (DALI) DIM PDF (463.3 KB)

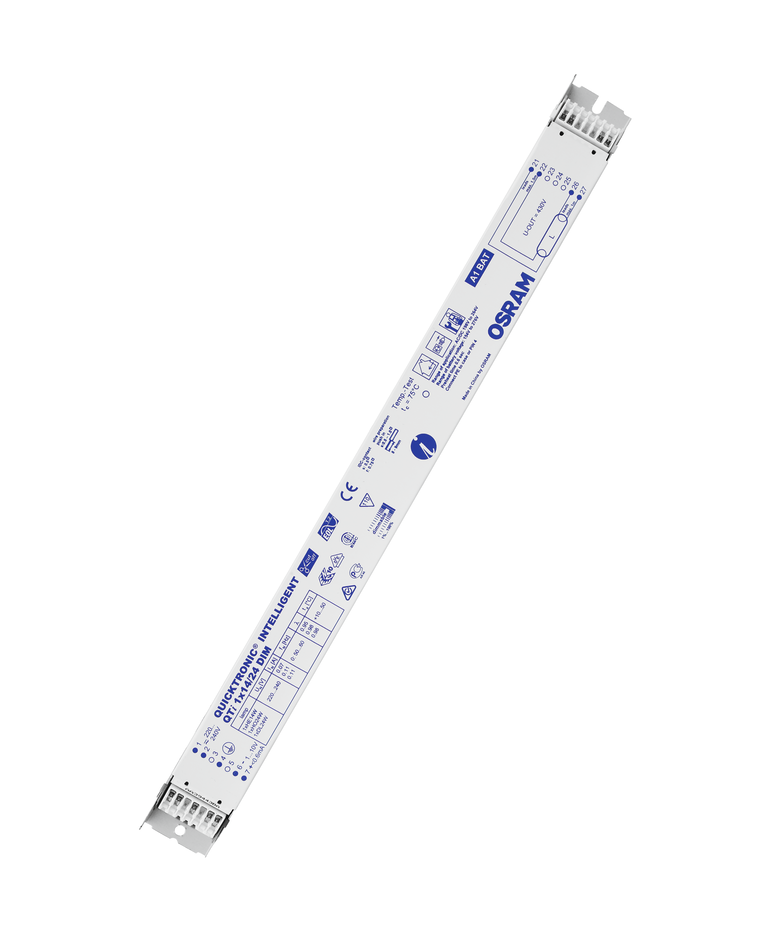

Produktbild: weißer Hintergrund, diagonal
721458_QTI 1X14/24/220 -240 DIM TIF (83.03 MB)

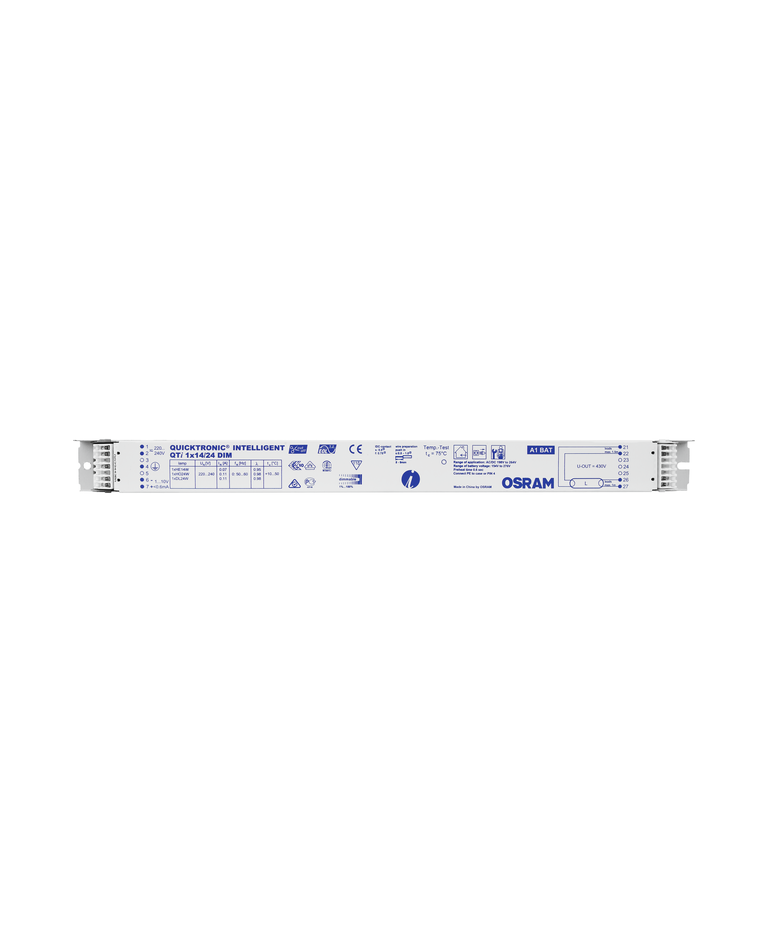

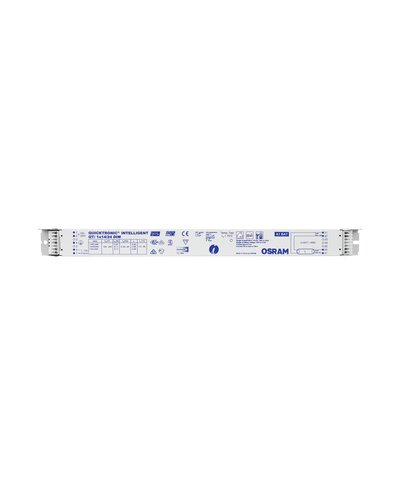

Produktbild: weißer Hintergrund, horizontal
721587_QTI 1X14/24/220 -240 DIM TIF (83.03 MB)
Produkt Grafik mit Buchstaben
35984_QTP5 1x14, 1x49 SVG (12.59 KB)

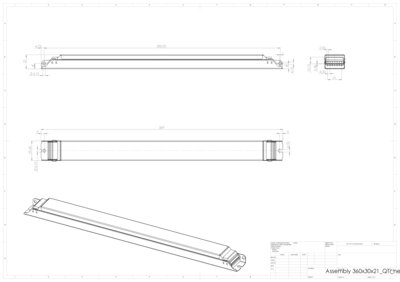

CAD-Daten 3D PDF
