PRODUKTDETAILS

TECHNISCHE DATEN

Elektrische Daten

Nennleistung	35,00 W
Nennausgangsleistung	35 W
Nennspannung	220…240 V
Nennausgangsspannung	20…54 V ¹⁾
Eingangsspannung AC	198…264 V ²⁾
Eingangsspannung DC	176…276 V
U-OUT (Arbeitsspannung)	60 V
Nennstrom	0,18 A
Nennausgangsstrom	200…700 mA ³⁾
Einschaltstrom	32 A
Ausgangsstromtoleranz	±2 % ⁴⁾
Ausgangs-Rippelstrom (100 Hz)	< 1 %
Netzfrequenz	50/60 Hz
Oberschwingungsgehalt	< 11 %
Netzleistungsfaktor λ	> 0,95 ⁵⁾
EVG-Effizienz	≧90 % ⁶⁾
Geräteverlustleistung	4,4 W ⁷⁾
Max. Anz. EVG an Sicherungsaut. 10 A (B)	18
Max. Anz. EVG an Sicherungsaut. 16 A (B)	30
Max. Anz. EVG an Sicherungsaut. 25 A (B)	-
Stoßspannungsfestigkeit (L/N – Erde)	2 kV
Stoßspannungsfestigkeit (L – N)	1 kV
Galvanische Trennung	SELV
Verlustleistung im Stand-By-Betrieb	< 0.5 W

¹⁾ Maximal 60 V
²⁾ Zulässiger Spannungsbereich
³⁾ ±2%
⁴⁾ Innerhalb des Nennausgangsstrombereichs
⁵⁾ Volllast bei 230 V
⁶⁾ Bei Volllast und 230 V
⁷⁾ Maximum

Maße & Gewicht

Länge	360,00 mm
Lochmaßabstand Länge	350,0 mm
Breite	30.00 mm
Höhe	21.00 mm
Leitungsquerschnitt eingangsseitig	0.5…1.5 mm² ¹⁾
Leitungsquerschnitt ausgangsseitig	0.5…1.5 mm² ¹⁾
Abisolierlänge eingangsseitig	8,5…9,5 mm
Abisolierlänge ausgangsseitig	8,5…9,5 mm
Produktgewicht	275,00 g

¹⁾ Massive oder flexible Adern

Farben & Materialien

Produktfarbe	Weiß
Gehäuse	Metall
Gehäusematerial	Metall

Temperaturen & Betriebsbedingungen

Umgebungstemperaturbereich	-25…+60 °C
Maximale Temperatur am Messpunkt tc	75 °C
Max. Gehäusetemperatur im Fehlerfall	110 °C
Zulässige rel. Luftfeuchte beim Betrieb	5…85 % ¹⁾

¹⁾ max. 56 d/y bei 85%

Lebensdauer

EVG Lebensdauer

50000 h, 100000 h ¹⁾

¹⁾ Bei maximum T_c = 75°C / 10% Ausfallrate / Bei T_c = 65°C / 10% Ausfallrate

Zusätzliche Produktdaten

Gekapselt

Nein

Einsatzmöglichkeiten

Dimmbar	Ja
DIM-Schnittstelle	DALI, Touch DIM, Touch DIM Sensor
Dimmbereich	1…100 % ¹⁾
Übertemperaturschutz	Automatisch reversibel
Überlastschutz	Automatisch reversibel
Kurzschlussschutz	Automatisch reversibel
Leerlauffestigkeit	Ja
Maximale Leitungslänge EVG/Lampe REM	2,0 m
Geeignet für Leuchten mit Schutzklasse	I
Geeignet für Notlicht	Ja
Anschlussart ausgangsseitig	Federkraftklemme

¹⁾ Für maximalen Nennausgangsstrom

Zertifikate & Standards

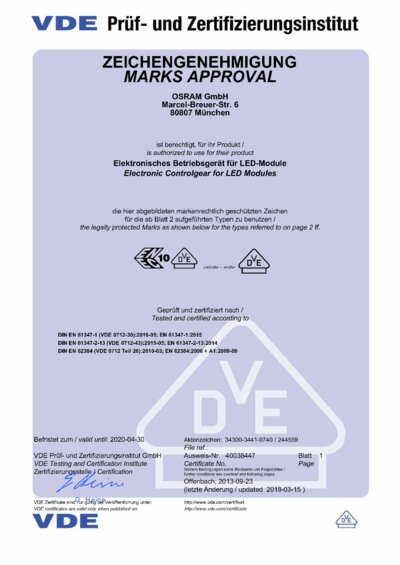

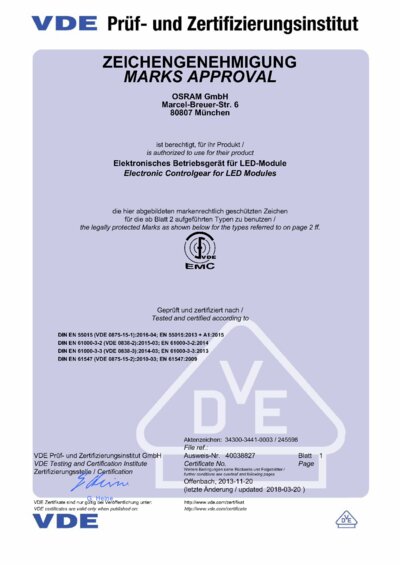

Prüfzeichen - Zulassung	ENEC 10, VDE, EMC, EL, CE
Normen	Gemäß EN 61347-1, Gemäß EN 61347-2-13, Gemäß EN 55015, Gemäß EN 61547, Gemäß EN 61000-3-2, Gemäß EN 62384
Schutzklasse	I
Schutzart	IP20

LOGISTISCHE DATEN

Lagertemperaturbereich

-25…75 °C

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle	0 mg
Mindestanteil an recyceltem Material in der Verpackung	80 % ¹⁾
Mindestanteil an recyceltem Material im Produkt	0 % ¹⁾
Recyclingfähigkeit des Produkts	Größtenteils recycelbares Produkt ¹⁾
Recyclingfähigkeit der Verpackung	Größtenteils recycelbare Verpackung ¹⁾
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind	Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil	Ja

¹⁾ Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktbeschreibung

Produktvorteile

Vollständig programmierbar über Software (DALI-Schnittstelle)
Flexible Stromeinstellung (LEDset2)
Lebensdauer: bis zu 100.000 h (bei T_c = 65 °C, max. 10 % Ausfallrate)
Hochqualitatives Dimmen von 1…100 % durch Amplituden-Dimmen (80 W Versionen ausgenommen)
Hohe Lichtqualität dank <1% Ausgangsrippelstrom
Sehr hohe Effizienz
Sehr geringer Standby-Leistungsverbrauch: < 0.15 W *
Überlast-, Übertemperatur-, Hot Plug-Schutz

Vielseitiger Anwendungsbereich durch OSRAM DALI Technologie:

Einfacher Einsatz in Korridoren und Toilettenräumen durch die dreistufige Corridor-Funktion
Touch DIM-Anwendung: Einfache Steuerung durch Taster oder Sensor
Energieeffizienter Touch DIM-Betrieb durch automatische Abschaltung bei ausreichendem Restlicht
Geeignet für Notlichtinstallationen (gem. EN 60598-2-22 und IEC 61347-2-13, Anhang J) dank DC-Erkennung (0 Hz, pulsierender DC), ein-/ausschaltbar
Rückmeldung des Leistungsverbrauchs und Betriebsstunden (Fit for SMART GRID)
Geeignet für Gebäude gemäß EPBD/BREEAM/LEED durch automatische Constant Lumen Output-Einstellung
Leuchten-Informationen für einfache Wartung

Anwendungsgebiete

Lineare Lichtlösungen für Büros, Bildungsstätten, Lagerbereiche und Retail
Einbau in Notbeleuchtungsanlagen gemäß IEC 61347-2-13, Anhang J
Geeignet für Leuchten der Schutzklasse I

Produkteigenschaften

Netzfrequenz: 0 Hz | 50 Hz | 60 Hz
Vielseitiger DALI-Weitbereichstreiber bis zu 80 W durch flexible Ausgangscharakteristik
Versorgungsspannung: 220…240 V
Verfügbar mit Ausgangsstrombereich: bis zu 2.100 mA
Konstantlichtstromnachführung
Integriertes anpassbares Thermomanagement (Driver Guard)
DALI-2 zertifiziert (Teil -101, -102 und -207)
