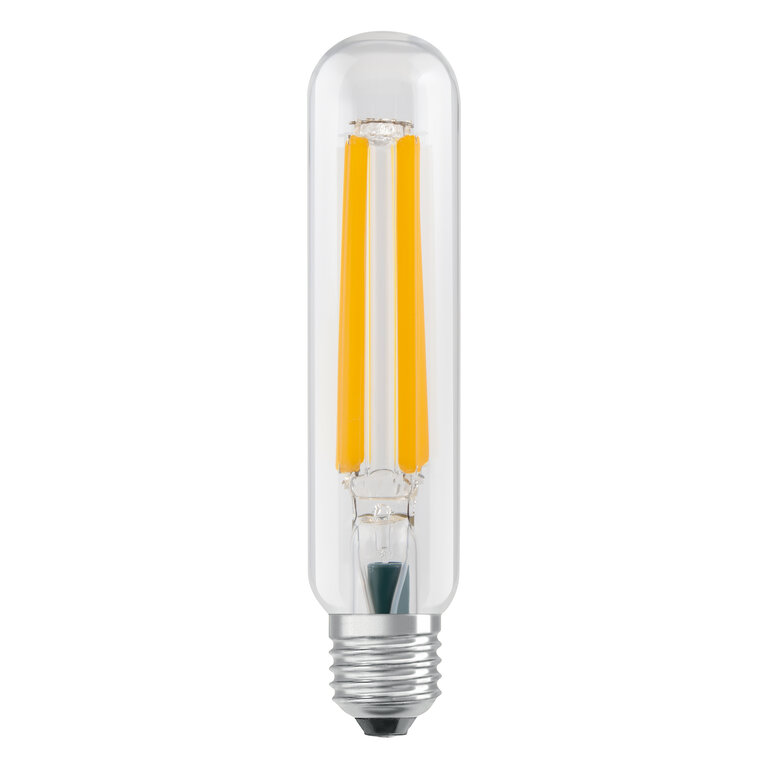

NAV 50 LED FILAMENT V 4000LM 21W 740 E27

Produktvorteile
  • Gleiches Design wie bei traditionellen NAV-Lampen mit röhrenförmigem, klarem Vollglas-Kolben
  • Komplette Nutzung des Reflektors der bestehenden Leuchte dank 360 Grad Ausstrahlungswinkel
  • Spart bis zu 78 % Energie bei Verwendung als Ersatz für Natriumdampflampen (NAV)
  • Sofort 100 % Licht, keine Aufwärmzeit
  • Ähnliche Lichtverteilung wie traditionelle NAV Lampen
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 21 W
Bemessungsleistung 21.00 W
Nennspannung 220…240 V
Betriebsart KVG/VVG, Netzspannung
Leistungsaufnahme der herkömml. Lampe 50 W
Nennstrom 90 mA
Stromart Wechselstrom (AC)
Einschaltstrom 6,3 A
Betriebsfrequenz 50/60 Hz
Netzfrequenz 50/60 Hz
Max. Anzahl Lampen an LS-Schalter B10 A 22
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG ohne Kompensation 27
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG mit Kompensation 8
Max. Anzahl Lampen an LS-Schalter B16 A 27
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG ohne Kompensation 34
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG mit Kompensation 13
Oberschwingungsgehalt 15 %
Netzleistungsfaktor λ > 0,90
Stoßspannungsfestigkeit (L – N) 2 kV

Photometrische Daten

Lichtstrom 4000 lm
Nennnutzlichtstrom 90° 4000 lm
Lichtausbeute 190 lm/W
Lichtstromerhalt am Ende der Nennlebensdauer 0.70
Lichtfarbe (Bezeichnung) Kalt weiß
Farbtemperatur 4000 K
Farbwiedergabeindex Ra 70
Lichtfarbe 740
Standardabweichung des Farbabgleichs ≤6 sdcm
Bemessungs-LLMF bei 6.000 h 0.80
Flimmer-Messgröße (Pst LM) 1
Messgröße für Stro­boskop-Effekte (SVM) 0,4

Lichttechnische Daten

Ausstrahlungswinkel 360 °
Aufwärmzeit (60 %) ‹ 0.50 s
Startzeit < 0.5 s

Maße & Gewicht

Gesamtlänge 170.00 mm
Durchmesser 38,00 mm
Maximaler Durchmesser 38 mm
Produktgewicht 80,00 g

Temperaturen & Betriebsbedingungen

Umgebungstemperaturbereich -20…+50 °C 1)
Maximale Temperatur am Messpunkt tc 80 °C

1) Umgebungstemperatur der Lampe - bei geschlossenen Leuchten: Temperatur innerhalb der Leuchte

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 25000 h
Anzahl der Schaltzyklen 100000
Lichtstromerhalt am Ende der Wartung 0.70
Bem.-Lampenüberlebensfaktor bei 6.000 h ≥ 0.90

Zusätzliche Produktdaten

Sockel (Normbezeichnung) E27
Quecksilbergehalt der Lampe 0.0 mg
Quecksilberfrei Ja

Einsatzmöglichkeiten

Dimmbar Nein

Zertifikate & Standards

Energieeffizienzklasse B 1)
Energieverbrauch 21.00 kWh/1000h
Schutzart IP65
Normen CE, EAC, UKCA
Photobiologische Risikogruppe gemäß EN62778 RG1

1) Energieeffizienzklasse auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz)

Länderspezifische Informationen

Bestellnummer NAV 50 LED FIL

LOGISTISCHE DATEN

Lagertemperaturbereich -20…+80 °C

Daten gemäß der Verordnung zur Energieverbrauchskennzeichnung EU 2019/2015

Verwendete Beleuchtungstechnologie LED
Ungebündeltes oder gebündeltes Licht NDLS
Netzspannung / Nicht direkt an die Netzspannnung angeschlossen MLS
Sockel der Lichtquelle (oder anderes el. Schnittstelle) E27
Vernetzte Lichtquelle (CLS) Nein
Farblich abstimmbare Lichtquelle Nein
Hülle Nein
Lichtquelle mit hoher Leuchtdichte Nein
Blendschutzschild Nein
Ähnliche Farbtempe­ratur SINGLE_VALUE
Angabe, ob äquivalente Leistungsaufnahme Nein
Länge 170,00 mm
Höhe 38.00 mm
Breite 38.00 mm
Farbwertanteil x 0.382
Farbwertanteil y 0,38
Wert des R9-Farbwiedergabeindex 0.00
Halbwertswinkelentsprechung SPHERE_360
Lebensdauerfaktor 0.9
Verschiebungsfaktor 0.9
LED Lichtquelle ersetzt eine Leuchtstofflichtquelle Nein
EPREL ID 1371176
Model number AC46361,AC46361,AC46361

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Nein

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Gleiches Design wie bei traditionellen NAV-Lampen mit röhrenförmigem, klarem Vollglas-Kolben
  • Komplette Nutzung des Reflektors der bestehenden Leuchte dank 360 Grad Ausstrahlungswinkel
  • Spart bis zu 78 % Energie bei Verwendung als Ersatz für Natriumdampflampen (NAV)
  • Sofort 100 % Licht, keine Aufwärmzeit
  • Ähnliche Lichtverteilung wie traditionelle NAV Lampen
Anwendungsgebiete
  • Straßen
  • Flächenbeleuchtung
  • Fußgängerzonen
  • Parkanlagen
  • Außenanwendungen nur in geeigneten Leuchten
Produkteigenschaften
  • Geeignet für den Betrieb mit konventionellen Vorschaltgeräten (KVG, VVG) oder 230 V Netzspannung
  • Sehr hohe Effizienz von bis zu 190 lm/W
  • Leistungsfaktor: 0,9
  • Schutzart: IP65
  • Überspannungsschutz: bis zu 2 kV (L-N)
Sicherheitshinweise
  • Nicht für den Betrieb mit Zündgeräten geeignet.
  • Der Betrieb am Kondensator kann zu einer Reduzierung des Leistungsfaktors der Anlage führen.
  • Der tc-Punkt der Lampe liegt bei horizontalem Einbau auf der Oberseite der Lampe.
  • Einsatz in Leuchten mit eng anliegenden Reflektoren und in engen Leuchten nicht empfohlen.
  • Nur geeignet für Temperaturen bis 50 °C innerhalb der Leuchte. Einsatz in Leuchten mit enganliegenden Reflektoren und in engen Leuchten nicht empfohlen.
  • Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4099854071997 Faltschachtel
1		 44 mm x 44 mm x 256 mm 123.00 g 0.50 dm³
4099854072000 Versandschachtel
6		 274 mm x 152 mm x 117 mm 860.00 g 4.87 dm³
Bedienungsanleitung / Sicherheitshinweise
NAV LED FILAMENT V PDF (3.2 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

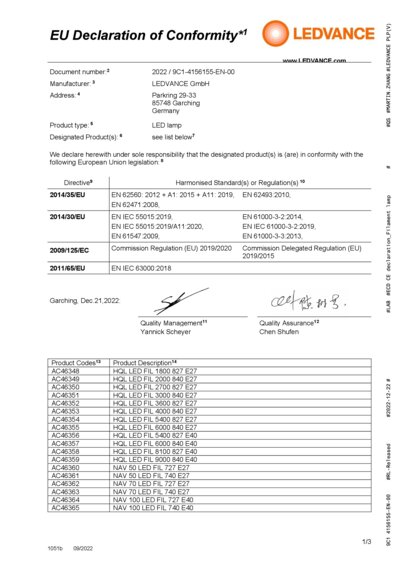

Konformitätserklärung
HID LED FILAMENT PDF (239.33 KB)

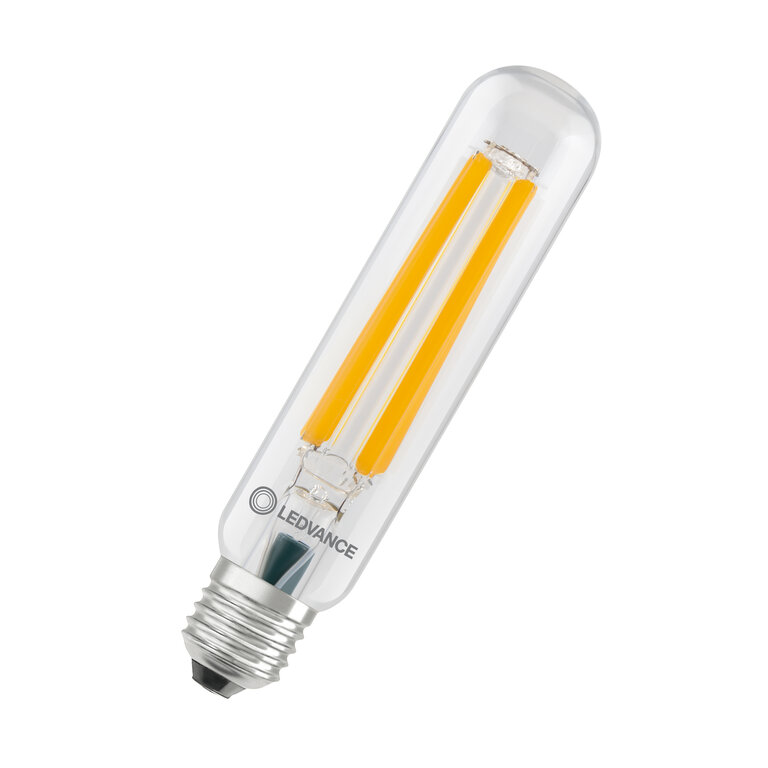

Produktbild: weißer Hintergrund, diagonal mit LEDVANCE-Logo
NAV 50 LED FIL 21W JPG (1.18 MB)

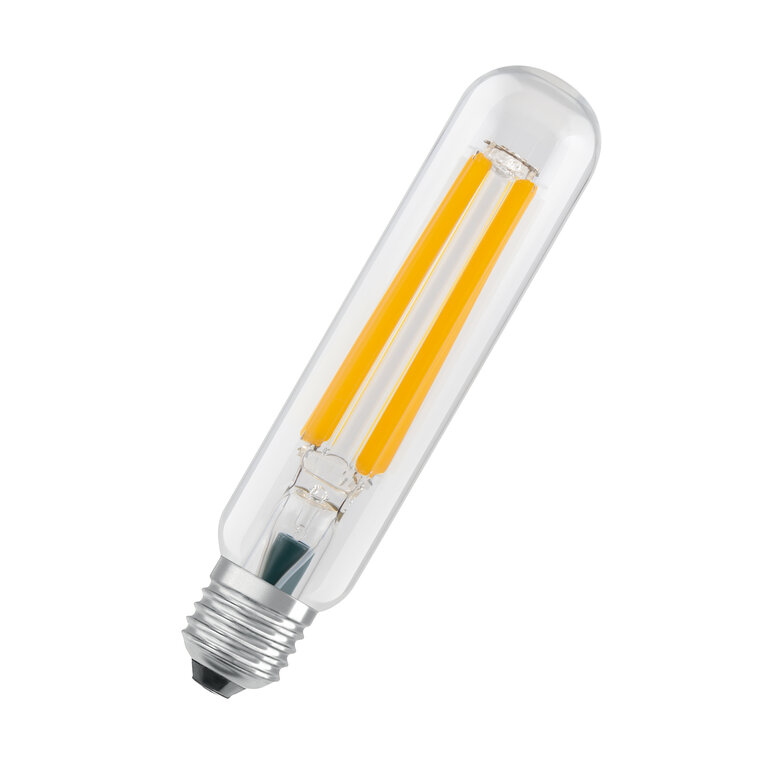

Produktbild: weißer Hintergrund, diagonal
NAV 50 LED FIL V 21W JPG (1.17 MB)

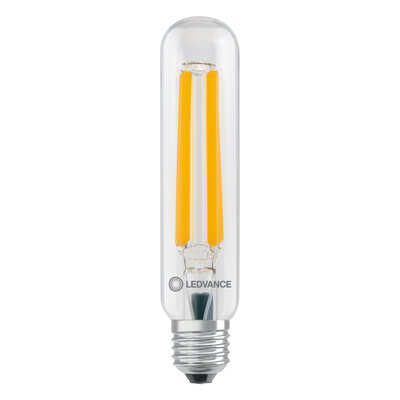

Produktbild: weißer Hintergrund, hochkant LEDVANCE-Logo
NAV 50 LED FIL 21W JPG (1.11 MB)

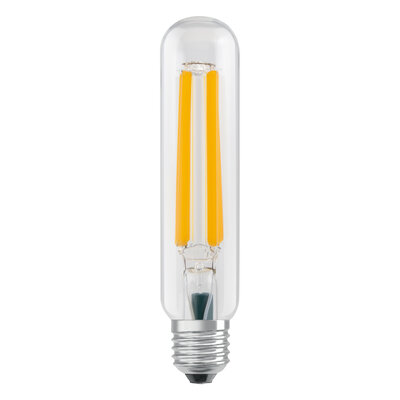

Produktbild: weißer Hintergrund, hochkant
NAV 50 LED FIL V 21W JPG (1.1 MB)
Produkt Grafik mit Buchstaben
NAV 50 LED FIL V 21W SVG (13.73 KB)
Produkt Grafik mit Ziffern
NAV 50 LED FIL V 21W SVG (19.57 KB)
Produktlinienzeichnung - technisch
NAV 50 LED FIL V 21W SVG (9.68 KB)

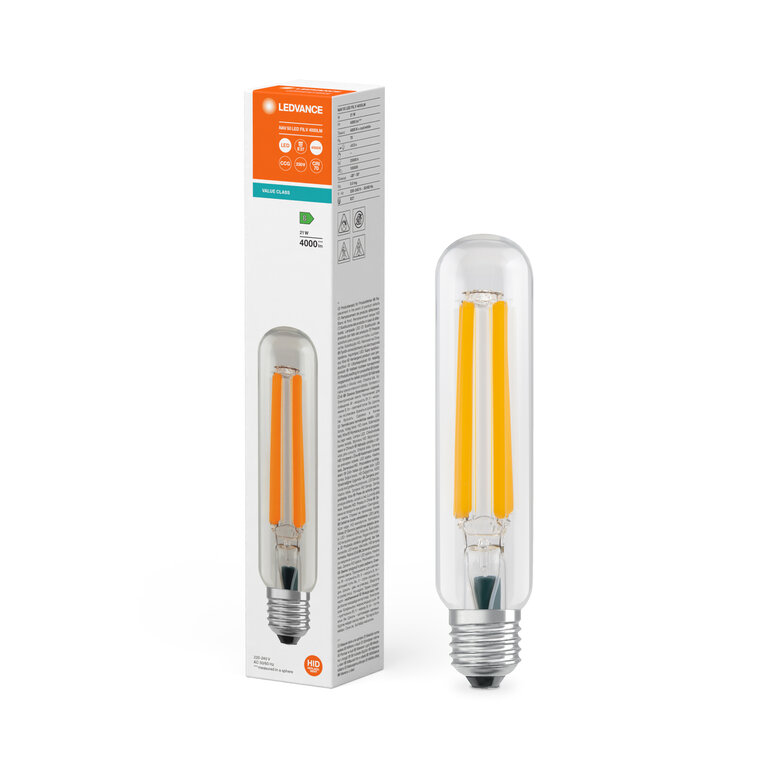

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
FC1 NAV 50 LED V 4000L M 21W 740 FIL E27 JPG (957.6 KB)
Verpackungsabbildung, Vorderansicht
FC1 NAV 50 LED V 4000L M 21W 740 FIL E27 JPG (689.89 KB)

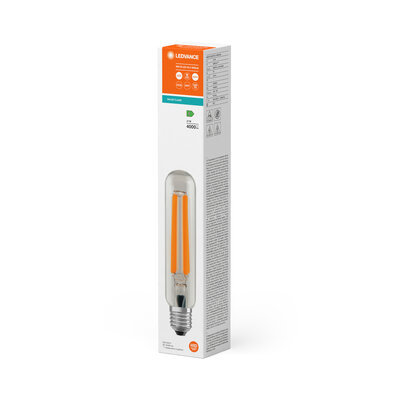

Verpackungsbild, räumlich
FC1 NAV 50 LED V 4000L M 21W 740 FIL E27 JPG (829.01 KB)

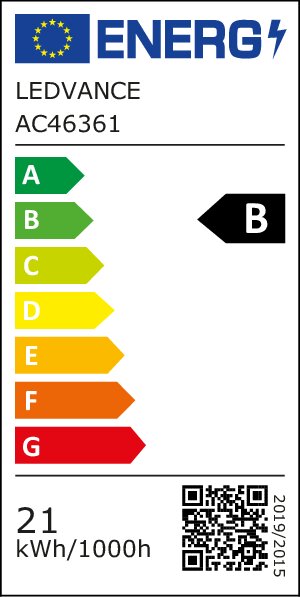

Energieeffizienzlabel
EL-4099854071997-AC463 61 PDF (21.73 KB)
Logos und Piktogramme
B left SVG (2.27 KB)
Logos und Piktogramme
B left BW SVG (1.07 KB)
Logos und Piktogramme
B right SVG (2.24 KB)
Logos und Piktogramme
B right BW SVG (1.06 KB)
IES-Datei (IES)
NAV 50 LED FIL V 4000L M 21W 740 E27LEDV IES (2.45 KB)
LDT-Datei (Eulumdat)
NAV 50 LED FIL V 4000L M 21W 740 E27LEDV LDT (1.78 KB)
UGR-Datei (UGR-Tabelle)
NAV 50 LED FIL V 4000L M 21W 740 E27LEDV PNG (61.6 KB)
Lichtverteilungskurve, Typ Polar
NAV 50 LED FIL V 4000L M 21W 740 E27LEDV SVG (20.02 KB)
Spektrale Leistungsverteilung
EPREL data spectral di agram PROF LEDr 4000K PNG (116.83 KB)
Ausschreibungstexte
NAV LED FILAMENT V 400 0LM 21W 740 E27-de TXT (3.1 KB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer AU model number
4099854071997 8298680 4803028 3768091 941820470 NAV5021W740E27
