LED TUBE T8 HF P 1200 mm 14W 865

Produktvorteile
  • Kein Durchhängen dank Glasröhre
  • Splitterschutz dank spezieller PET-Beschichtung
  • Sehr hohe Schaltfestigkeit
  • Einfacher, schneller und sicherer Lampenaustausch ohne Umverdrahtung
  • Energieeinsparung von bis zu 66 % (gegenüber T8 Leuchtstofflampe)
  • Auch geeignet für den Betrieb bei niedrigen Temperaturen
Alle Details anzeigen
Youtube Video
Produkt-Datenblatt
Zum OSRAM Vorgängerprodukt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 14 W
Bemessungsleistung 14.00 W
Nennspannung 40…65 V
Betriebsart EVG 1)
Nennstrom 350 mA
Stromart Wechselstrom (AC)
Einschaltstrom 15 A
Betriebsfrequenz 35…75 kHz
Netzfrequenz 35…75 kHz
Max. Anzahl Lampen an LS-Schalter B10 A 17
Max. Anzahl Lampen an LS-Schalter B16 A 28
Oberschwingungsgehalt < 10 %
Netzleistungsfaktor λ 0,90

1) Prüfen Sie die EVG-Kompatibilität unter ledvance.de/kompatibilitaet

Photometrische Daten

Lichtstrom 2100 lm
Lichtausbeute 150 lm/W
Lichtstromerhalt am Ende der Nennlebensdauer 0.70
Lichtfarbe (Bezeichnung) Kaltes Tageslicht
Farbtemperatur 6500 K
Farbwiedergabeindex Ra 80
Lichtfarbe 865
Standardabweichung des Farbabgleichs ≤5 sdcm
Bemessungs-LLMF bei 6.000 h 0.90
Flimmer-Messgröße (Pst LM) 1.0
Messgröße für Stro­boskop-Effekte (SVM) ≤0.4

Lichttechnische Daten

Ausstrahlungswinkel 190 °
Aufwärmzeit (60 %) ‹ 2.00 s
Startzeit < 0.5 s

Maße & Gewicht

Gesamtlänge 1211.00 mm
Länge mit Sockel jedoch ohne Sockelstift 1200.00 mm
Durchmesser 27,80 mm
Rohrdurchmesser 25,5 mm
Maximaler Durchmesser 28 mm
Produktgewicht 238,00 g

Temperaturen & Betriebsbedingungen

Umgebungstemperaturbereich -20…+45 °C 1)
Maximale Temperatur am Messpunkt tc 70 °C
Betriebstemperatur nach IEC 62717 50 °C 2)

1) Umgebungstemperatur der Lampe - bei geschlossenen Leuchten: Temperatur innerhalb der Leuchte
2) Tp-bewertet. Der Tp-Punkt stimmt mit dem Tc-Punkt überein – auf dem Gerät markiert

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 75000 h
Bemessungslebensdauer L80/B50 bei 25 °C 75000 h
Anzahl der Schaltzyklen 200000
Lichtstromerhalt am Ende der Wartung 0.70
Bem.-Lampenüberlebensfaktor bei 6.000 h ≥ 0.90

Zusätzliche Produktdaten

Sockel (Normbezeichnung) G13
Quecksilbergehalt der Lampe 0.0 mg
Quecksilberfrei Ja
Anmerkung zum Produkt Die im Datenblatt angegebenen Werte beziehen sich auf dem Betrieb der LED Röhre am Referenz-EVG OSRAM QT-FIT8 1x36 (AA747060355)

Einsatzmöglichkeiten

Dimmbar Nein

Zertifikate & Standards

Energieeffizienzklasse D 1)
Energieverbrauch 14.00 kWh/1000h
Schutzart IP20
Normen CE
Photobiologische Risikogruppe gemäß EN62778 RG0

1) Energieeffizienzklasse auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz)

Länderspezifische Informationen

Bestellnummer LEDTUBE T8 HF P

LOGISTISCHE DATEN

Lagertemperaturbereich -20…+80 °C

Daten gemäß der Verordnung zur Energieverbrauchskennzeichnung EU 2019/2015

Verwendete Beleuchtungstechnologie LED
Ungebündeltes oder gebündeltes Licht NDLS
Netzspannung / Nicht direkt an die Netzspannnung angeschlossen NMLS
Sockel der Lichtquelle (oder anderes el. Schnittstelle) G13
Vernetzte Lichtquelle (CLS) Nein
Farblich abstimmbare Lichtquelle Nein
Hülle Nein
Lichtquelle mit hoher Leuchtdichte Nein
Blendschutzschild Nein
Ähnliche Farbtempe­ratur SINGLE_VALUE
Angabe, ob äquivalente Leistungsaufnahme Nein
Länge 1211,00 mm
Höhe 27.80 mm
Breite 27.80 mm
Farbwertanteil x 0.3123
Farbwertanteil y 0.3283
Wert des R9-Farbwiedergabeindex ˃0
Halbwertswinkelentsprechung SPHERE_360
Lebensdauerfaktor ˃0.9
Verschiebungsfaktor 0.9
LED Lichtquelle ersetzt eine Leuchtstofflichtquelle Nein
EPREL ID 1317753
Model number AC42563

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Kein Durchhängen dank Glasröhre
  • Splitterschutz dank spezieller PET-Beschichtung
  • Sehr hohe Schaltfestigkeit
  • Einfacher, schneller und sicherer Lampenaustausch ohne Umverdrahtung
  • Energieeinsparung von bis zu 66 % (gegenüber T8 Leuchtstofflampe)
  • Auch geeignet für den Betrieb bei niedrigen Temperaturen
Anwendungsgebiete
  • Allgemeinbeleuchtung in Umgebungstemperaturen von -20…+45 °C
  • Beleuchtung in industrieller Fertigung
  • Verkehrszonen und Korridore
  • Supermärkte und Warenhäuser
  • Industrie
Produkteigenschaften
  • LED-Ersatz für herkömmliche T8-Leuchtstofflampen mit G13 Sockel in EVG Leuchten
  • Kompatibel mit vielen handelsüblichen elektronischen Vorschaltgeräten (siehe auch Kompatibilitätsliste)
  • Flimmerarm nach EU 2019/2020 (SVM ≤ 0,4 / PstLM ≤ 1)
  • Lampenröhre aus Glas mit Splitterschutz
  • Für besonders homogene Ausleuchtung
  • Quecksilberfrei und RoHS-konform
  • Schutzart: IP20
  • Lebensdauer bis zu 75.000 h
Rechtshinweis
  • Beim Austausch gegen eine T8-Leuchtstofflampe hängen Gesamtenergieeffizienz und Lichtverteilung von der Bauart der Anlage ab.
Sicherheitshinweise
  • Nicht für den Betrieb mit verlustarmen und konventionellen Vorschaltgeräten geeignet und Netzspannung.
  • Der Einsatz in Außenanwendungen ist in geeigneten Feuchtraumleuchten gemäß Datenblatt und Installationsanleitung möglich.
  • Der Betriebstemperaturbereich der LED-Röhre ist beschränkt. Falls Zweifel bezüglich der Eignung der Anwendung bestehen, messen Sie bitte die Tc Temperatur am Produkt vor Installation.
  • Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
  • Nicht geeignet für Notbeleuchtung.
Referenzen / Verweise
  • Für aktuelle Informationen siehe www.ledvance.de/led-roehren
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4099854025952 Falthülle
1		 1,220 mm x 31 mm x 31 mm 261.00 g 1.17 dm³
4099854025969 Versandschachtel
10		 1,272 mm x 210 mm x 115 mm 3243.00 g 30.72 dm³

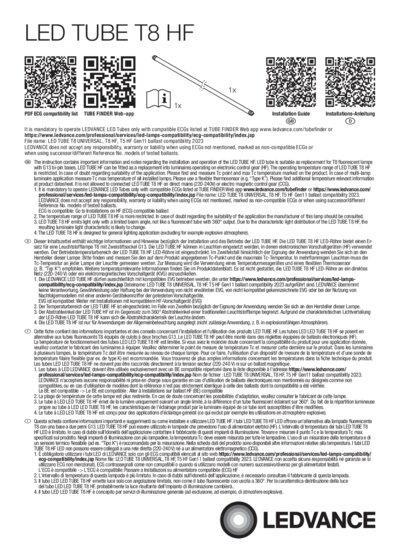

Bedienungsanleitung / Sicherheitshinweise
LEDTUBE T8 HF Ledvance PDF (2.97 MB)

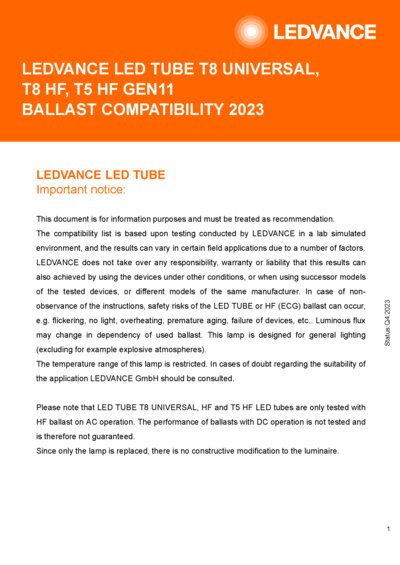

Weitere technische Informationen
LED TUBE T8 UNIVERSAL T8 HF T5 HF Gen 11 bal last compatibility 202 3 PDF (1.37 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

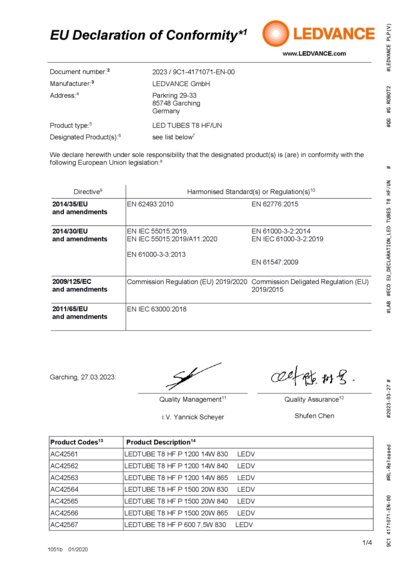

Konformitätserklärung
LED TUBES T8 HF/UN PDF (385.95 KB)

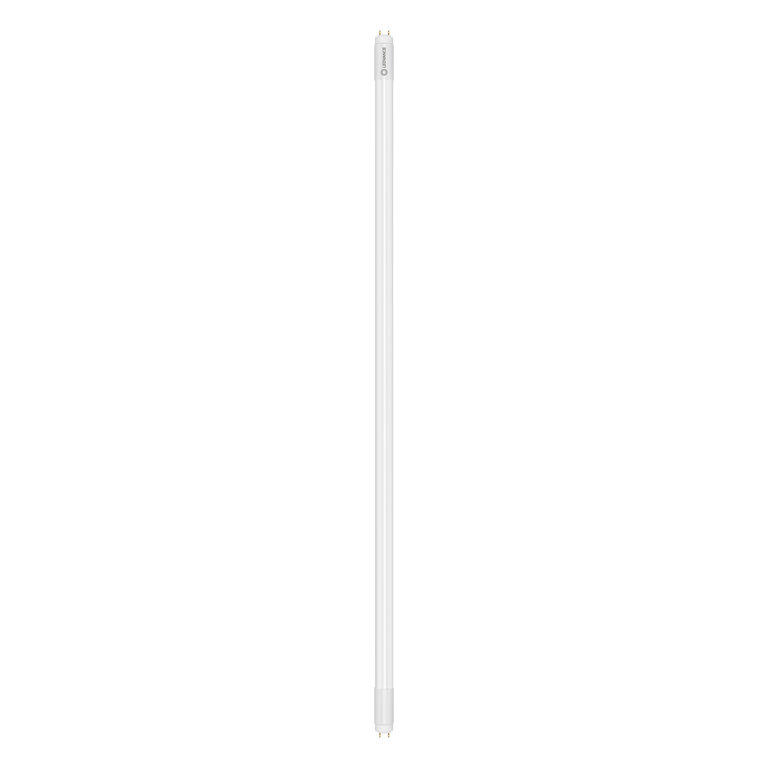

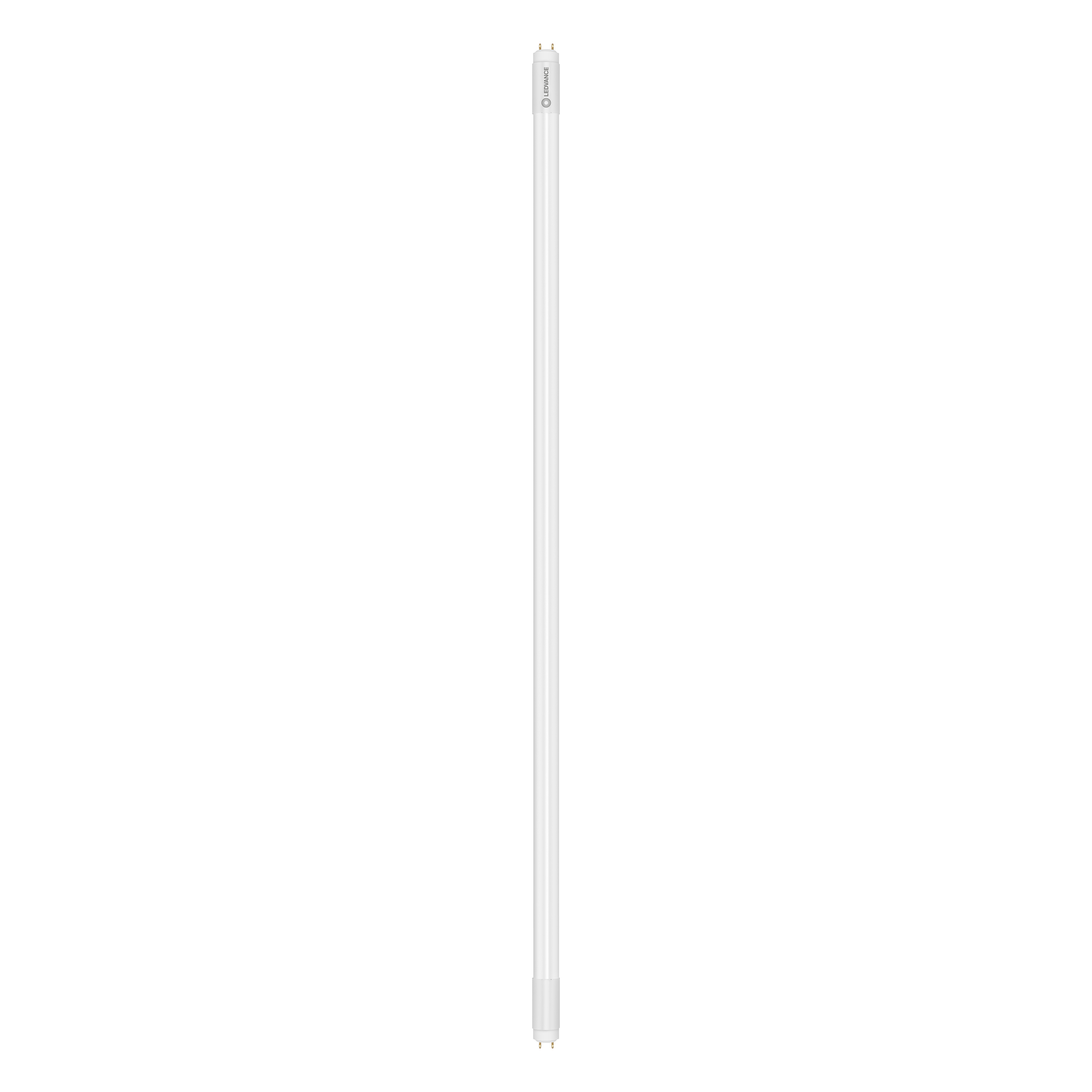

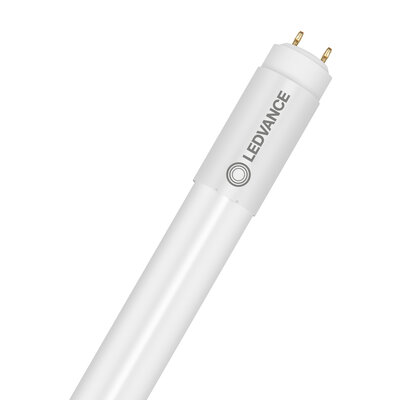

Produktbild: weißer Hintergrund, diagonal mit LEDVANCE-Logo
LED TUBE T8 HF UN LEDV ANCE 1200 JPG (901.86 KB)

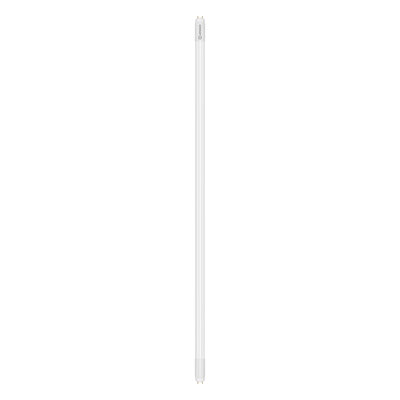

Produktbild: weißer Hintergrund, hochkant LEDVANCE-Logo
LED TUBE T8 HF UN LEDV ANCE 1200 JPG (644.06 KB)
Produkt Grafik mit Buchstaben
LED TUBE T8 HF SVG (14.43 KB)
Produkt Grafik mit Ziffern
LED TUBE T8 HF/UN 1200 SVG (15.61 KB)
Kataloginformation 6

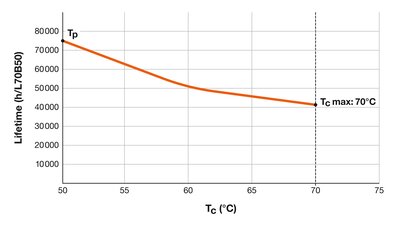

LIFETIME CURVE TC_LEDT UBE T8 HF P 1200 14W JPG (1.32 MB)
Energieeffizienzlabel
EL-4099854025952-AC425 63 PDF (21.67 KB)
Logos und Piktogramme
D left SVG (1.8 KB)
Logos und Piktogramme
D left BW SVG (1.07 KB)
Logos und Piktogramme
D right SVG (1.77 KB)
Logos und Piktogramme
D right BW SVG (1.07 KB)
IES-Datei (IES)
LEDTUBE T8 HF P 1200 1 4W 865 LEDV IES (14.42 KB)
LDT-Datei (Eulumdat)
LEDTUBE T8 HF P 1200 1 4W 865 LEDV LDT (11.06 KB)

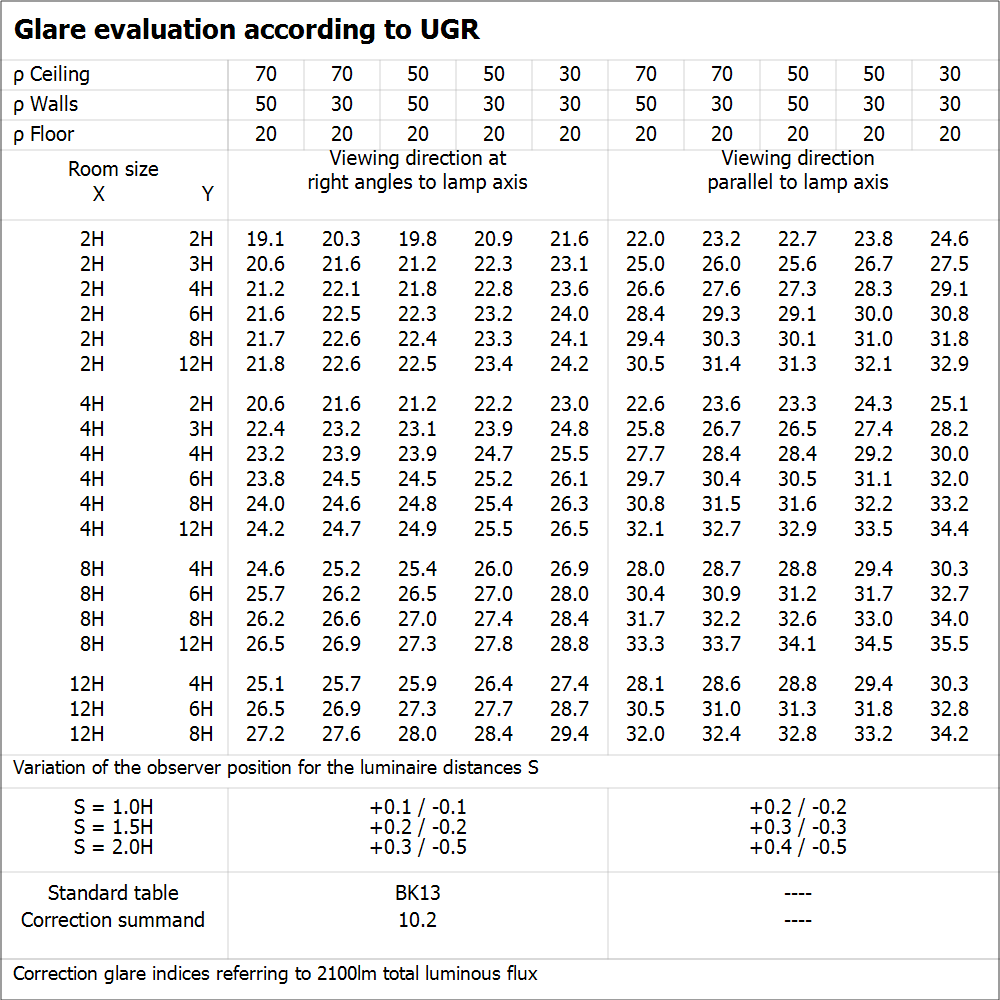

UGR-Datei (UGR-Tabelle)
LEDTUBE T8 HF P 1200 1 4W 865 LEDV PNG (63.92 KB)
Lichtverteilungskurve, Typ Polar
LEDTUBE T8 HF P 1200 1 4W 865 LEDV SVG (19.63 KB)

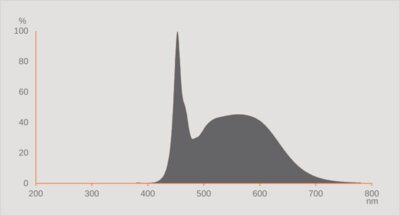

Spektrale Leistungsverteilung
EPREL data spectral di agram PROF LEDr 6500K PNG (104.93 KB)
Ausschreibungstexte
LED TUBE T8 HF P 1200 mm 14W 865-DE TXT (3.23 KB)
EAN SEG-Nr. STK-Nummer EFO-Nr. ELDAS-Nummer
4099854025952 8298523 4933347 3768055 941819990
